相邻两个0之间最大间隔检测设计Verilog代码ISE仿真

名称：相邻两个0之间最大间隔检测设计Verilog代码ISE仿真

软件：ISE

语言：Verilog

代码功能：

相邻两个0之间最大间隔检测

1、设计代码检测相邻两个0之间最大间隔

2、输入数据为32位

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

间隔检测.doc

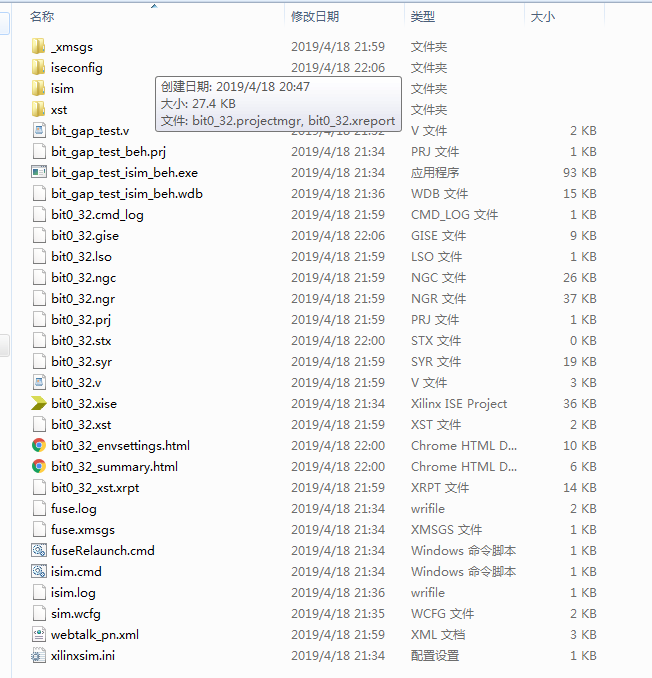

1. 工程文件

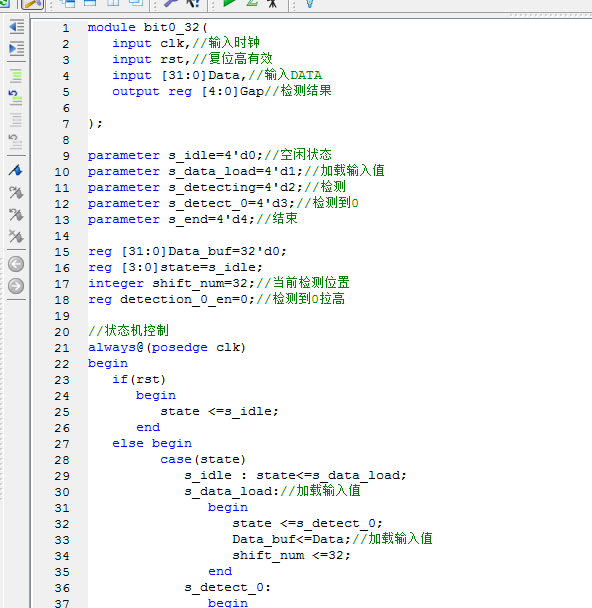

2. 程序文件

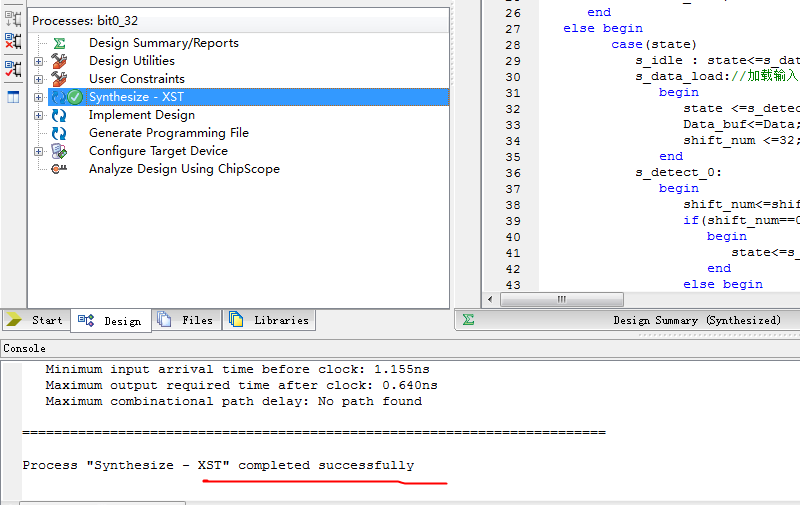

3. 程序编译

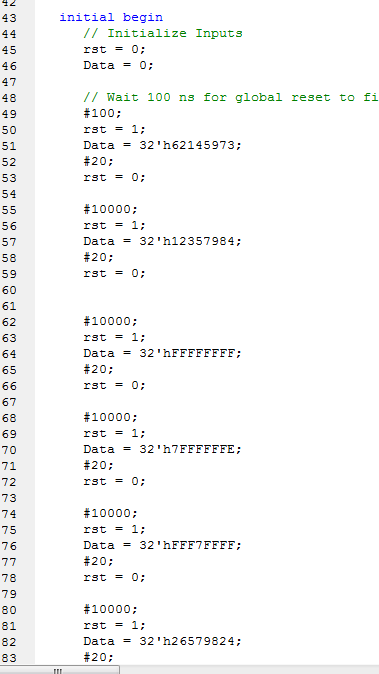

4. Testbench

5. 仿真图

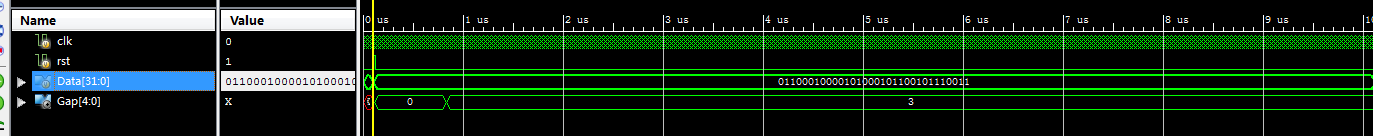

下图，相邻两个0之间最大间隔是3

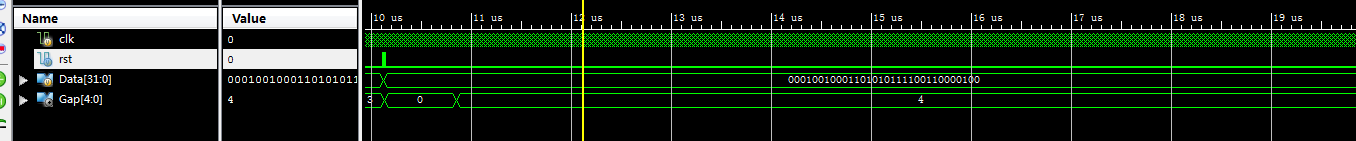

下图，相邻两个0之间最大间隔是4

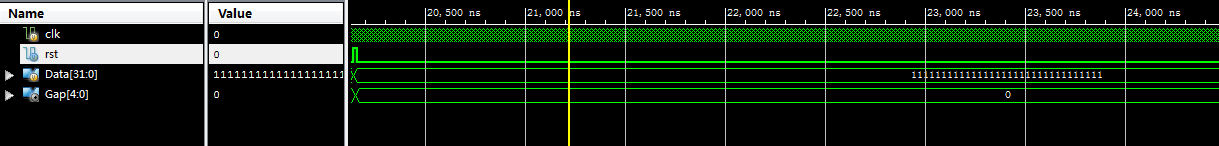

下图，相邻两个0之间最大间隔是0

下图，相邻两个0之间最大间隔是30

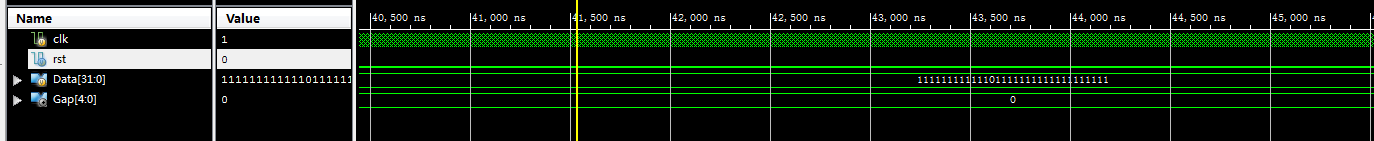

下图，相邻两个0之间最大间隔是0

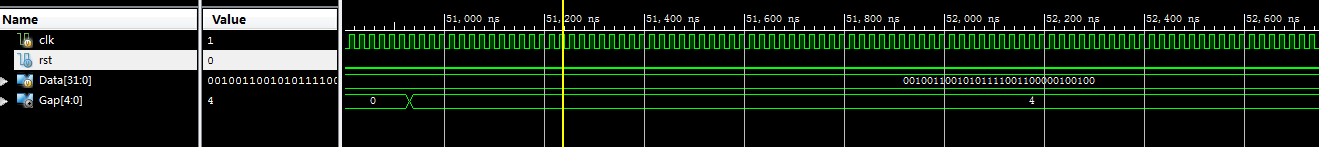

下图，相邻两个0之间最大间隔是4

部分代码展示:

module bit0_32(
input clk,//输入时钟
input rst,//复位高有效
input [31:0]Data,//输入DATA
output reg [4:0]Gap//检测结果
);
parameter s_idle=4'd0;//空闲状态
parameter s_data_load=4'd1;//加载输入值
parameter s_detecting=4'd2;//检测
parameter s_detect_0=4'd3;//检测到0
parameter s_end=4'd4;//结束
reg [31:0]Data_buf=32'd0;
reg [3:0]state=s_idle;
integer shift_num=32;//当前检测位置
reg detection_0_en=0;//检测到0拉高
//状态机控制
always@(posedge clk)
begin
if(rst)
begin
state <=s_idle;
end
else begin
case(state)
s_idle : state<=s_data_load;
s_data_load://加载输入值
begin
state <=s_detect_0;
Data_buf<=Data;//加载输入值
shift_num <=32;
end
s_detect_0:
begin
shift_num<=shift_num-1;
if(shift_num==0)//判断是否检测完毕
begin
state<=s_end;//结束
end
else begin
if(Data_buf[shift_num-1]==0)//检测当前位是不是0
begin
state <=s_detecting;
end
