交通灯设计Verilog代码ISE basys2开发板

名称：交通灯设计Verilog代码ISE  basys2开发板

软件：Quartus

语言：Verilog

代码功能：

交通灯设计

1、设计十字路口交通灯

2、每条路通行时间可以通过修改代码参数自行设置

3、可以控制交通灯为全黄、全红

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

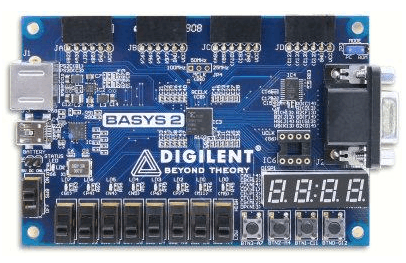

本代码已在basys2开发板验证，basys2开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

交通灯设计.doc

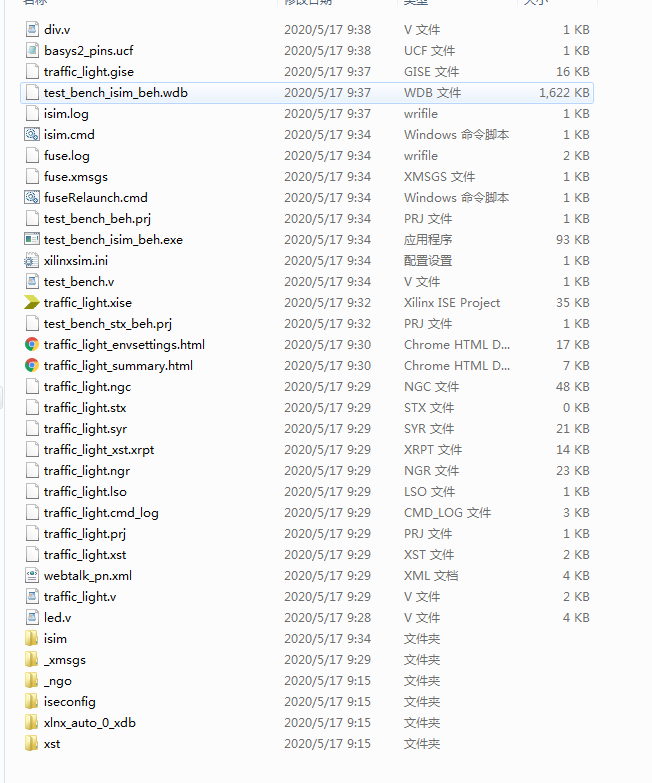

1. 工程文件

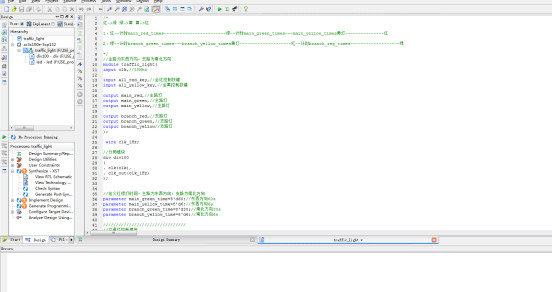

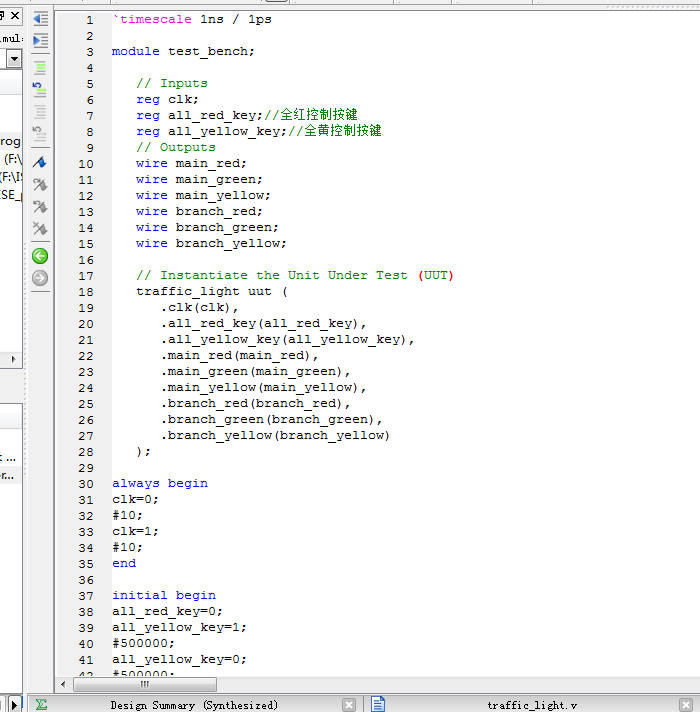

2. 程序文件

3. 程序编译

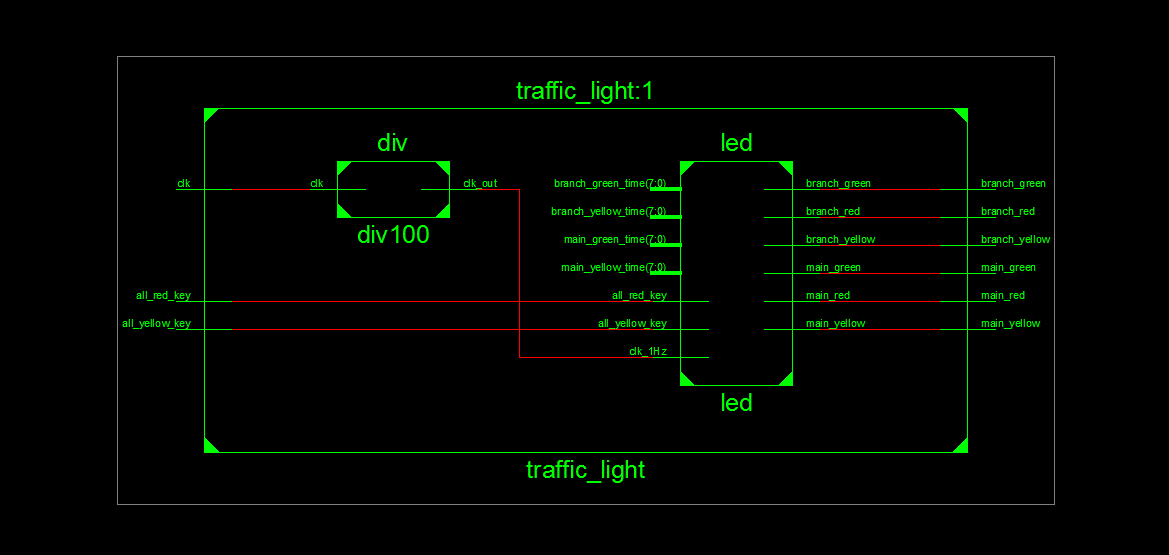

4. RTL图

5. Testbench

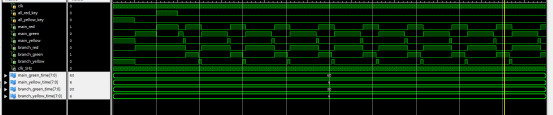

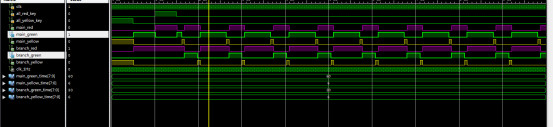

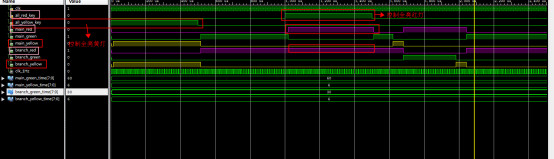

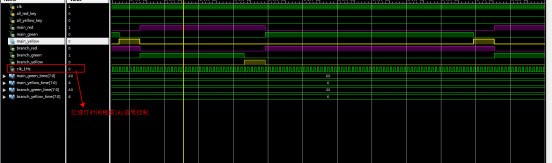

6. 仿真图

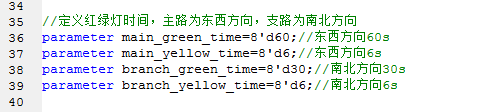

代码中定义了主路红灯36秒，绿灯60秒，黄灯6秒

支路红灯66秒，绿灯30秒，黄灯6秒

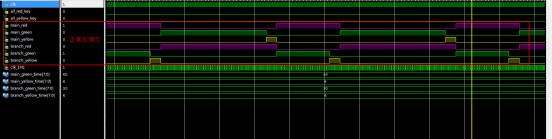

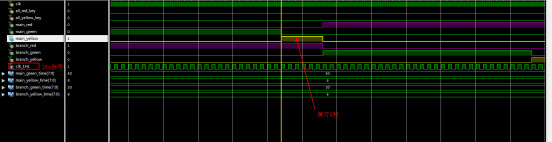

仿真图对应如下，下图中用不同颜色标记了不同灯

部分代码展示:

`timescale 1ns / 1ps
module test_bench;
// Inputs
reg clk;
reg all_red_key;//全红控制按键
reg all_yellow_key;//全黄控制按键
// Outputs
wire main_red;
wire main_green;
wire main_yellow;
wire branch_red;
wire branch_green;
wire branch_yellow;
// Instantiate the Unit Under Test (UUT)
traffic_light uut (
.clk(clk),
.all_red_key(all_red_key),
.all_yellow_key(all_yellow_key),
.main_red(main_red),
.main_green(main_green),
.main_yellow(main_yellow),
.branch_red(branch_red),
.branch_green(branch_green),
.branch_yellow(branch_yellow)
);
always begin
clk=0;
#10;
clk=1;
#10;
end

代码文件（付费下载）：
