内任意倒计时器设计Verilog代码ISE basys2开发板

名称：内任意倒计时器设计Verilog代码ISE  basys2开发板

软件：ISE

语言：Verilog

代码功能：

内任意倒计时器设计

基于fpga实现9999秒以内任意倒计时器，倒计完成有LED提示

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

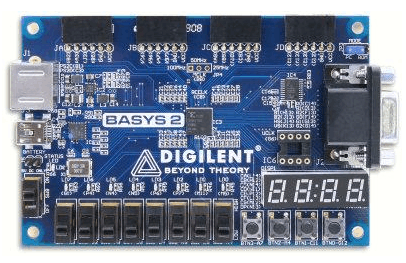

本代码已在basys2开发板验证，basys2开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

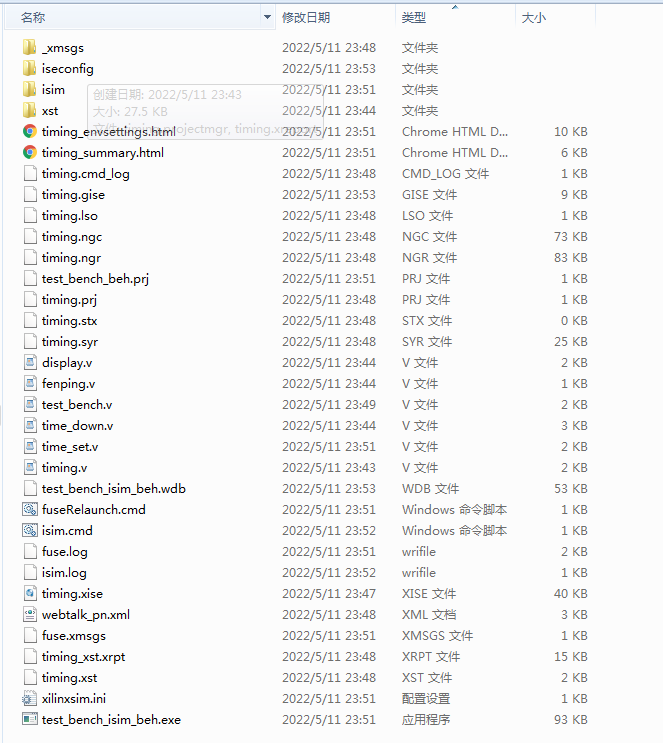

1. 工程文件

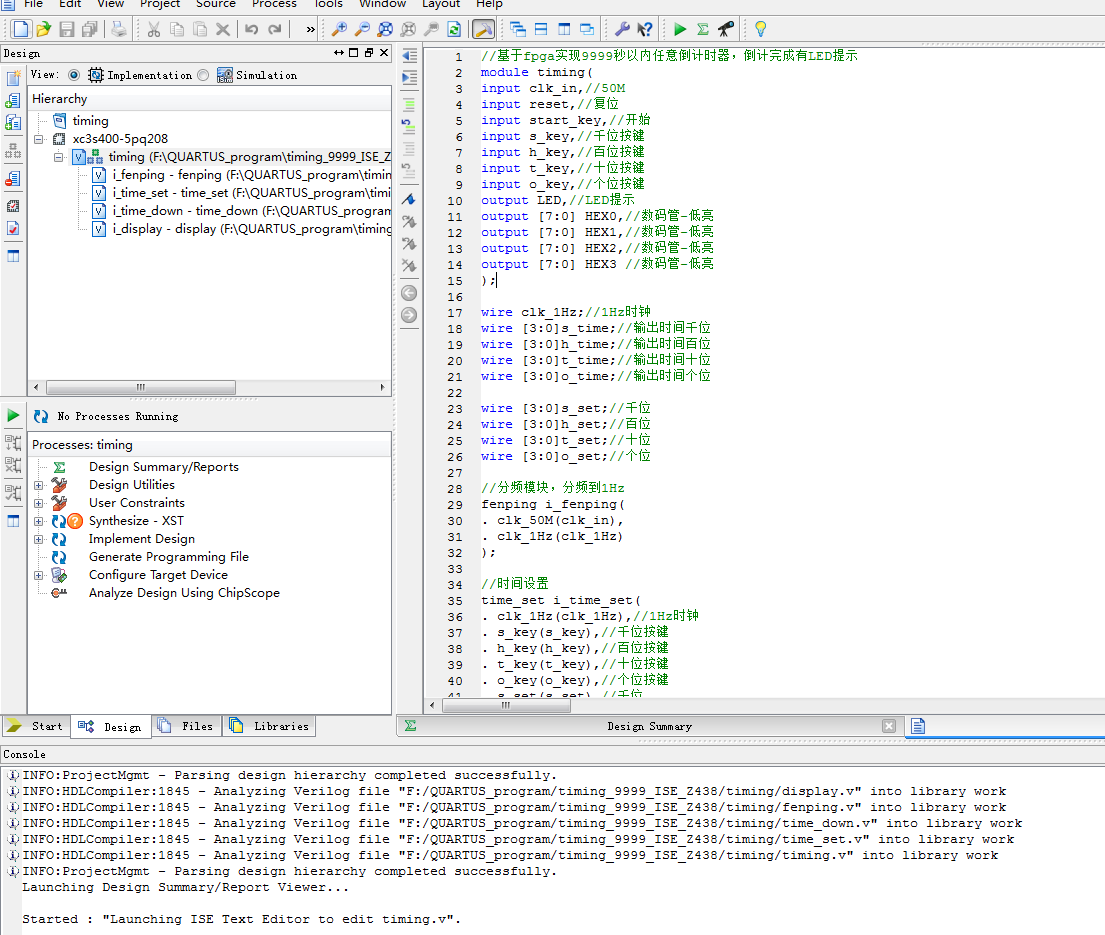

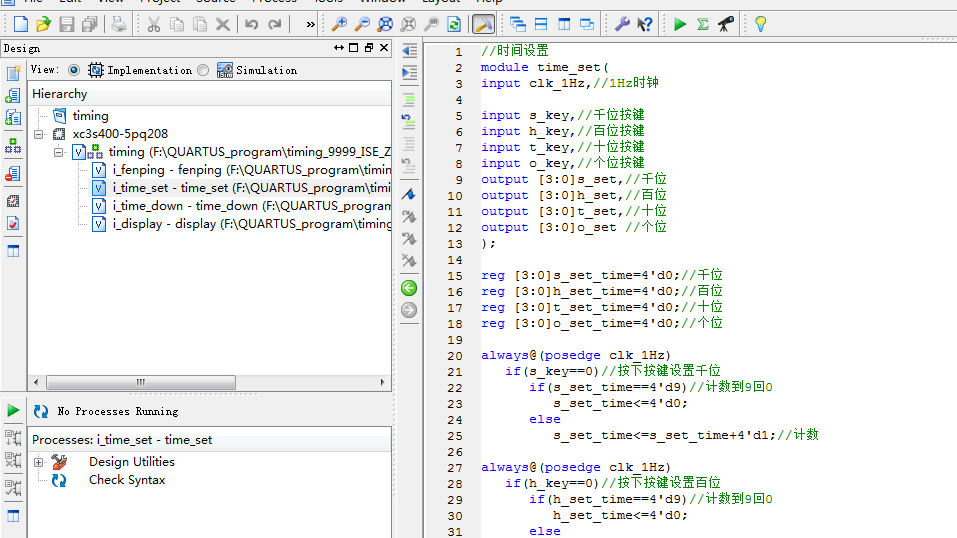

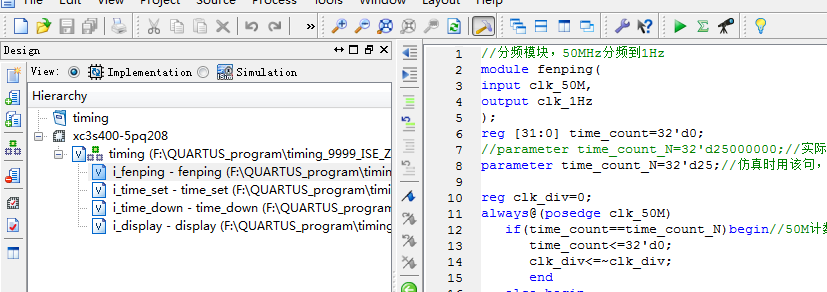

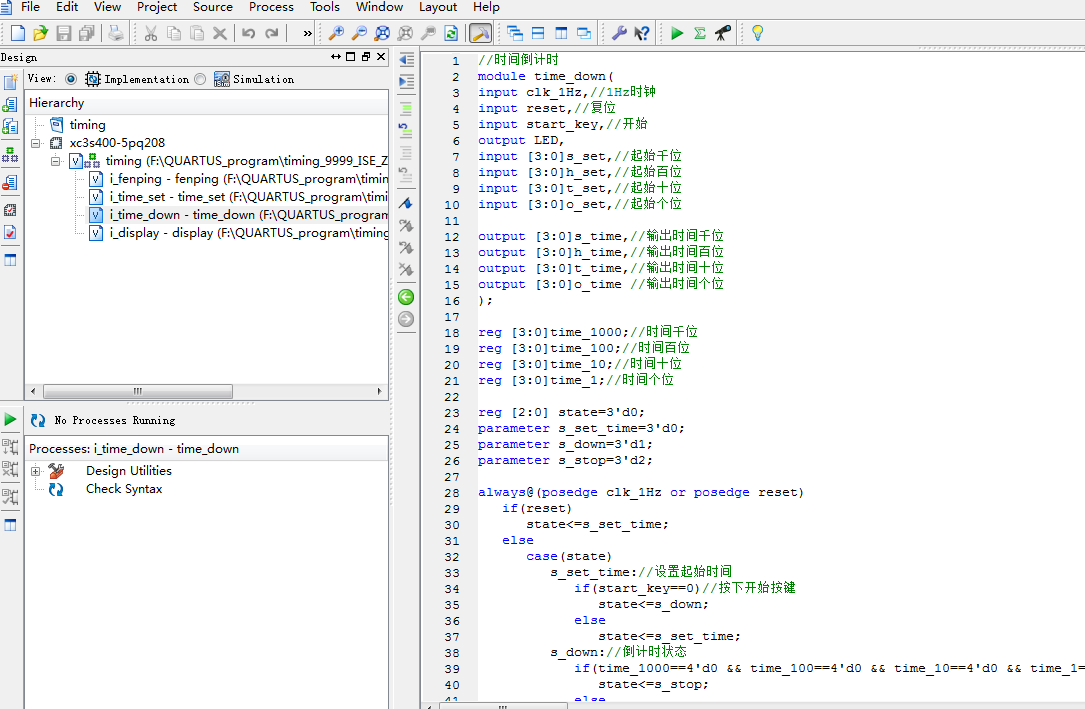

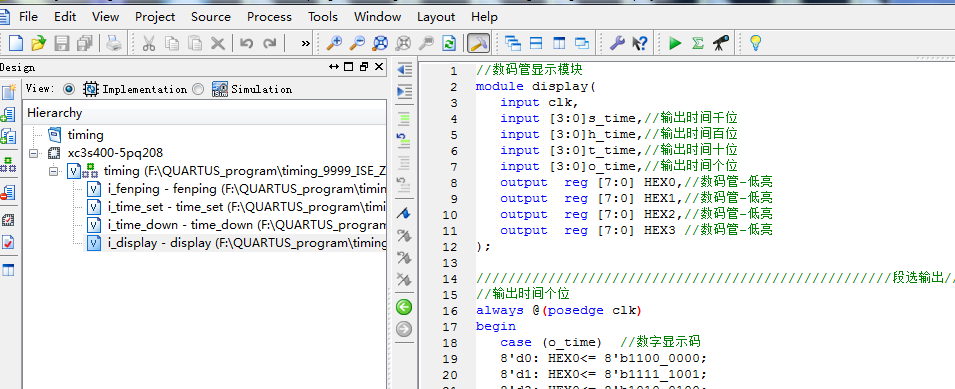

2. 程序文件

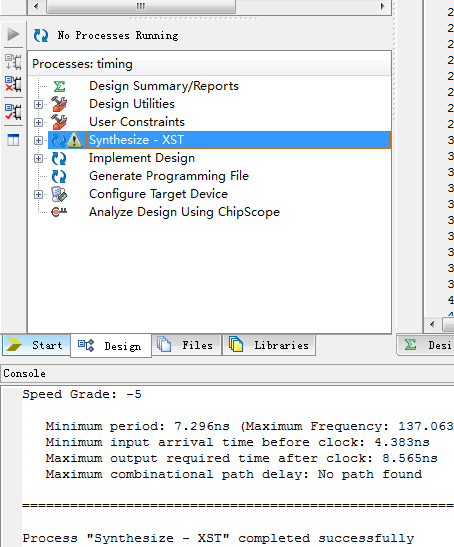

3. 程序编译

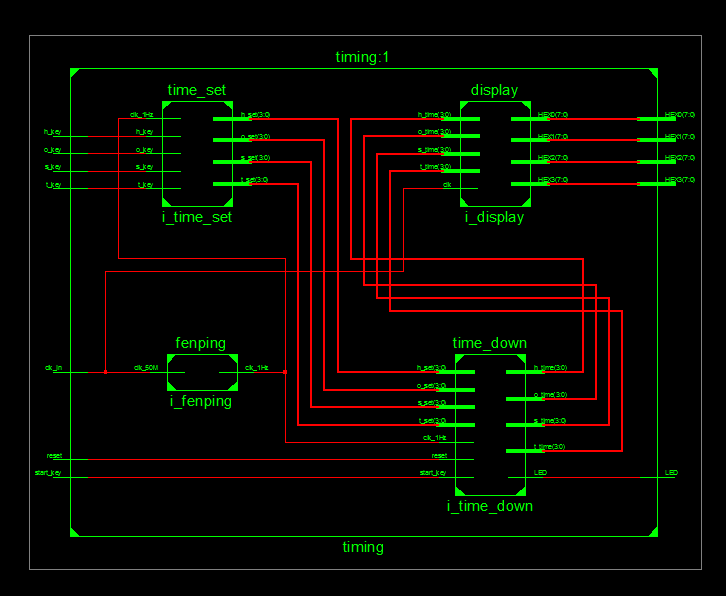

4. RTL图

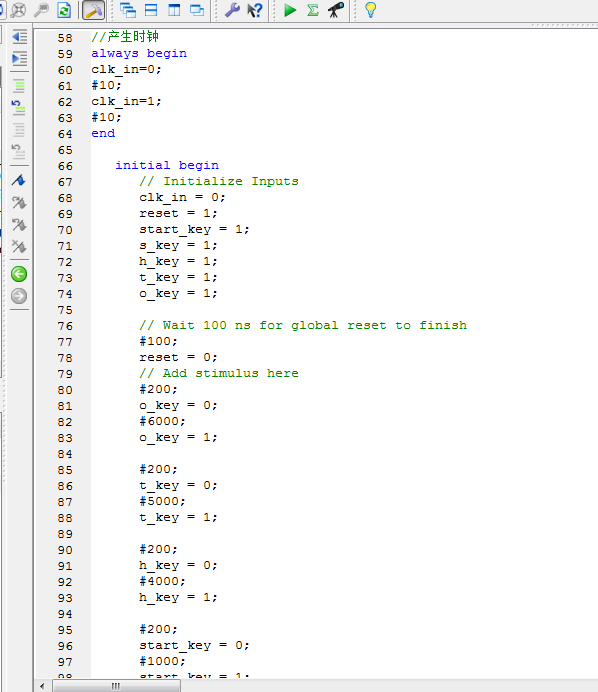

5. testbench

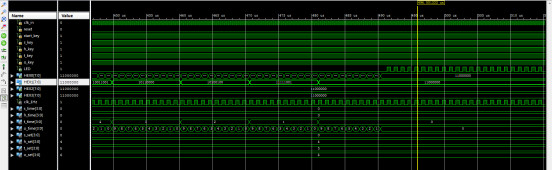

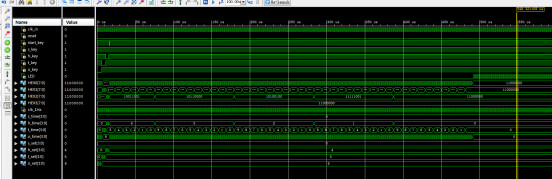

6. 仿真图

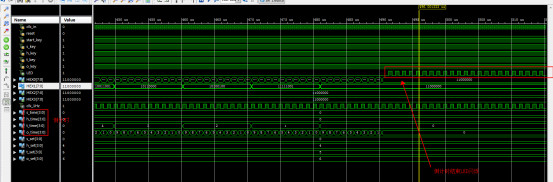

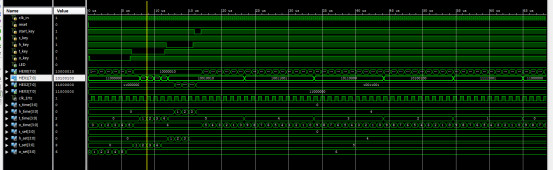

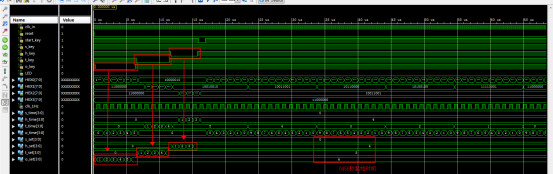

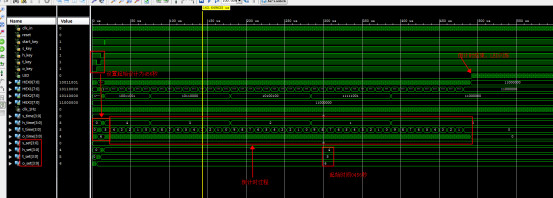

整体仿真图

分频模块

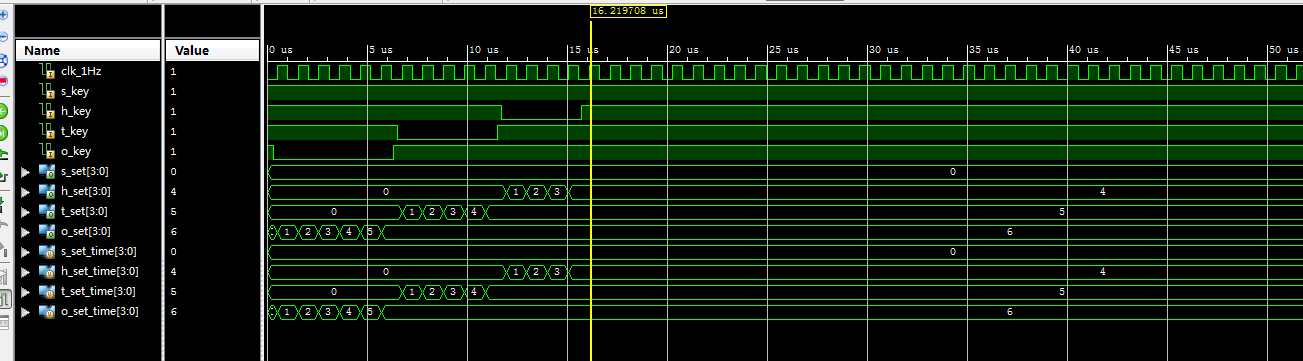

起始时间设置模块

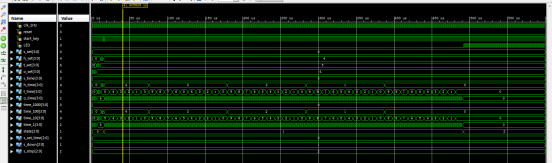

倒计时模块

显示模块

部分代码展示:

//时间倒计时
module time_down(
input clk_1Hz,//1Hz时钟
input reset,//复位
input start_key,//开始
output LED,
input [3:0]s_set,//起始千位
input [3:0]h_set,//起始百位
input [3:0]t_set,//起始十位
input [3:0]o_set,//起始个位
output [3:0]s_time,//输出时间千位
output [3:0]h_time,//输出时间百位
output [3:0]t_time,//输出时间十位
output [3:0]o_time //输出时间个位
);
reg [3:0]time_1000;//时间千位
reg [3:0]time_100;//时间百位
reg [3:0]time_10;//时间十位
reg [3:0]time_1;//时间个位
reg [2:0] state=3'd0;
parameter s_set_time=3'd0;
parameter s_down=3'd1;
parameter s_stop=3'd2;
always@(posedge clk_1Hz or posedge reset)
if(reset)
state<=s_set_time;
else
case(state)
s_set_time://设置起始时间
if(start_key==1)//按下开始按键
state<=s_down;
else
state<=s_set_time;
s_down://倒计时状态
if(time_1000==4'd0 && time_100==4'd0 && time_10==4'd0 && time_1==4'd0)//倒计时结束
state<=s_stop;
else
state<=s_down;
s_stop://结束状态
state<=s_stop;
default:;
endcase
//倒计时控制
always@(posedge clk_1Hz or posedge reset)
if(reset)
begin
         time_1000<=4'd0;//时间千位
         time_100 <=4'd0;//时间百位
         time_10  <=4'd0;//时间十位
         time_1   <=4'd0;//时间个位
end
else if(state==s_set_time)//设置起始时间状态
begin
         time_1000<=s_set;//起始千位
         time_100 <=h_set;//起始百位
         time_10  <=t_set;//起始十位
         time_1   <=o_set;//起始个位
end
else if(state==s_down)//倒计时状态
if(time_1000==4'd0 && time_100==4'd0 && time_10==4'd0 && time_1==4'd0)
  begin
              time_1000<=4'd0;//时间千位
              time_100 <=4'd0;//时间百位
              time_10  <=4'd0;//时间十位
              time_1   <=4'd0;//时间个位
  end
else if(time_100==4'd0 && time_10==4'd0 && time_1==4'd0)
  begin
