自动数字日历设计VHDL代码ISE仿真

名称：自动数字日历设计VHDL代码ISE仿真

软件：ISE

语言：VHDL

代码功能：

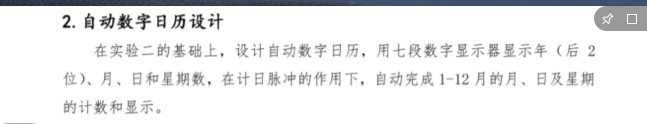

自动数字日历设计

在实验二的基础上,设计自动数字日历,用七段数字显示器显示年(后2位)、月、日和星期数,在计日脉冲的作用下,自动完成1-12月的月、日及星期的计数和显示。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

设计文档：

设计文档.doc

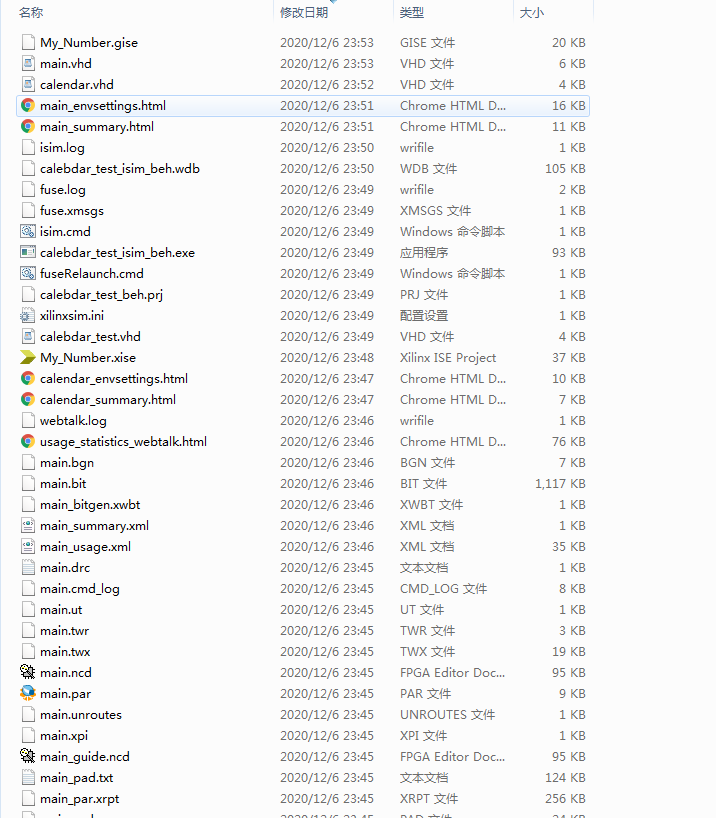

1. 工程文件

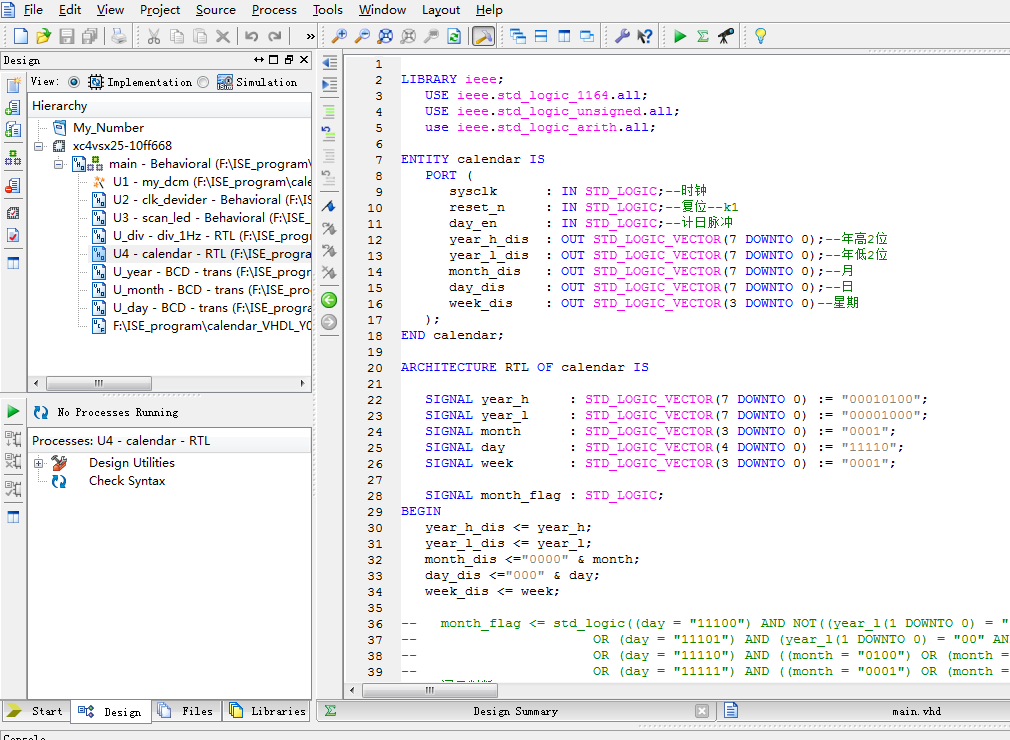

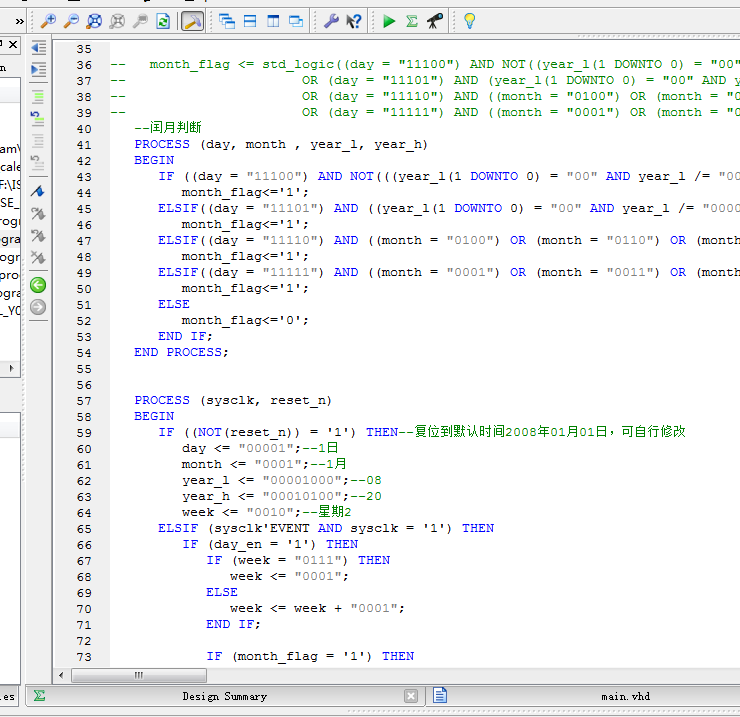

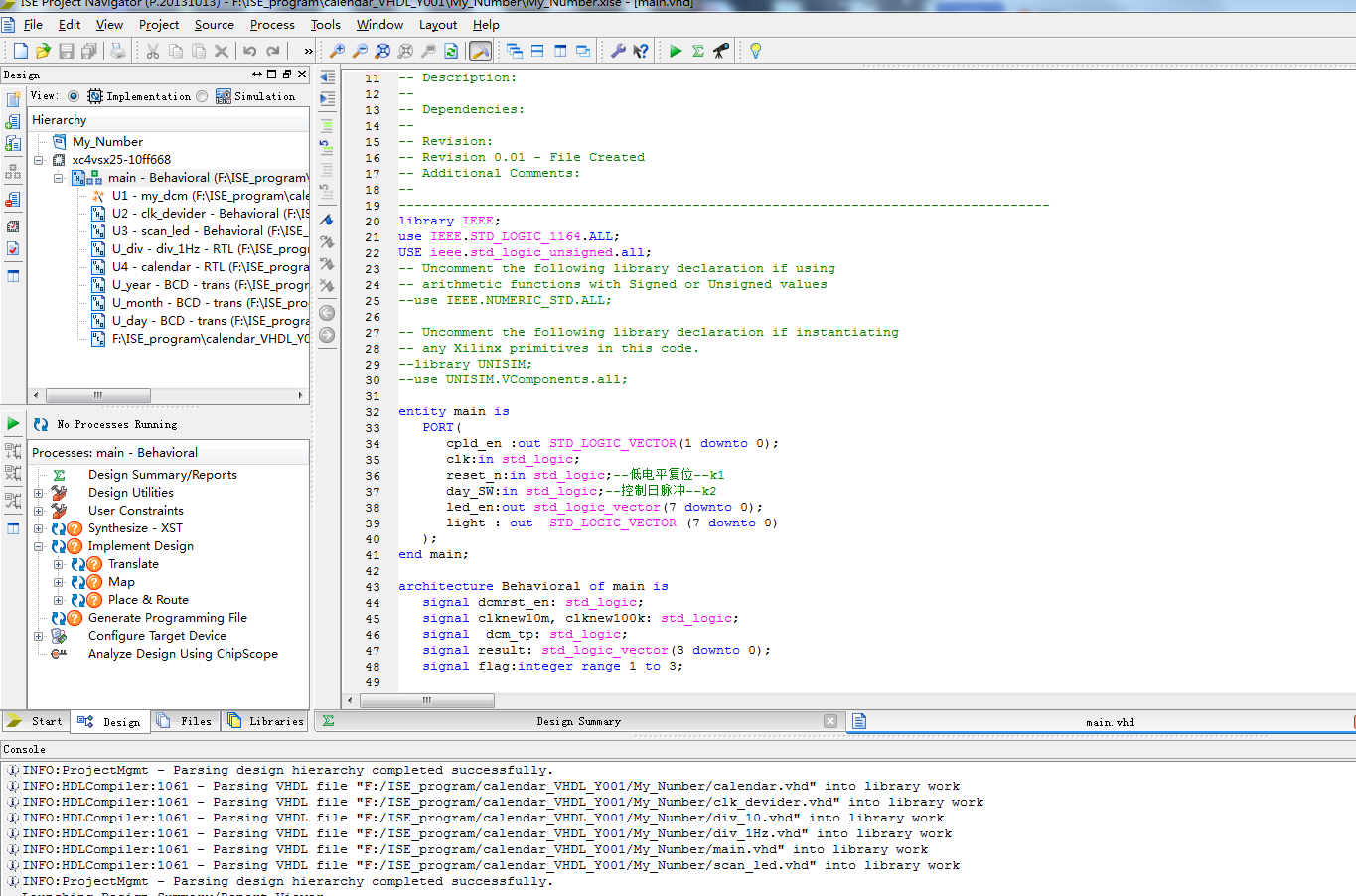

2. 程序文件

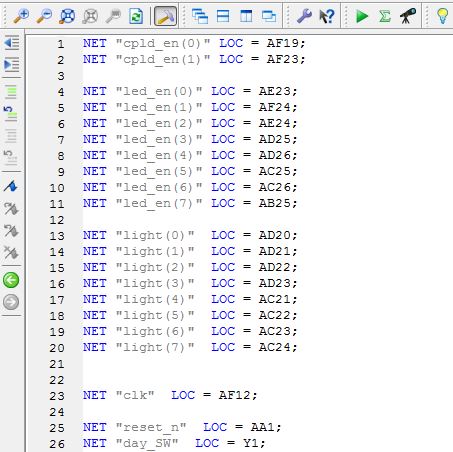

3. 管脚分配

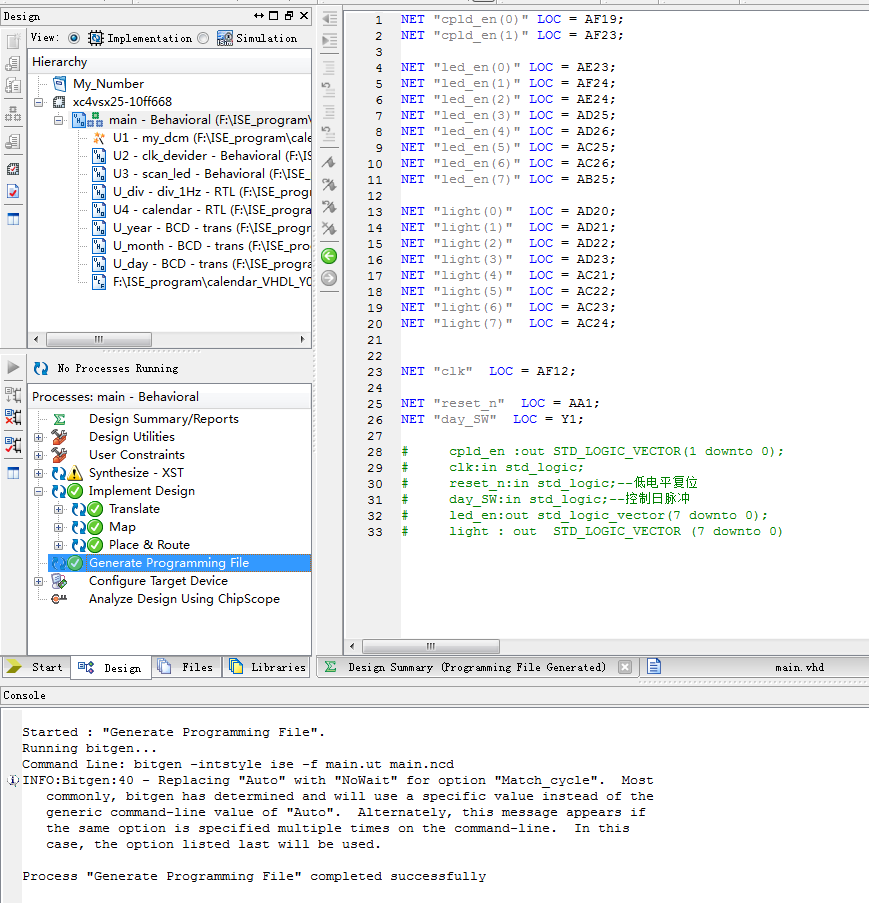

4. 程序编译

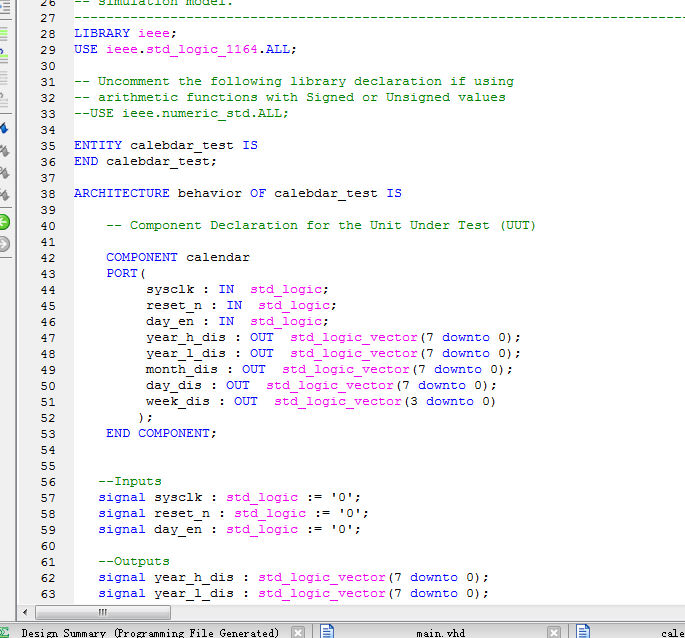

5. Testbench

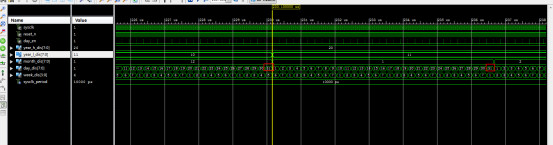

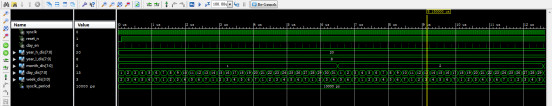

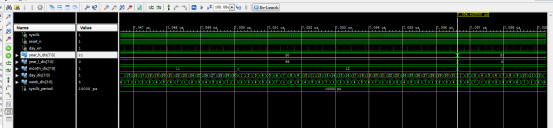

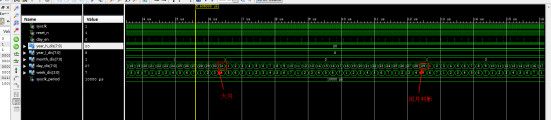

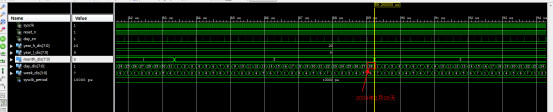

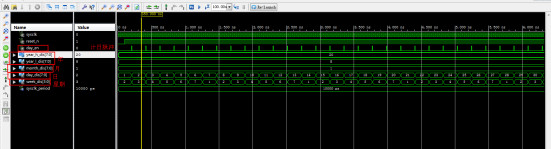

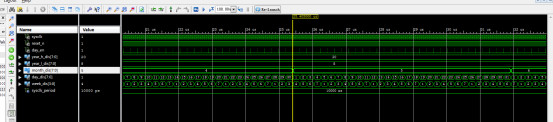

6. 仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
   use ieee.std_logic_arith.all;
ENTITY calendar IS
   PORT (
      sysclk      : IN STD_LOGIC;--时钟
      reset_n     : IN STD_LOGIC;--复位--k1
      day_en      : IN STD_LOGIC;--计日脉冲
      year_h_dis  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--年高2位
      year_l_dis  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--年低2位
      month_dis   : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--月
      day_dis     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--日
      week_dis    : OUT STD_LOGIC_VECTOR(3 DOWNTO 0)--星期
   );
END calendar;
ARCHITECTURE RTL OF calendar IS

   SIGNAL year_h     : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00010100";
   SIGNAL year_l     : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00001000";
   SIGNAL month      : STD_LOGIC_VECTOR(3 DOWNTO 0) := "0001";
   SIGNAL day        : STD_LOGIC_VECTOR(4 DOWNTO 0) := "11110";
   SIGNAL week       : STD_LOGIC_VECTOR(3 DOWNTO 0) := "0001";

   SIGNAL month_flag : STD_LOGIC;
BEGIN
   year_h_dis <= year_h;
   year_l_dis <= year_l;
   month_dis <="0000" & month;
   day_dis <="000" & day;
   week_dis <= week;
--   month_flag <= std_logic((day = "11100") AND NOT((year_l(1 DOWNTO 0) = "00" AND year_l /= "00000000" OR year_h(1 DOWNTO 0) = "00" AND year_l = "00000000")) AND (month = "0010")
--OR (day = "11101") AND (year_l(1 DOWNTO 0) = "00" AND year_l /= "00000000" OR year_h(1 DOWNTO 0) = "00" AND year_l = "00000000") AND (month = "0010")
--OR (day = "11110") AND ((month = "0100") OR (month = "0110") OR (month = "1001") OR (month = "1011"))
--OR (day = "11111") AND ((month = "0001") OR (month = "0011") OR (month = "0101") OR (month = "0111") OR (month = "1000") OR (month = "1010") OR (month = "1100")));
   --闰月判断
   PROCESS (day, month , year_l, year_h)
BEGIN
IF ((day = "11100") AND NOT(((year_l(1 DOWNTO 0) = "00" AND year_l /= "00000000") OR (year_h(1 DOWNTO 0) = "00" AND year_l = "00000000"))) AND (month = "0010")) THEN
month_flag<='1';
ELSIF((day = "11101") AND ((year_l(1 DOWNTO 0) = "00" AND year_l /= "00000000") OR (year_h(1 DOWNTO 0) = "00" AND year_l = "00000000")) AND (month = "0010"))THEN
month_flag<='1';
ELSIF((day = "11110") AND ((month = "0100") OR (month = "0110") OR (month = "1001") OR (month = "1011")) )THEN
month_flag<='1';
ELSIF((day = "11111") AND ((month = "0001") OR (month = "0011") OR (month = "0101") OR (month = "0111") OR (month = "1000") OR (month = "1010") OR (month = "1100")))THEN
month_flag<='1';
ELSE
month_flag<='0';
END IF;
   END PROCESS;
