加法器实现60进制加减计数器设计VHDL代码ISE仿真

名称：加法器实现60进制加减计数器设计VHDL代码ISE仿真

软件：ISE

语言：VHDL

代码功能：

加法器实现60进制加减计数器

1、调用加法器模块实现加法和减法计数

1、计数范围0~59

2、具有异步清零、同步使能功能

3、可以控制递增计数和递减计数

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

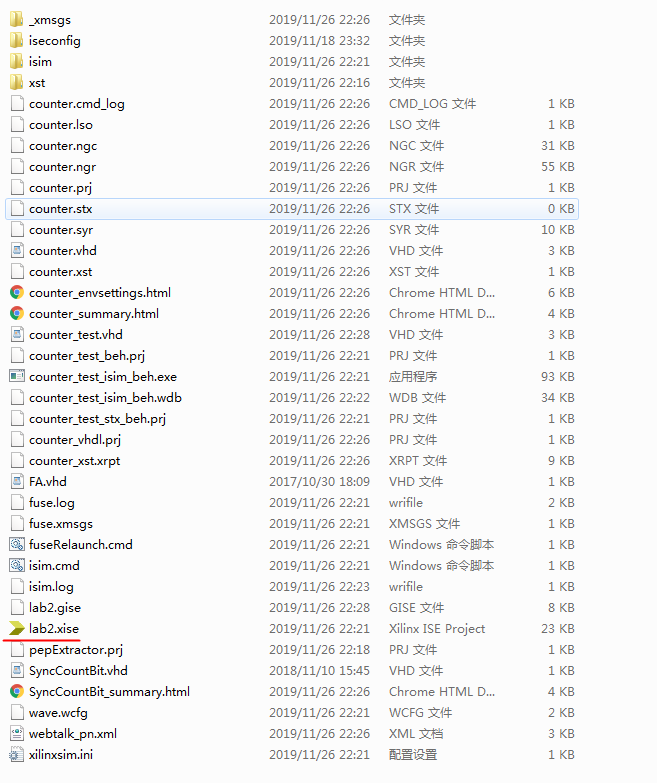

1. 工程文件

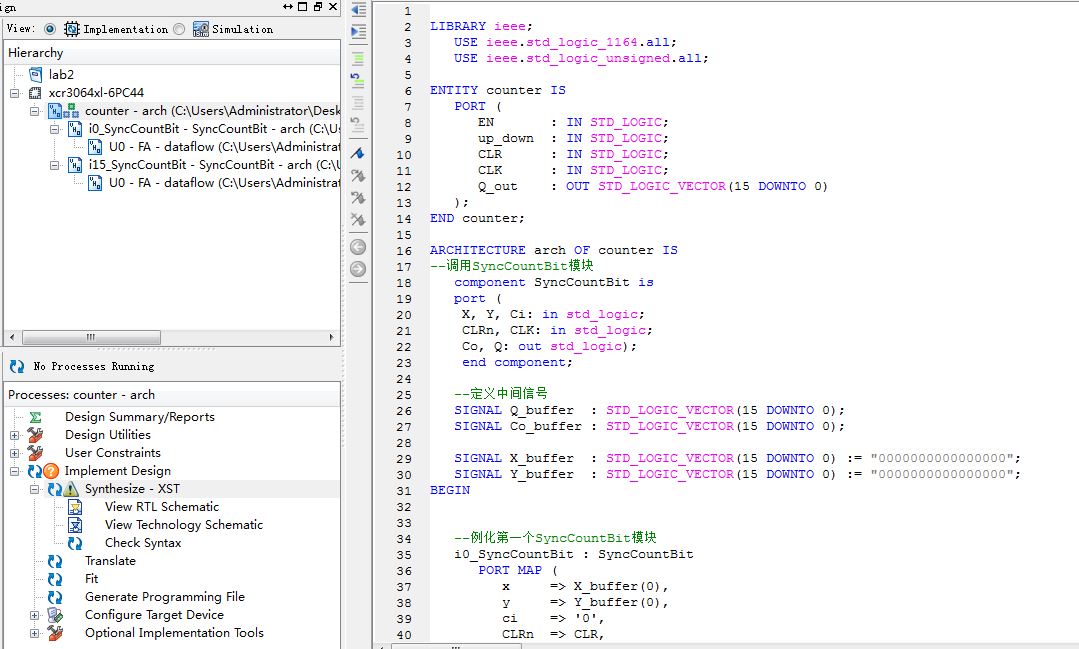

2. 程序文件

3. 程序编译

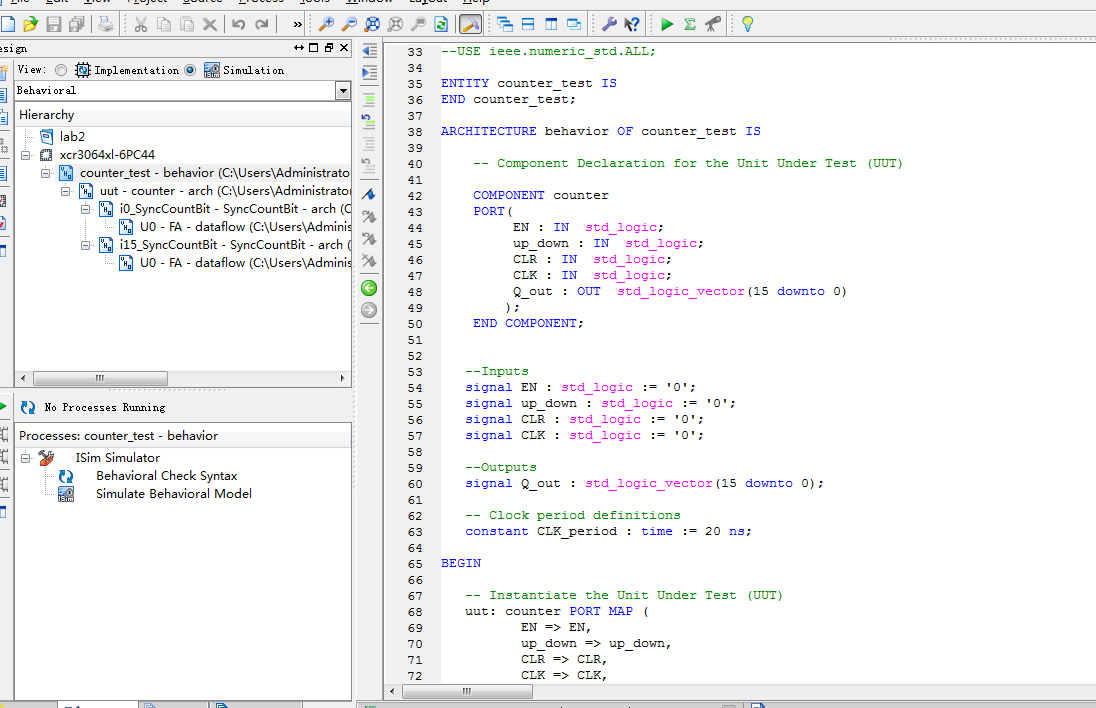

4. Testbench

5. 仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
ENTITY counter IS
   PORT (
      EN       : IN STD_LOGIC;
      up_down  : IN STD_LOGIC;
      CLR      : IN STD_LOGIC;
      CLK      : IN STD_LOGIC;
      Q_out    : OUT STD_LOGIC_VECTOR(15 DOWNTO 0)
   );
END counter;
ARCHITECTURE arch OF counter IS
--调用SyncCountBit模块
   component SyncCountBit is
port (
    X, Y, Ci: in std_logic;
    CLRn, CLK: in std_logic;
    Co, Q: out std_logic);
    end component;

--定义中间信号
   SIGNAL Q_buffer  : STD_LOGIC_VECTOR(15 DOWNTO 0);
   SIGNAL Co_buffer : STD_LOGIC_VECTOR(15 DOWNTO 0);

   SIGNAL X_buffer  : STD_LOGIC_VECTOR(15 DOWNTO 0) := "0000000000000000";
   SIGNAL Y_buffer  : STD_LOGIC_VECTOR(15 DOWNTO 0) := "0000000000000000";
BEGIN


   --例化第一个SyncCountBit模块
   i0_SyncCountBit : SyncCountBit
      PORT MAP (
         x     => X_buffer(0),
         y     => Y_buffer(0),
         ci    => '0',
         CLRn  => CLR,
         CLK   => CLK,
         co    => Co_buffer(0),
         q     => Q_buffer(0)
      );

--使用FOR 循环调用15个SyncCountBit模块；一共调用了16个SyncCountBit模块组合成16位全加器
   lihua : FOR i IN 15 DOWNTO 1  GENERATE
      i15_SyncCountBit : SyncCountBit
         PORT MAP (
            x     => X_buffer(i),
            y     => Y_buffer(i),
            ci    => Co_buffer(i - 1),
            CLRn  => CLR,
            CLK   => CLK,
            co    => Co_buffer(i),
            q     => Q_buffer(i)
         );
   END GENERATE;
