交通灯管理器设计Verilog代码ISE DGDZ－4实验箱

名称：交通灯管理器设计Verilog代码ISE  DGDZ－4实验箱

软件：ISE

语言：Verilog

代码功能：

基本指标

（3）管理器的基本工作状态有四种

   a、南北绿灯，东西红灯；

   b、南北黄灯，东西红灯；

   c、南北红灯，东西绿灯；

   d、南北红灯，东西黄灯。

（4）各方向绿灯时间30s，黄灯时间5s，红灯时间35s。

5）在以上基础上，使绿灯时间可以在15s~100s之间可调，黄灯时间在3s~15s之间可调。（红灯时间应与两者之和保持一致。）

（6）在以上基础上，设置一组按键，可进入、退出夜间模式，在夜间模式下，各方向均跳黄灯（但不倒计时），以保证各方向慢行通过。

扩展指标

（1）各方向设置一组特殊情况按钮，在该方向为红灯状态时，按下该按钮，即转向黄灯5s等待后通行（另一方向也随即进入红灯）。

（2）到有左转、右转交通指示的现场，归纳交通指挥规则，并依据规则自定技术指标，将系统功能进一步扩展。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

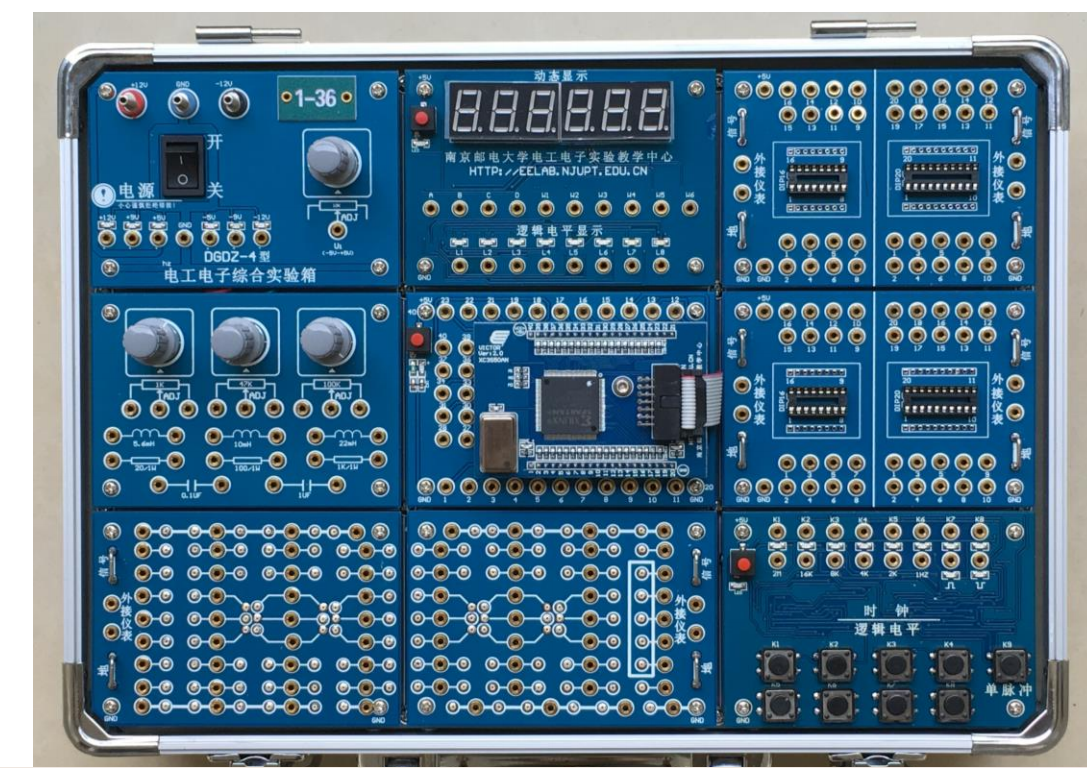

本代码已在DGDZ－4实验箱验证，DGDZ－4实验箱如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

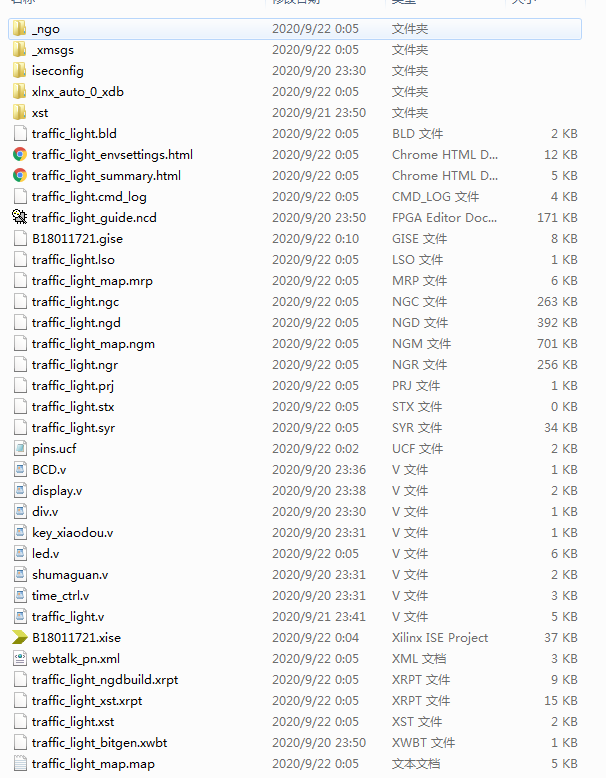

1. 工程文件

2. 程序文件

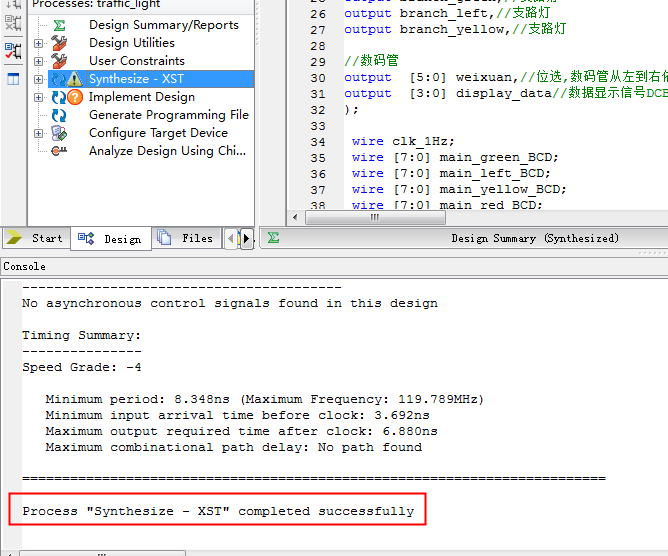

3. 程序编译

4. RTL图

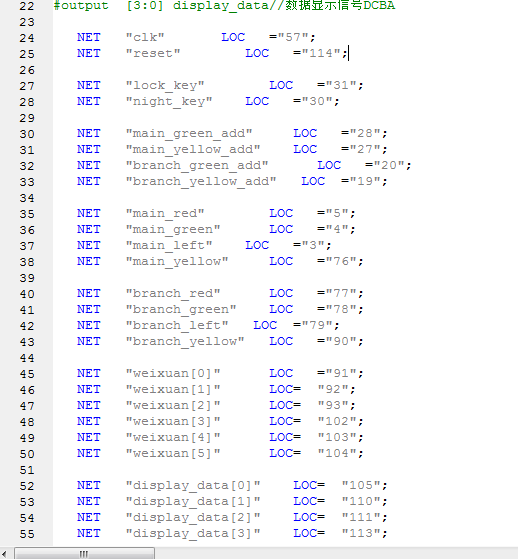

5. 管脚分配

部分代码展示:

/*
红->绿 绿->黄 黄->红
1、红--计时main_red_times------------------------绿--计时main_green_times---main_yellow_times黄灯---------------红
2、绿--计时branch_green_times---branch_yellow_times黄灯--------------------红--计时branch_reg_times-------------------绿
*/
module traffic_light(
input clk,//12Mhz
input reset,//复位
input lock_key,//紧急按键--按下均为红灯,为1紧急状态，为0正常状态
input night_key,//夜间按键
input main_green_add,//主路绿灯加
input main_yellow_add,//主路黄灯加
input branch_green_add,//支路绿灯加
input branch_yellow_add,//支路黄灯加
output main_red,//主路灯
output main_green,//主路灯
output main_left,//主路灯
output main_yellow,//主路灯
output branch_red,//支路灯
output branch_green,//支路灯
output branch_left,//支路灯
output branch_yellow,//支路灯
//数码管
output  [5:0] weixuan,//位选,数码管从左到右依次为 W1~W6。
output  [3:0] display_data//数据显示信号DCBA
);
 wire clk_1Hz;
 wire [7:0] main_green_BCD;
 wire [7:0] main_left_BCD;
 wire [7:0] main_yellow_BCD;
 wire [7:0] main_red_BCD;
 wire [7:0] branch_green_BCD;
 wire [7:0] branch_left_BCD;
 wire [7:0] branch_yellow_BCD;
 wire [7:0] branch_red_BCD;

 wire [7:0] main_data_out;
 wire [7:0] branch_data_out;

wire main_red_led;//主路灯
wire main_green_led;//主路灯
wire main_left_led;//主路灯
wire main_yellow_led;//主路灯
wire branch_red_led;//支路灯
wire branch_green_led;//支路灯
wire branch_left_led;//支路灯
wire branch_yellow_led;//支路灯
assign main_red=main_red_led;//主路灯
assign main_green=main_green_led;//主路灯
assign main_left=main_left_led;//主路灯
assign main_yellow=main_yellow_led ;//主路灯
assign branch_red=branch_red_led;//支路灯
assign branch_green=branch_green_led;//支路灯
assign branch_left=branch_left_led;//支路灯
assign branch_yellow=branch_yellow_led ;//支路灯
//分频模块
div div100
(
. clk(clk),
. clk_out(clk_1Hz)//1Hz
);
//按键调整时间
wire [7:0]main_green_time;//由外部控制
wire [7:0]main_yellow_time;
wire [7:0]branch_green_time;//由外部控制
wire [7:0]branch_yellow_time;
time_ctrl i_time_ctrl(
. clk(clk),//12Mhz
. main_green_add(main_green_add),//主路绿灯加
. main_yellow_add(main_yellow_add),//主路黄灯加
. branch_green_add(branch_green_add),//支路绿灯加
. branch_yellow_add(branch_yellow_add),//支路黄灯加
. main_green_time(main_green_time),//主路绿灯时间
. branch_green_time(branch_green_time),//支路绿灯时间
. main_yellow_time(main_yellow_time),//主路黄灯时间
. branch_yellow_time(branch_yellow_time)//支路黄灯时间
);
///////////////////////////////
reg [7:0] display_main;
reg [7:0] display_branch;
////////////////////////////////
//交通灯控制模块
led led(
. clk_1Hz(clk_1Hz),
