可调时分的数字钟设计VHDL代码VIVADO仿真

名称：可调时分的数字钟设计VHDL代码VIVADO仿真

软件：VIVADO

语言：VHDL

代码功能：

可调时分的数字钟

任务是实现一个数字时钟，在4位7段上显示时间。时钟有两种操作模式：“SET”和“GO”。中央板上的按钮在两者之间切换。在“SET”模式下，允许用户设置初始值以小时和分钟为单位的时间（秒始终为0）。可以使用上下按钮在0到24或0到60的范围内增加或减少小时/分钟。左边和右边按钮可用于切换小时/分钟。如果分钟的当前值与零，按下向上按钮将移动到下一个整数小时数（四舍五入），同时按下向下按钮移动到上一个整数小时数（四舍五入）。在“GO”模式下，计时器应从当前值开始以大约1秒的速率递增。您可以使用7段显示器上的最后一个小数点，用于显示秒计数。

例如，假设计时器当前显示12.07，用户可以设置初始时间至14.06：

a） 按下中央按钮进入“SET”模式；

b） 按左键选择小时

c） 按下顶部按钮显示13.00

d） 按下顶部按钮显示14.00

e） 按右键选择分钟

f） 按下向下按钮显示14.06

g） 按下中央按钮开始计数。然后，显示器应显示序列14.06、14.07...。切换到“SET”模式不应自动将秒数设置为零（重置仅在按下向上/向下时发生），以便可以使用中央按钮暂停和

继续计数。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

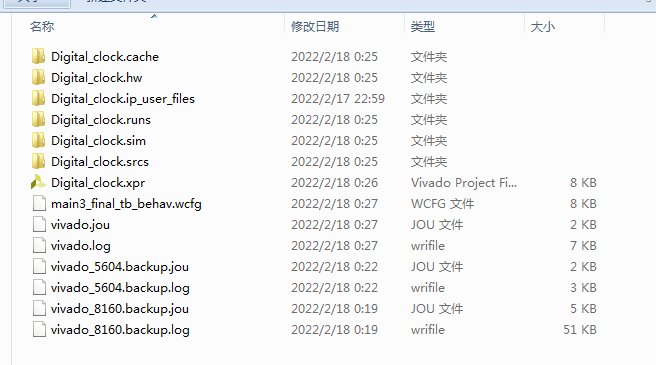

1. 工程文件

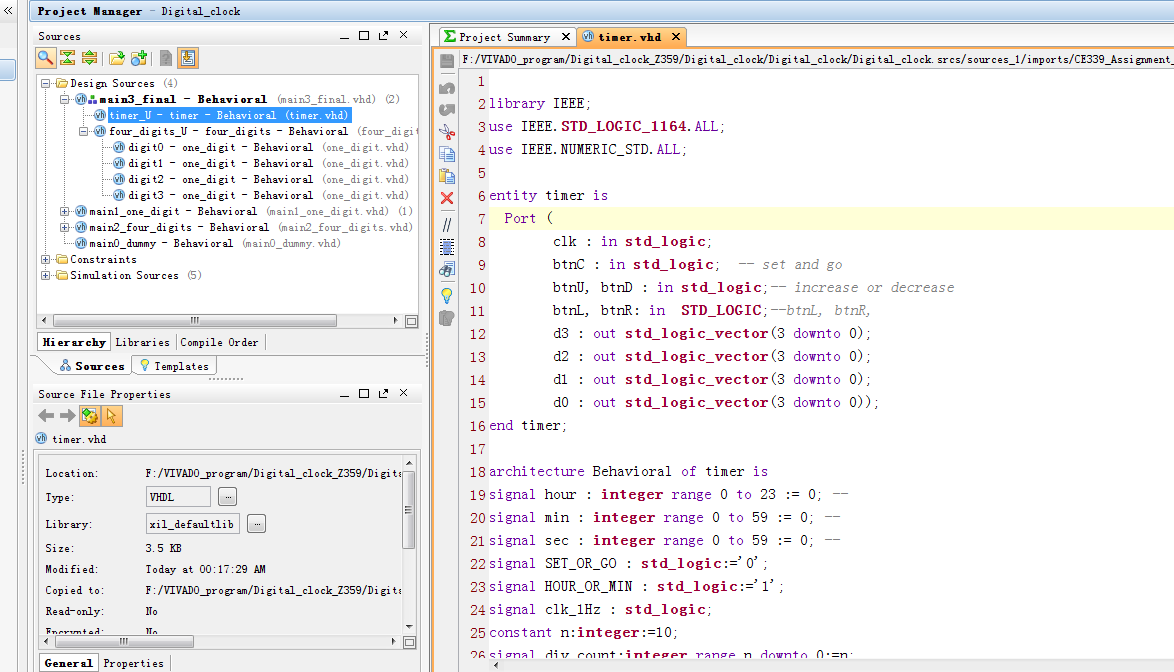

2. 程序文件

3. 程序编译

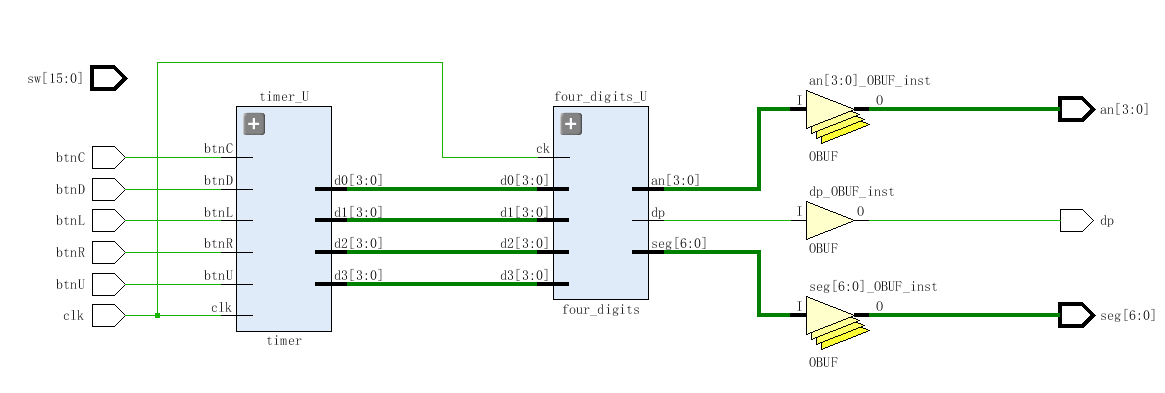

4. RTL图

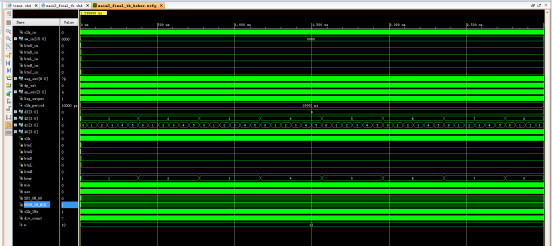

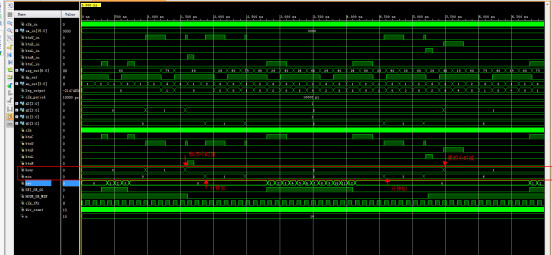

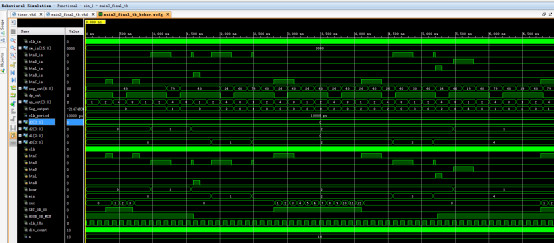

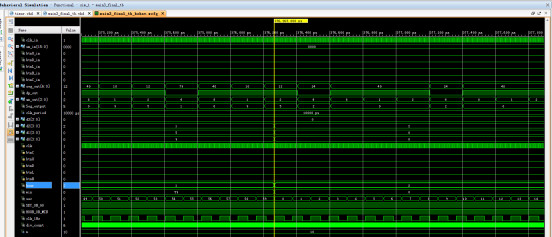

5. 仿真图

部分代码展示:

library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
entity main1_one_digit is
    Port (
        sw   : in  STD_LOGIC_VECTOR (15 downto 0);
        seg  : out STD_LOGIC_VECTOR (6 downto 0);
        dp   : out STD_LOGIC;
        an   : out STD_LOGIC_VECTOR (3 downto 0));
end main1_one_digit;
architecture Behavioral of main1_one_digit is
begin
    -- instantiate one one_digit decoder that will decode the active digit
    one_digit_unit : entity work.one_digit(Behavioral)
        Port map (digit => sw(3 downto 0), seg => seg);
    an <= sw(15 downto 12);
    dp <= sw(5);
