IP核实现fir滤波器设计Verilog代码VIVADO仿真

名称：IP核实现fir滤波器设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

IP核实现fir滤波器

设计fir滤波器，使用VIVADO的滤波器IP核，利用fir compiler 实现

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

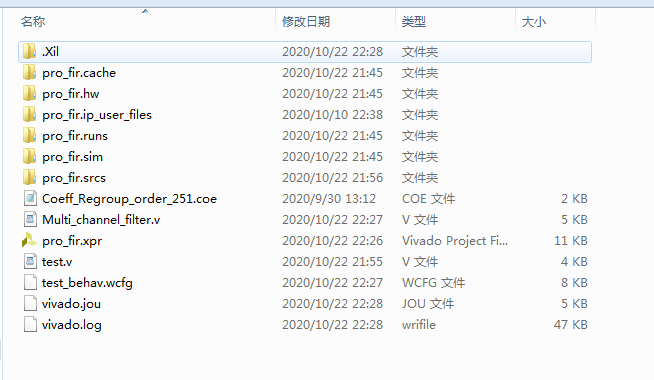

1. 工程文件

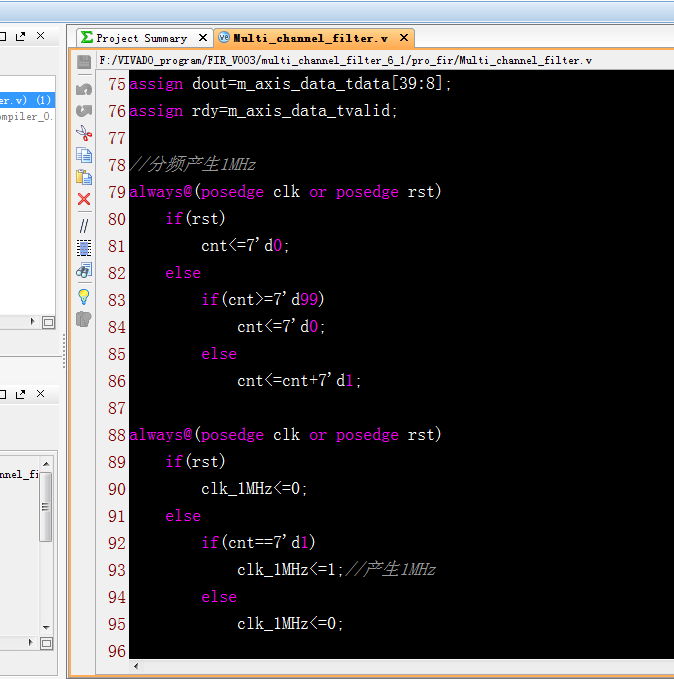

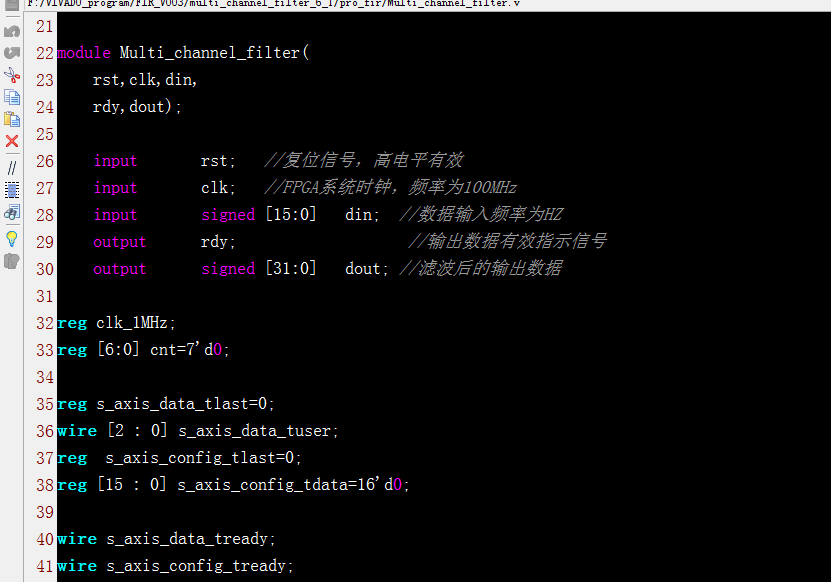

2. 程序文件

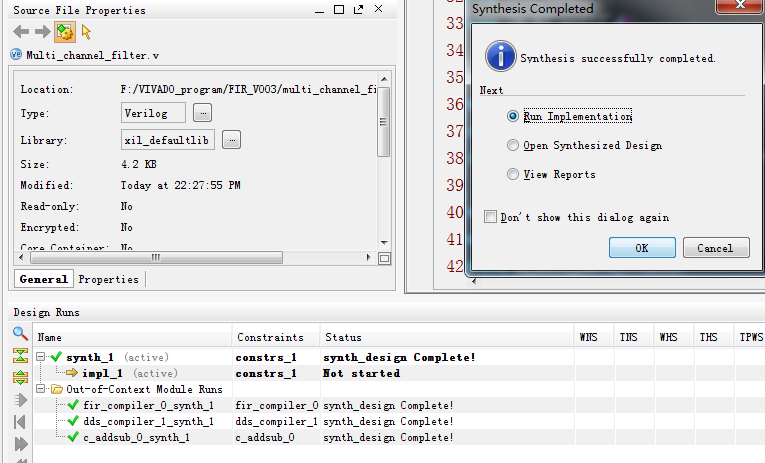

3. 程序编译

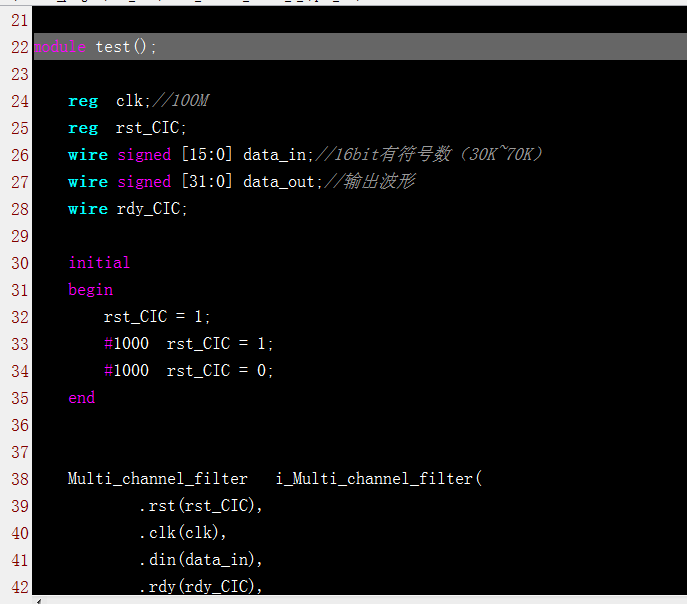

4. Testbench

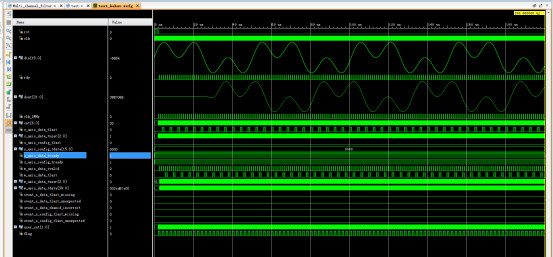

5. 仿真图

附：

调用IP核时的一些技巧

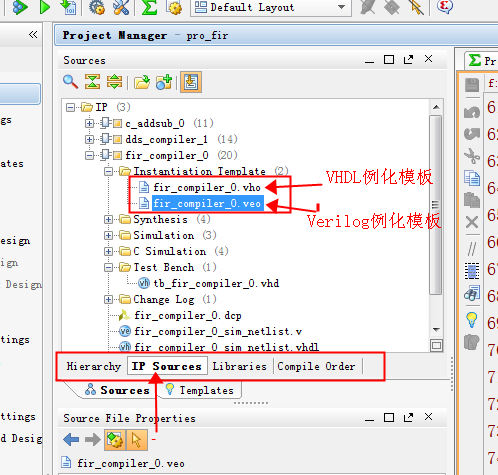

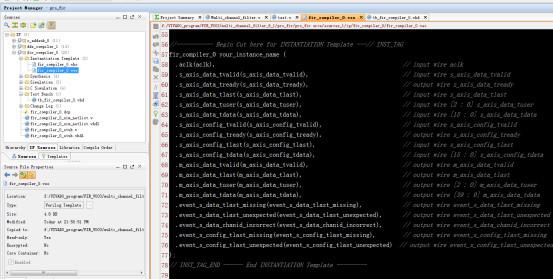

1. 设置完IP核后，点击下图，可以找到软件自动生成的例化代码，可以直接复制到代码中，避免自己写繁琐且易出错。

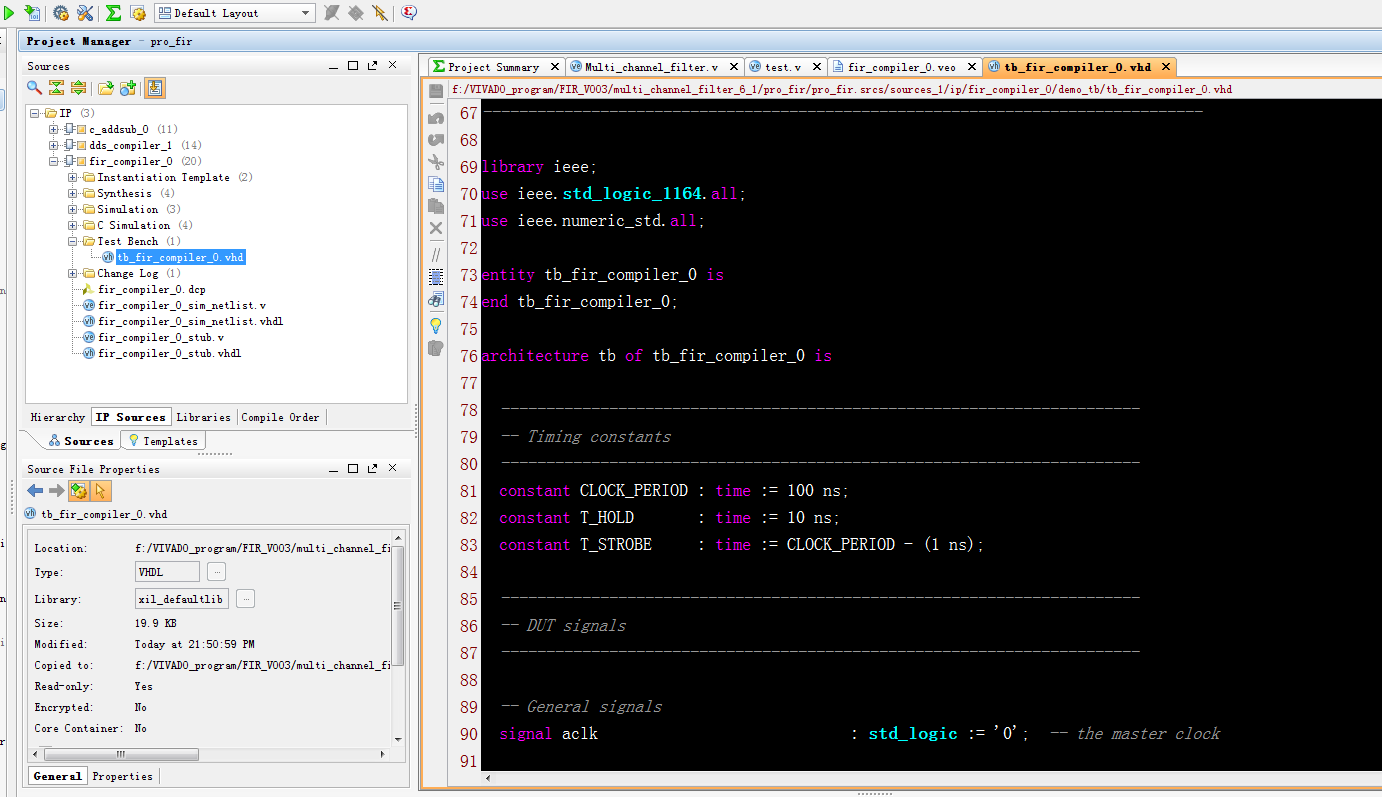

2. Vivado会针对一些IP核自动生成testbench，一般自动生成的testbench是VHDL写的，可以用来参考IP核的时序。如下图

可以新建VHDL的测试文件将自动生成的testbench复制过去，仿真一下看看控制时序。

部分代码展示:

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 2020/09/30 05:04:08
// Design Name:
// Module Name: Multi_channel_filter
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////
module Multi_channel_filter(
rst,clk,din,
rdy,dout);

inputrst;   //复位信号，高电平有效
inputclk;   //FPGA系统时钟，频率为100MHz
input    signed [15:0]din;  //数据输入频率为HZ
output      rdy;                   //输出数据有效指示信号
output      signed [31:0]dout; //滤波后的输出数据
reg clk_1MHz;
reg [6:0] cnt=7'd0;

reg s_axis_data_tlast=0;
wire [2 : 0] s_axis_data_tuser;
reg  s_axis_config_tlast=0;
reg [15 : 0] s_axis_config_tdata=16'd0;
wire s_axis_data_tready;
wire s_axis_config_tready;
wire m_axis_data_tvalid;
wire m_axis_data_tlast;
wire [2 : 0] m_axis_data_tuser;
wire [39 : 0] m_axis_data_tdata;
wire event_s_data_tlast_missing;
wire event_s_data_tlast_unexpected;
wire event_s_data_chanid_incorrect;
wire event_s_config_tlast_missing;
wire event_s_config_tlast_unexpected;
//调用IP核
fir_compiler_0 i_fir_compiler_0 (
  .aclk(clk),                                                        // input wire aclk
  .s_axis_data_tvalid(clk_1MHz),                            // input wire s_axis_data_tvalid
  .s_axis_data_tready(s_axis_data_tready),                            // output wire s_axis_data_tready
  .s_axis_data_tlast(s_axis_data_tlast),                              // input wire s_axis_data_tlast
  .s_axis_data_tuser(s_axis_data_tuser),                              // input wire [2 : 0] s_axis_data_tuser
  .s_axis_data_tdata(din),                              // input wire [15 : 0] s_axis_data_tdata
  .s_axis_config_tvalid(1'b0),                        // input wire s_axis_config_tvalid
  .s_axis_config_tready(s_axis_config_tready),                        // output wire s_axis_config_tready
  .s_axis_config_tlast(s_axis_config_tlast),                          // input  wire s_axis_config_tlast
  .s_axis_config_tdata(s_axis_config_tdata),                          // input  wire [15 : 0] s_axis_config_tdata
  .m_axis_data_tvalid(m_axis_data_tvalid),                            // output wire m_axis_data_tvalid
  .m_axis_data_tlast(m_axis_data_tlast),
