UART串口发送设计Verilog代码VIVADO仿真

名称：UART串口发送设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

UART串口发送

1、设计串口发送电路，实现UART协议

2、输入8位并行数据，启动发送后开始串行输出

3、发送完成输出标志信号

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

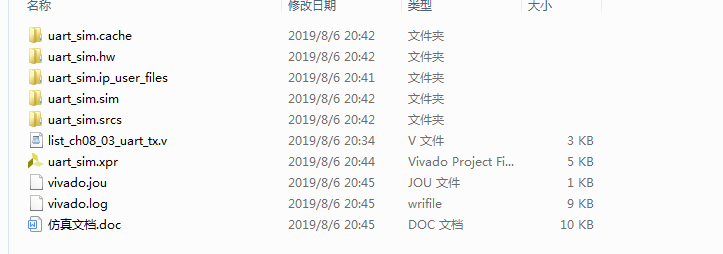

设计文档：

仿真文档.doc

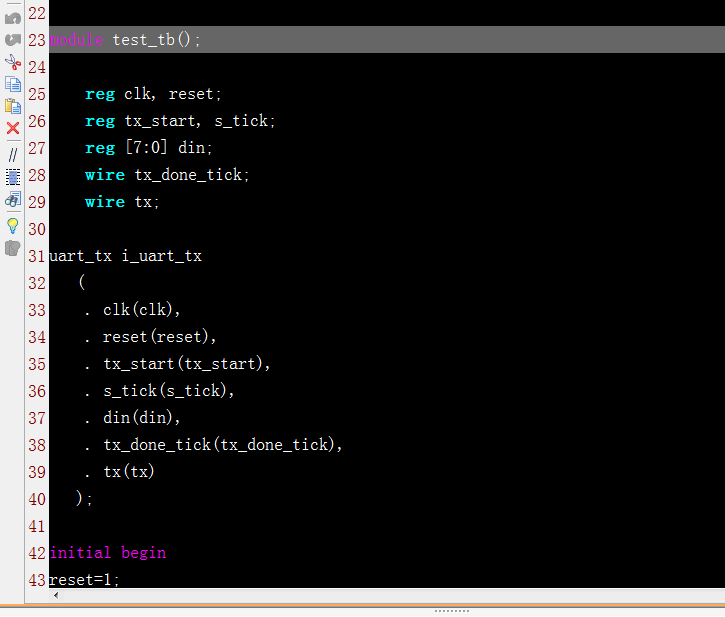

1. Testbench

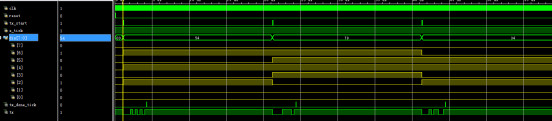

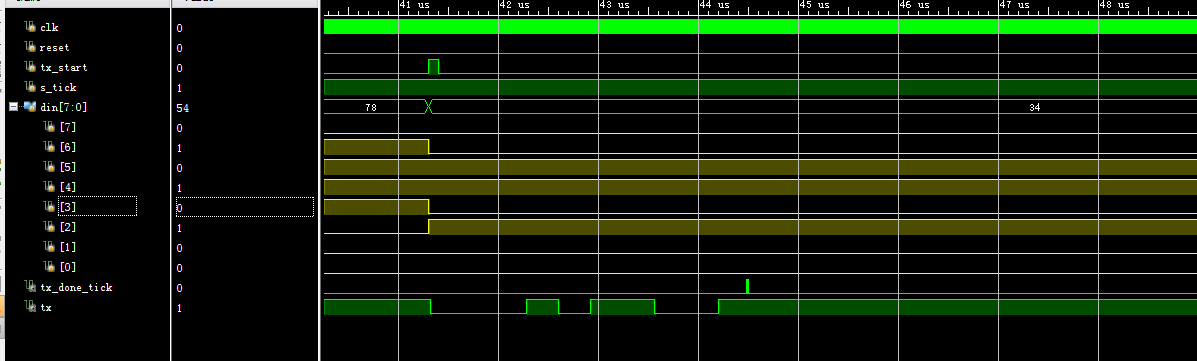

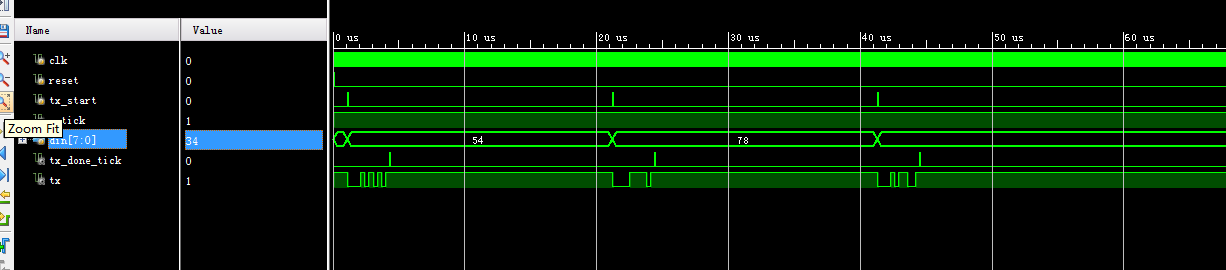

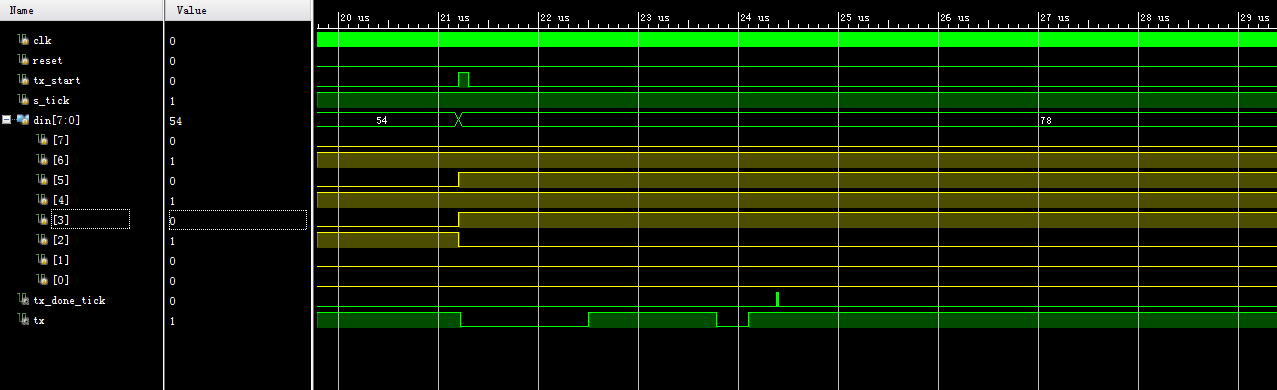

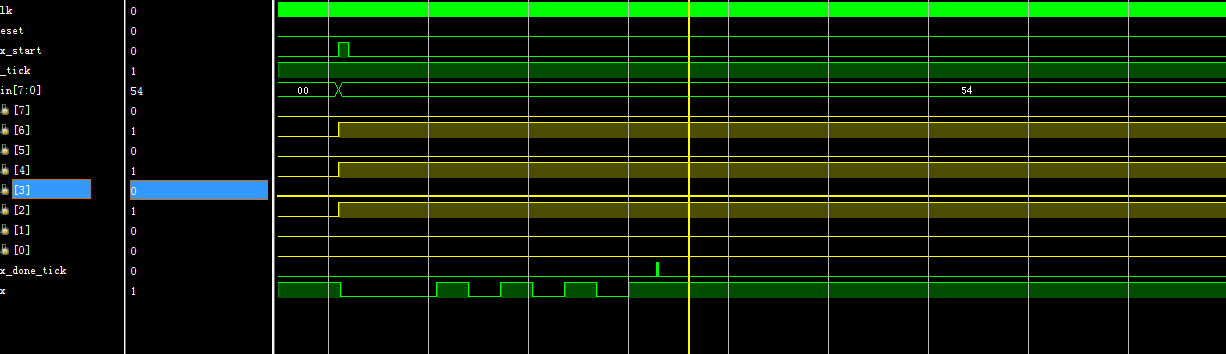

2. 仿真图

部分代码展示:

//Listing 8.3
module uart_tx
   #(
     parameter DBIT = 8,     // # data bits
               SB_TICK = 16  // # ticks for stop bits
   )
   (
    input wire clk, reset,
    input wire tx_start, s_tick,
    input wire [7:0] din,
    output reg tx_done_tick,
    output wire tx
   );
   // symbolic state declaration
   localparam [1:0]
      idle  = 2'b00,
      start = 2'b01,
      data  = 2'b10,
      stop  = 2'b11;
   // signal declaration
   reg [1:0] state_reg, state_next;
   reg [3:0] s_reg, s_next;
   reg [2:0] n_reg, n_next;
   reg [7:0] b_reg, b_next;
   reg tx_reg, tx_next;
   // body
   // FSMD state & data registers
   always @(posedge clk, posedge reset)
      if (reset)
         begin
            state_reg <= idle;
            s_reg <= 0;
            n_reg <= 0;
            b_reg <= 0;
            tx_reg <= 1'b1;
         end
      else
         begin
            state_reg <= state_next;
            s_reg <= s_next;
            n_reg <= n_next;
            b_reg <= b_next;
            tx_reg <= tx_next;
         end
   // FSMD next-state logic & functional units
   always @*
   begin
      state_next = state_reg;
      tx_done_tick = 1'b0;
      s_next = s_reg;
      n_next = n_reg;
      b_next = b_reg;
      tx_next = tx_reg ;
      case (state_reg)
         idle:
            begin
               tx_next = 1'b1;
               if (tx_start)
                  begin
                     state_next = start;
                     s_next = 0;
                     b_next = din;
                  end
            end
         start:
            begin
               tx_next = 1'b0;
               if (s_tick)
                  if (s_reg==15)
                     begin
                        state_next = data;
                        s_next = 0;
                        n_next = 0;
                     end
                  else
                     s_next = s_reg + 1;
            end
         data:
            begin
               tx_next = b_reg[0];
               if (s_tick)
