投篮VGA游戏设计VHDL代码VIVADO basys3开发板

名称：投篮VGA游戏设计VHDL代码VIVADO  basys3开发板

软件：VIVADO

语言：VHDL

代码功能：

投篮VGA游戏

VGA显示出长条代表小人，圆形球和梯形篮筐

设置：通过4个开关控制垂直速度，4个控制水平速度

按下十字开关中间建，投掷

VGA显示出球的运动过程，抛物线

如果投中篮筐，分数+1

最高5分，到达后重置

投完一次后，更改篮筐位置

返回设置过程，保持开关不变的话，还是原来的轨迹

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

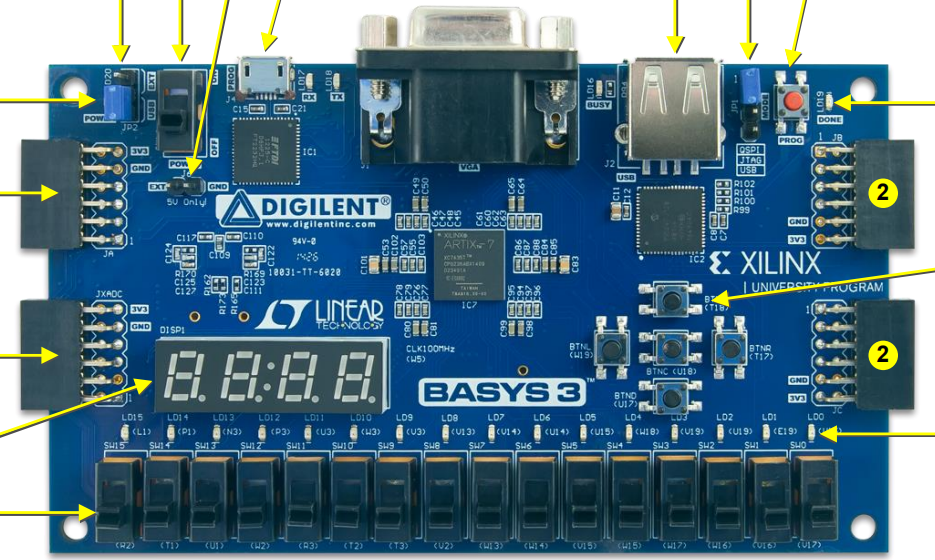

本代码已在basys3开发板验证，basys3开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

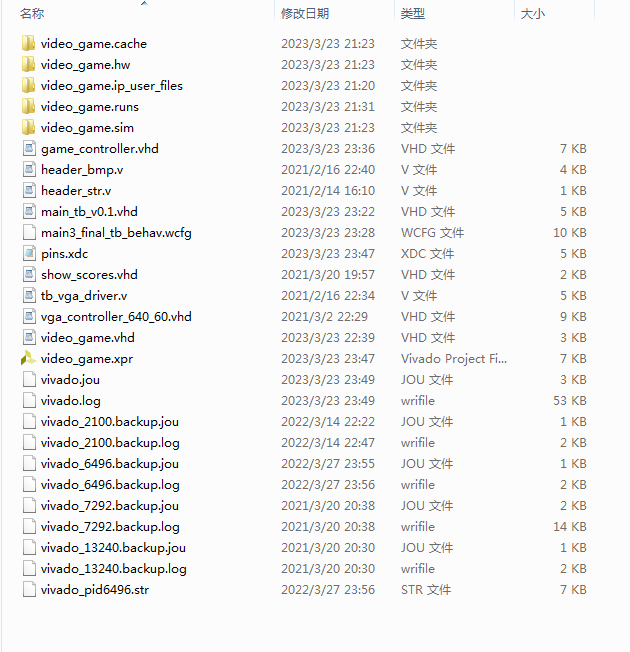

1、工程文件

2、程序文件

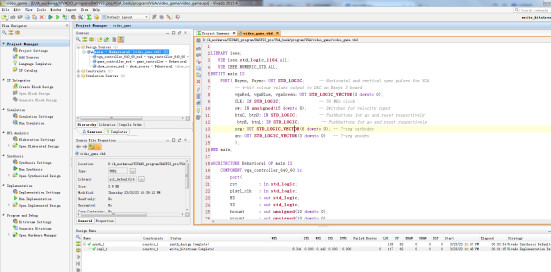

3、程序编译

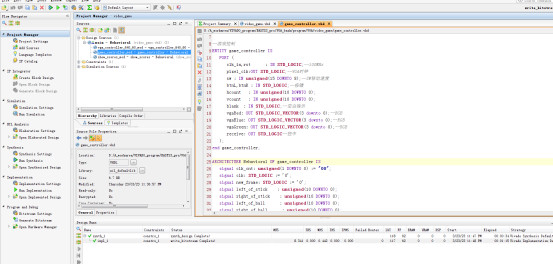

4、RTL图

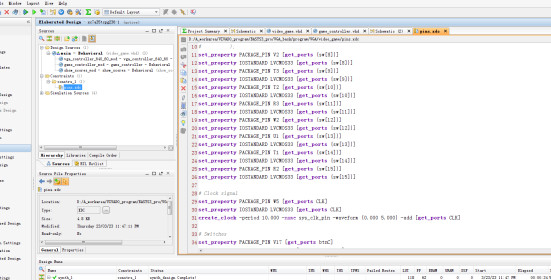

5、管脚分配

部分代码展示:

LIBRARY IEEE;
   USE IEEE.std_logic_1164.all;
   USE IEEE.NUMERIC_STD.ALL;
   --use IEEE.std_logic_unsigned.all;
   --use IEEE.std_logic_arith.ALL;

--游戏控制
ENTITY game_controller IS
   PORT (
      clk_in,rst      : IN STD_LOGIC;--100MHz
  pixel_clk:OUT STD_LOGIC;--VGA时钟
      sw : IN unsigned(15 DOWNTO 8);--SW移动速度
  btnL,btnR : IN STD_LOGIC;--按键
      hcount   : IN unsigned(10 DOWNTO 0);
      vcount   : IN unsigned(10 DOWNTO 0);
      blank  : IN STD_LOGIC;--空白指示
  vgaRed: OUT STD_LOGIC_VECTOR(3 downto 0);--RGB
  vgaBlue: OUT STD_LOGIC_VECTOR(3 downto 0);--RGB
  vgaGreen: OUT STD_LOGIC_VECTOR(3 downto 0);--RGB
  receive: OUT STD_LOGIC--投中
   );
end game_controller;
ARCHITECTURE Behavioral OF game_controller IS
   signal clk_cnt: unsigned(1 DOWNTO 0) := "00";
   signal clk: STD_LOGIC := '0';
   signal new_frame: STD_LOGIC := '0';
   signal left_of_stick    : unsigned(10 DOWNTO 0);
   signal right_of_stick    : unsigned(10 DOWNTO 0);
   signal left_of_ball      : unsigned(10 DOWNTO 0);
   signal right_of_ball      : unsigned(10 DOWNTO 0);
   signal top_of_ball      : unsigned(10 DOWNTO 0);
   signal botton_of_ball      : unsigned(10 DOWNTO 0);
   signal ball_h_move    : unsigned(10 DOWNTO 0);
   signal ball_v_move    : unsigned(10 DOWNTO 0);
   signal dir_up: STD_LOGIC;
   signal dir_down: STD_LOGIC;
   signal dir_left: STD_LOGIC;
   signal dir_right: STD_LOGIC;
   signal display_stick: STD_LOGIC;
   signal display_ball: STD_LOGIC;
   signal display_man: STD_LOGIC;

   signal move_x    : unsigned(4 DOWNTO 0);
   signal move_y    : unsigned(4 DOWNTO 0);
   signal frame_cnt : unsigned(1 DOWNTO 0);
begin
   --计数0~3
   process (clk_in)
   begin
      if (rising_edge(clk_in)) then
 clk_cnt <= clk_cnt + "01";--计数
      end if;
   end process;

   clk"01") else '0';--25MHz
   pixel_clk"01") else '0';--25MHz
   new_frame<='1' when (vcount = 0) and (hcount = 0) else '0';--一副画面的起始时刻
   --移动方向
   process (clk, rst)
   begin
      if (rst = '1') then--复位
     dir_left<='0';
 dir_right<='0';--右移
 dir_up<='0';--下移
 dir_down<='0';
      elsif (rising_edge(clk)) then
 if(btnL='1')then
dir_left<='0';
dir_right<='1';--右移
dir_up<='1';--上移
dir_down<='0';
 elsif (new_frame='1') then
        if (left_of_ball <= 1) then--移动到最左边
 dir_left<='0';
 dir_right= 639) then--移动到最右边
 dir_left<='0';--左移
 dir_right<='0';
end if;
