羽毛球记分牌设计VHDL代码VIVADO仿真

名称：羽毛球记分牌设计VHDL代码VIVADO仿真

软件：VIVADO

语言：VHDL

代码功能：

羽毛球记分牌

为羽毛球比赛设计一个记分牌，记录双方球员的得分，每当一名球员得分时进行加分。只要有一名玩家得21分，游戏就结束。

谁赢得了游戏，对于玩家1和玩家2使用不同led显示。赢得游戏后，计分板应在5秒后复位，除非在此时间之前发出单独的复位信号。

在比赛中，分数可以是

以五种方式评分:

 Try — 5 分

 Penalty Try — 5 分

 Goal-Kick (try-conversion) — 2 分

 Field-Goal (ｄｒｏｐ kick) — 3 分

 Penalty goal — 3 分

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

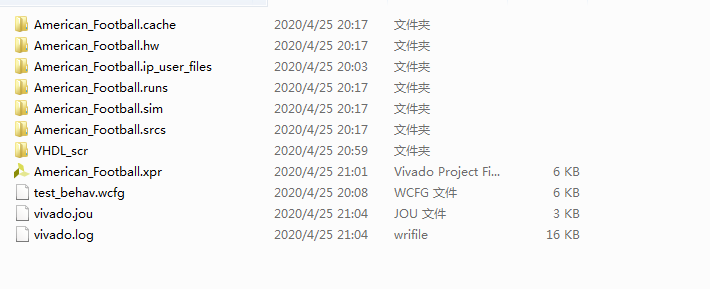

1. 工程文件

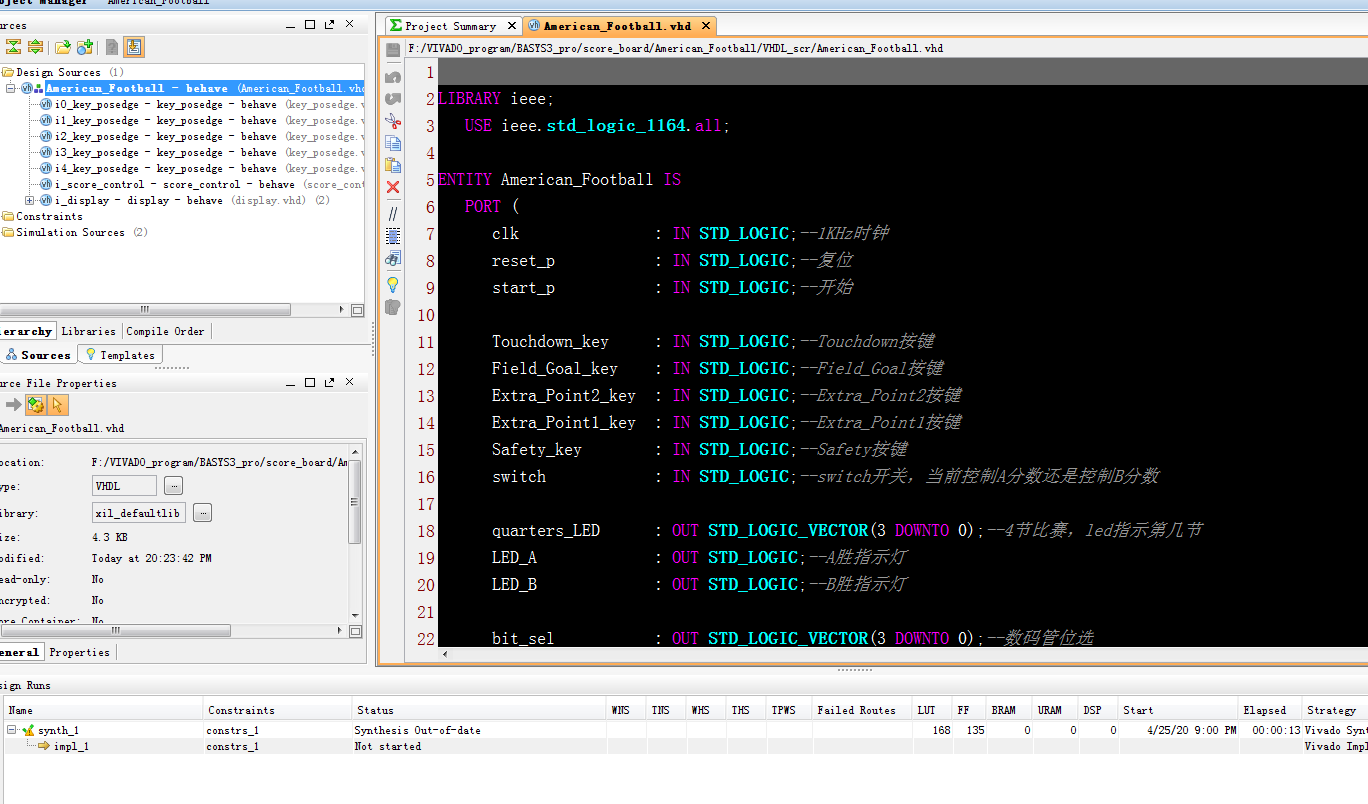

2. 程序文件

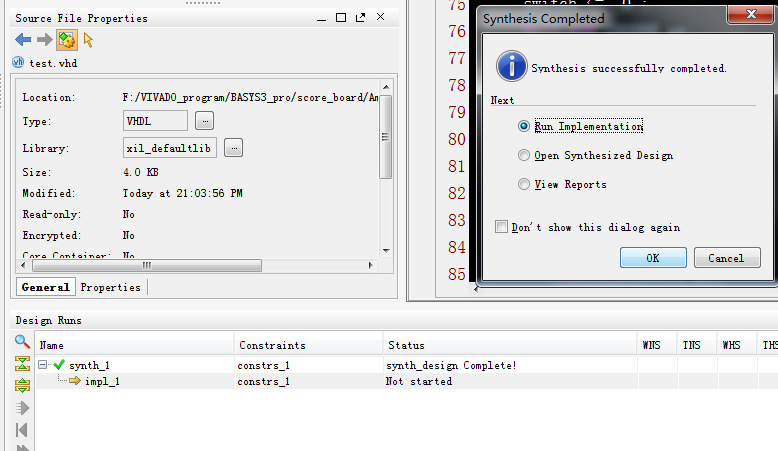

3. 程序编译

4. RTL图

5. Testbench

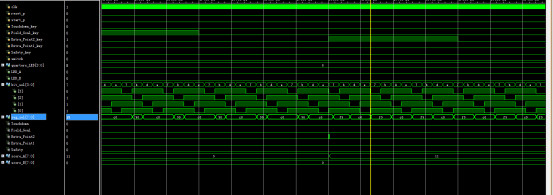

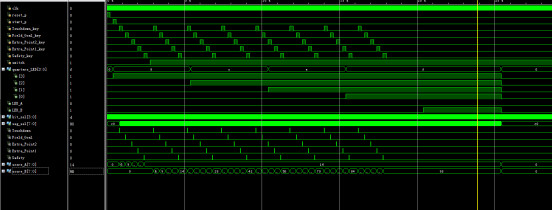

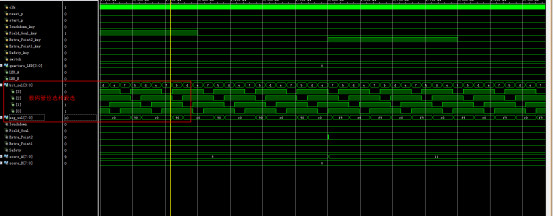

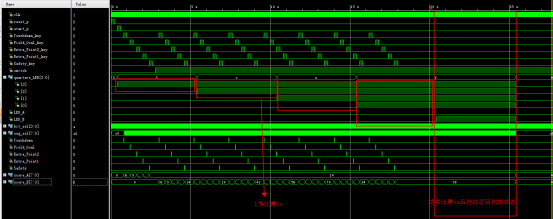

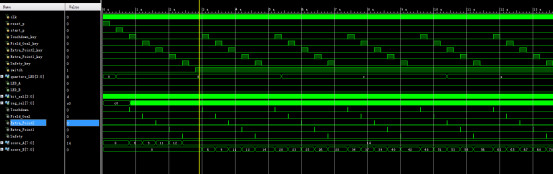

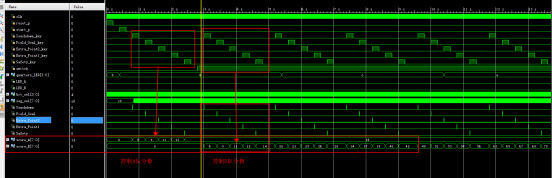

6. 仿真图

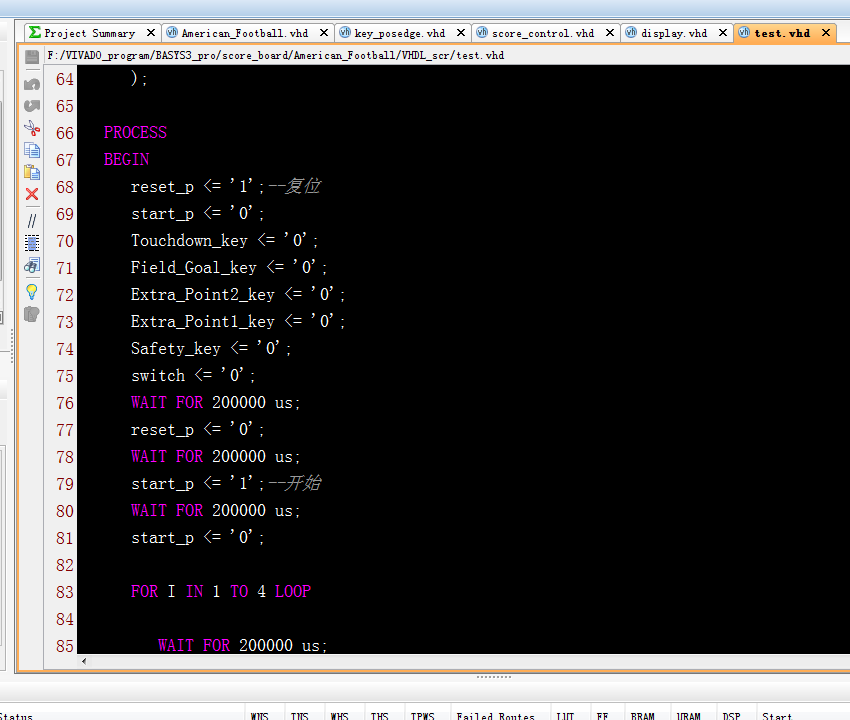

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--显示模块
ENTITY display IS
   PORT (
      clk            : IN STD_LOGIC;

      score_A     : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--A队得分
      score_B    : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--B队得分

      bit_sel     : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--数码管位选
      seg_sel     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--数码管段选
   );
END display;
ARCHITECTURE behave OF display IS
component BCD IS
   PORT (
      clk      : IN STD_LOGIC;
      binary  : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
      Tens    : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
      Ones    : OUT STD_LOGIC_VECTOR(3 DOWNTO 0)
   );
END component;
   SIGNAL   score_A_ten     : STD_LOGIC_VECTOR(3 DOWNTO 0);--分数十位
SIGNAL   score_A_one     :  STD_LOGIC_VECTOR(3 DOWNTO 0);--分数个位
   SIGNAL   score_B_ten    :  STD_LOGIC_VECTOR(3 DOWNTO 0);--分数十位
SIGNAL   score_B_one    : STD_LOGIC_VECTOR(3 DOWNTO 0);--分数个位
   SIGNAL display_num : STD_LOGIC_VECTOR(3 DOWNTO 0) := "0000";
   SIGNAL select_bit  : STD_LOGIC_VECTOR(15 DOWNTO 0) := "0000000000000000";
   SIGNAL geshu       : STD_LOGIC_VECTOR(2 DOWNTO 0) := "000";
BEGIN

代码文件（付费下载）：
