音乐播放器设计Verilog代码Quartus 小梅哥AC620开发板

名称：音乐播放器设计Verilog代码Quartus  小梅哥AC620开发板

软件：Quartus

语言：Verilog

代码功能：

音乐播放器

设计音乐播放器，要求至少包含2首歌曲，使用按键切换歌曲，使用开发板的蜂鸣器播放音乐，使用Quartus内的ROM IP核存储音乐文件，

简谱存储在ROM中，共2首歌曲。

     《茉莉花》的简谱存储在ROM中，具体值可以打开music.mif文件查看

     《两只老虎》的简谱存储在ROM2中，具体值可以打开music2.mif文件查看

mif文件说明：

8表示简谱1

9表示简谱2

10表示简谱3

以此类推

每个简谱对应4个相同的值

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

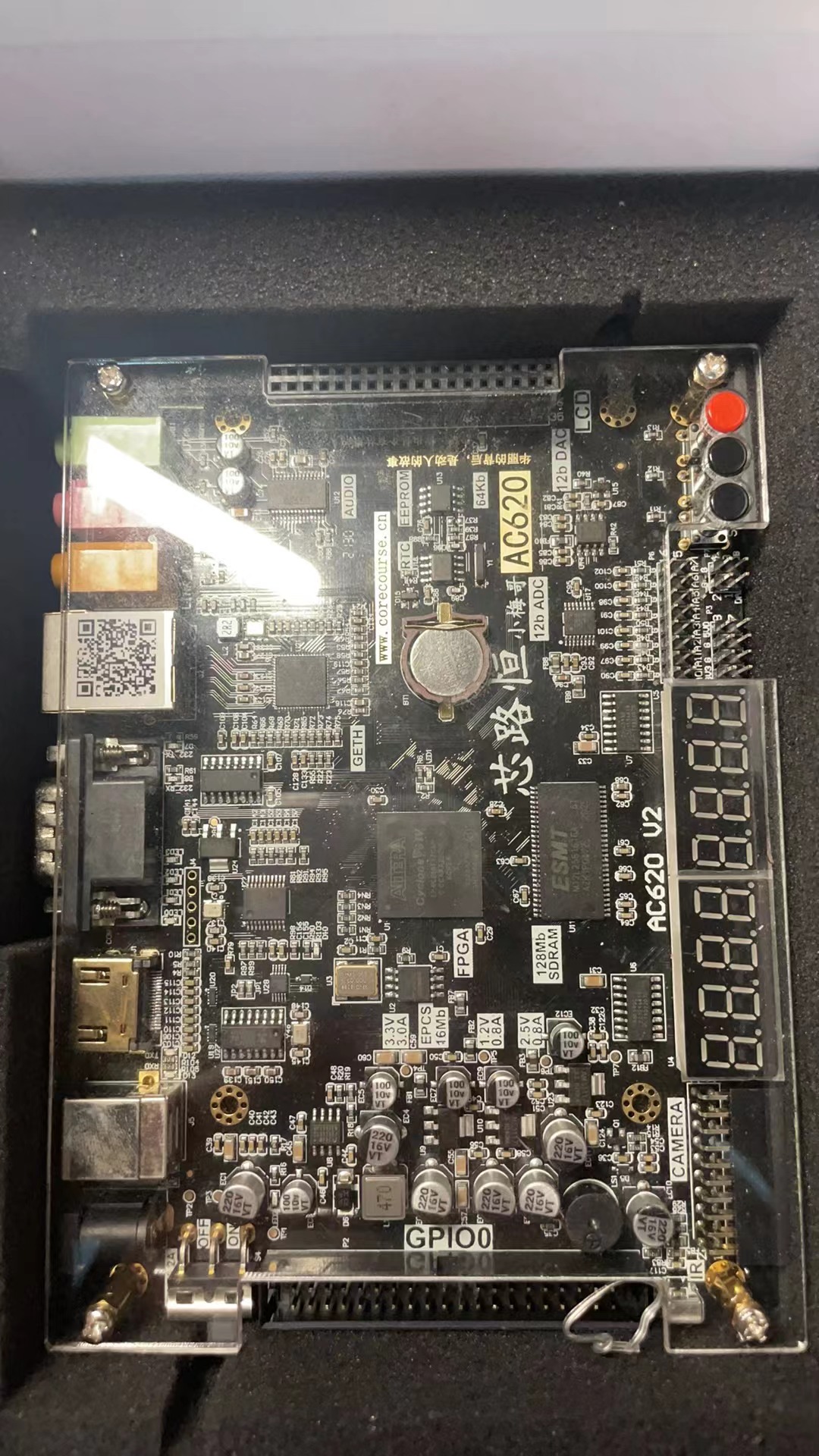

本代码已在小梅哥AC620开发板验证，小梅哥AC620开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

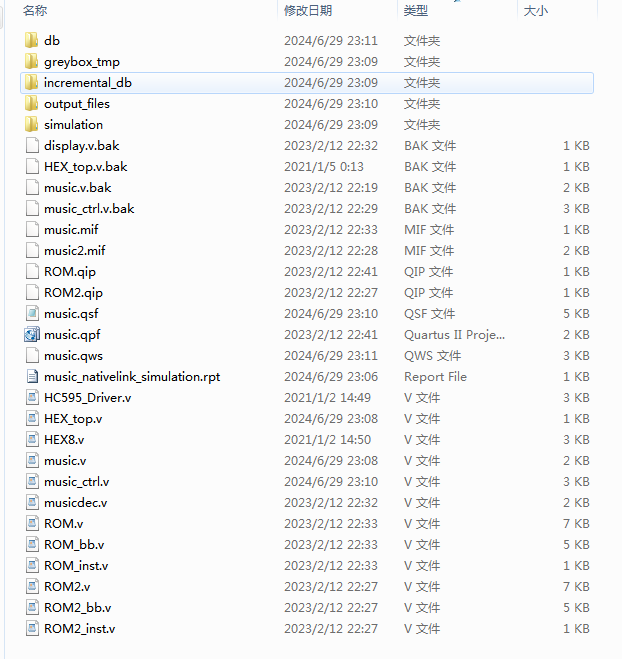

1. 工程文件

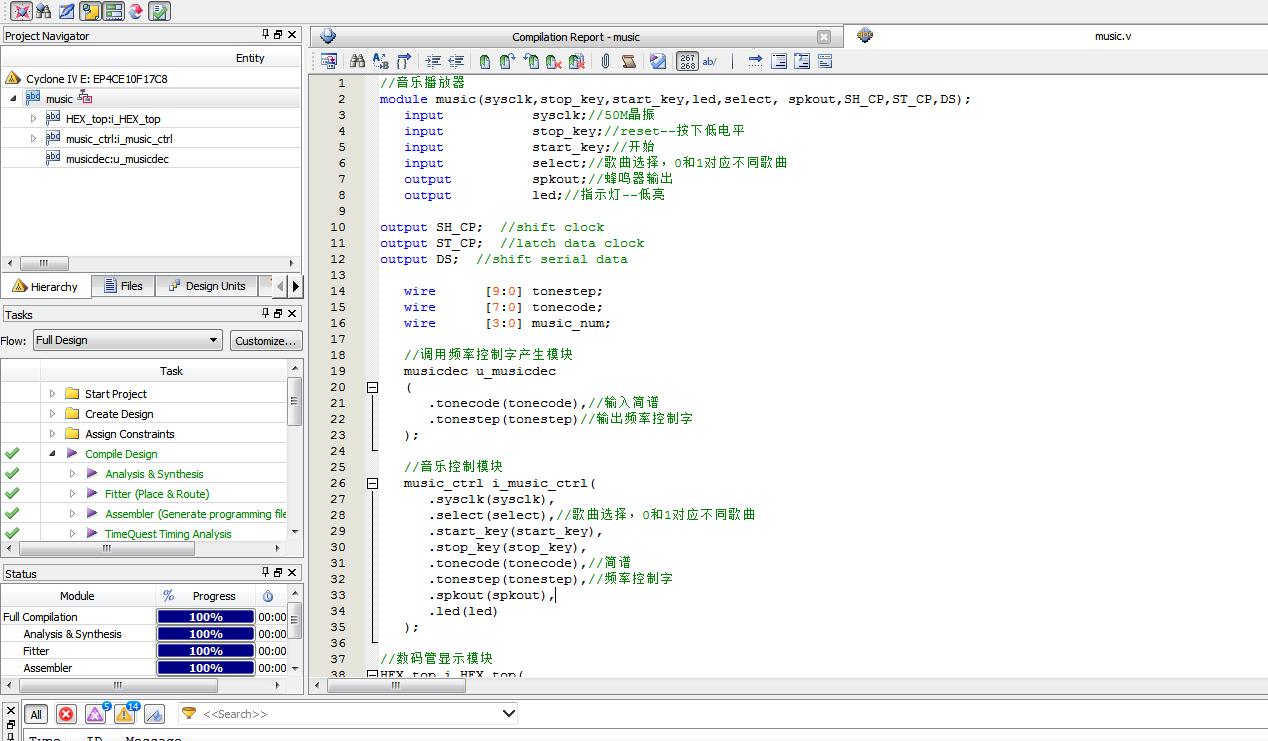

2. 程序文件

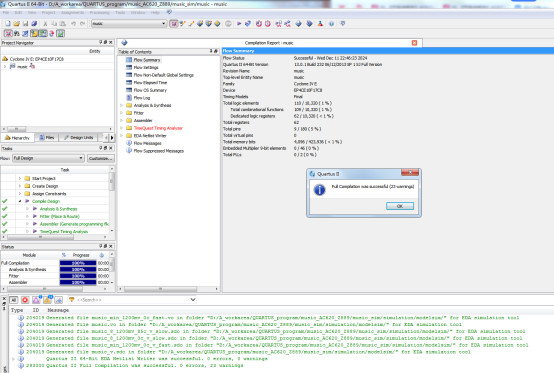

3. 程序编译

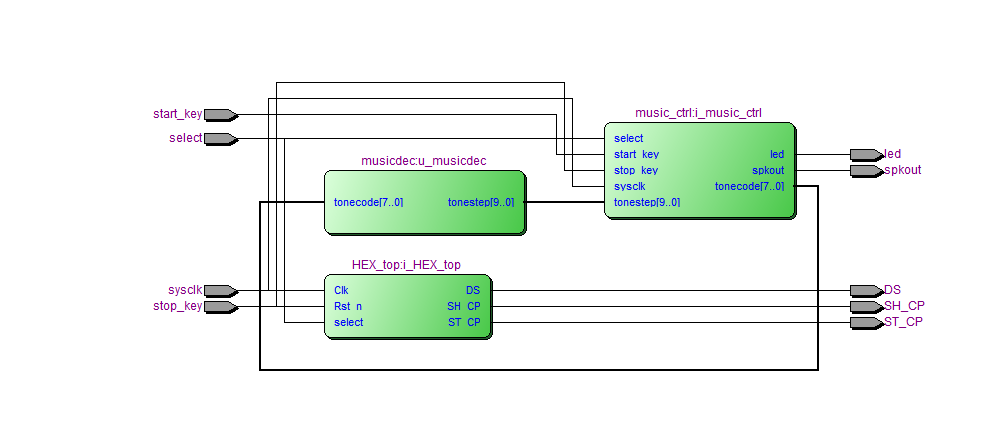

4. RTL图

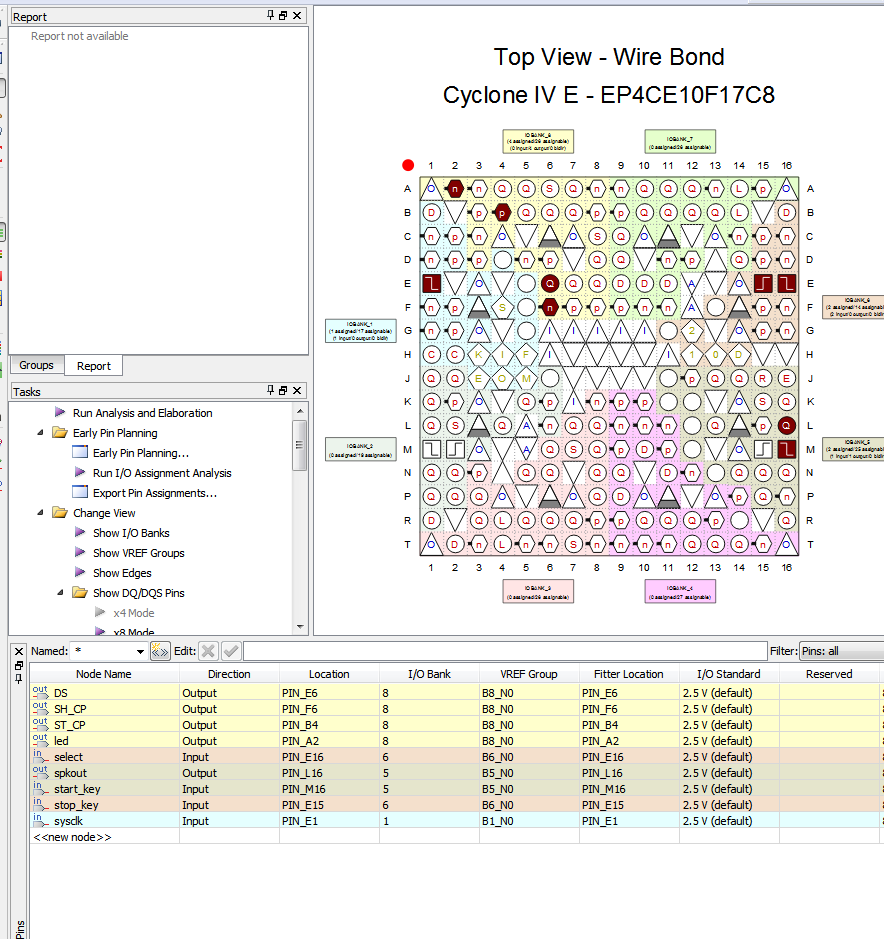

5. 管脚分配

6. 仿真图

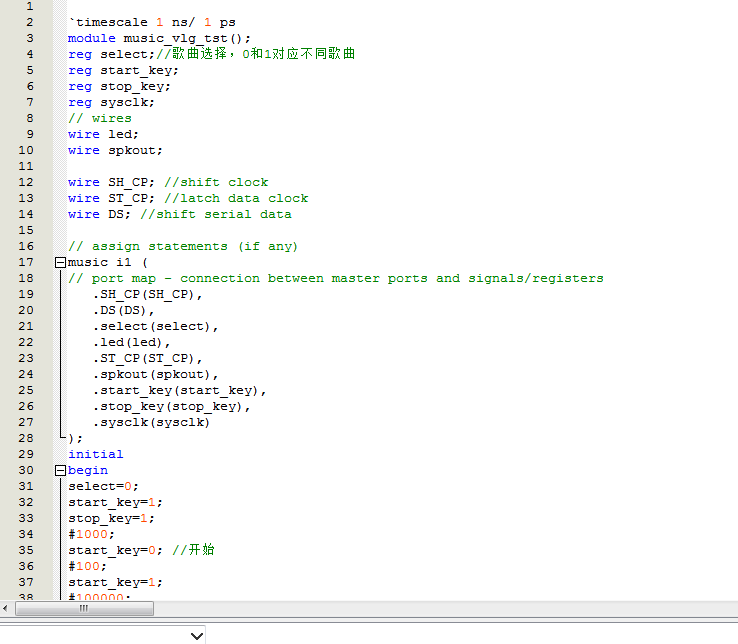

Testbench

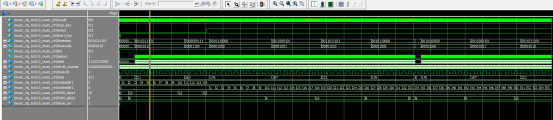

整体仿真图

频率控制字产生模块

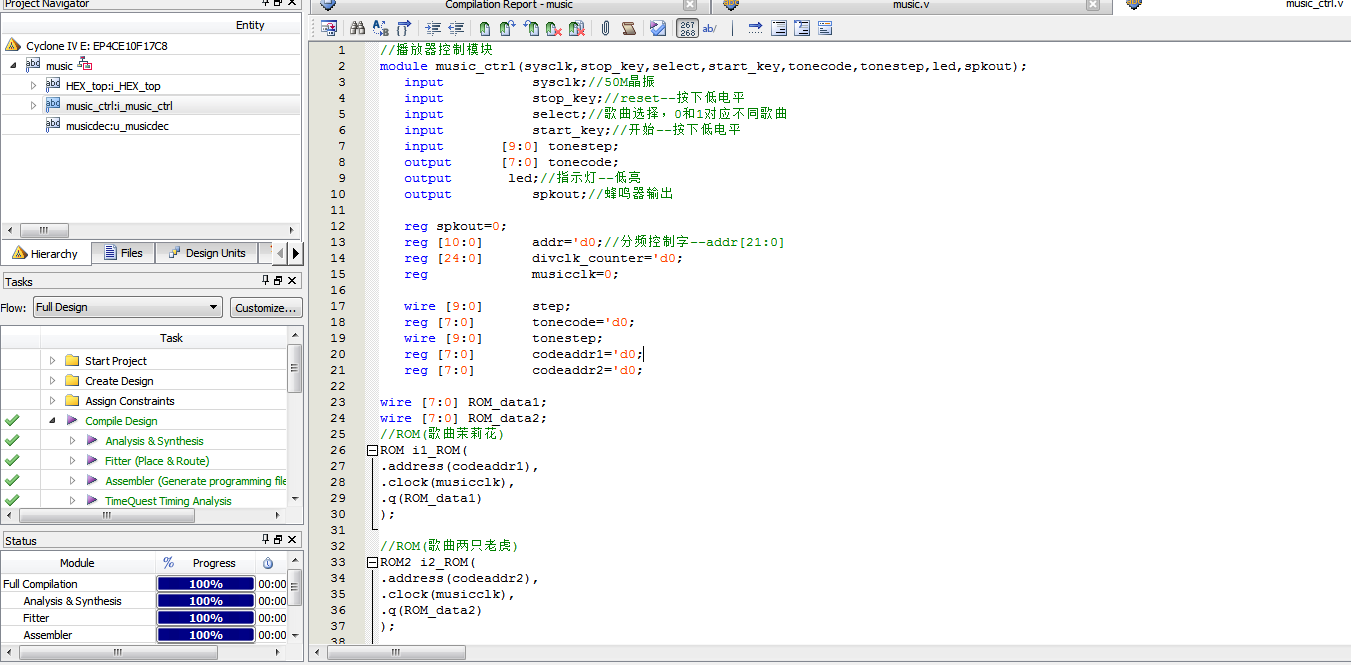

音乐控制模块

部分代码展示:

//音乐播放器
module music(sysclk,stop_key,start_key,led,ｓｅｌｅｃｔ, spkout,SH_CP,ST_CP,DS);
   input           sysclk;//50M晶振
input           stop_key;//reset--按下低电平
input           start_key;//开始
input           ｓｅｌｅｃｔ;//歌曲选择，0和1对应不同歌曲
   output          spkout;//蜂鸣器输出
output          led;//指示灯--低亮
output SH_CP;//shift clock
output ST_CP;//latch data clock
output DS;//shift serial data
wire      [9:0] tonestep;
   wire      [7:0] tonecode;
wire      [3:0] music_num;
   //调用频率控制字产生模块
   musicdec u_musicdec
(
.tonecode(tonecode),//输入简谱
.tonestep(tonestep)//输出频率控制字
);
