基于TLC5510的电压表及LCD1602显示设计Verilog代码Quartus 大西瓜开发板

名称：基于TLC5510的电压表及LCD1602显示设计Verilog代码Quartus  大西瓜开发板

软件：Quartus

语言：Verilog

代码功能：

基于TLC5510的电压表及LCD1602显示

1、设计AD芯片TLC5510的驱动代码

2、通过TLC5510将模拟信号转换成数字信号（AD值）

3、根据基准电压将数字信号（AD值）换算为电压值值

4、将AD值和电压值通过LCD1602显示

5、使用开发板上的IO管脚连接外置的TLC5510芯片模块进行实物验证

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

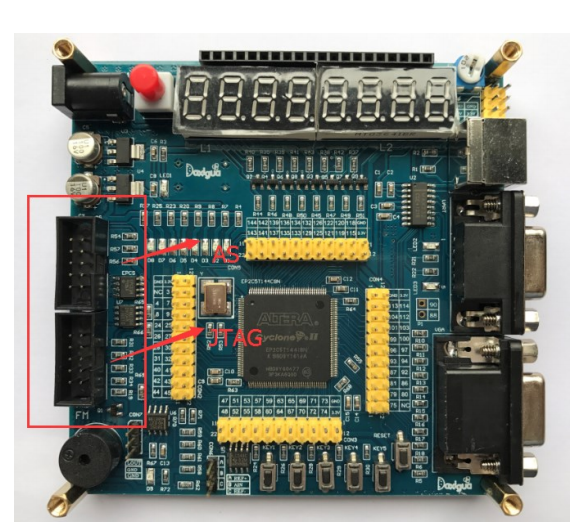

本代码已在大西瓜开发板验证，大西瓜开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

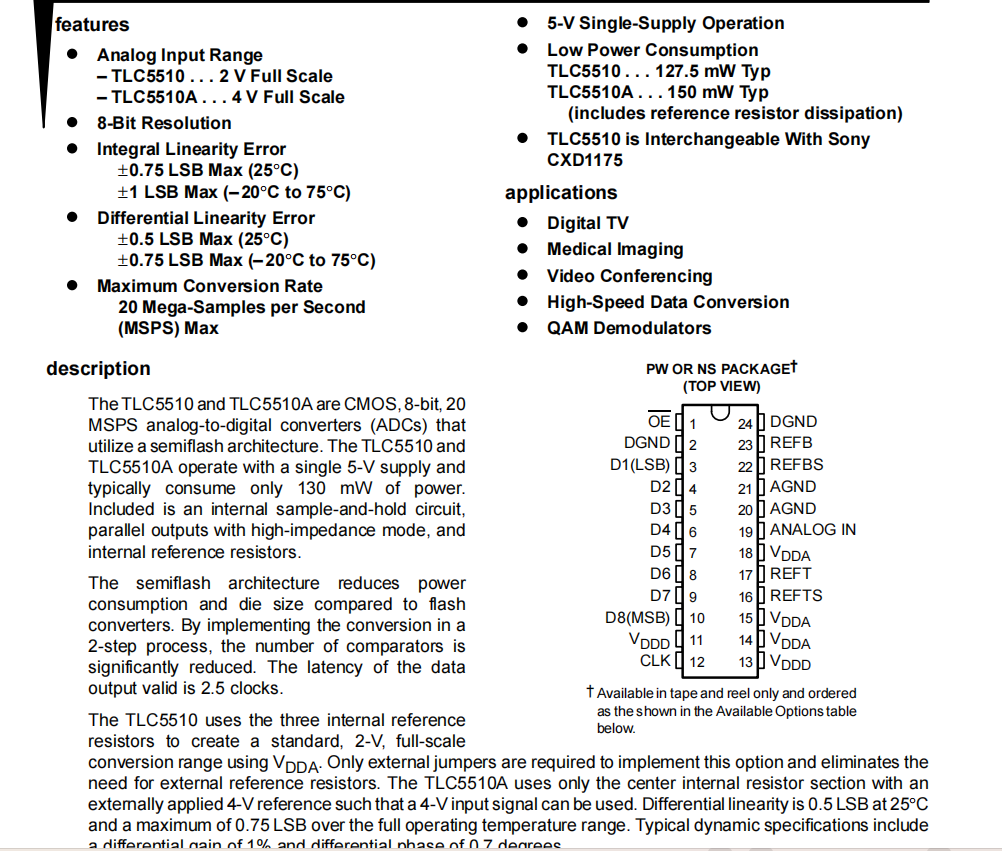

1、TLC5510

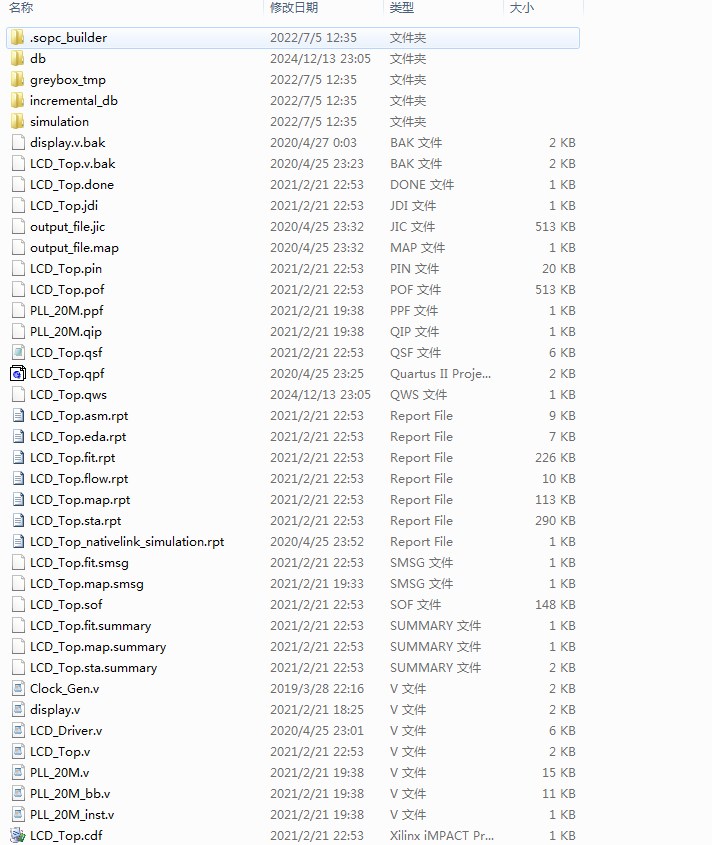

2、工程文件

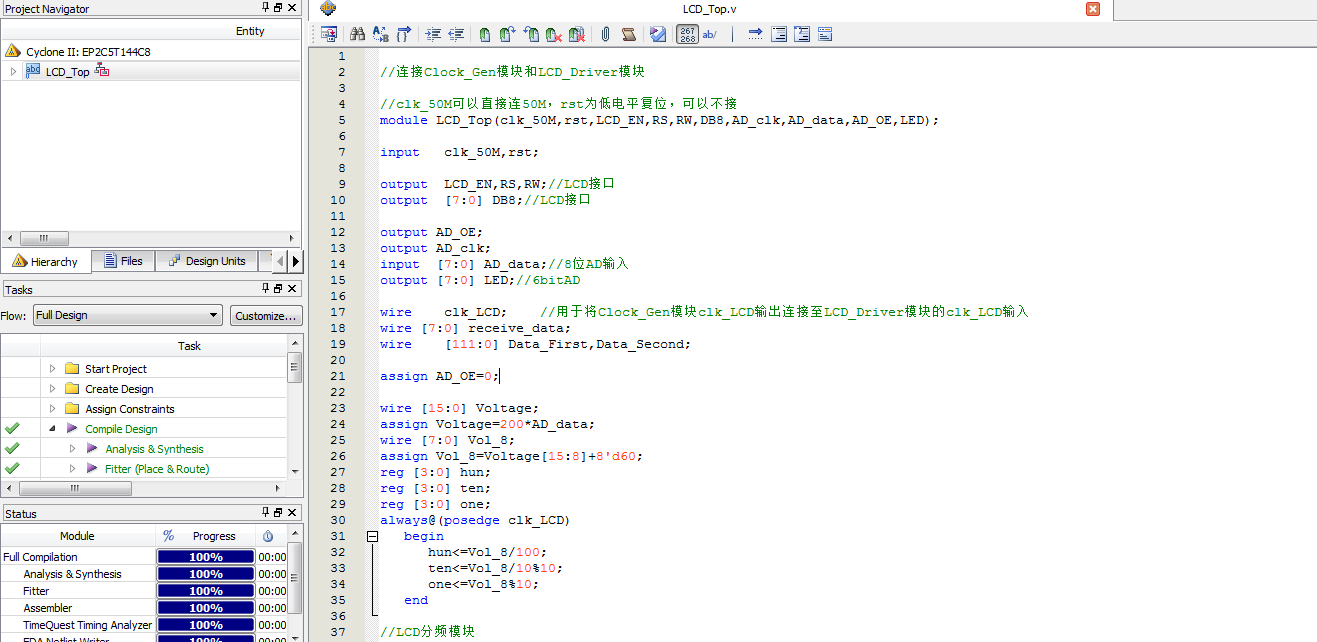

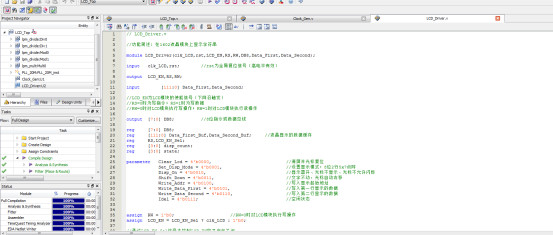

3、程序文件

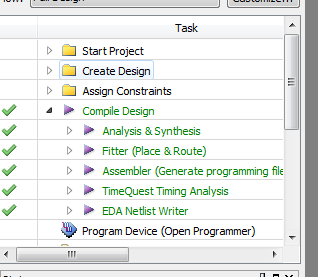

4、程序编译

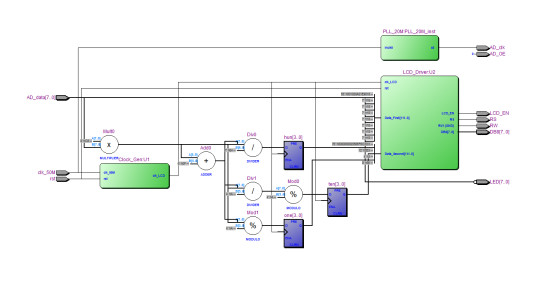

5、RTL图

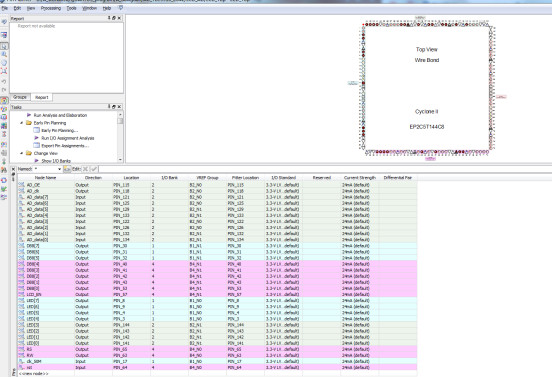

6、管脚分配

部分代码展示:

/****************为LCD_Drvier模块产生500Hz的时钟信号**************/
module Clock_Gen(clk_50M,rst,clk_LCD);
input   clk_50M,rst;                //rst为全局复位信号（高电平有效）
output  clk_LCD;
wire    clk_counter;
reg     [11:0]  cnt;                  //对时钟进行计数分频
wire    clk_equ;
reg     [9:0] count;
reg     clk_BUF;
parameter       counter = 48;     //多少分频
/********************************************************************************
** 模块名称：分频器
** 功能描述：通过计数器实现分频功能.
********************************************************************************/

always@(posedge clk_50M)
begin
if(!rst)                            //低电平复位
cnt <= 12'd0;
else if(clk_equ)
cnt <= 12'd0;
else
    cnt <= cnt+1'b1;
end
assign clk_equ = (cnt==counter);
assign clk_counter = clk_equ;

always @(posedge clk_counter or negedge rst)
begin                                   //利用计数器分频产生500Hz时钟
    if(!rst)
        begin
        clk_BUF <= 1'b0;
        count <= 10'b0;
        end

代码文件（付费下载）：
