可调闹钟数字钟设计Verilog代码Quartus 大西瓜开发板

名称：可调闹钟数字钟设计Verilog代码Quartus  大西瓜开发板

软件：Quartus

语言：Verilog

代码功能：

1、可以调节小时、分钟

2、可以调整闹钟时间

3、到设置的时间闹铃响

4、具有模式设置按键

模式，0:计时，1设置时间 ，2显示闹钟时间， 3设置闹钟时间

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

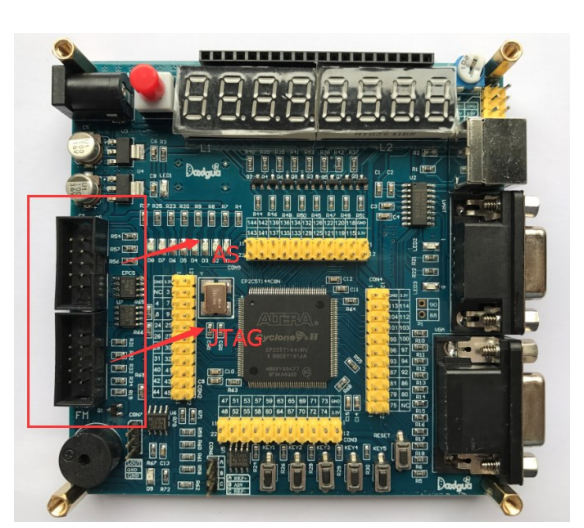

本代码已在大西瓜开发板验证，大西瓜开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

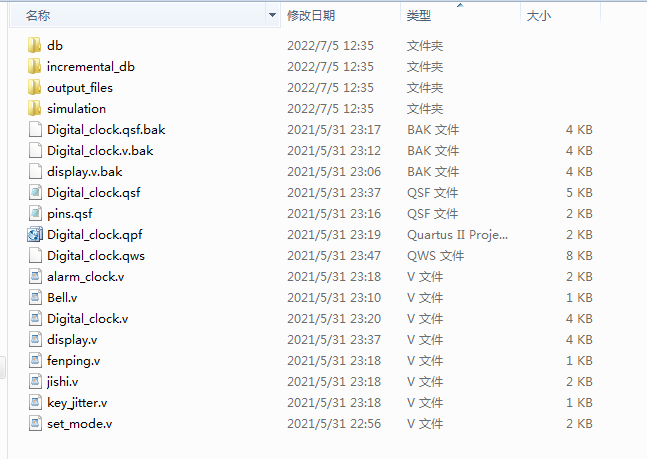

1、工程文件

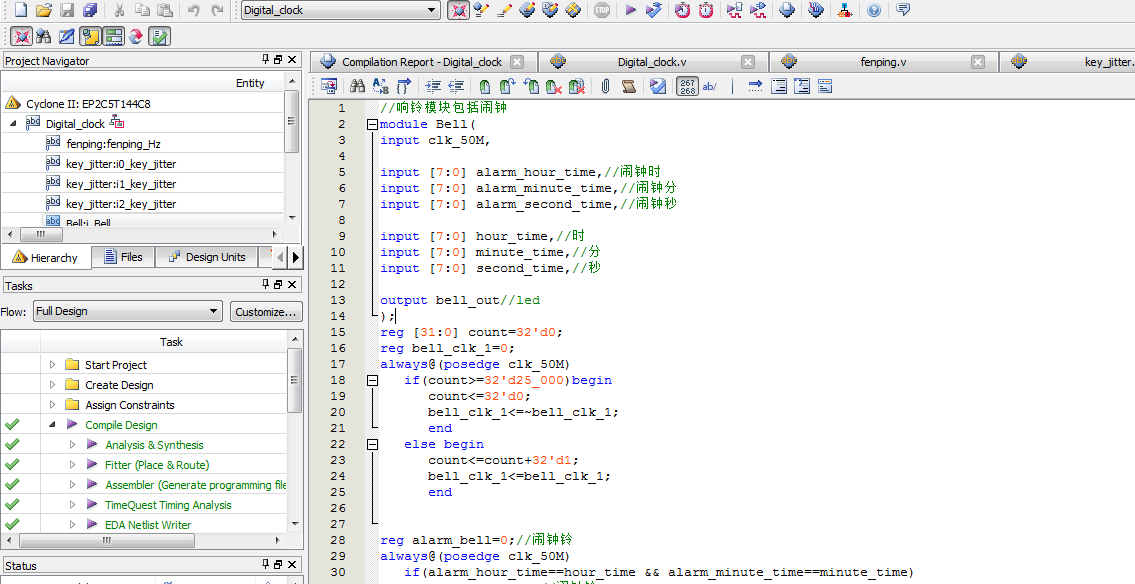

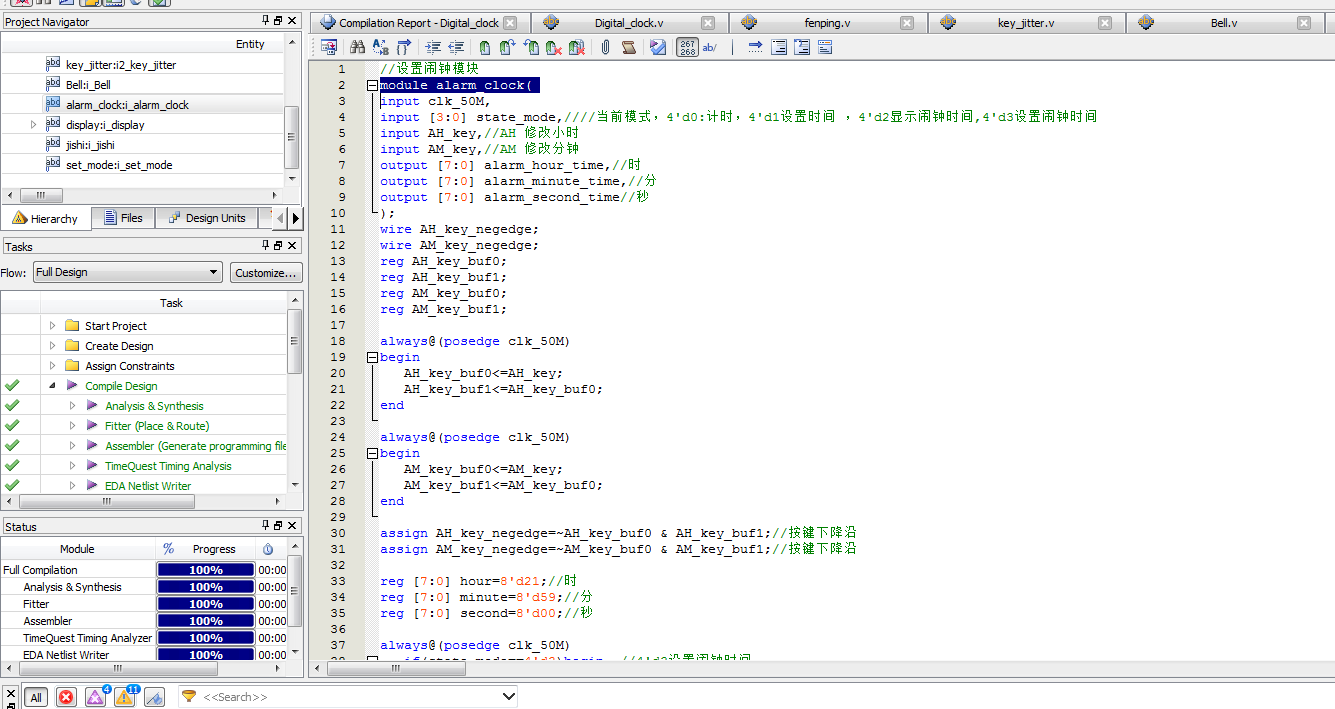

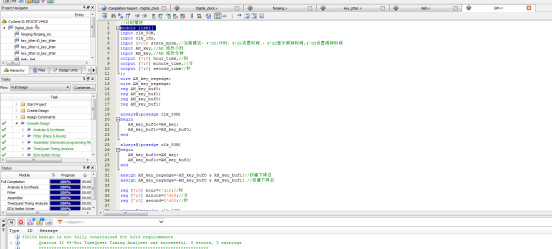

2、程序文件

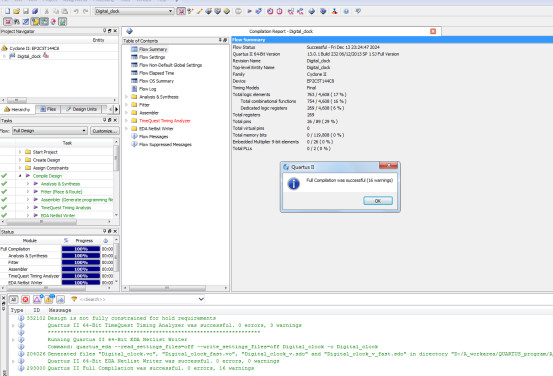

3、程序编译

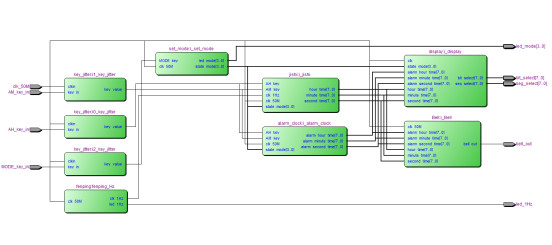

4、RTL图

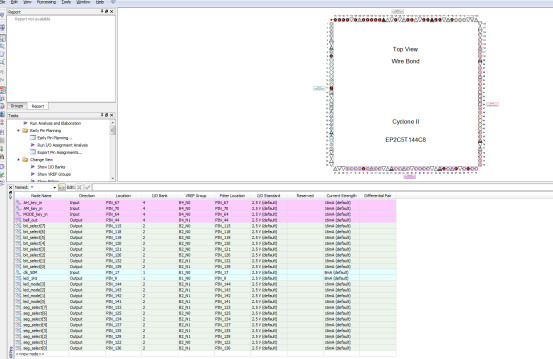

5、管脚分配

部分代码展示:

//设置闹钟模块
module alarm_clock(
input clk_50M,
input [3:0] state_mode,////当前模式，4'd0:计时，4'd1设置时间 ，4'd2显示闹钟时间,4'd3设置闹钟时间
input AH_key,//AH 修改小时
input AM_key,//AM 修改分钟
output [7:0] alarm_hour_time,//时
output [7:0] alarm_minute_time,//分
output [7:0] alarm_second_time//秒
);
wire AH_key_negedge;
wire AM_key_negedge;
reg AH_key_buf0;
reg AH_key_buf1;
reg AM_key_buf0;
reg AM_key_buf1;
always@(posedge clk_50M)
begin
AH_key_buf0<=AH_key;
AH_key_buf1<=AH_key_buf0;
end
always@(posedge clk_50M)
begin
AM_key_buf0<=AM_key;
AM_key_buf1<=AM_key_buf0;
end
assign AH_key_negedge=~AH_key_buf0 & AH_key_buf1;//按键下降沿
assign AM_key_negedge=~AM_key_buf0 & AM_key_buf1;//按键下降沿
reg [7:0] hour=8'd21;//时
reg [7:0] minute=8'd59;//分
reg [7:0] second=8'd00;//秒
always@(posedge clk_50M)
if(state_mode==4'd3)begin//4'd3设置闹钟时间
if(AH_key_negedge)
if(hour==8'd23)
hour<=8'd0;
else
hour<=hour+8'd1;
else
hour<=hour;
if(AM_key_negedge)
if(minute==8'd59)
minute<=8'd0;
else
minute<=minute+8'd1;
else
minute<=minute;
end
