商品自动售货机设计VHDL代码Quartus ep1c3开发板

名称：商品自动售货机设计VHDL代码Quartus  ep1c3开发板

软件：Quartus

语言：VHDL

代码功能：

商品自动售货机

1、支持投币1元、2元、5元

2、具有单价1元、2元、3元的商品，通过按键选择商品

3、选中后确认，开始投币，若投币金额大于单价则自动出货并找零

4、投币过程中可以取消，退回所投金额

5、数码管显示购买状态（单价，投币金额，找零金额），led指示购买成功

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

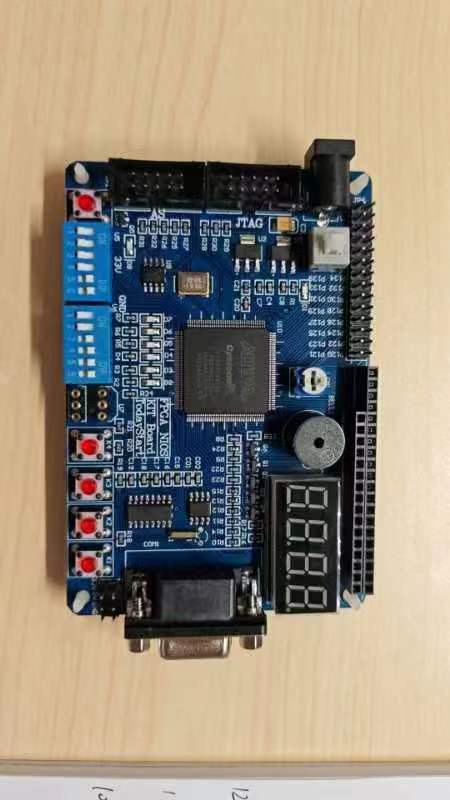

本代码已在ep1c3开发板验证，ep1c3开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

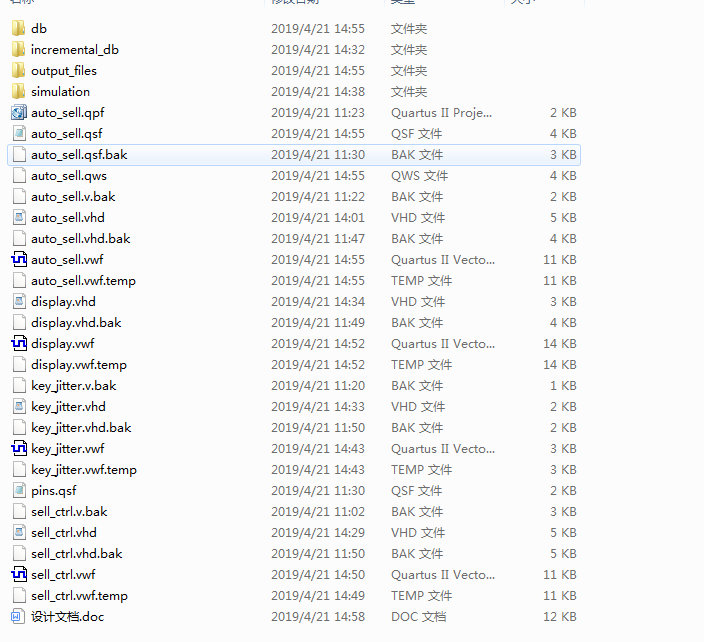

1.工程文件

2.程序文件

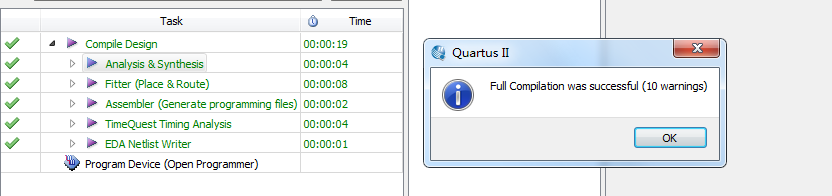

3.程序编译

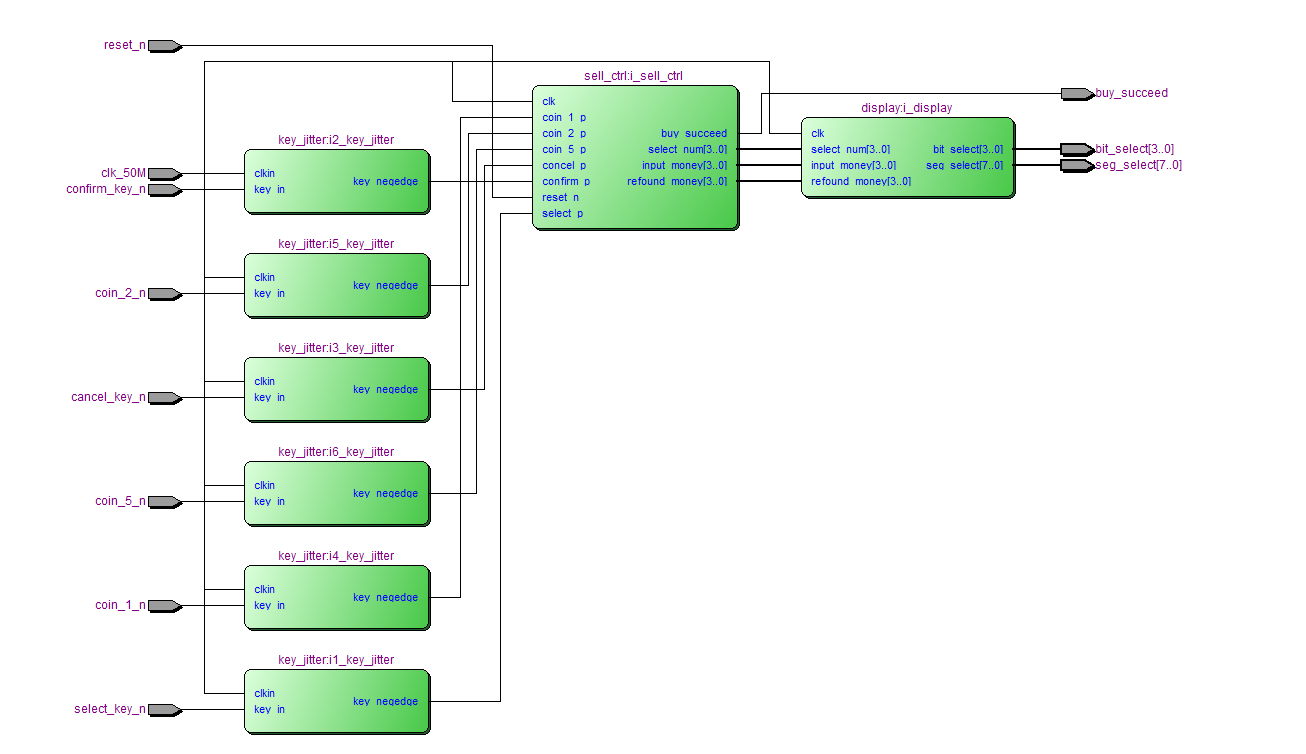

4.RTL图

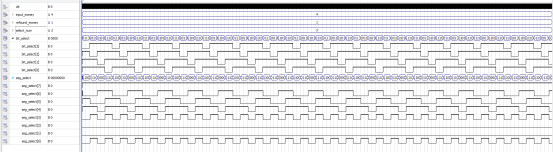

5.仿真图

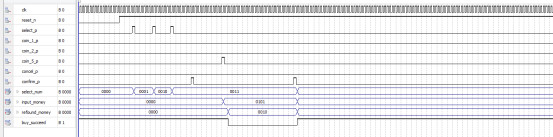

整体仿真图

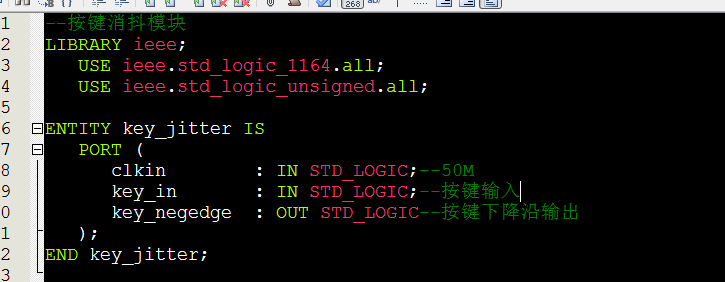

消抖模块仿真

售货控制模块仿真

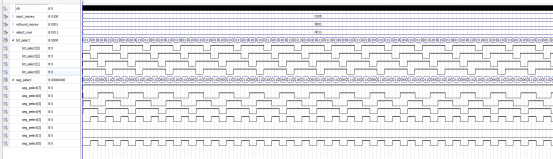

显示模块仿真

部分代码展示:

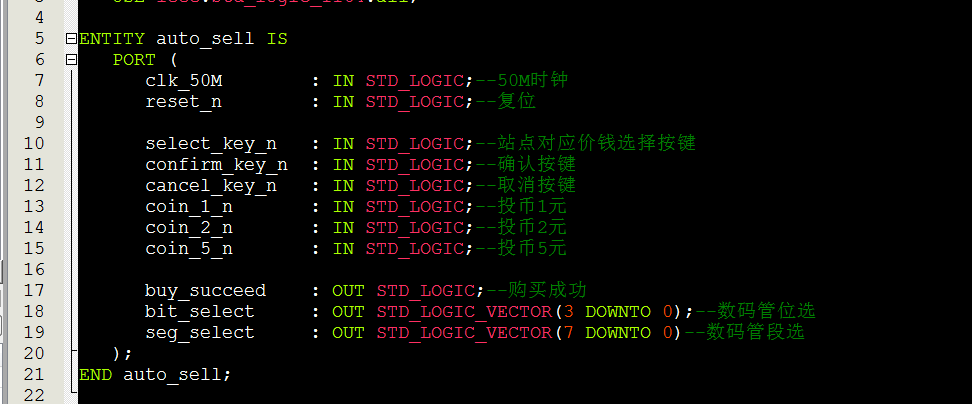

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
ENTITY auto_sell IS
   PORT (
      clk_50M        : IN STD_LOGIC;--50M时钟
      reset_n        : IN STD_LOGIC;--复位

      select_key_n   : IN STD_LOGIC;--站点对应票价选择按键
      confirm_key_n  : IN STD_LOGIC;--确认按键
      cancel_key_n   : IN STD_LOGIC;--取消按键
      coin_1_n       : IN STD_LOGIC;--投币1元
      coin_2_n       : IN STD_LOGIC;--投币2元
      coin_5_n       : IN STD_LOGIC;--投币5元

      buy_succeed    : OUT STD_LOGIC;--购买成功
      bit_select     : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--数码管位选
      seg_select     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--数码管段选
   );
END auto_sell;
ARCHITECTURE trans OF auto_sell IS

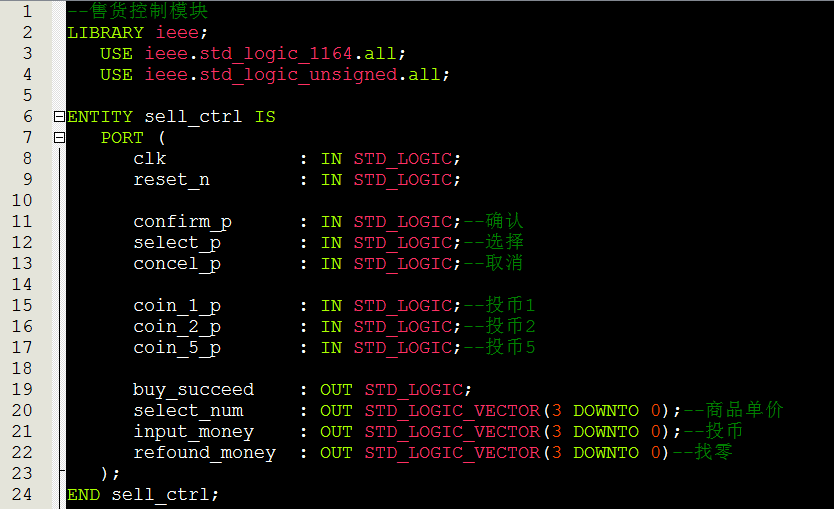

--售货控制模块
component sell_ctrl IS
   PORT (
      clk            : IN STD_LOGIC;
      reset_n        : IN STD_LOGIC;

      confirm_p      : IN STD_LOGIC;
      select_p       : IN STD_LOGIC;
      concel_p       : IN STD_LOGIC;

      coin_1_p       : IN STD_LOGIC;
      coin_2_p       : IN STD_LOGIC;
      coin_5_p       : IN STD_LOGIC;

      buy_succeed    : OUT STD_LOGIC;
      select_num     : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
      input_money    : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
      refound_money  : OUT STD_LOGIC_VECTOR(3 DOWNTO 0)
   );
END component;
--按键消抖模块
component key_jitter IS
   PORT (
      clkin        : IN STD_LOGIC;
      key_in       : IN STD_LOGIC;
      key_negedge  : OUT STD_LOGIC
   );
END component;
--显示模块
component display IS
   PORT (
      clk            : IN STD_LOGIC;

      select_num     : IN STD_LOGIC_VECTOR(3 DOWNTO 0);
      input_money    : IN STD_LOGIC_VECTOR(3 DOWNTO 0);
      refound_money  : IN STD_LOGIC_VECTOR(3 DOWNTO 0);

      bit_select     : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
      seg_select     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
   );
END component;

代码文件（付费下载）：
