整点报时数字电子时钟设计VHDL代码Quartus 正点原子开拓者开发板

名称：整点报时数字电子时钟设计VHDL代码Quartus  正点原子开拓者开发板

软件：Quartus

语言：VHDL

代码功能：

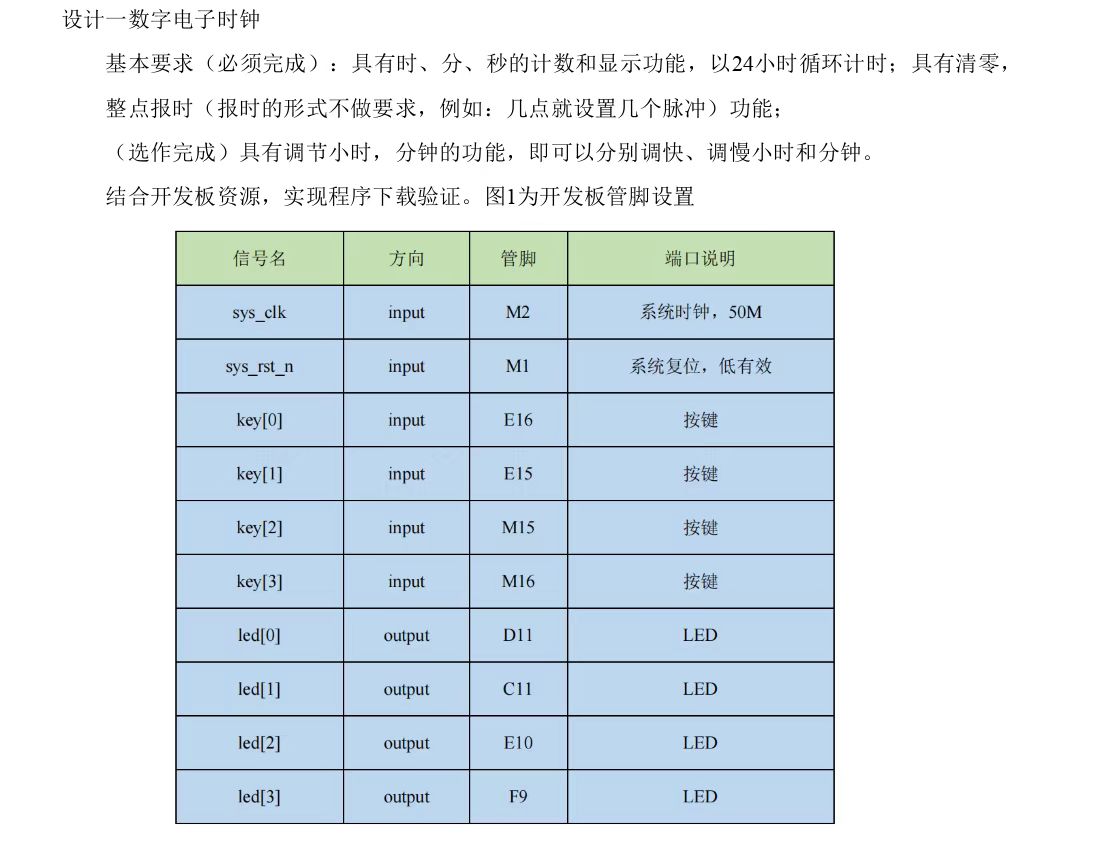

设计一数字电子时钟

基本要求(必须完成):具有时、分、秒的计数和显示功能,以24小时循环计时;具有清零,整点报时(报时的形式不做要求,例如:几点就设置几个脉冲)功能

(选作完成)具有调节小时,分钟的功能,即可以分别调快、调慢小时和分钟。结合开发板资源,实现程序下载验证。图1为开发板管脚设置

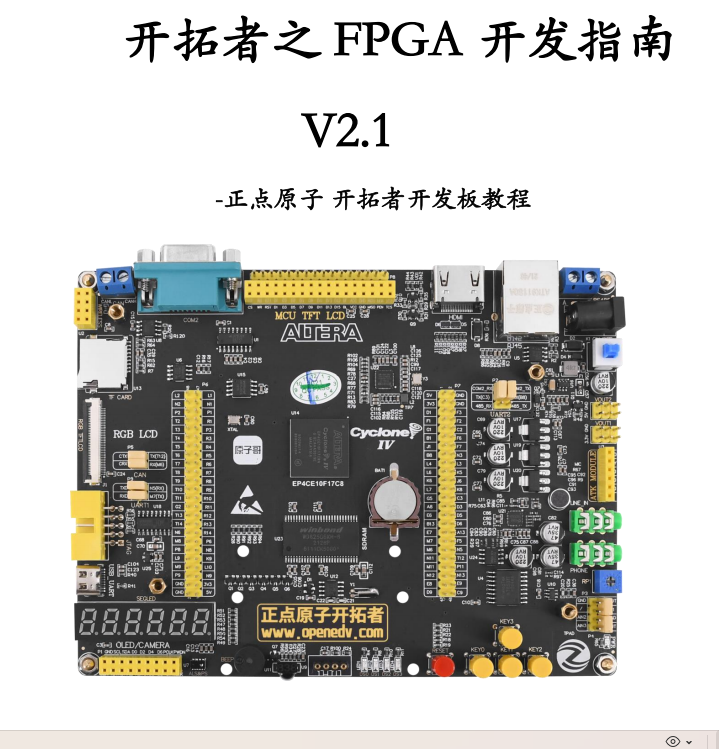

本代码已在正点原子开拓者开发板验证，正点原子开拓者开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

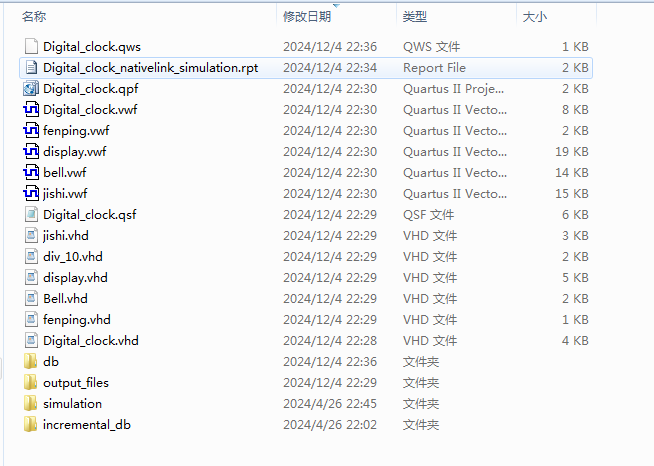

1. 工程文件

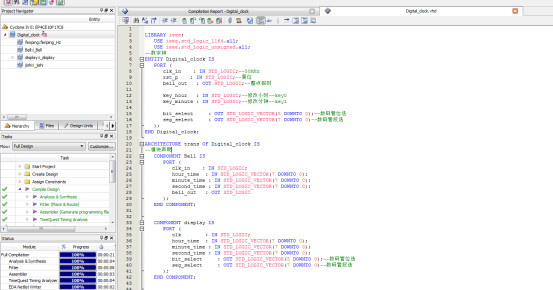

2. 程序文件

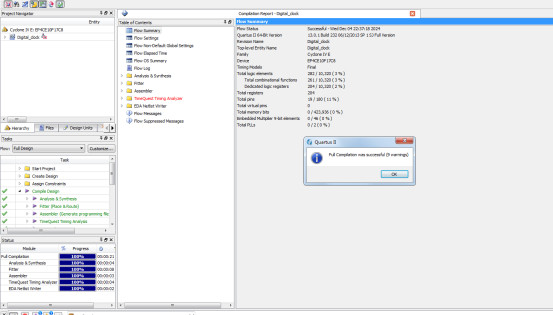

3. 程序编译

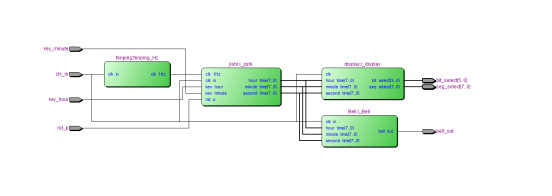

4. RTL图

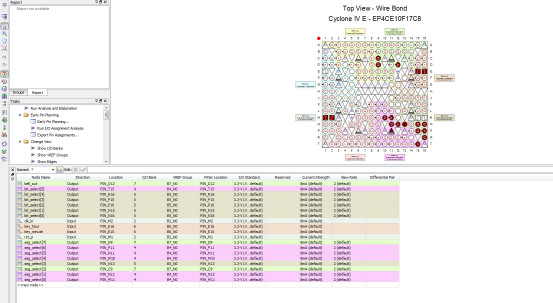

5. 管脚分配

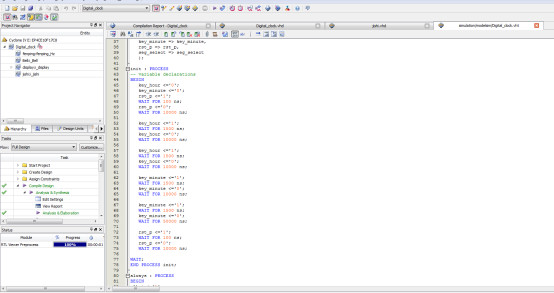

6. Testbench

7. 仿真图

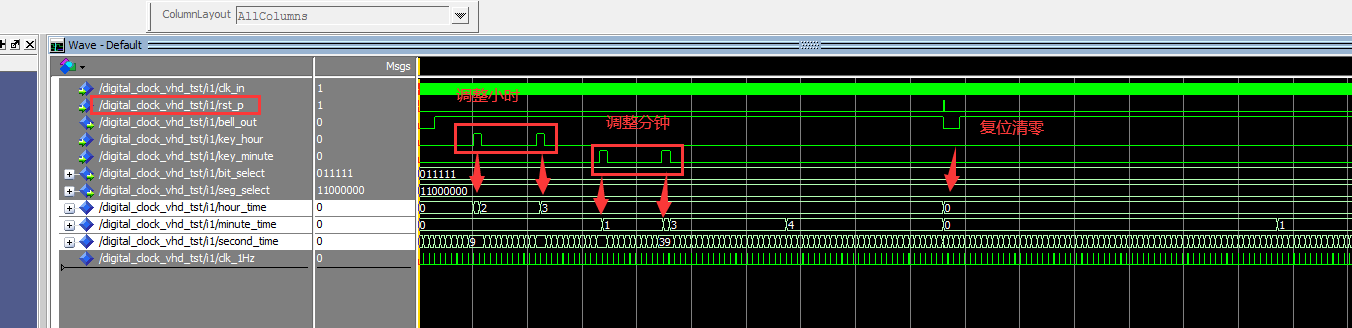

顶层仿真

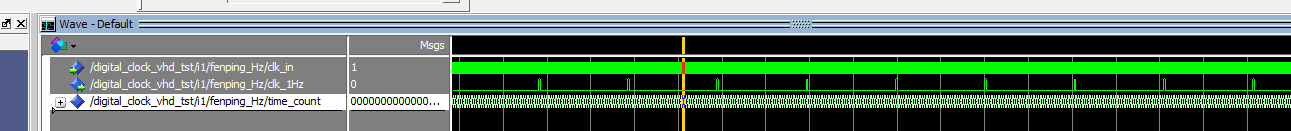

分频模块

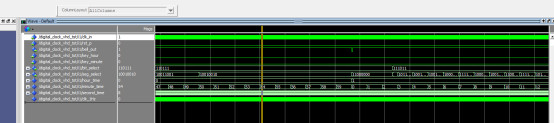

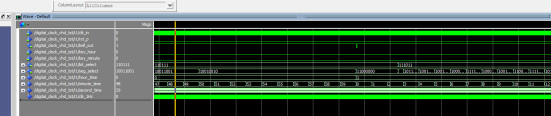

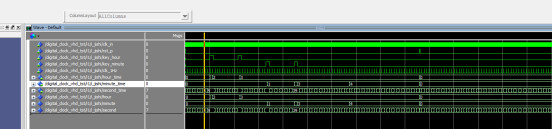

计时模块

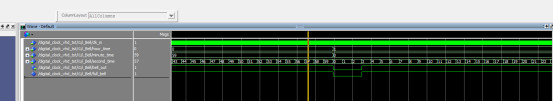

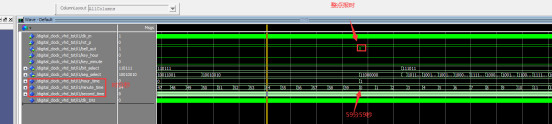

报时模块

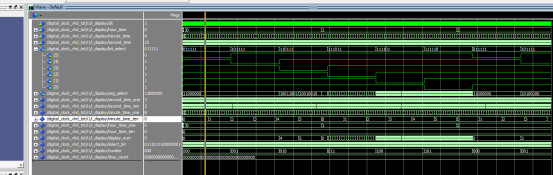

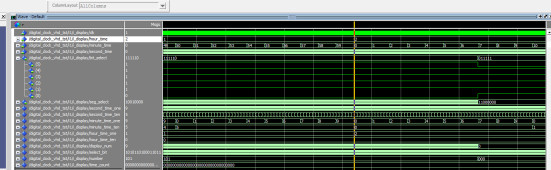

显示模块

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--数字钟
ENTITY Digital_clock IS
   PORT (
      clk_in    : IN STD_LOGIC;--50MHz
rst_p    : IN STD_LOGIC;--复位--reset
      bell_out   : OUT STD_LOGIC;--整点报时
key_hour   : IN STD_LOGIC;--修改小时--长按--Key0
key_minute : IN STD_LOGIC;--修改分钟--长按--Key1
      bit_select     : OUT STD_LOGIC_VECTOR(5 DOWNTO 0);--数码管位选
      seg_select     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--数码管段选
   );
END Digital_clock;
ARCHITECTURE trans OF Digital_clock IS
--模块声明
   COMPONENT Bell IS
      PORT (
         clk_in    : IN STD_LOGIC;
         hour_time  : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         minute_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         second_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         bell_out   : OUT STD_LOGIC
      );
   END COMPONENT;

   COMPONENT display IS
      PORT (
         clk        : IN STD_LOGIC;
         hour_time  : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         minute_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         second_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
bit_select     : OUT STD_LOGIC_VECTOR(5 DOWNTO 0);--数码管位选
seg_select     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--数码管段选
      );
   END COMPONENT;

   COMPONENT fenping IS
      PORT (
         clk_in    : IN STD_LOGIC;
         clk_1Hz    : OUT STD_LOGIC
      );
   END COMPONENT;

   COMPONENT jishi IS
      PORT (
         clk_in    : IN STD_LOGIC;
rst_p    : IN STD_LOGIC;--复位
key_hour   : IN STD_LOGIC;--修改小时
key_minute : IN STD_LOGIC;--修改分钟
         clk_1Hz    : IN STD_LOGIC;
         hour_time  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         minute_time : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         second_time : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
      );
   END COMPONENT;

   SIGNAL hour_time         : STD_LOGIC_VECTOR(7 DOWNTO 0);
   SIGNAL minute_time       : STD_LOGIC_VECTOR(7 DOWNTO 0);
   SIGNAL second_time       : STD_LOGIC_VECTOR(7 DOWNTO 0);

   SIGNAL clk_1Hz           : STD_LOGIC;
BEGIN
   --分频到1Hz
   fenping_Hz : fenping
      PORT MAP (
         clk_in  => clk_in,
         clk_1Hz  => clk_1Hz
      );

代码文件（付费下载）：
