UART串口收发及LCD1602显示设计Verilog代码Quartus ep1c3开发板

名称：UART串口收发及LCD1602显示设计Verilog代码Quartus  ep1c3开发板

软件：Quartus

语言：Verilog

代码功能：

UART串口收发及LCD1602显示

1、设计串口发送和接收代码

2、按下发送键，将端口预置的数据发送出去

3、接收的数据通过LCD1602显示

LCD1602显示内容为：

" receive data=*** "//液晶显示的第一行的数据

" My UART TEST  "   //液晶显示的第二行的数据

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

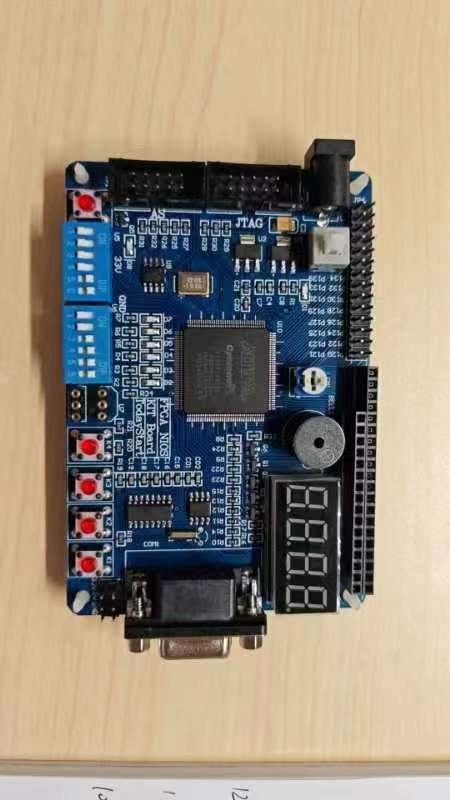

本代码已在ep1c3开发板验证，ep1c3开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

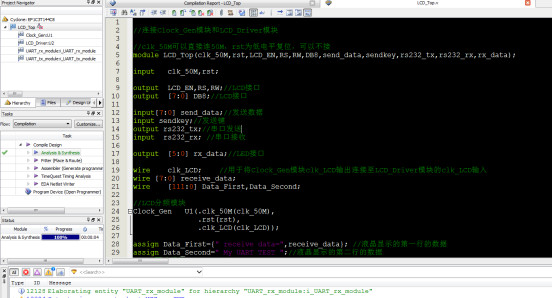

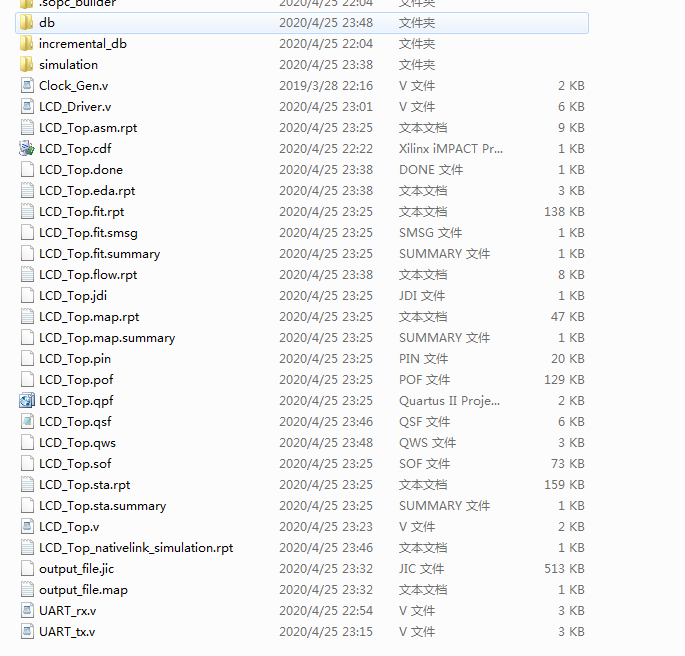

1. 工程文件

2. 程序文件

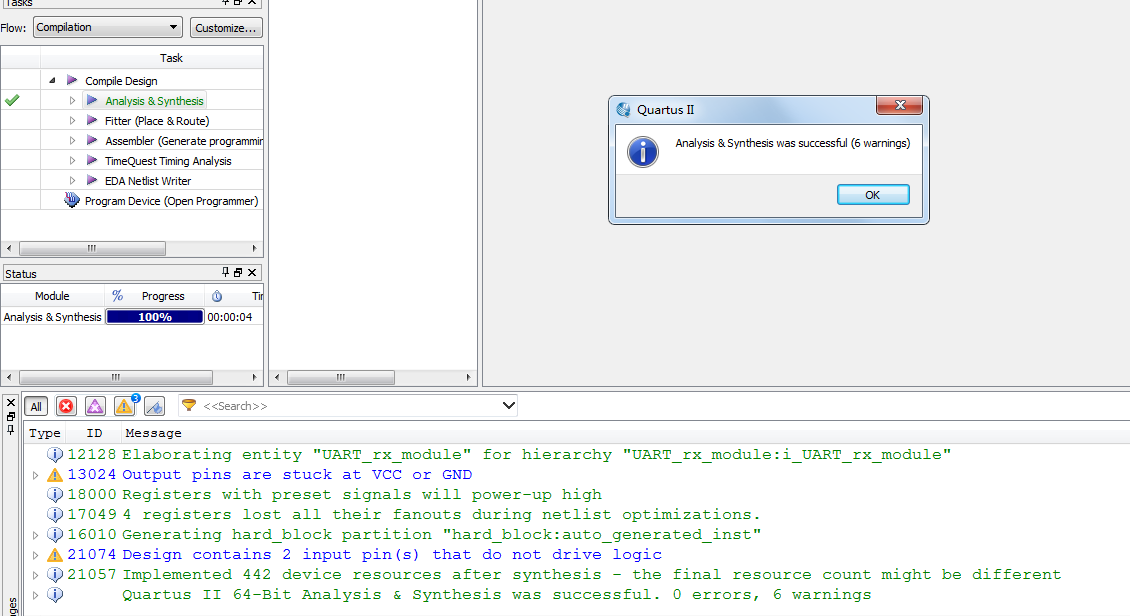

3. 程序编译

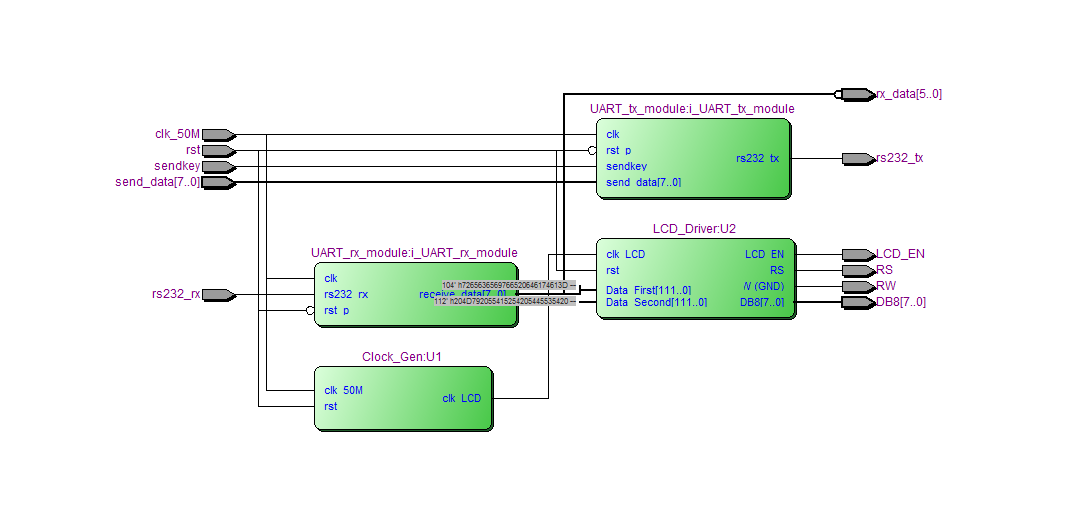

4. RTL图

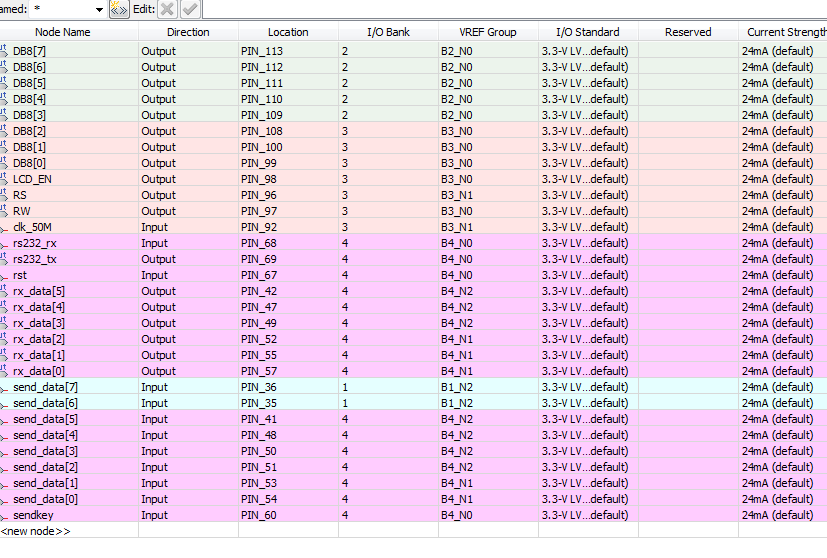

5. 管脚分配

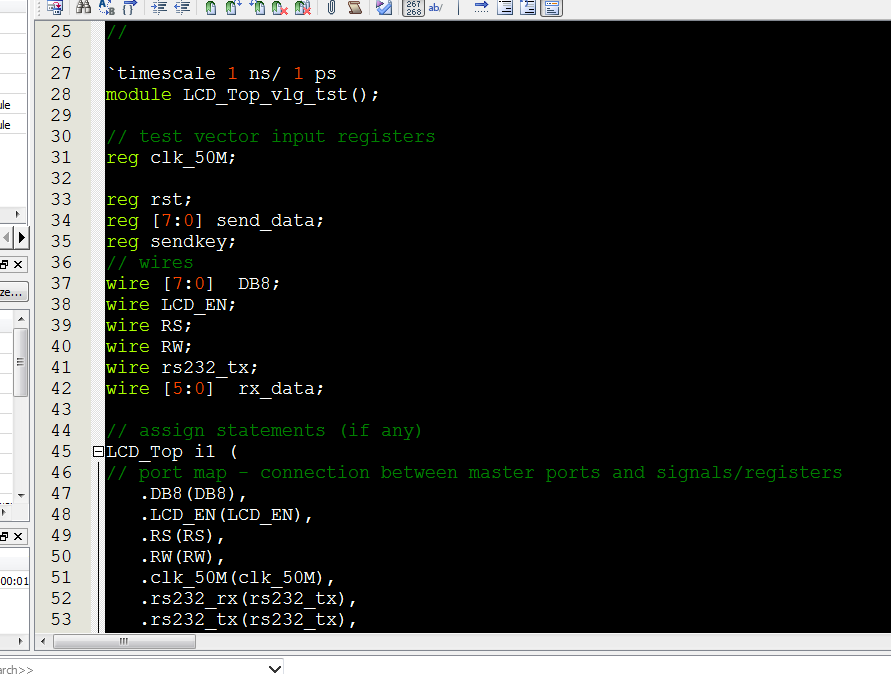

6. Testbench

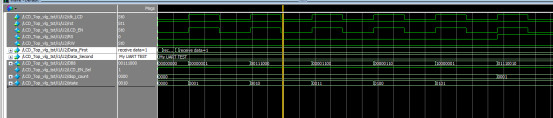

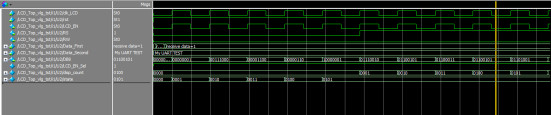

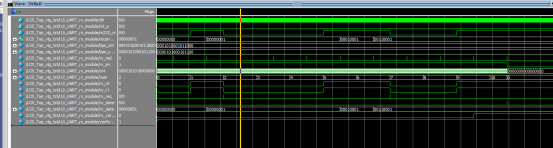

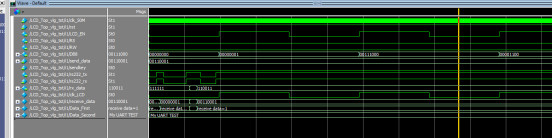

7. 仿真图

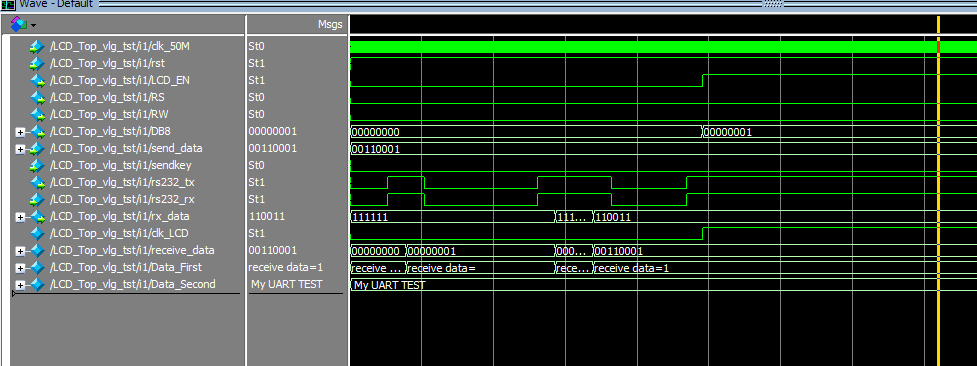

整体仿真

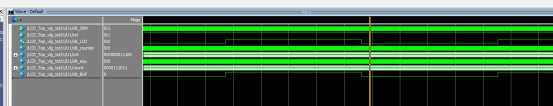

LCD分频模块

LCD驱动模块

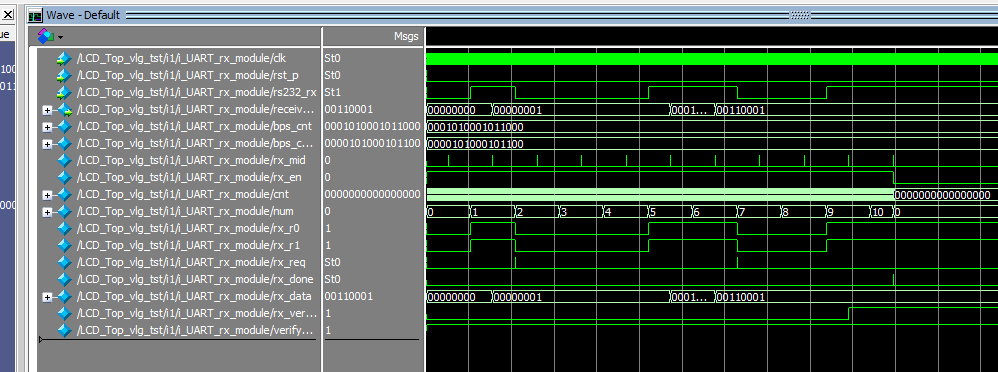

串口接收模块

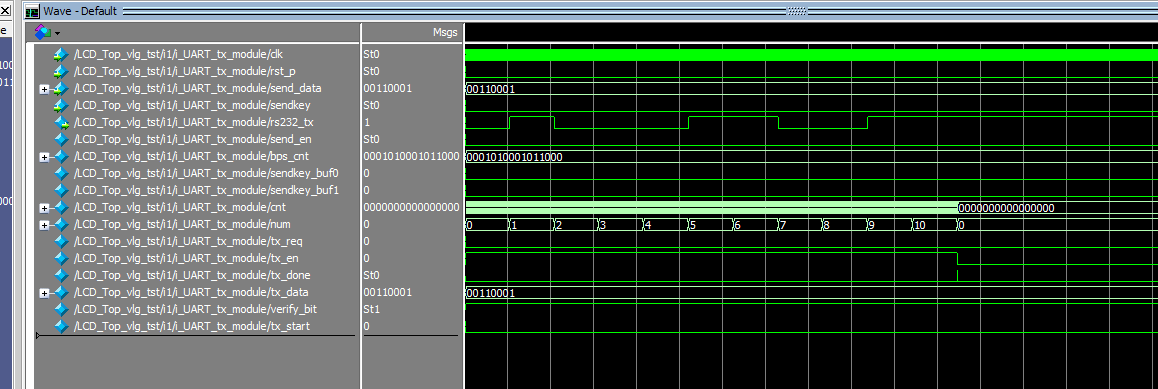

串口发送模块

部分代码展示:

/****************为LCD_Drvier模块产生500Hz的时钟信号**************/
module Clock_Gen(clk_50M,rst,clk_LCD);
input   clk_50M,rst;                //rst为全局复位信号（高电平有效）
output  clk_LCD;
wire    clk_counter;
reg     [11:0]  cnt;                  //对时钟进行计数分频
wire    clk_equ;
reg     [9:0] count;
reg     clk_BUF;
parameter       counter = 48;     //多少分频
/********************************************************************************
** 模块名称：分频器
** 功能描述：通过计数器实现分频功能.
********************************************************************************/

always@(posedge clk_50M)
begin
if(!rst)                            //低电平复位
cnt <= 12'd0;
else if(clk_equ)
cnt <= 12'd0;
else
    cnt <= cnt+1'b1;
end

代码文件（付费下载）：
