简易电子秒表设计Verilog代码Quartus DE2-115开发板

名称：简易电子秒表设计Verilog代码Quartus  DE2-115开发板

软件：Quartus

语言：Verilog

代码功能：

基本功能

⑴ 基本电子秒表具有分、秒、1/10秒显示，具有启动、停止、暂停、归零四个按键；

⑵ 当秒表归零后，按动启动键，秒表开始计时；之后按动停止键，秒表停止，显示器显示停止时刻时间；若开始计时后，按动暂停键，秒表停止，显示器显示暂停时刻时间，再次按动暂停键，秒表继续计时；

⑶ 倒计时功能：秒表归零后，按动倒计时置数键后，手动设置倒计时时长分和秒。设置结束后，按动启动键，开始倒计时，倒计时结束后，发出提示音，提示音时长自定；

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

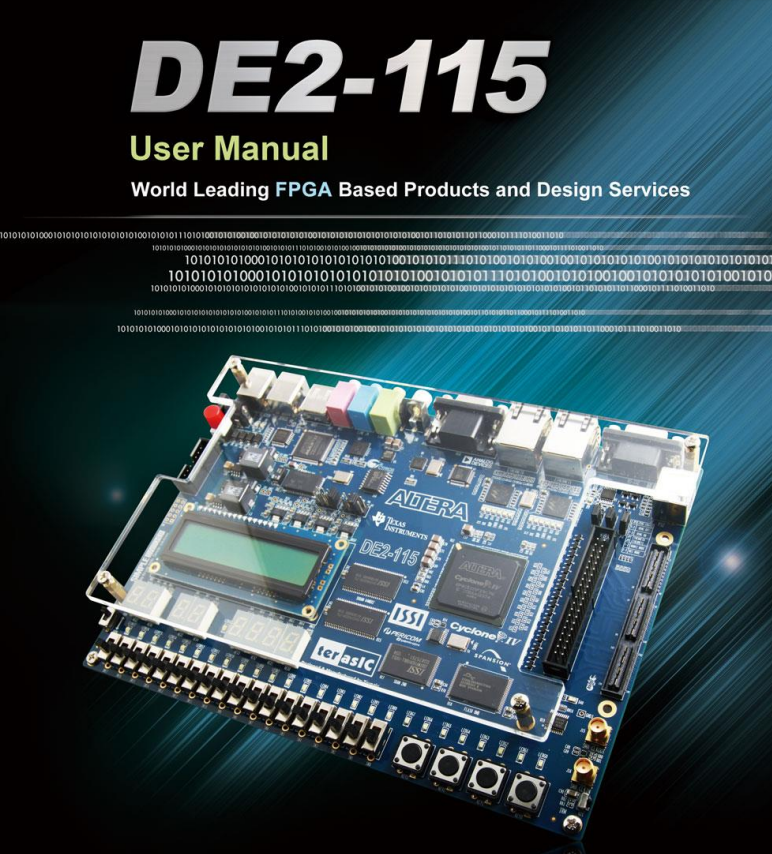

本代码已在DE2-115开发板验证，DE2-115开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

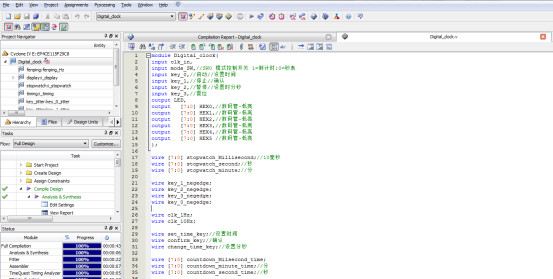

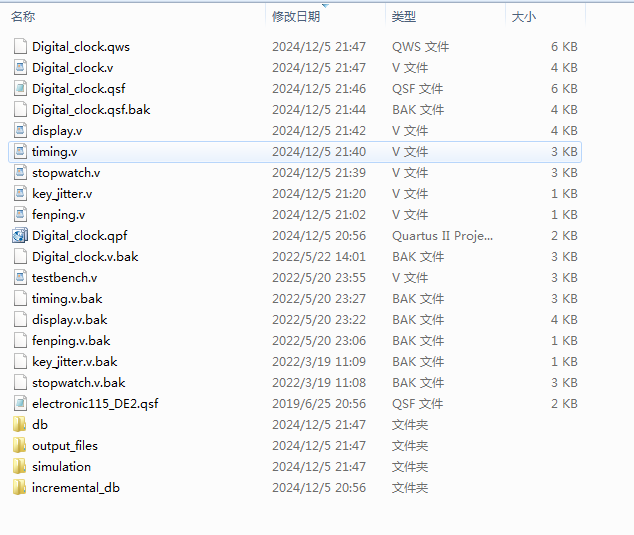

1、工程文件

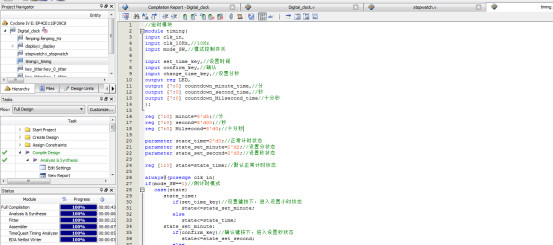

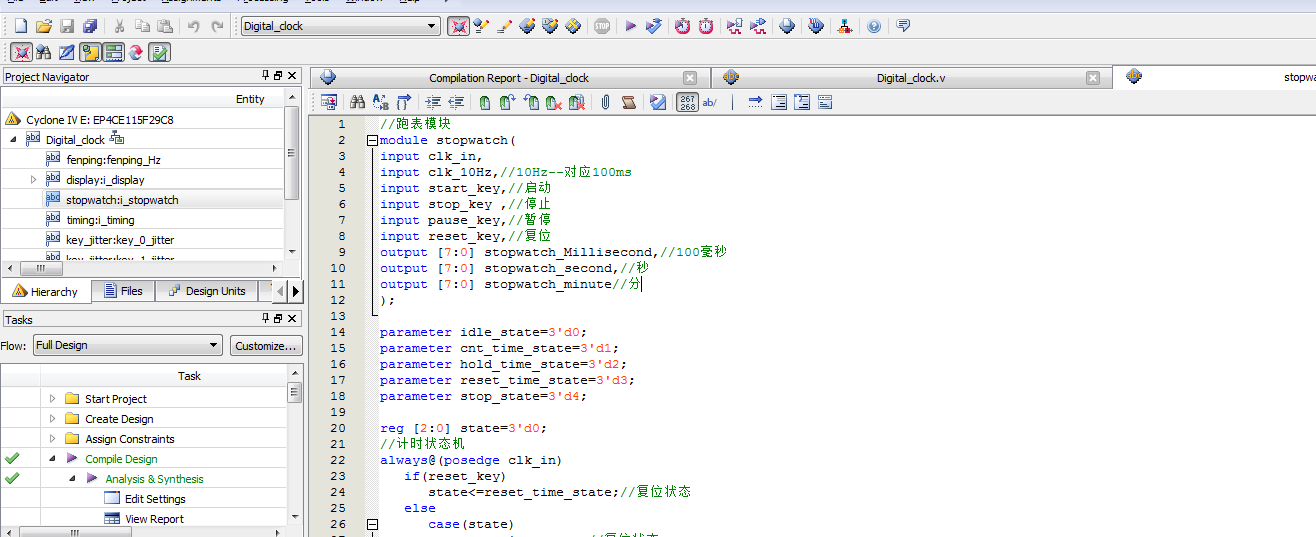

2、程序文件

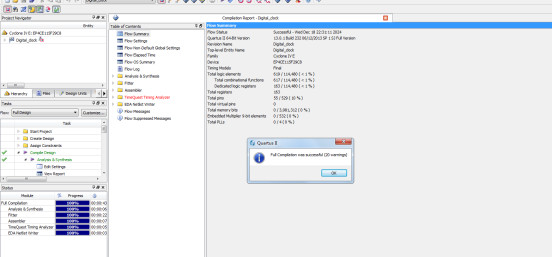

3、程序编译

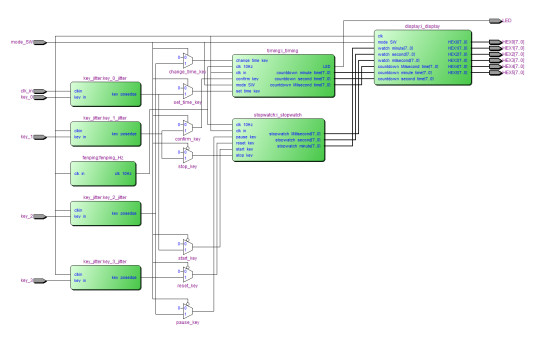

4、RTL图

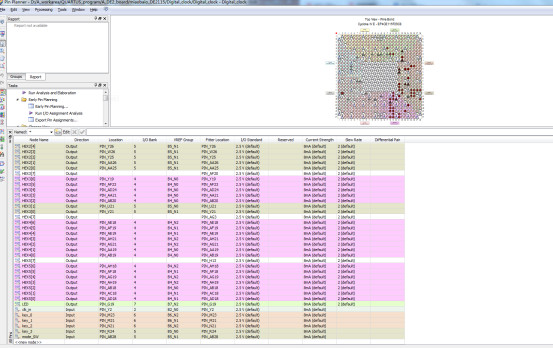

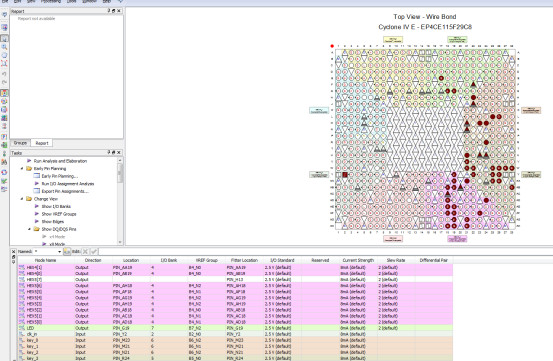

5、管脚分配

部分代码展示:

module Digital_clock(
input clk_in,
input mode_SW,//SW0 模式控制开关 1=倒计时;0=秒表
input key_0,//启动//设置时间
input key_1,//停止//确认
input key_2,//暂停//设置时分秒
input key_3,//复位
output LED,
output   [7:0] HEX0,//数码管-低亮
output   [7:0] HEX1,//数码管-低亮
output   [7:0] HEX2,//数码管-低亮
output   [7:0] HEX3,//数码管-低亮
output   [7:0] HEX4,//数码管-低亮
output   [7:0] HEX5 //数码管-低亮
);
wire [7:0] stopwatch_Millisecond;//10毫秒
wire [7:0] stopwatch_second;//秒
wire [7:0] stopwatch_minute;//分
wire key_1_negedge;
wire key_2_negedge;
wire key_3_negedge;
wire key_0_negedge;
wire clk_1Hz;
wire clk_10Hz;
wire set_time_key;//设置时间
wire confirm_key;//确认
wire change_time_key;//设置分秒
wire [7:0] countdown_Milsecond_time;
wire [7:0] countdown_minute_time;//分
wire [7:0] countdown_second_time;//秒
wire start_key;//启动
wire stop_key ;//停止
wire pause_key;//暂停
wire reset_key;//复位

代码文件（付费下载）：
