自动量程等精度频率计设计Verilog代码Quartus DE2-115开发板

名称：自动量程等精度频率计设计Verilog代码Quartus  DE2-115开发板

软件：Quartus

语言：Verilog

代码功能：

自动量程等精度频率计

1、使用等精度测频法设计频率计

2、频率分2档,1Hz和1KHz，当检测到频率大于1MHz时，自动切换到KHz单位

3、闸门信号1秒

4、被测频率超过50M时输出超量程指示

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

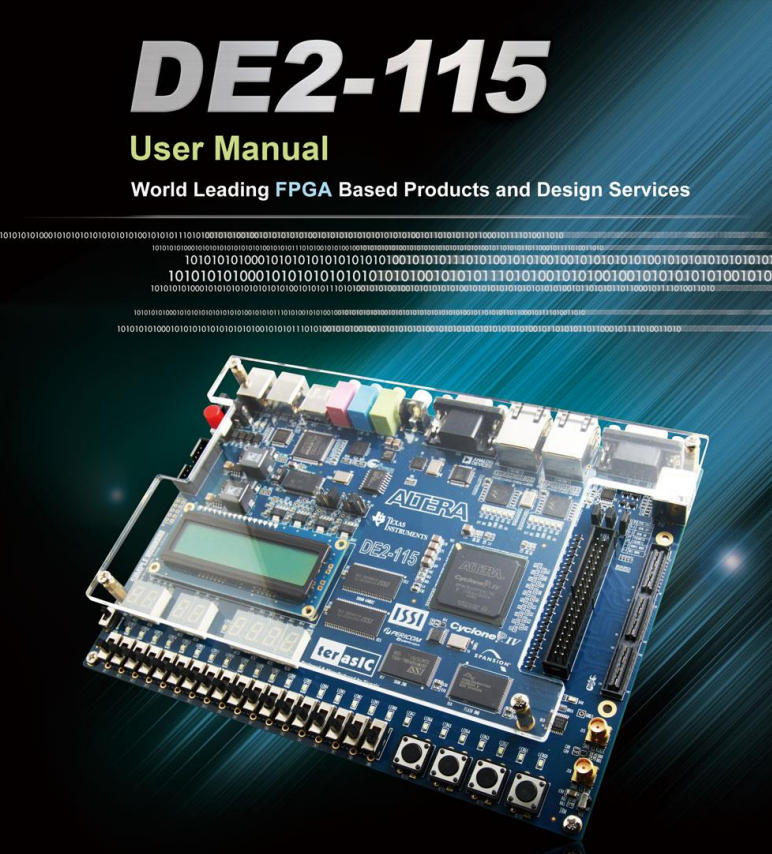

本代码已在DE2-115开发板验证，DE2-115开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

频率计设计.doc

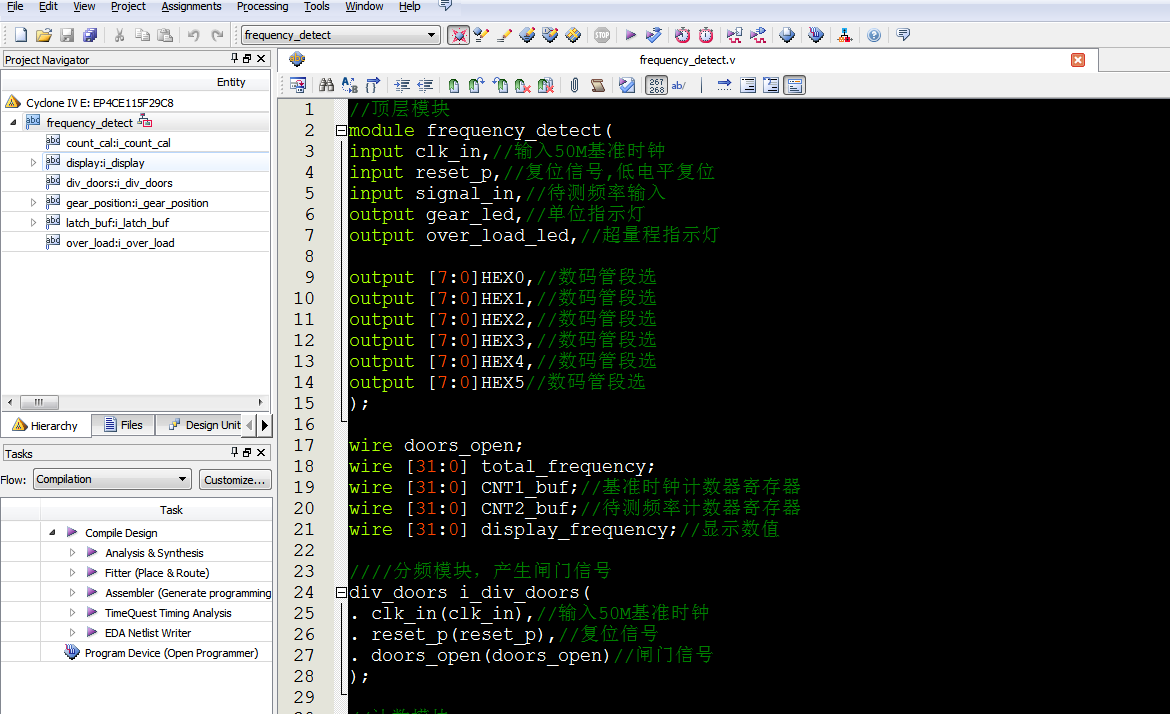

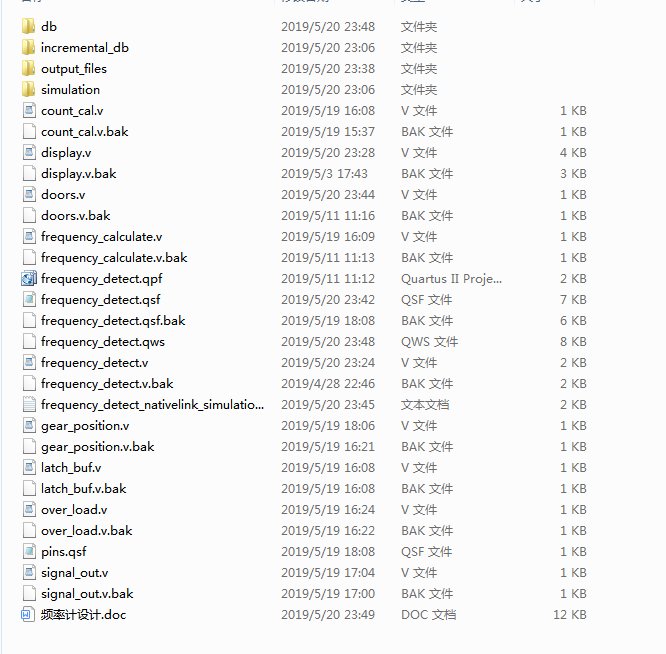

1. 工程文件

2. 程序文件

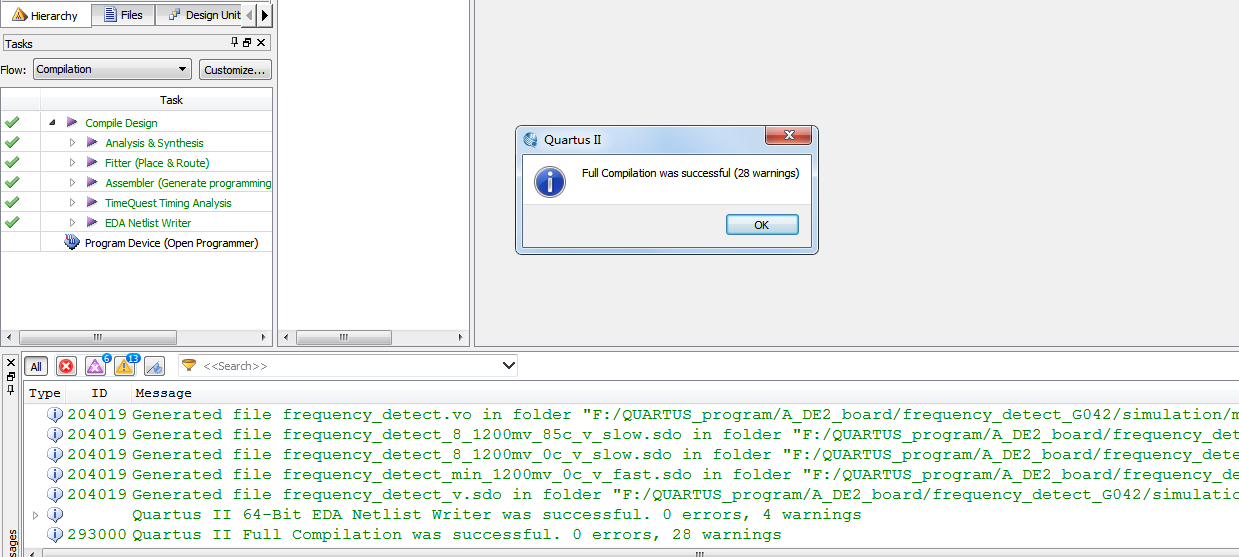

3. 程序编译

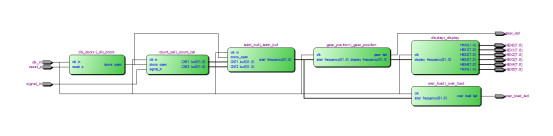

4. 程序RTL图（结构图）

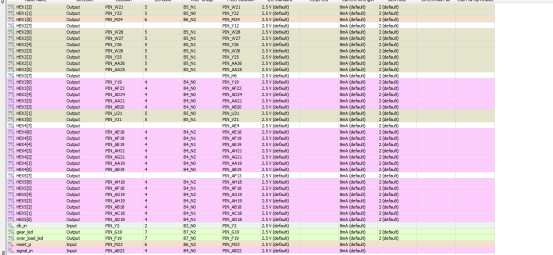

5. 管脚分配

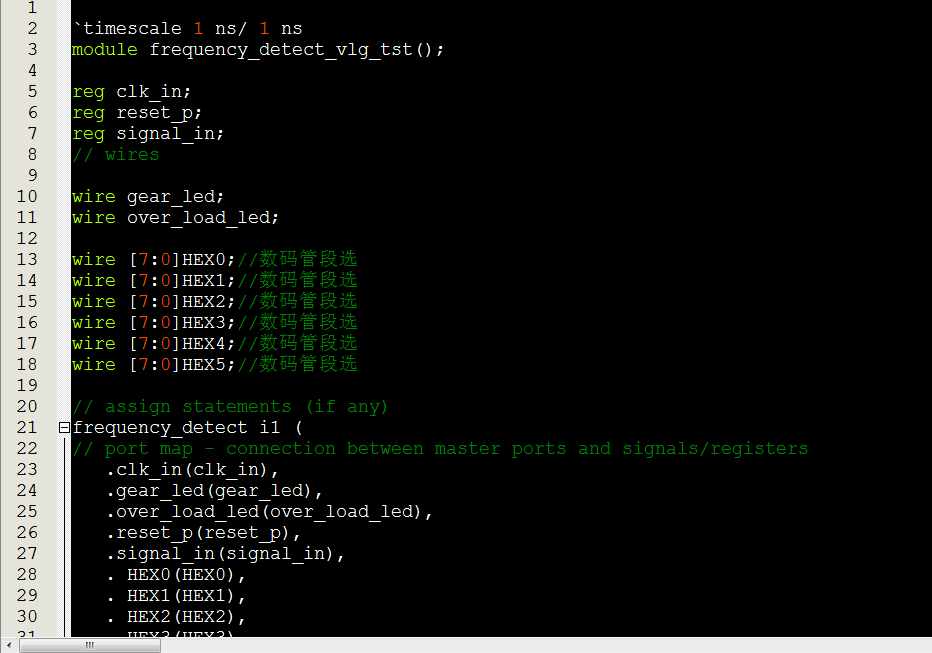

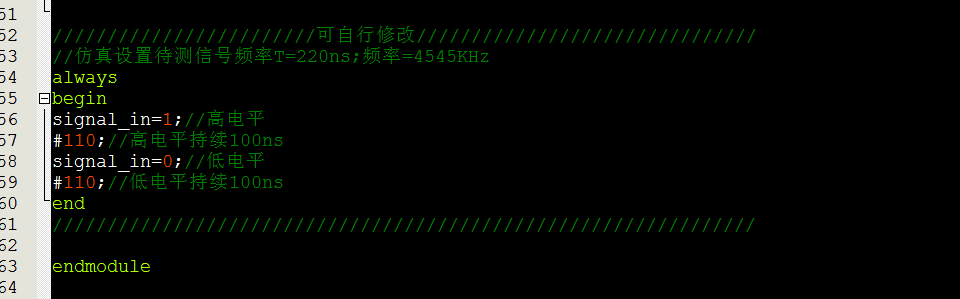

6. Testbench

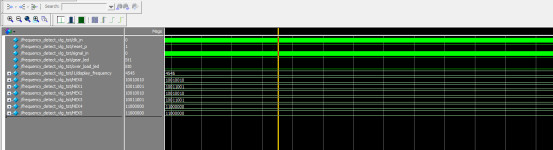

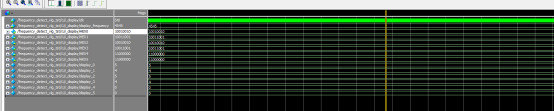

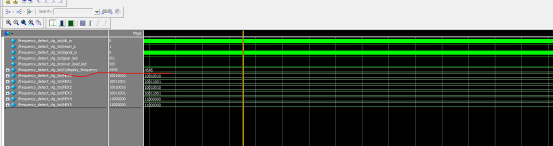

7. 仿真图

上图可看出测得频率为4545KHz，与testbench设置的待测信号频率一致，仿真正确

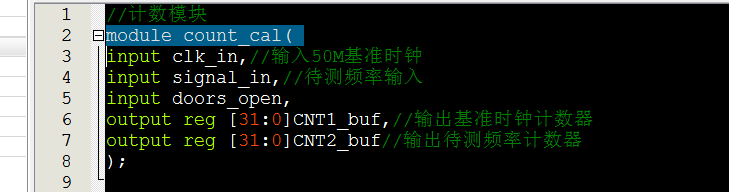

计数模块

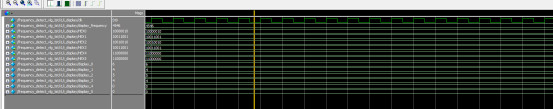

显示模块

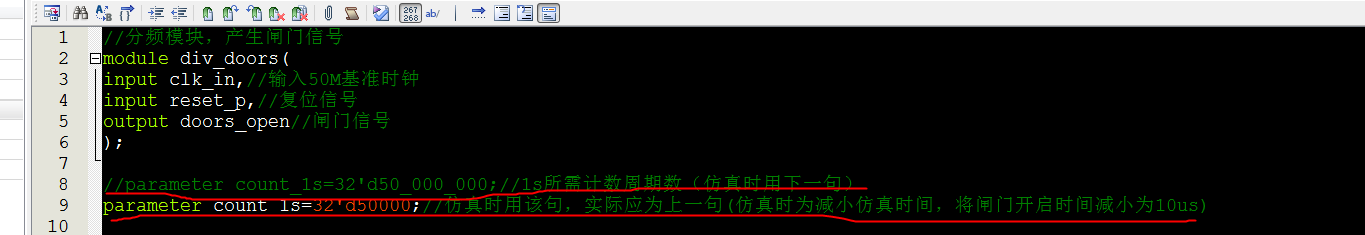

闸门信号产生模块

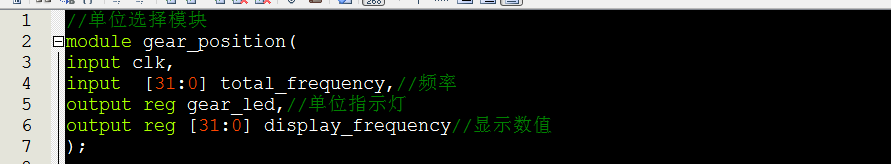

单位选择模块

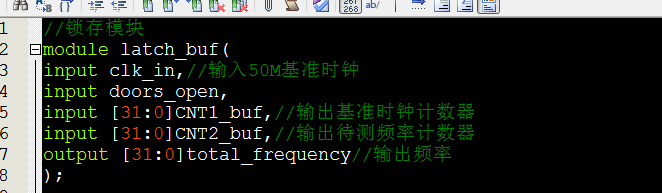

锁存模块

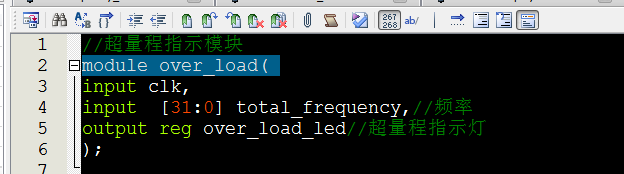

超量程模块

部分代码展示:

//顶层模块
module frequency_detect(
input clk_in,//输入50M基准时钟
input reset_p,//复位信号,低电平复位
input signal_in,//待测频率输入
output gear_led,//单位指示灯
output over_load_led,//超量程指示灯
output [7:0]HEX0,//数码管段选
output [7:0]HEX1,//数码管段选
output [7:0]HEX2,//数码管段选
output [7:0]HEX3,//数码管段选
output [7:0]HEX4,//数码管段选
output [7:0]HEX5//数码管段选
);
wire doors_open;
wire [31:0] total_frequency;
wire [31:0] CNT1_buf;//基准时钟计数器寄存器
wire [31:0] CNT2_buf;//待测频率计数器寄存器
wire [31:0] display_frequency;//显示数值
////分频模块，产生闸门信号
div_doors i_div_doors(
. clk_in(clk_in),//输入50M基准时钟
. reset_p(reset_p),//复位信号
. doors_open(doors_open)//闸门信号
);
//计数模块
count_cal i_count_cal(
. clk_in(clk_in),//输入50M基准时钟
. signal_in(signal_in),//待测频率输入
. doors_open(doors_open),
. CNT1_buf(CNT1_buf),//输出基准时钟计数器
. CNT2_buf(CNT2_buf)//输出待测频率计数器
);

代码文件（付费下载）：
