QPSK调制和解调设计VHDL代码Quartus仿真

名称：QPSK调制和解调设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

QPSK调制和解调

 使用VHDL语言进行QPSK调制和解调，并进行仿真

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

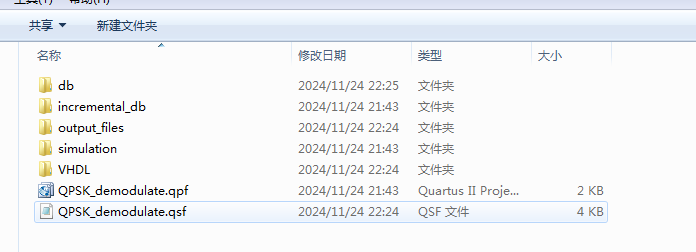

1. 工程文件

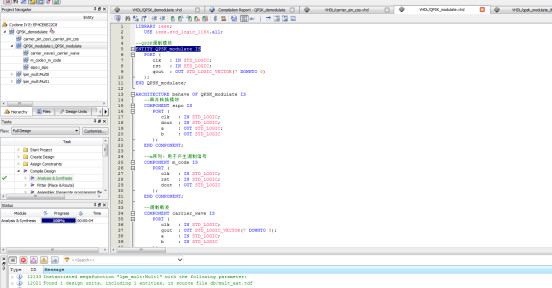

2. 程序文件

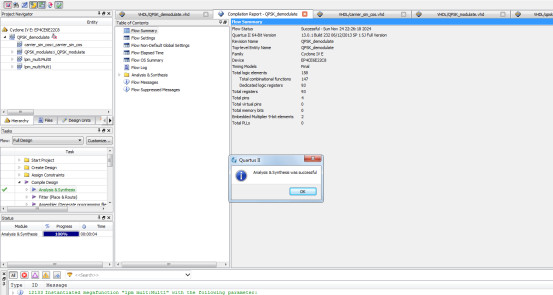

3. 程序编译

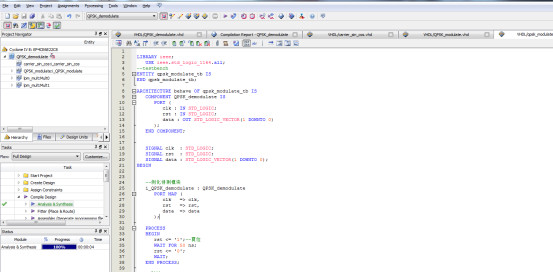

4. Testbench

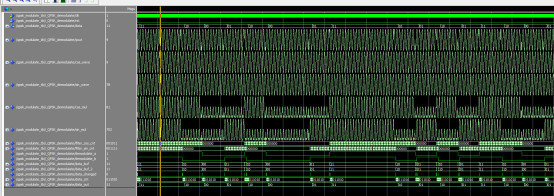

5. 仿真图

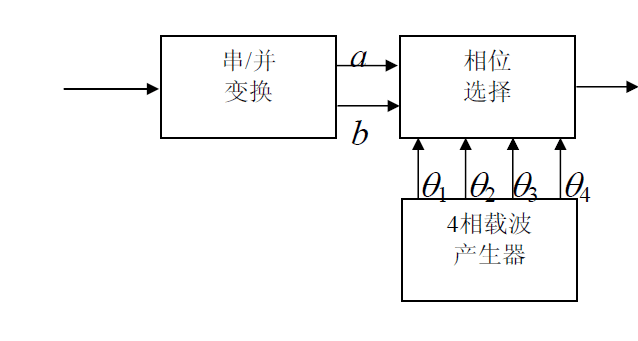

调制过程：首先通过m序列产生随机信号，作为调制信号，再将改信号转换为2为并行数

据，通过在正弦波基础上改变相位得到QPSK信号。

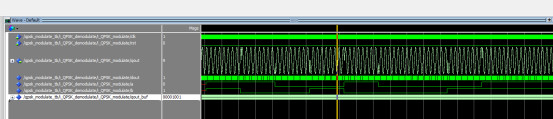

5.1 QPSK调制部分

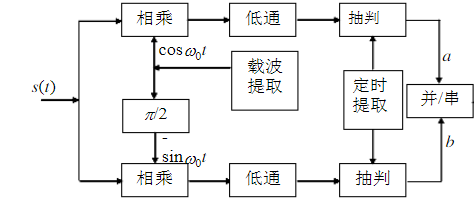

解调过程：将QPSK信号与sin和cos载波相乘，再对相乘的结果进行滤波，即可解调得到原信号。

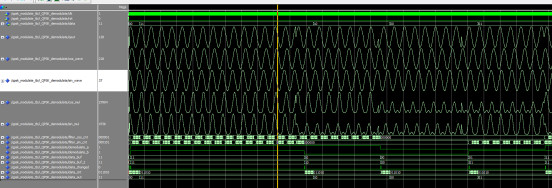

5.2 QPSK解调部分

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--载波模块
ENTITY carrier_sin_cos IS
   PORT (
      clk       : IN STD_LOGIC;--时钟
      rst       : IN STD_LOGIC;--复位
      cos_wave  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--cos波形
      sin_wave  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--sin波形
   );
END carrier_sin_cos;
ARCHITECTURE behave OF carrier_sin_cos IS

   SIGNAL valu    : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000000";
   SIGNAL count   : STD_LOGIC_VECTOR(4 DOWNTO 0) := "00000";

   SIGNAL valu_2  : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000000";
   SIGNAL count_2 : STD_LOGIC_VECTOR(4 DOWNTO 0) := "00000";
BEGIN
   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         IF (rst = '1') THEN
            count <= "00000";
         ELSIF (count = "11111") THEN
            count <= "00000";
         ELSE
            count <= count + "00001";--count计数
         END IF;
      END IF;
   END PROCESS;

   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         IF (rst = '1') THEN
            valu <= "10000000";
         ELSE
