序列发生器和序列检测器设计VHDL代码Quartus仿真

名称：序列发生器和序列检测器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

序列发生器和序列检测器

1、使用状态机的方法设计序列检测器，检测“1100”序列

2、设计伪随机序列发生器,用于作为序列检测器的检测源

3、通过触发器输出检测结果

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

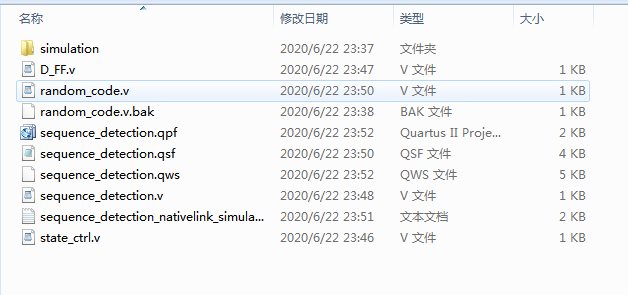

1. 工程文件

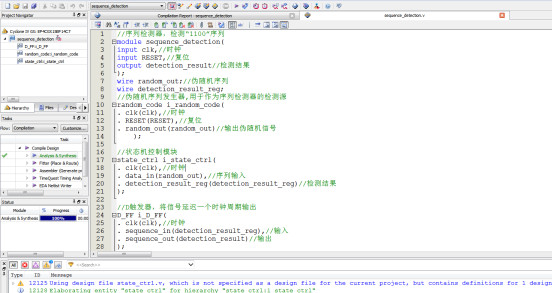

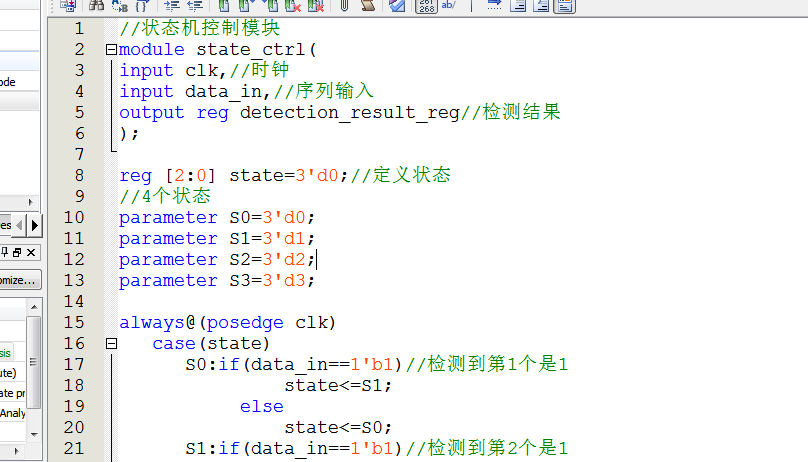

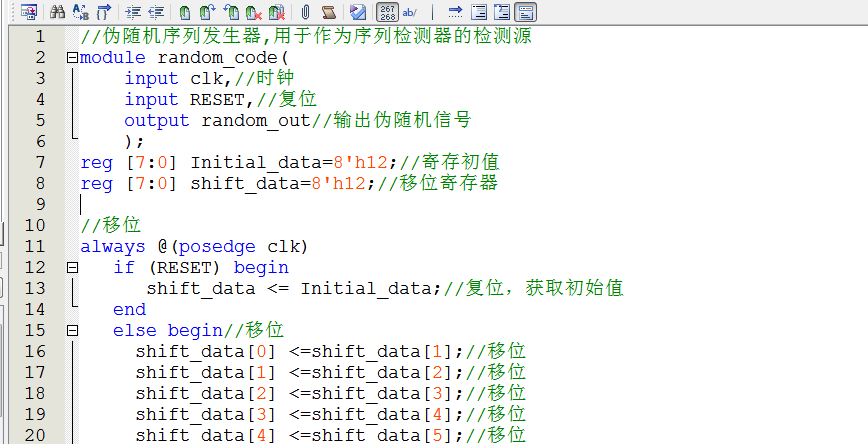

2. 程序文件

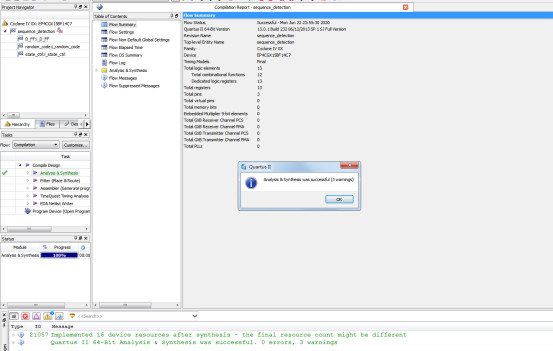

3. 程序编译

4. RTL图

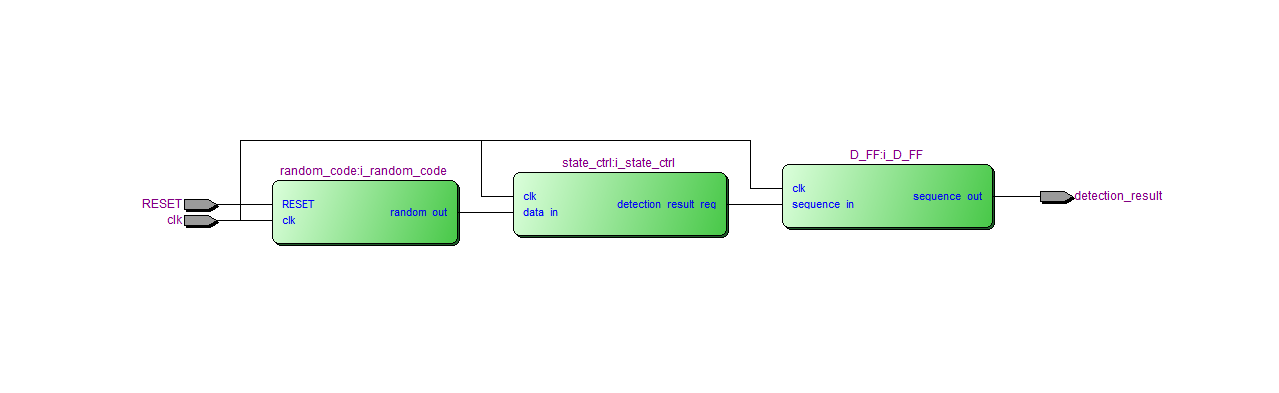

整体RTL

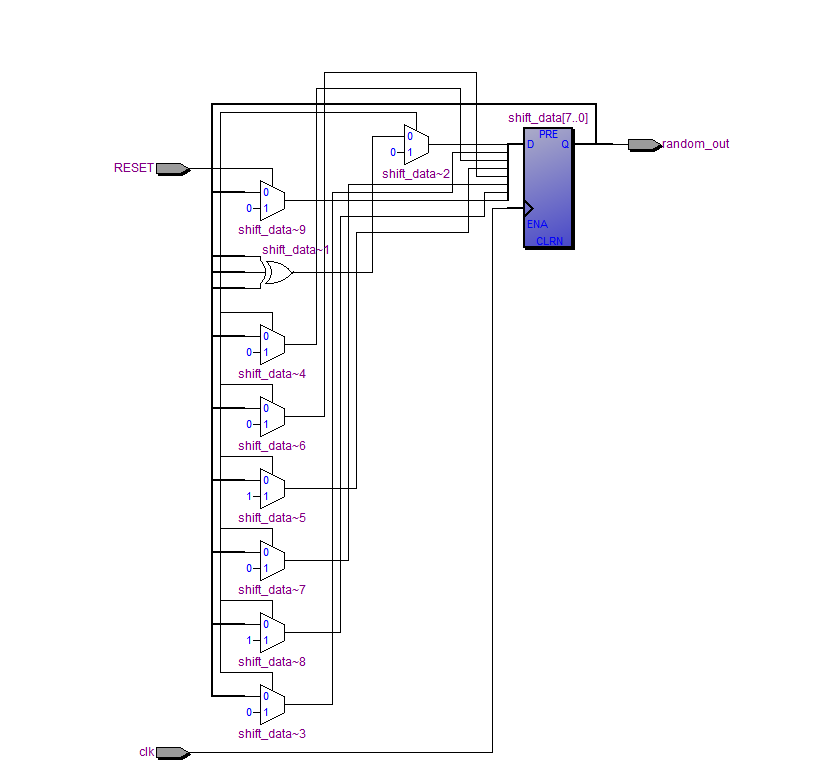

M序列RTL

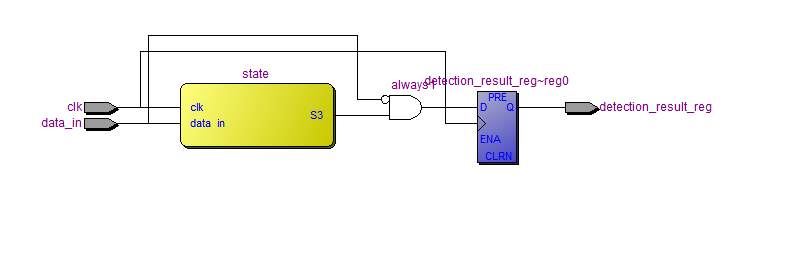

状态控制模块RTL

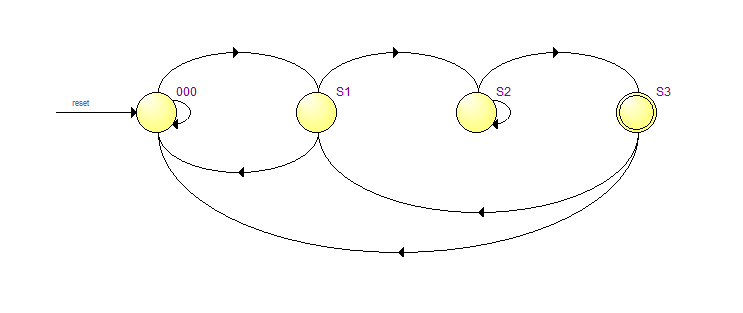

状态机视图

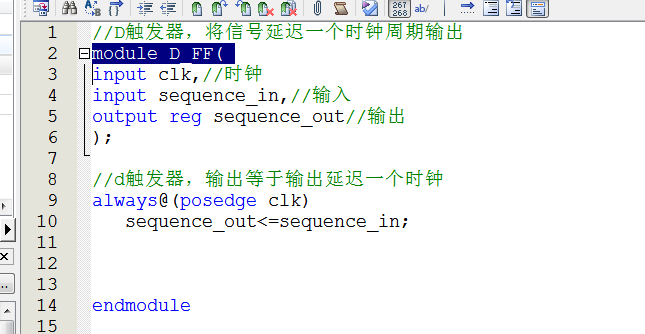

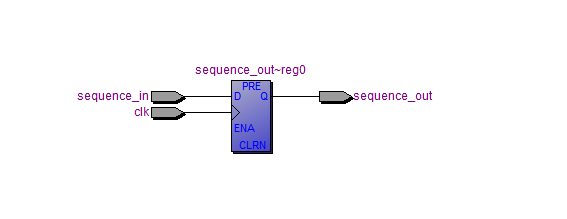

D触发器模块RTL

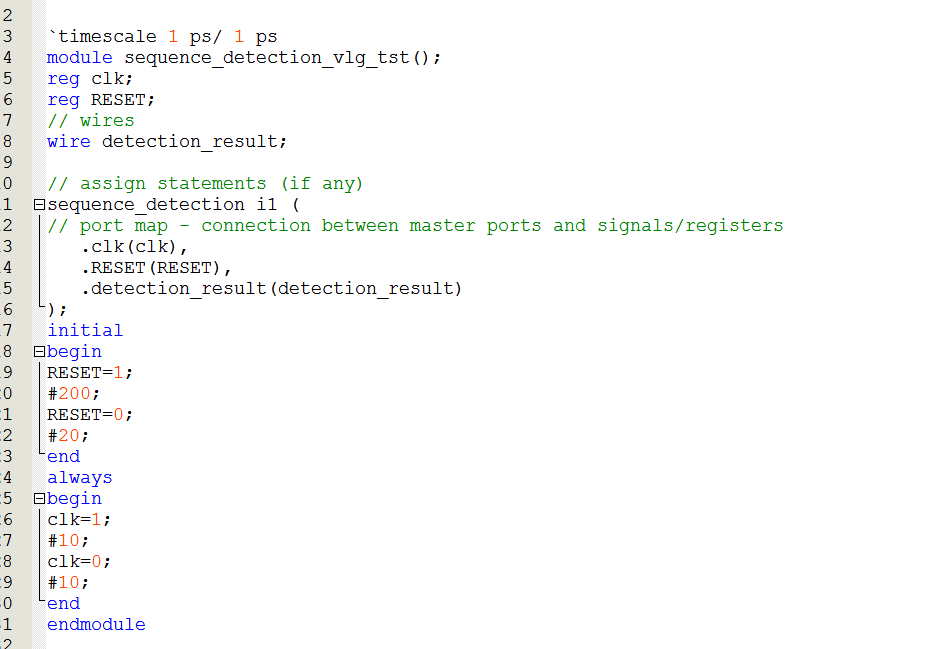

5. Testbench

6. 仿真图

整体仿真

M序列仿真

状态控制模块仿真

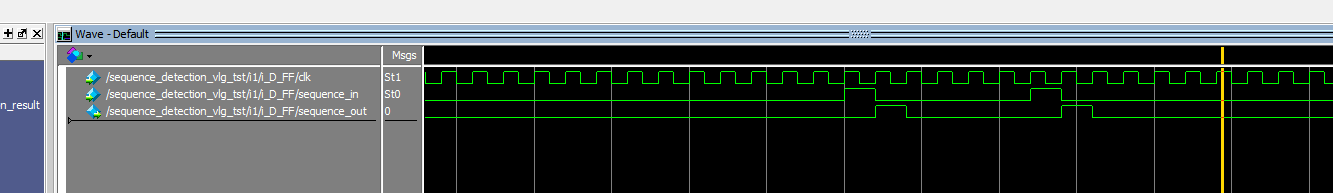

D触发器模块仿真

部分代码展示:

//序列检测器，检测“1100”序列
module sequence_detection(
input clk,//时钟
input RESET,//复位
output detection_result//检测结果
);
wire random_out;//伪随机序列
wire detection_result_reg;
//伪随机序列发生器,用于作为序列检测器的检测源
random_code i_random_code(
. clk(clk),//时钟
. RESET(RESET),//复位
. random_out(random_out)//输出伪随机信号
    );
//状态机控制模块
state_ctrl i_state_ctrl(
. clk(clk),//时钟
. data_in(random_out),//序列输入
. detection_result_reg(detection_result_reg)//检测结果
);

代码文件（付费下载）：
