自动售货机设计VHDL代码VIVADO仿真

名称：自动售货机设计VHDL代码VIVADO仿真

软件：Quartus

语言：VHDL

代码功能：

自动售货机

1、可以投币5元、10元、20元

2、可以取消购买，并退币

3、投币总数大于等于25元时，输出购买成功信号

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

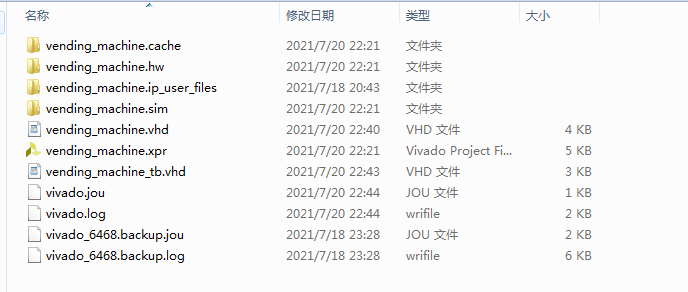

1. 工程文件

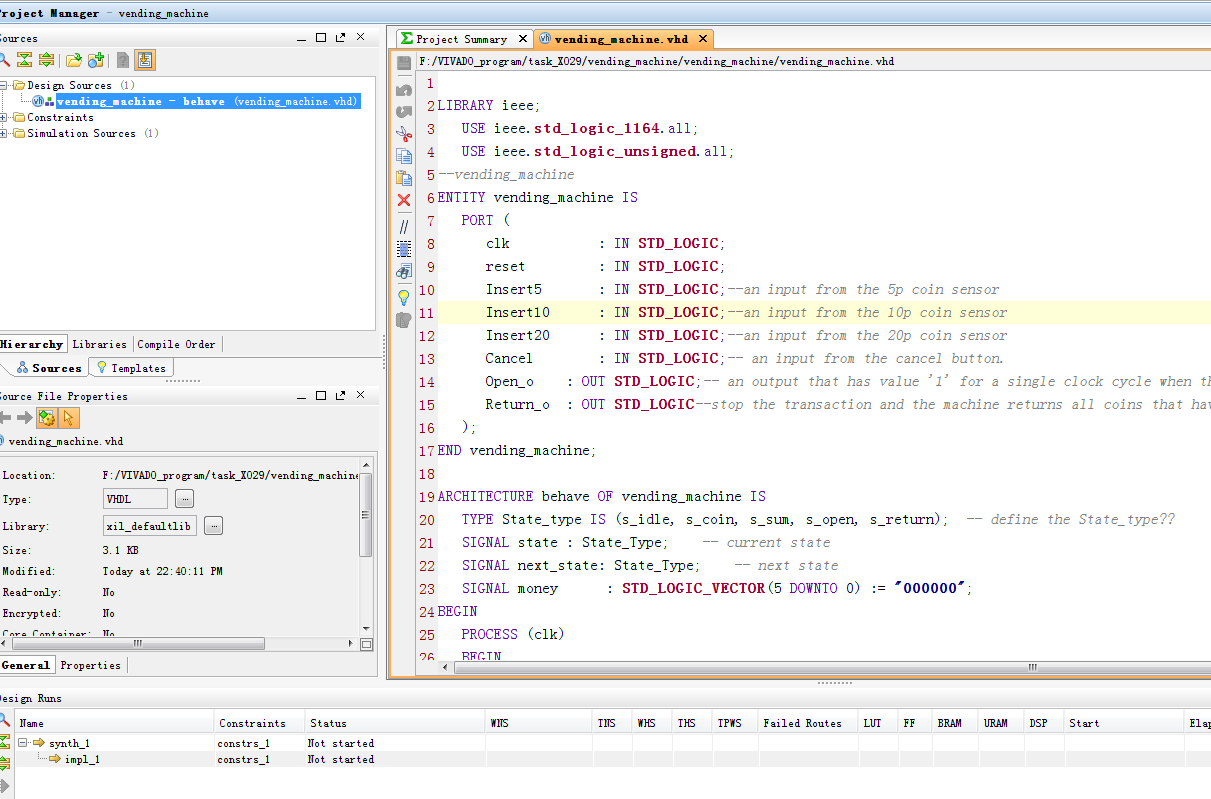

2. 程序文件

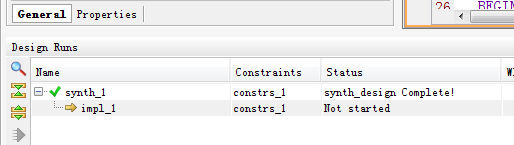

3. 程序编译

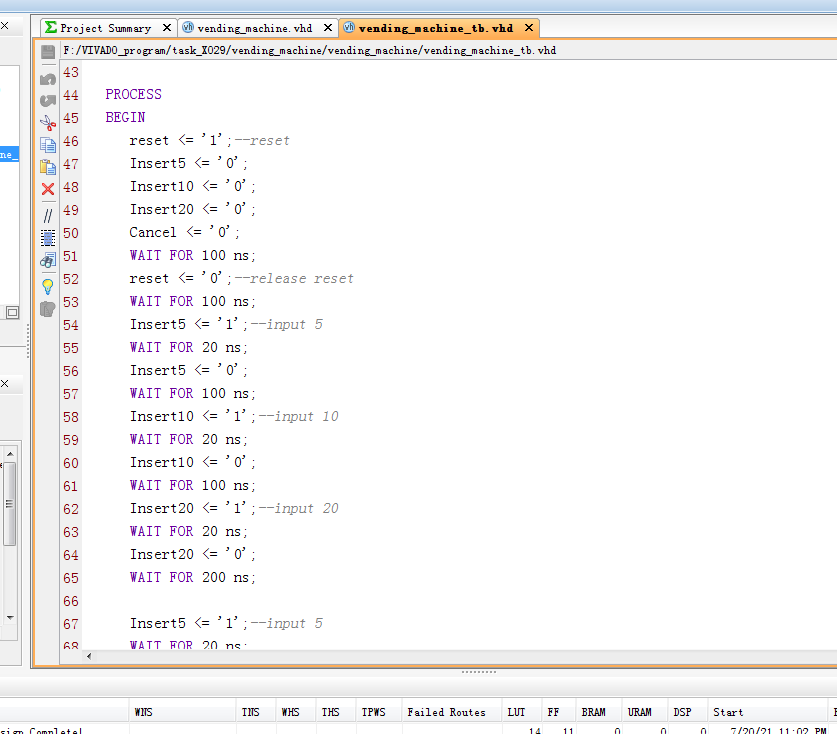

4. Testbench

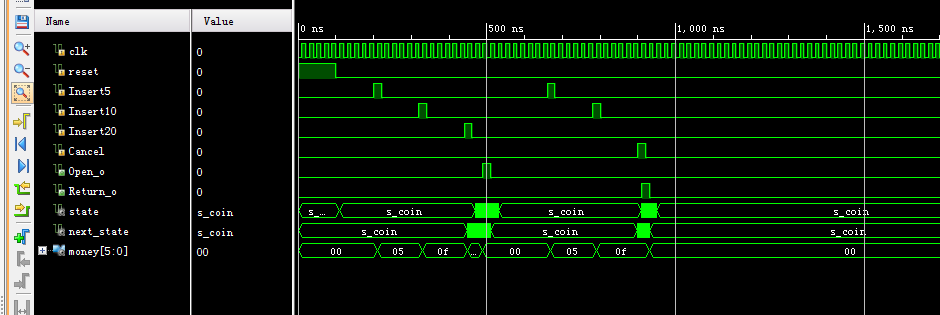

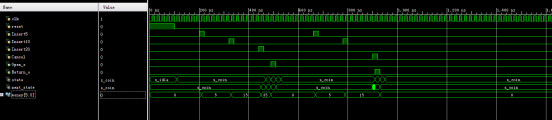

5. 仿真图

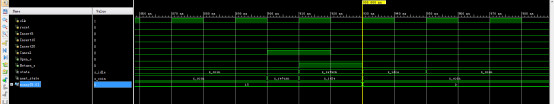

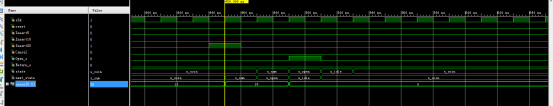

仿真了投币5+10+20，然后出货；仿真了投币5+10然后取消；

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--vending_machine
ENTITY vending_machine IS
   PORT (
      clk           : IN STD_LOGIC;
      reset         : IN STD_LOGIC;
      Insert5       : IN STD_LOGIC;--an input from the 5p coin sensor
      Insert10      : IN STD_LOGIC;--an input from the 10p coin sensor
      Insert20      : IN STD_LOGIC;--an input from the 20p coin sensor
      Cancel        : IN STD_LOGIC;-- an input from the cancel button.
      Open_o    : OUT STD_LOGIC;-- an output that has value '1' for a single clock cycle when the required sum (25p or more) has been reached, '0' otherwise.
      Return_o  : OUT STD_LOGIC--stop the transaction and the machine returns all coins that have been inserted.
   );
END vending_machine;
ARCHITECTURE behave OF vending_machine IS
   TYPE State_type IS (s_idle, s_coin, s_sum, s_open, s_return);  -- define the State_type??
   SIGNAL state : State_Type;    -- current state
   SIGNAL next_state: State_Type;    -- next state
   SIGNAL money      : STD_LOGIC_VECTOR(5 DOWNTO 0) := "000000";
BEGIN
   PROCESS (clk)
   BEGIN
      IF (rising_edge(clk)) THEN
         IF (reset = '1') THEN--reset
            money <= "000000";
         ELSIF (state = s_coin) THEN--input money state
            IF (Insert5 = '1') THEN
               money <= money + "000101";--input 5
            ELSIF (Insert10 = '1') THEN
               money <= money + "001010";--input 10
            ELSIF (Insert20 = '1') THEN
               money <= money + "010100";--input 20
            END IF;
         ELSE
            money <= "000000";
         END IF;
      END IF;
   END PROCESS;


   PROCESS (clk)
   BEGIN
      IF (rising_edge(clk)) THEN
         IF (reset = '1') THEN
            state <= s_idle;
         ELSE
            state <= next_state;--next state to current state
         END IF;
      END IF;
   END PROCESS;
