32位有符号乘法器设计Verilog代码VIVADO仿真

名称：32位有符号乘法器设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

32位有符号乘法器

使用移位相加的算法实现32位有符号乘法器

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

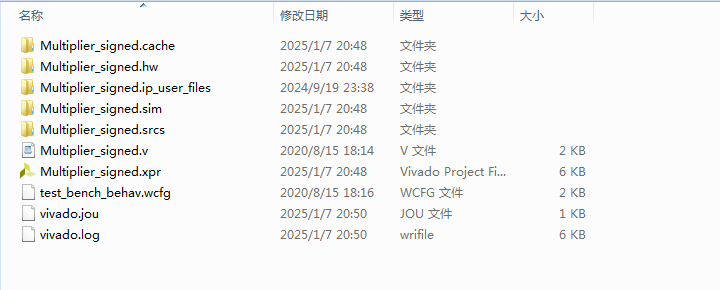

1、工程文件

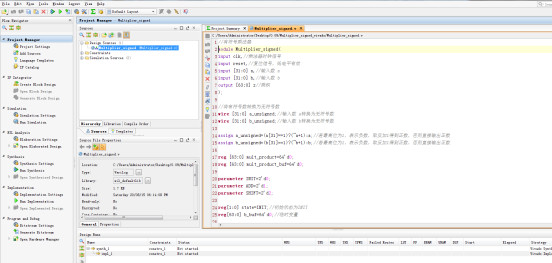

2、程序文件

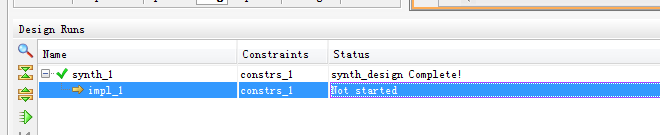

3、程序编译

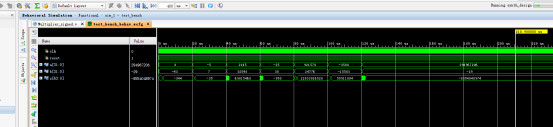

4、仿真图

部分代码展示:

//有符号乘法器
module Multiplier_signed(
input clk,//乘法器时钟信号
input reset,//复位信号，低电平有效
input [31:0] a,//输入数 a
input [31:0] b,//输入数 b
output [63:0] z//乘积
);
//将有符号数转换为无符号数
wire [31:0] a_unsigned;//输入数 a转换为无符号数
wire [31:0] b_unsigned;//输入数 b转换为无符号数
assign a_unsigned=(a[31]==1)?(~a+1):a;//若最高位为1，表示负数，取反加1得到正数，否则直接输出正数
assign b_unsigned=(b[31]==1)?(~b+1):b;//若最高位为1，表示负数，取反加1得到正数，否则直接输出正数
reg [63:0] mult_product=64'd0;
reg [63:0] mult_product_buf=64'd0;
parameter INIT=2'd0;
parameter ADD=2'd1;
parameter SHIFT=2'd2;
reg[1:0] state=INIT;//初始状态为INIT
reg[63:0] b_buf=64'd0;//临时变量
integer Count=0;
always@(posedge clk or negedge reset)
if(reset==0)//复位
begin
mult_product_buf<=0;
Count<=0;
state<=INIT;//初始状态
end

代码文件（付费下载）：
