循环码编码器和译码器设计Verilog代码Quartus仿真

名称：循环码编码器和译码器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

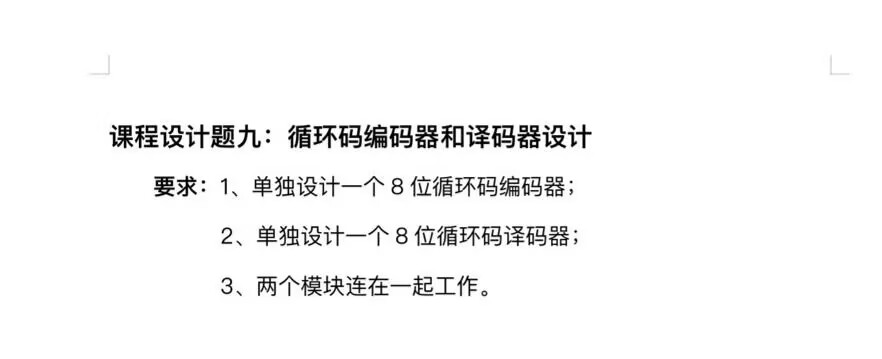

循环码编码器和译码器设计

要求:1、单独设计一个8位循环码编码器;

     2、单独设计一个8位循环码译码器

     3、两个模块连在一起工作。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

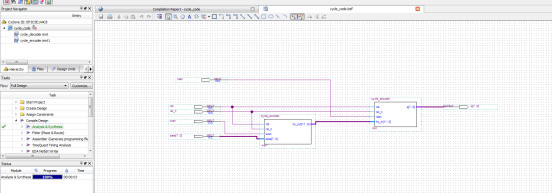

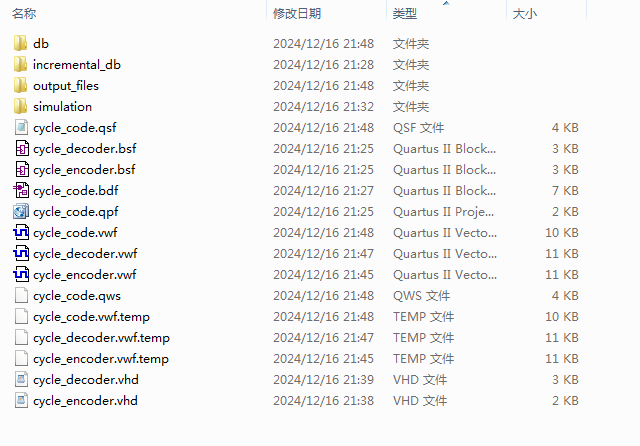

1、工程文件

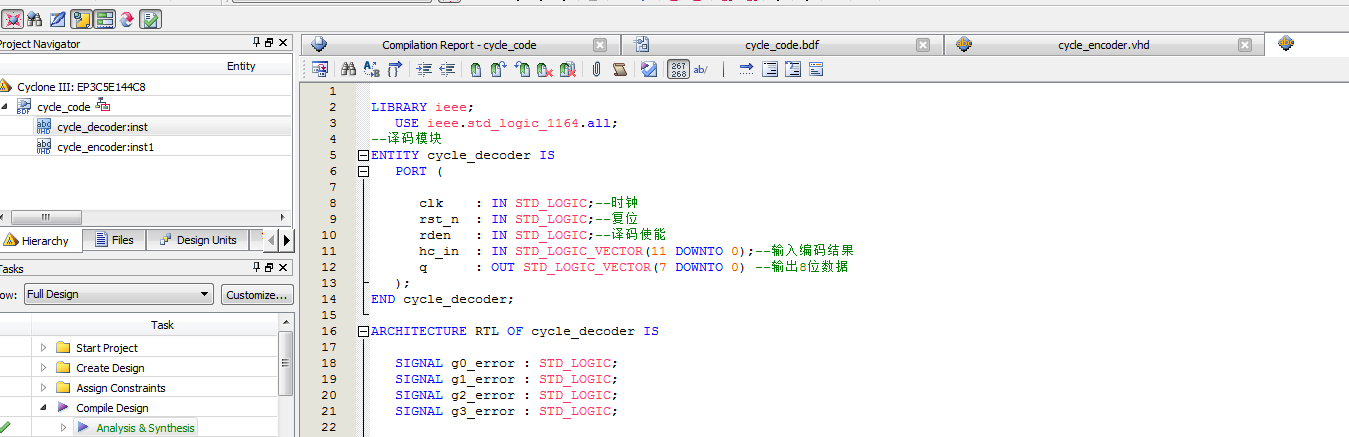

2、程序文件

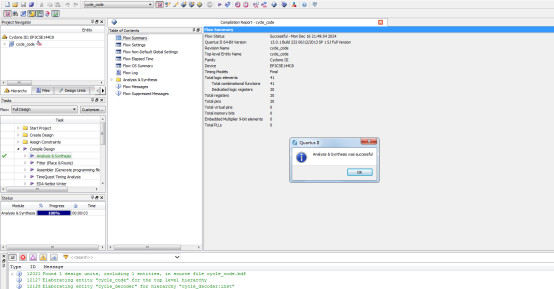

3、程序编译

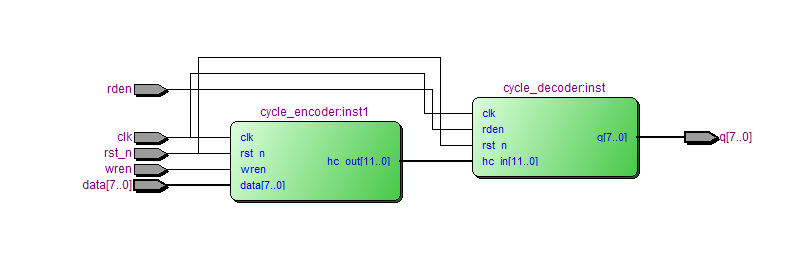

4、RTL图

5、仿真图

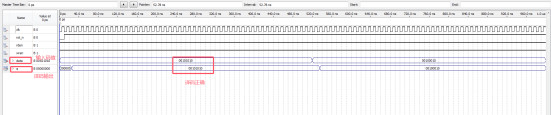

整体仿真图

编码模块

译码模块

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
--译码模块
ENTITY cycle_decoder IS
   PORT (

      clk    : IN STD_LOGIC;--时钟
      rst_n  : IN STD_LOGIC;--复位
      rden   : IN STD_LOGIC;--译码使能
      hc_in  : IN STD_LOGIC_VECTOR(11 DOWNTO 0);--输入编码结果
      q      : OUT STD_LOGIC_VECTOR(7 DOWNTO 0) --输出8位数据
   );
END cycle_decoder;
ARCHITECTURE RTL OF cycle_decoder IS

   SIGNAL g0_error : STD_LOGIC;
   SIGNAL g1_error : STD_LOGIC;
   SIGNAL g2_error : STD_LOGIC;
   SIGNAL g3_error : STD_LOGIC;
   SIGNAL g3210 : STD_LOGIC_VECTOR(3 DOWNTO 0);
BEGIN

   g0_error <= hc_in(10) XOR hc_in(8) XOR hc_in(6) XOR hc_in(4) XOR hc_in(2) XOR hc_in(0);
   g1_error <= hc_in(10) XOR hc_in(9) XOR hc_in(6) XOR hc_in(5) XOR hc_in(2) XOR hc_in(1);
   g2_error <= hc_in(11) XOR hc_in(6) XOR hc_in(5) XOR hc_in(4) XOR hc_in(3);
   g3_error <= hc_in(11) XOR hc_in(10) XOR hc_in(9) XOR hc_in(8) XOR hc_in(7);

   g3210 <= g3_error & g2_error & g1_error & g0_error;
   PROCESS (clk, rst_n)
   BEGIN
      IF ((NOT(rst_n)) = '1') THEN
         q <= "00000000";
      ELSIF (clk'EVENT AND clk = '1') THEN
         IF (rden = '1') THEN
            CASE g3210 IS
