基于FPGA的OV7670摄像头图像VGA显示CX401的设计Verilog代码Quartus CX401开发板 (1)

名称：基于FPGA的OV7670摄像头图像VGA显示CX401的设计Verilog代码Quartus  CX401开发板 (1)

软件：Quartus

语言：Verilog

代码功能：

OV7670摄像头图像VGA显示CX401开发板兼容AX301

1、通过摄像头OV7670采集图像,最后通过VGA进行显示。

2、本代码已在CX401开发板验证，兼容黑金AX301板子

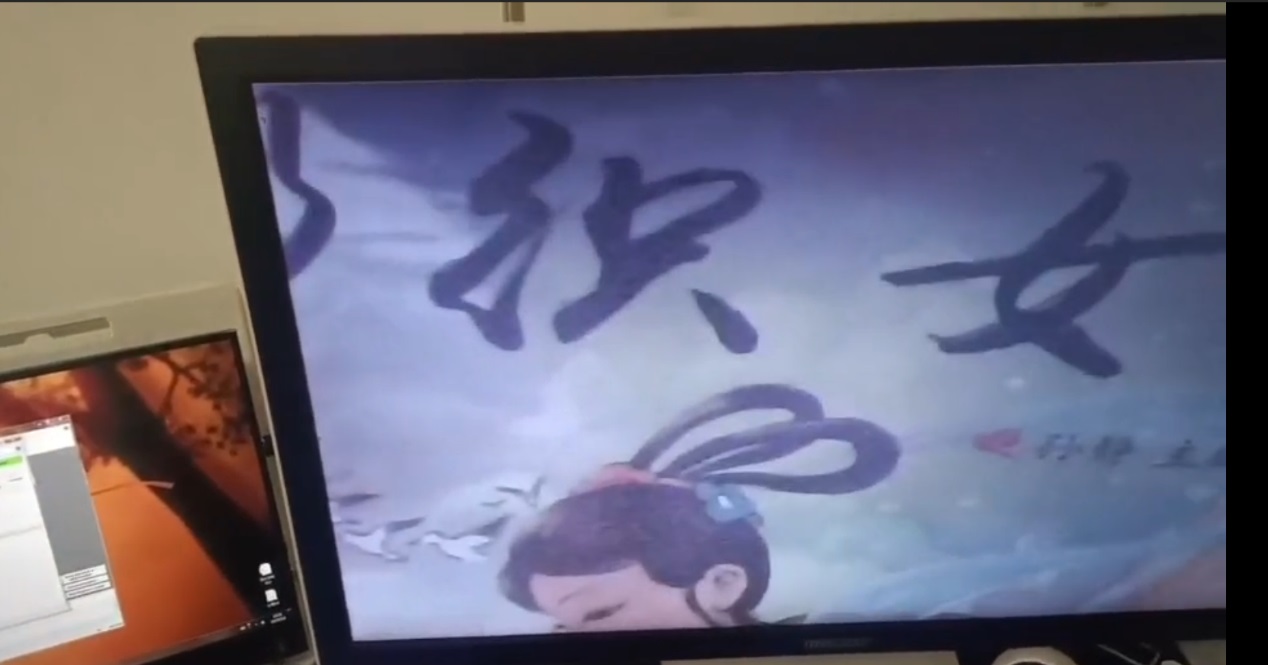

摄像头OV7670跟VGA接口综合实验，实验现象是摄像头OV7670采集图片，通过VGA接口连接显示器，显示器可以实时显示摄像头的采集的图像

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

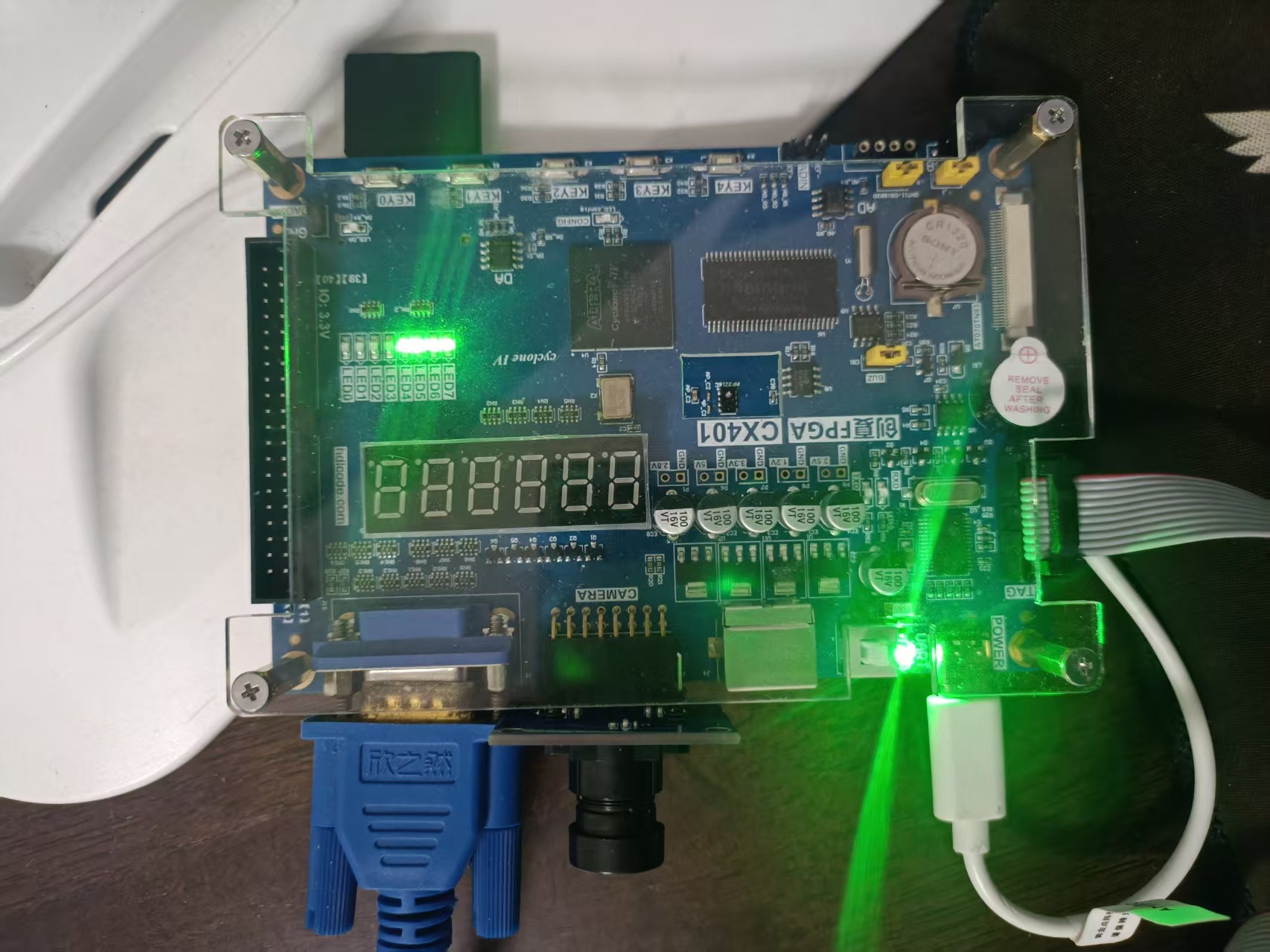

本代码已在CX401开发板 (1)  验证，CX401开发板 (1)  如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

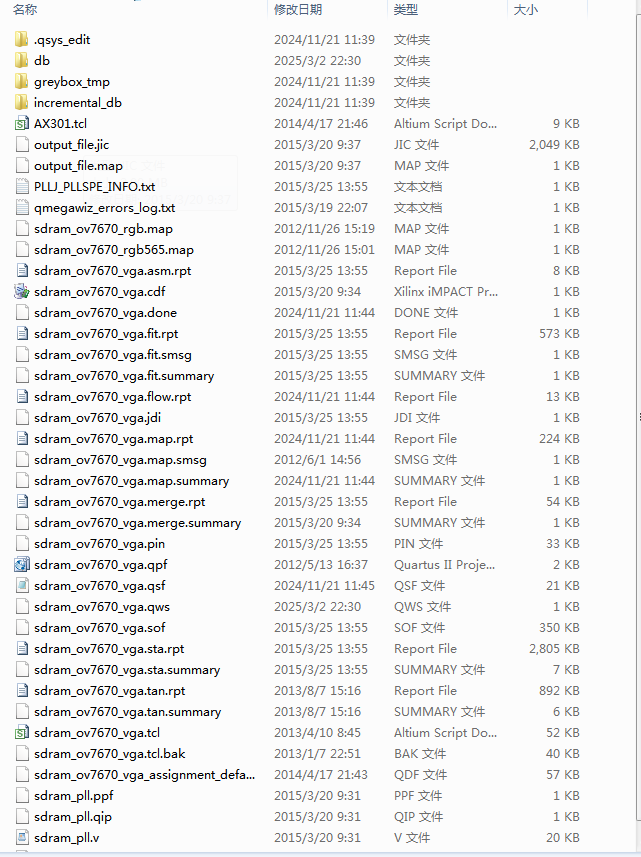

1、工程文件

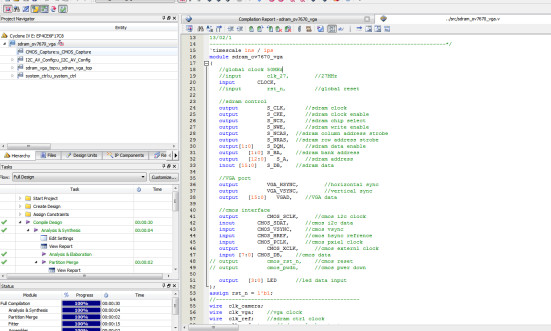

2、程序文件

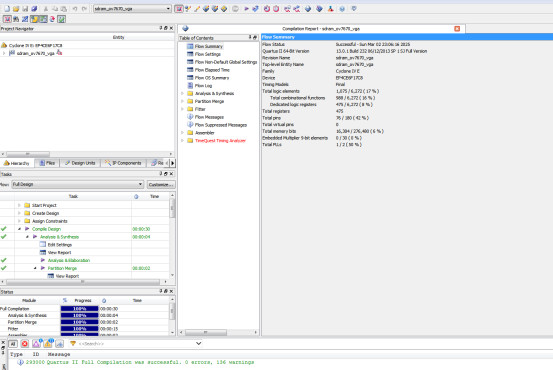

3、程序编译

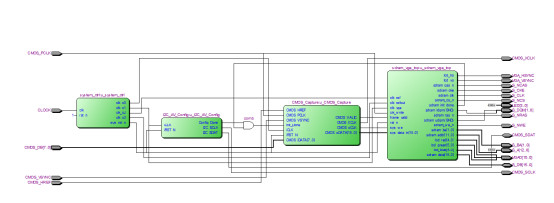

4、RTL图

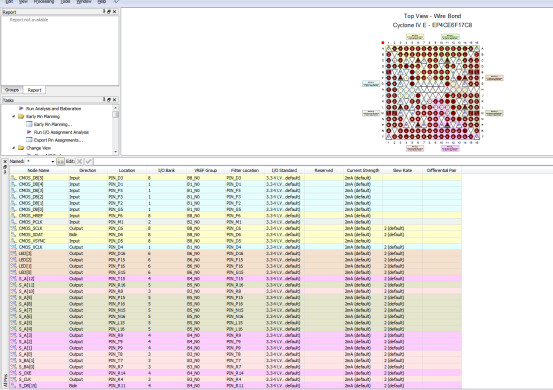

5、管脚分配

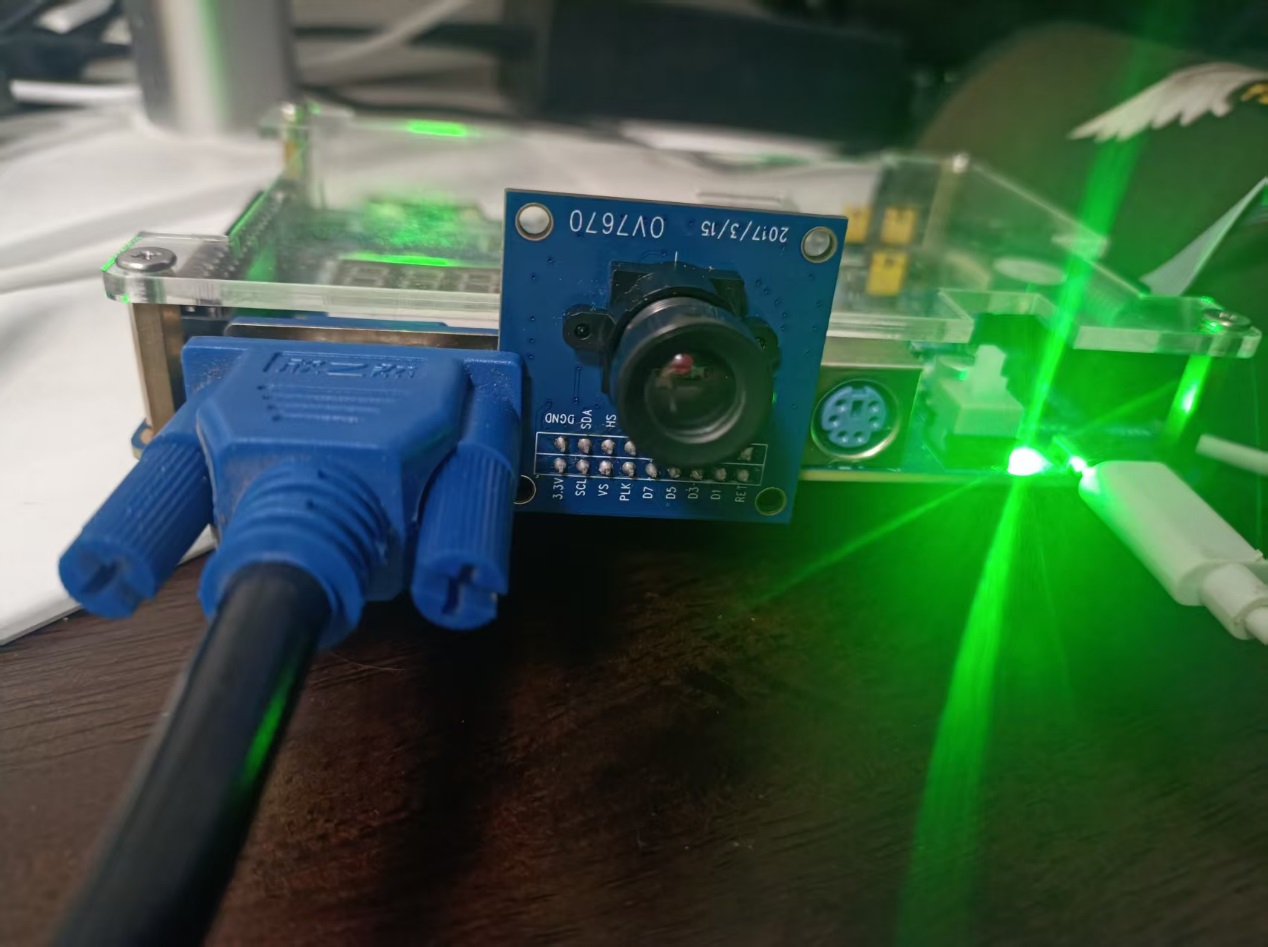

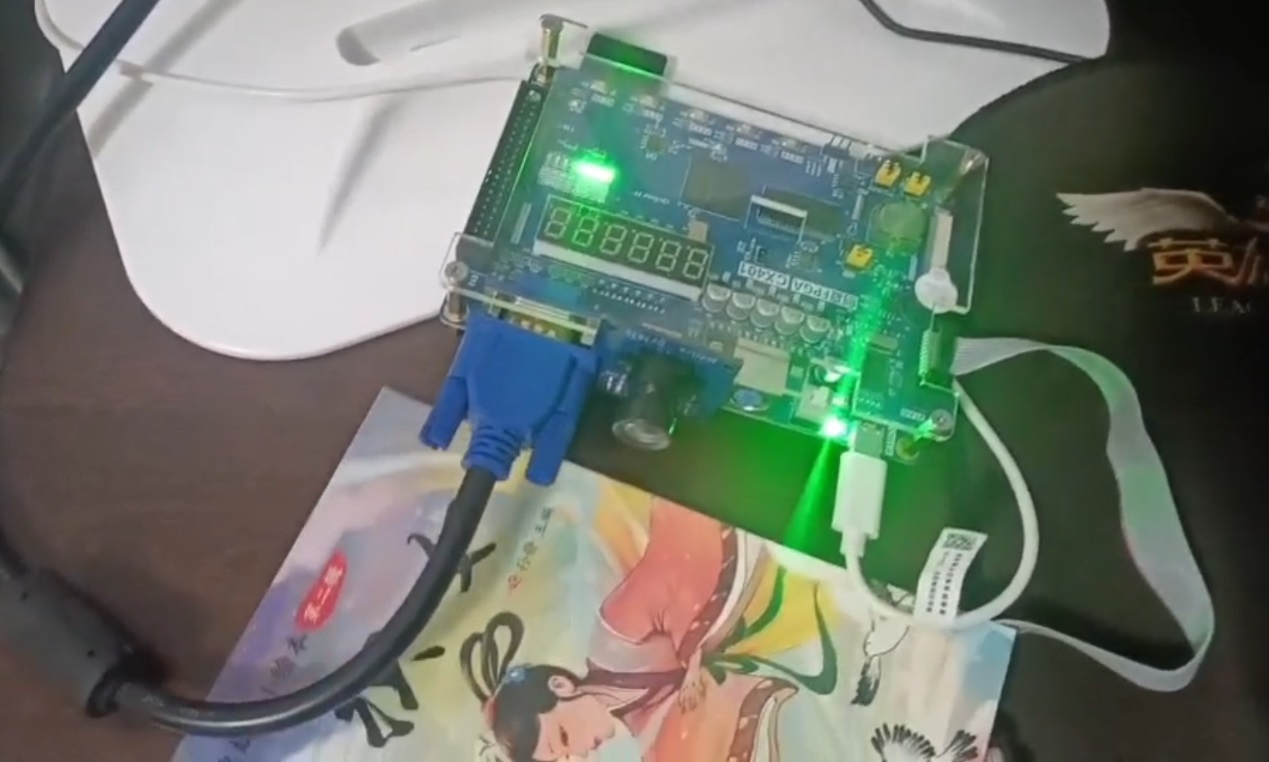

上板演示

演示视频：

https://www.bilibili.com/video/BV1Dh98YkEbU/?vd_source=de2ec303d06962114fc8c2919abbcbad

部分代码展示:

/*-------------------------------------------------------------------------
This confidential and proprietary software may be only used as authorized
by a licensing agreement from amfpga.
(C) COPYRIGHT 2013.amfpga ALL RIGHTS RESERVED
Filename:sdram_ov7670_vga.v
Author:Amfpga
Data:2013-02-1
Version:1.0
Description:sdram vga controller with ov7670 display.
Modification History:
DataByVersionChange Description
===========================================================================
13/02/1
--------------------------------------------------------------------------*/
/***************************************************
R(C)=( (256-alpha)*R(B) + alpha*R(A) ) >> 8
G(C)=( (256-alpha)*G(B) + alpha*G(A) ) >> 8
B(C)=( (256-alpha)*B(B) + alpha*B(A) ) >> 8
wire[15:0] red_data=( (8'd255 - alpha_data) * lcd_data1[15:11] + alpha_data * lcd_data2[15:11] ) >> 8;
wire[15:0] gre_data= ( (8'd255 - alpha_data) * lcd_data1[10:5]  + alpha_data * lcd_data2[10:5] )  >> 8;
wire[15:0] blu_data= ( (8'd255 - alpha_data) * lcd_data1[4:0]   + alpha_data * lcd_data2[4:0] )   >> 8;
***************************************************/
modulealpha_control
(
inputclk,
inputrst_n,
input[1:0]key_data,
outputreg[8:0]alpha_data
);

代码文件（付费下载）：
