洗衣机控制器设计Verilog代码Quartus仿真

名称：洗衣机控制器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

| 1   | 能显示当前模式：1—洗涤定时，2—洗涤工作，3—甩干定时，4—甩干工作；显示洗涤剩余时间、甩干剩余时间，单位为分钟；    |

| 2   | 功能选择键，可在模式1~4之间轮流切换；在定时模式下，由上下键对定时进行±调整；启动/暂停键；启动暂停工作；    |

| 3   | 在洗涤工作模式下，先按洗涤运转流程工作；定时启动→正转20秒→暂停10秒→反转20秒→暂停10秒→定时未到回到“正转20秒→暂停10秒→……”，定时时间到则自动进入甩干流程，直到甩干定时时间到之后停止；在甩干模式下，只进行甩干流程；工作过程中能进行对应的倒计时显示；    |

| 4   | 工作过程由“启动”信号开始，直到定时结束；结束时通过指示灯闪烁10s进行提醒；    |

| 5   | 对工作流程中的“正转”、“反转”、“暂停”、“甩干”等状态通过多个指示灯以流水灯形式加以体现。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

1、工程文件

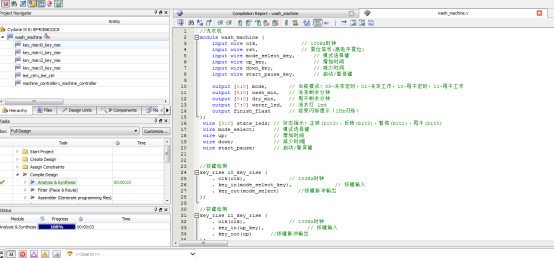

2、程序文件

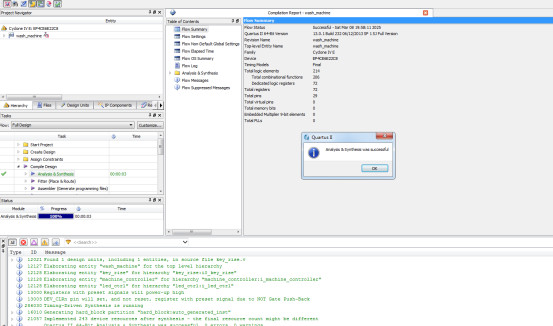

3、程序编译

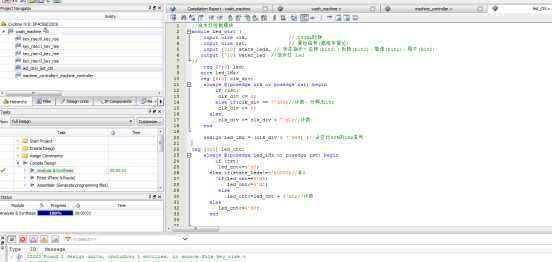

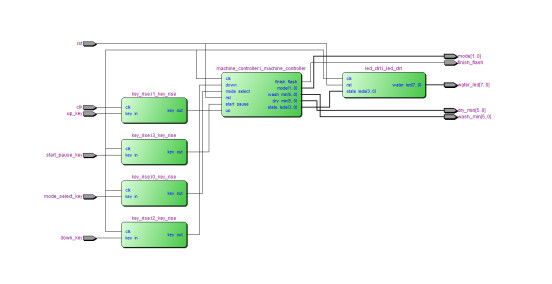

4、RTL图

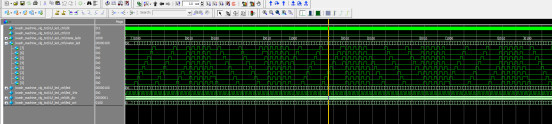

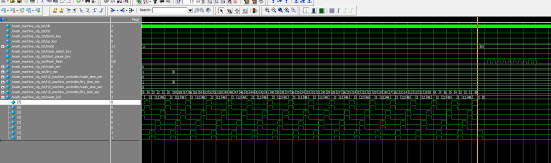

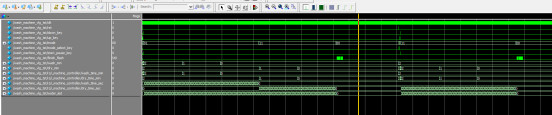

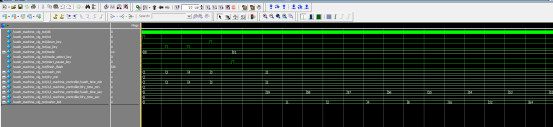

5、仿真图

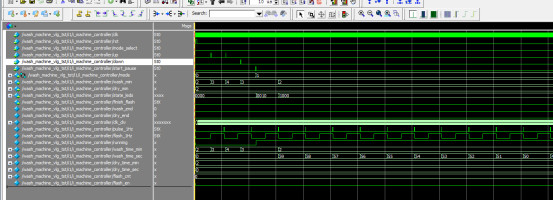

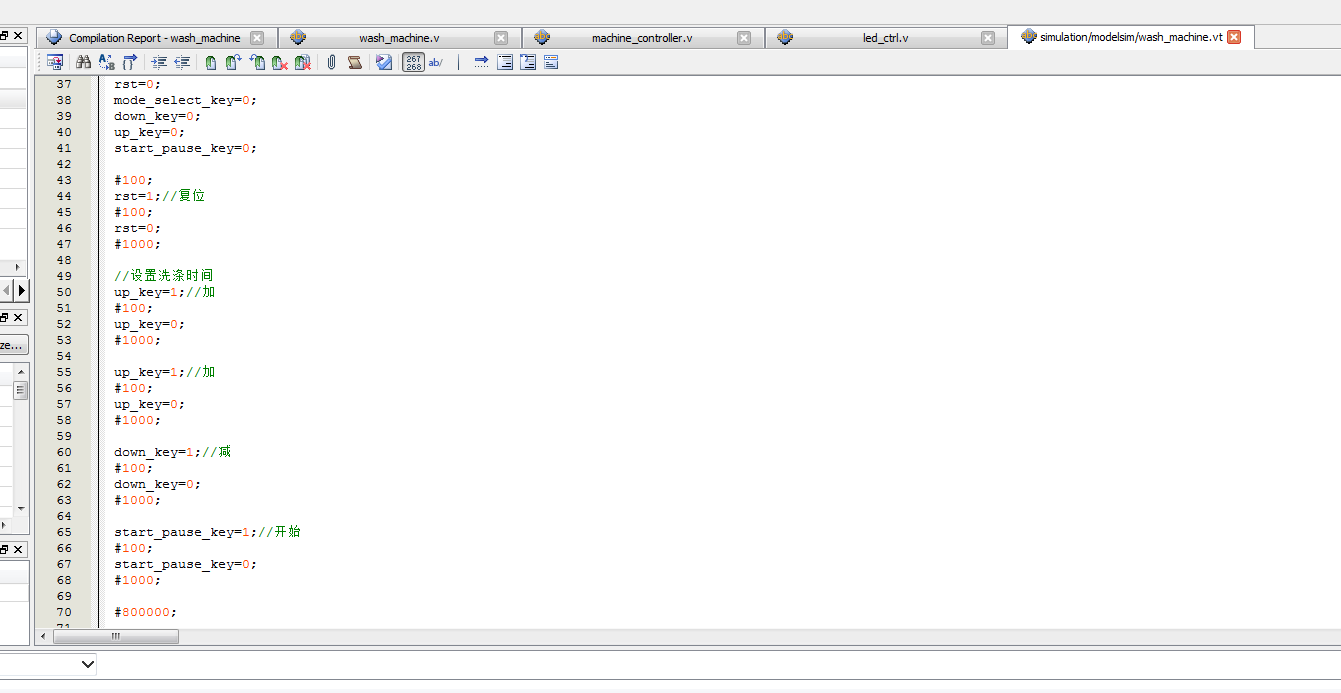

Testbench

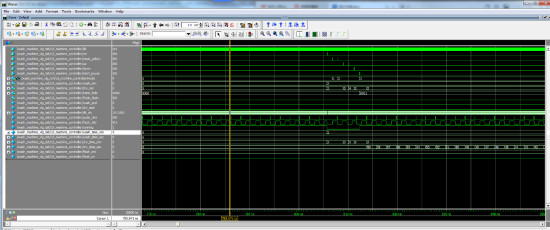

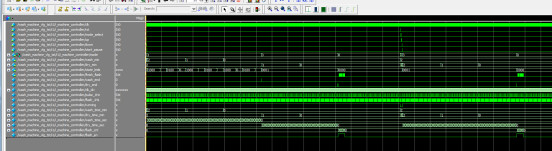

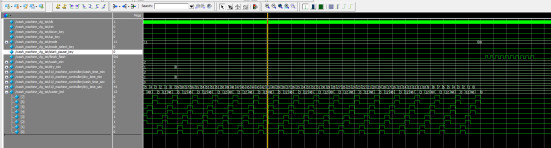

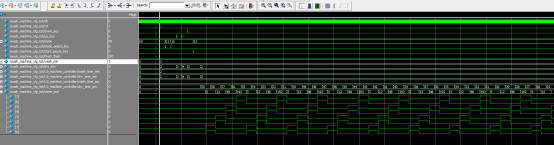

顶层仿真图

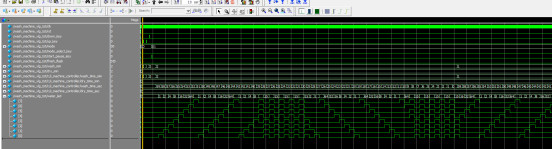

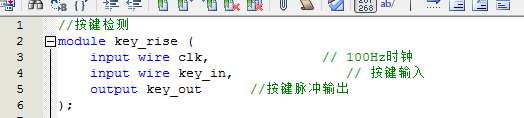

按键检测模块

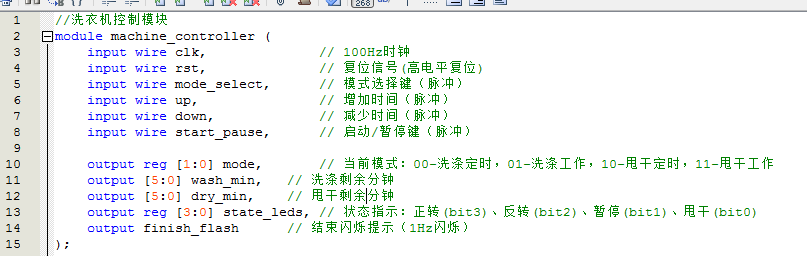

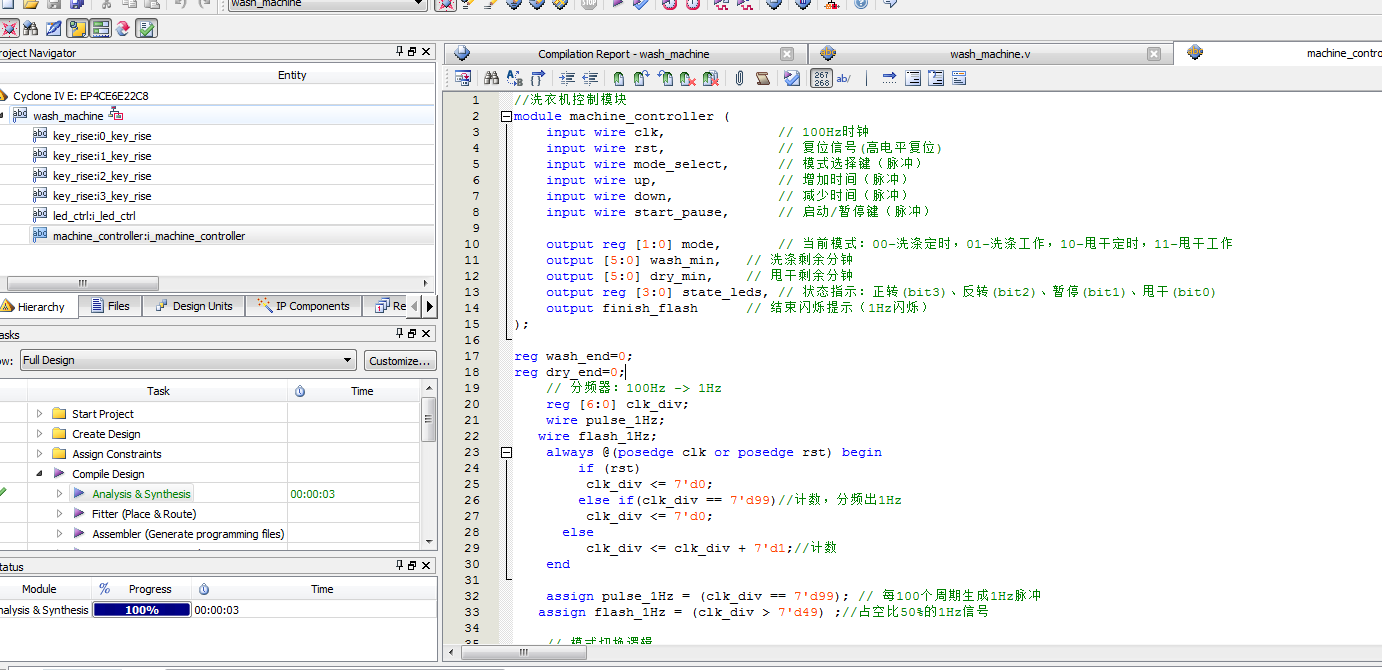

洗衣机控制模块

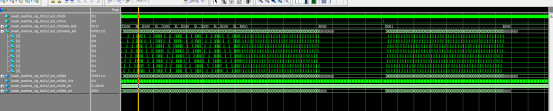

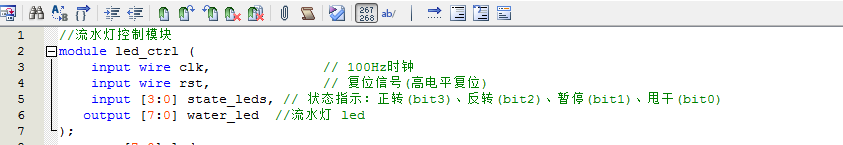

流水灯控制模块

部分代码展示:

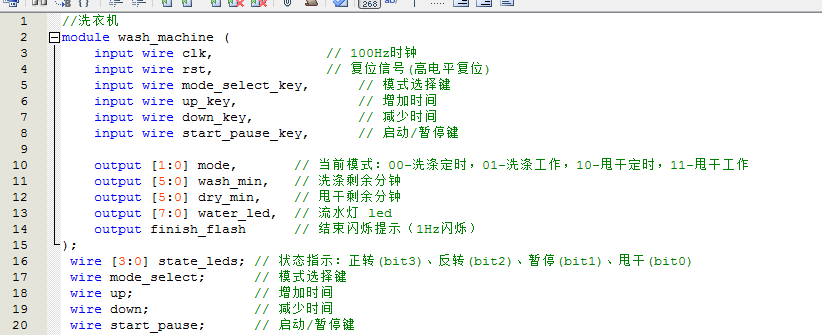

//洗衣机
module wash_machine (
    input wire clk,              // 100Hz时钟
    input wire rst,              // 复位信号(高电平复位)
    input wire mode_select_key,      // 模式选择键
    input wire up_key,               // 增加时间
    input wire down_key,             // 减少时间
    input wire start_pause_key,      // 启动/暂停键
    output [1:0] mode,       // 当前模式：00-洗涤定时，01-洗涤工作，10-甩干定时，11-甩干工作
    output [5:0] wash_min,   // 洗涤剩余分钟
    output [5:0] dry_min,    // 甩干剩余分钟
 output [7:0] water_led,  // 流水灯 led
    output finish_flash      // 结束闪烁提示（1Hz闪烁）
);
 wire [3:0] state_leds; // 状态指示：正转(bit3)、反转(bit2)、暂停(bit1)、甩干(bit0)
 wire mode_select;      // 模式选择键
 wire up;               // 增加时间
 wire down;             // 减少时间
 wire start_pause;      // 启动/暂停键


//按键检测
key_rise i0_key_rise (
    . clk(clk),              // 100Hz时钟
    . key_in(mode_select_key),              // 按键输入
    . key_out(mode_select)      //按键脉冲输出
);

//按键检测
key_rise i1_key_rise (
    . clk(clk),              // 100Hz时钟
    . key_in(up_key),              // 按键输入
    . key_out(up)      //按键脉冲输出
);
//按键检测
key_rise i2_key_rise (
    . clk(clk),              // 100Hz时钟
    . key_in(down_key),              // 按键输入
    . key_out(down)      //按键脉冲输出
);
