数字密码引爆器设计Verilog代码VIVADO PYNQ开发板

名称：数字密码引爆器设计Verilog代码VIVADO  PYNQ开发板

软件：VIVADO

语言：Verilog

代码功能：

数字密码引爆器

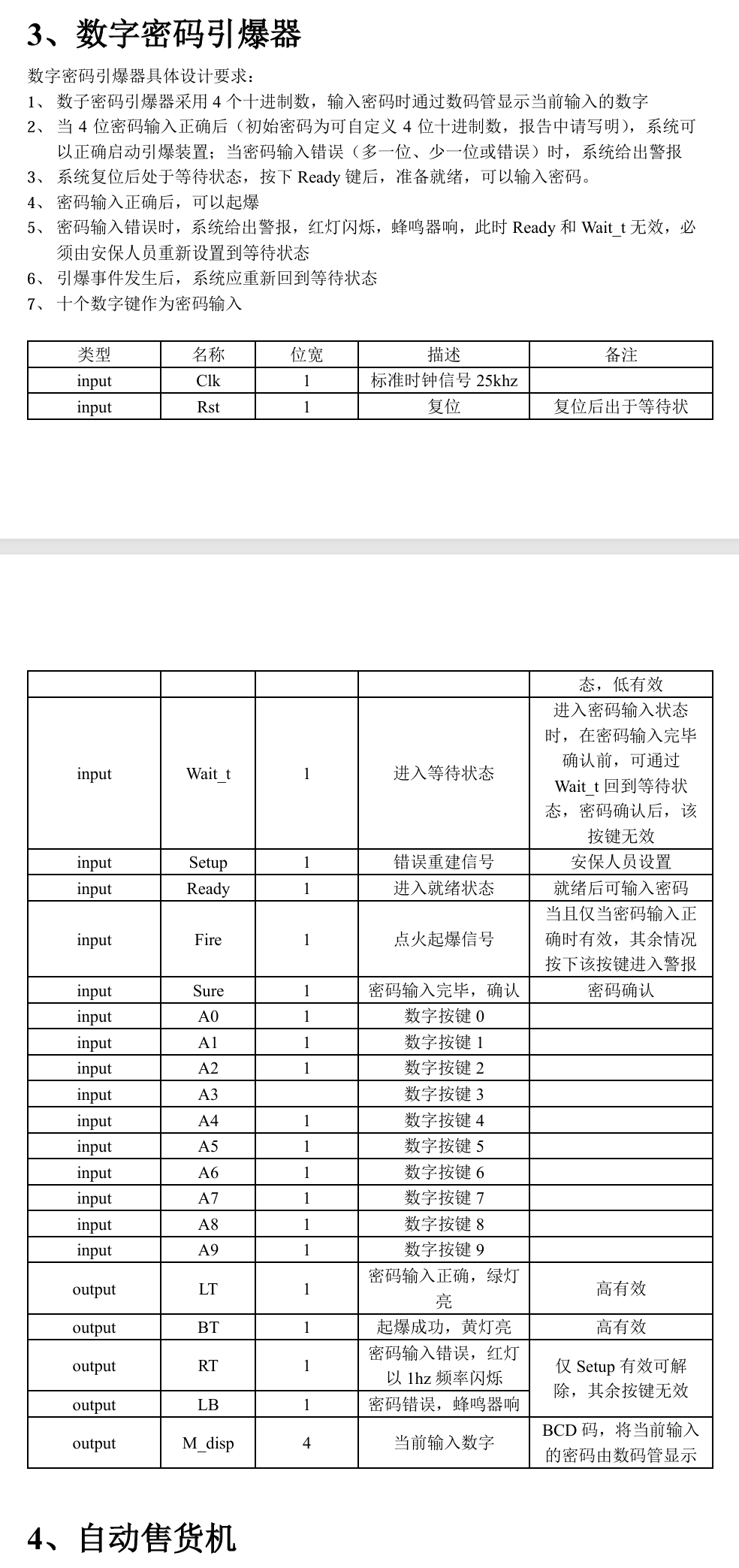

数字密码引爆器具体设计要求:

1、数子密码引爆器采用4个十进制数,输入密码时通过数码管显示当前输入的数字

2、当4位密码输入正确后(初始密码为可自定义4位十进制数,报告中请写明),系统冋以正确启动引爆装置;当密码输入错误(多一位、少一位或错误)时,系统给岀警报

3、系统复位后处于等待状态,按下 Ready键后,准备就绪,可以输入密码

4、密码输入正确后,可以起爆

5、密码输入错误时,系统给岀警报,红灯闪烁,蜂鸣器响,此时 Ready和 Wait t无效,必须由安保人员重新设置到等待状态

6、引爆事件发生后,系统应重新回到等待状态

7、十个数字键作为密码输入

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

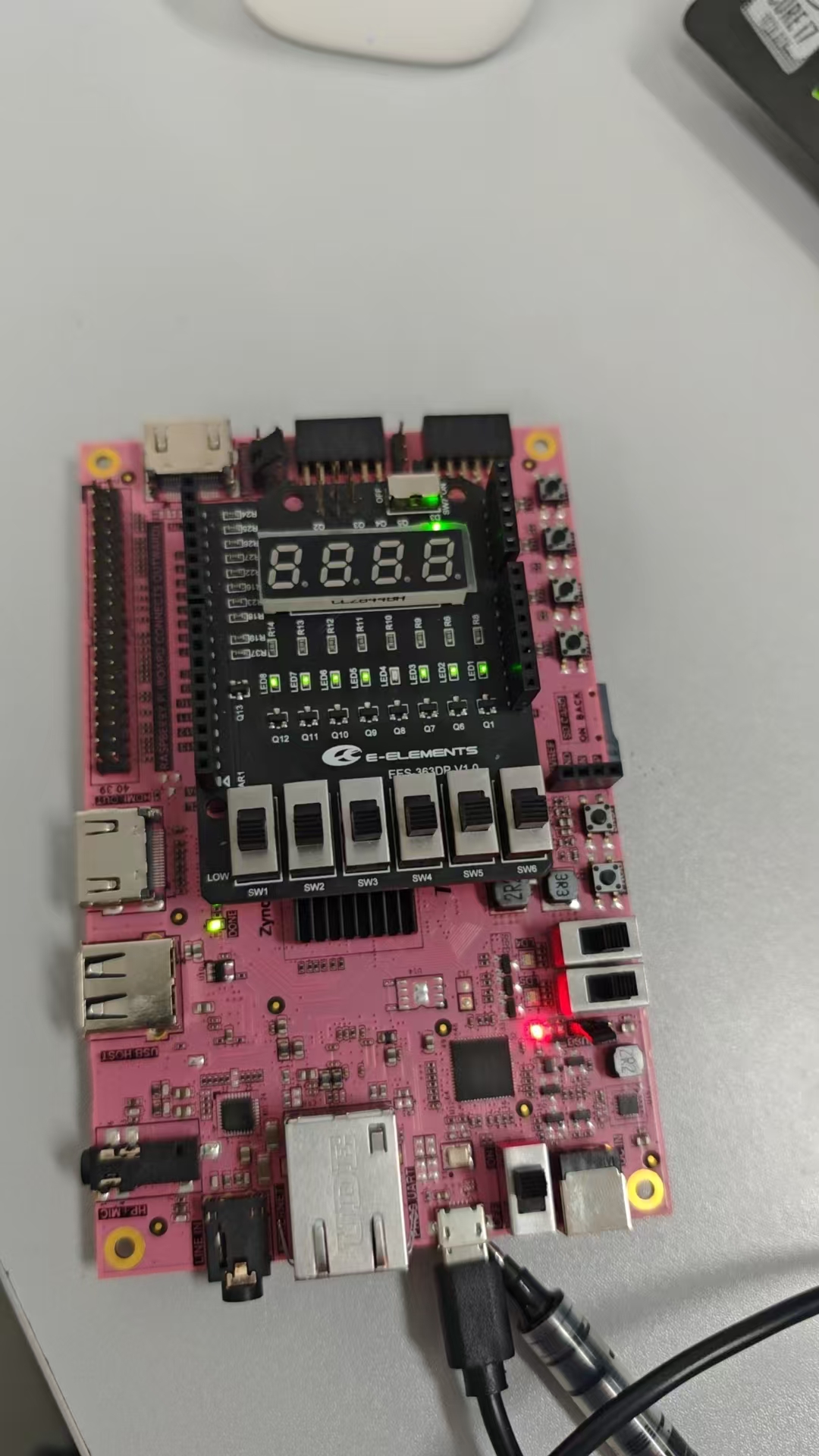

本代码已在PYNQ开发板验证，PYNQ开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

1、工程文件

2、程序文件

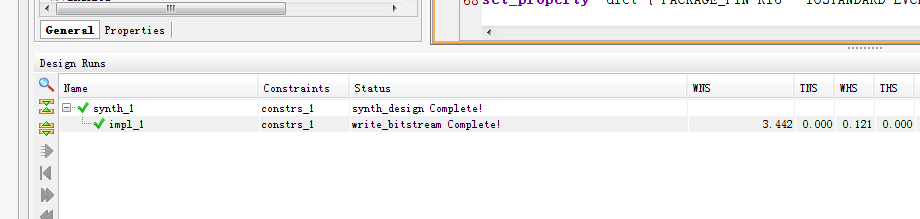

3、程序编译

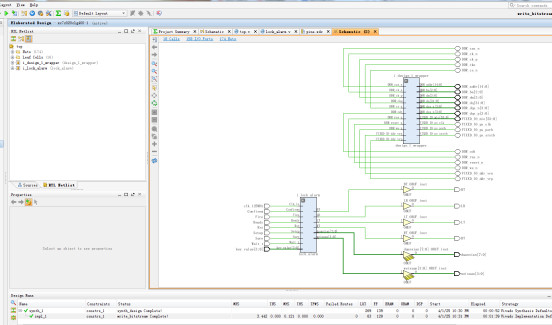

4、RTL图

5、管脚分配

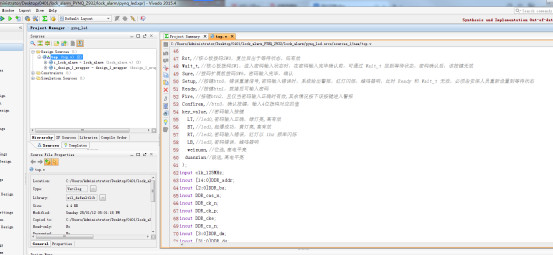

部分代码展示:

//数字密码引爆器具体设计要求：
//1、 数子密码引爆器采用 4 个十进制数，输入密码时通过数码管显示当前输入的数字
//2、 当 4 位密码输入正确后（初始密码为可自定义 4 位十进制数，报告中请写明），系统可
//以正确启动引爆装置；当密码输入错误（多一位、少一位或错误）时，系统给出警报
//3、 系统复位后处于等待状态，按下 Ready 键后，准备就绪，可以输入密码。
//4、 密码输入正确后，可以起爆
//5、 密码输入错误时，系统给出警报，红灯闪烁，蜂鸣器响，此时 Ready 和 Wait_t 无效，必
//须由安保人员重新设置到等待状态
//6、 引爆事件发生后，系统应重新回到等待状态
//7、 十个数字键作为密码输入
module bomb_control(
input Clk,//标准时钟信号 500Hz
input Rst,//核心板拨码SW0，复位后出于等待状态，低有效
input Wait_t,//核心板拨码SW1，进入密码输入状态时，在密码输入完毕确认前，可通过 Wait_t 回到等待状态，密码确认后，该按键无效
input Sure,//拨码扩展板拨码SW6。密码输入完毕，确认
input Setup,//按键btn0，错误重建信号,密码输入错误时，系统给出警报，红灯闪烁，蜂鸣器响，此时 Ready 和 Wait_t 无效，必须由安保人员重新设置到等待状态
input Ready,//按键btn1，就绪后可输入密码
input Fire,//按键btn2，且仅当密码输入正确时有效,其余情况按下该按键进入警报
input Confirem,//btn3，确认按键，输入4位拨码对应的值
input [3:0] key_value,//密码输入按键
//input A0,//密码输入按键
//input A1,//密码输入按键
//input A2,//密码输入按键
//input A3,//密码输入按键
//input A4,//密码输入按键
//input A5,//密码输入按键
//input A6,//密码输入按键
//input A7,//密码输入按键
//input A8,//密码输入按键
//input A9,//密码输入按键
output [3:0] state,
output  LT,//led0,密码输入正确，绿灯亮,高有效
output  BT,//led1,起爆成功，黄灯亮,高有效
output  RT,//led2,密码输入错误，红灯以 1hz 频率闪烁
output  LB,//led3,密码错误，蜂鸣器响
output [15:0] M_disp//当前输入数字
);
parameter mima=16'h5643;//定义初始密码为5643
//定义4个寄存器储存输入密码
reg [15:0] number_mima=16'd0;
