自动售货机设计Verilog代码Quartus AX301开发板

名称：自动售货机设计Verilog代码Quartus  AX301开发板

软件：Quartus

语言：Verilog

代码功能：

自动售货机设计

1、商品单价有5元、10元、15、20元

2、可以按键选择商品，选中商品后可以投币

3、支持投币5角和1元，投币结束后按确认键

4、若投币金额足够，则出货并找零，或金额不够，则退还所有钱币，不出货

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

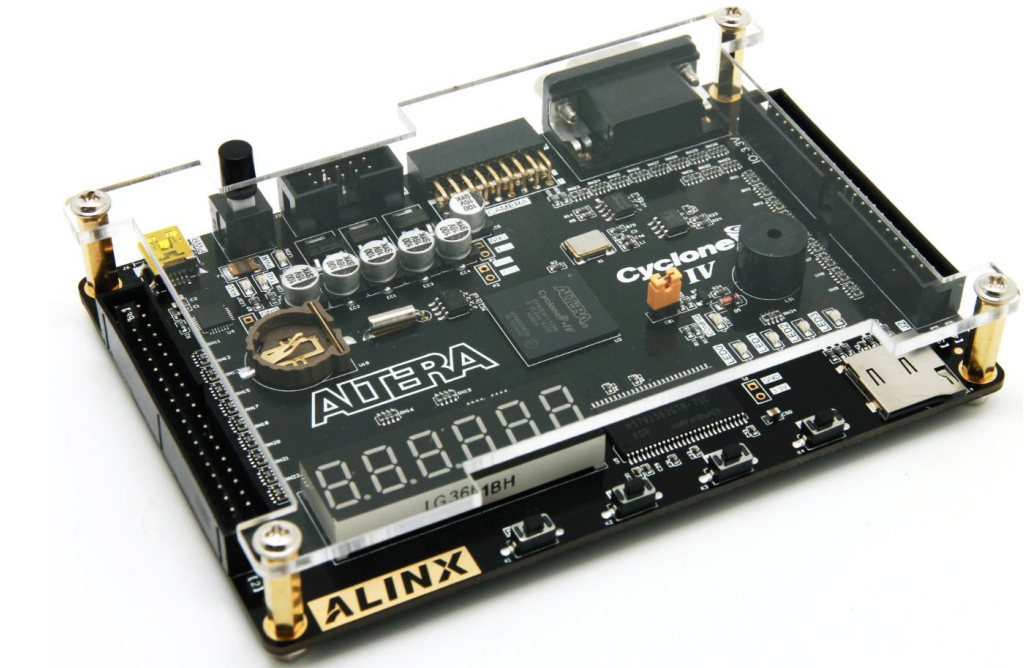

本代码已在AX301开发板验证，AX301开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

自动售货机仿真操作.doc

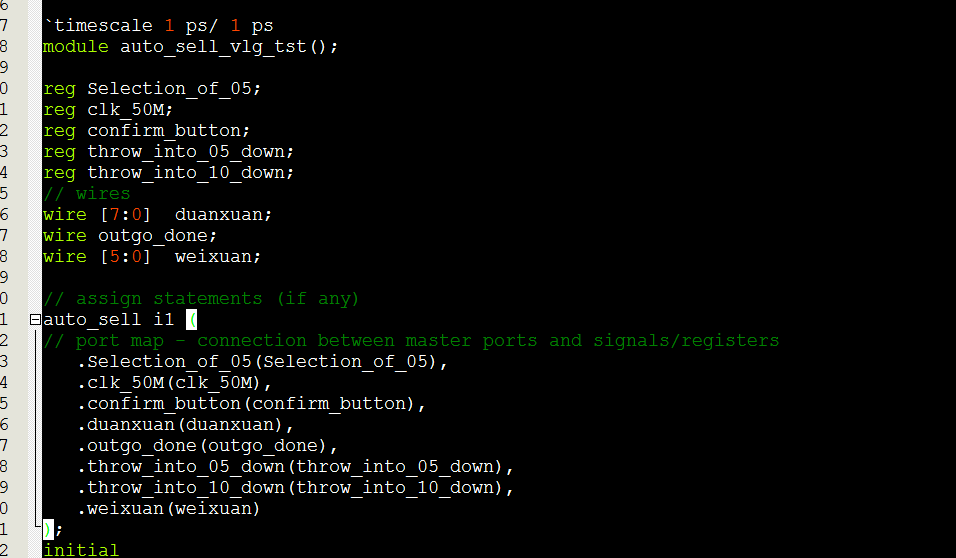

Testbench

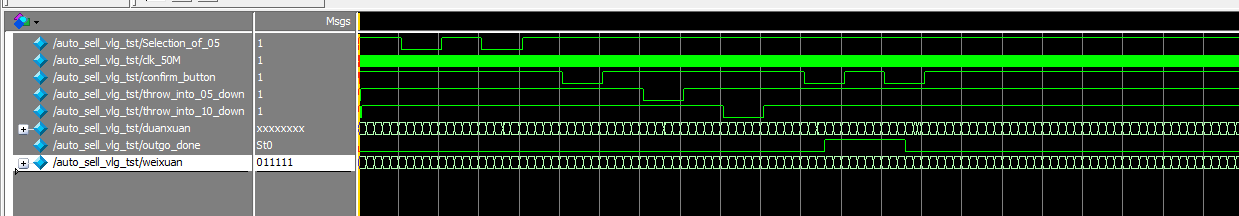

整体仿真图

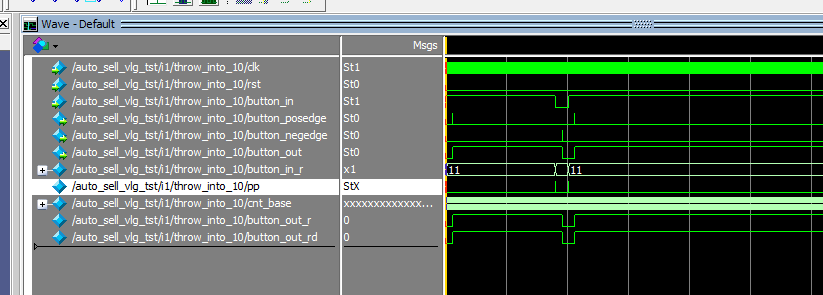

消抖仿真图

显示模块仿真图

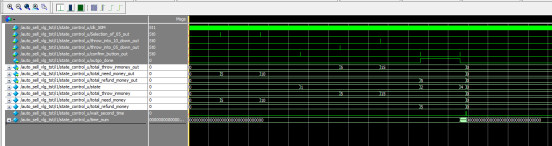

控制模块仿真图

部分代码展示:

//Vending_machine
module auto_sell(
input clk_50M,//50M
//按键 低电平有效
input Selection_of_05,//选商品
//按键 低电平有效
input throw_into_10_down,//投1元
input throw_into_05_down,//投0.5元
//按键 低电平有效
input confirm_button,//确认购买，低电平有效
output  outgo_done,//出货指示灯
output  [7:0] duanxuan,//数码房段选显示
output  [5:0]weixuan //数码房位选显示
);
//////////////////////////////////////////////所有按键消抖/////////////////////////////////////
wire Selection_of_05_out;
wire throw_into_10_down_out;
wire throw_into_05_down_out;
wire confirm_button_out;
ax_debounce  select_05
(
    .  clk(clk_50M),
    .  rst(1'b0),
    .  button_in(Selection_of_05),
    .  button_posedge(),
    .  button_negedge(Selection_of_05_out),
    .  button_out()
);

代码文件（付费下载）：
