摩尔斯电码编码器设计VHDL代码Quartus仿真

名称：摩尔斯电码编码器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

使用有限状态机（FSM）来实现摩尔斯电码编码器，实现ABCDEFGH这些字母的摩斯电码。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

使用有限状态机（FSM）来实现摩尔斯电码编码器。摩尔斯电码使用长短脉冲的组合来表示信息。每个字母都表示为一系列点（短点（一个短脉冲）和划线（一个长脉冲）。例如，字母表的前八个字母有以下表示:

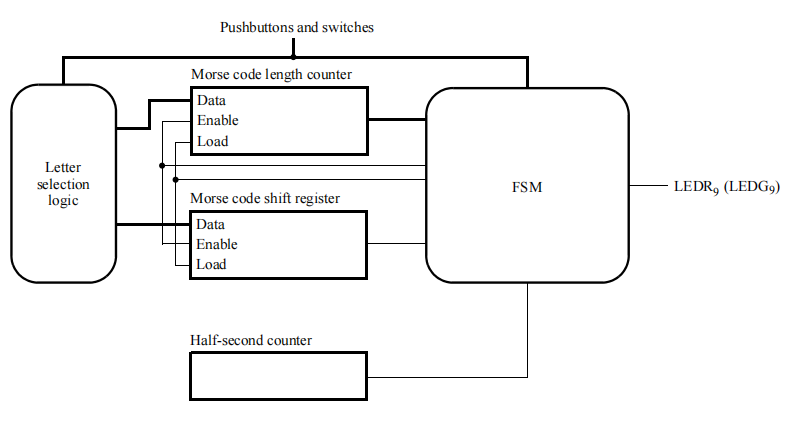

顶层结构图如下

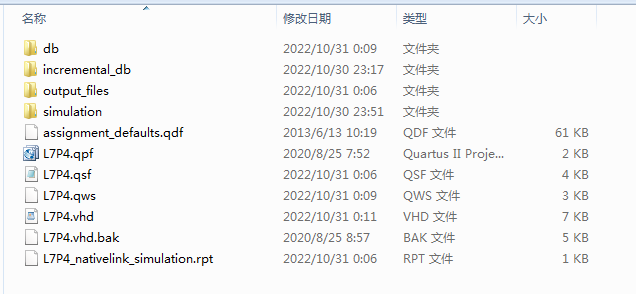

1. 工程文件

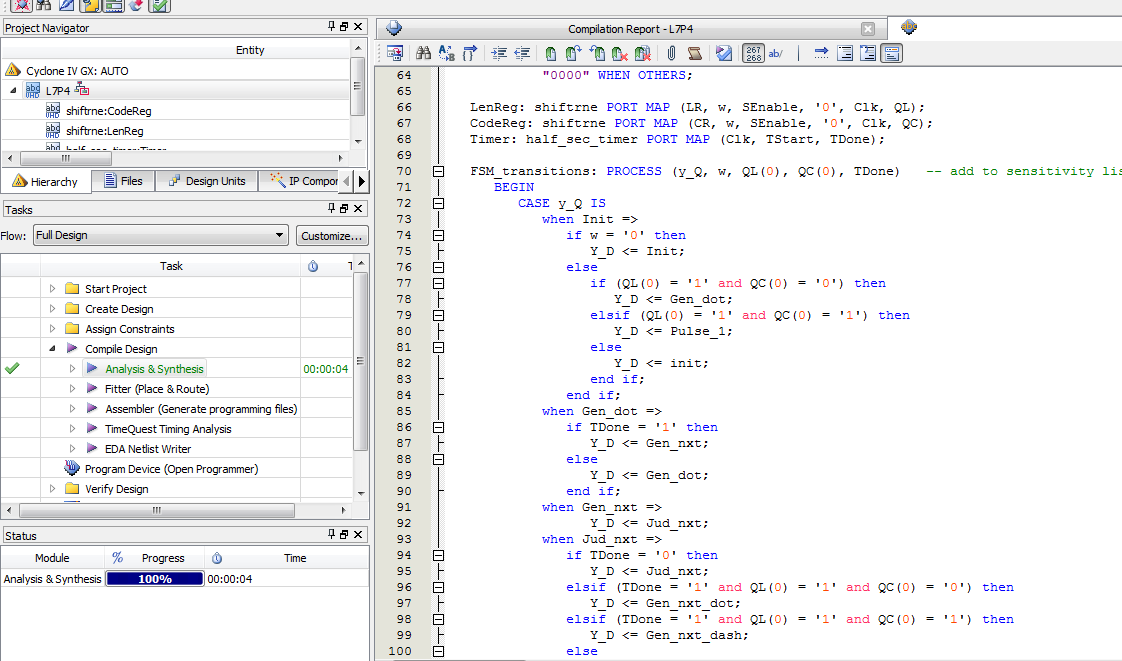

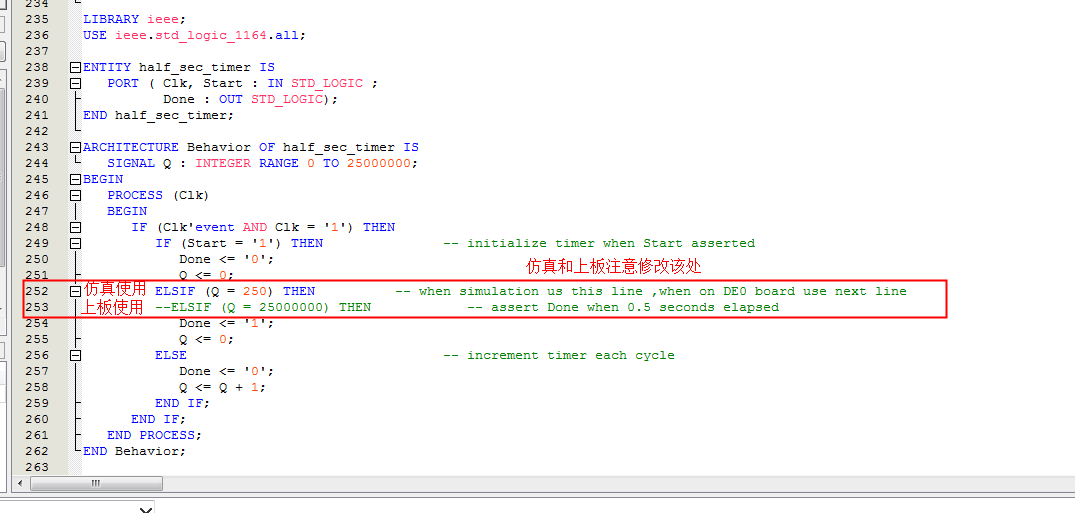

2. 程序文件

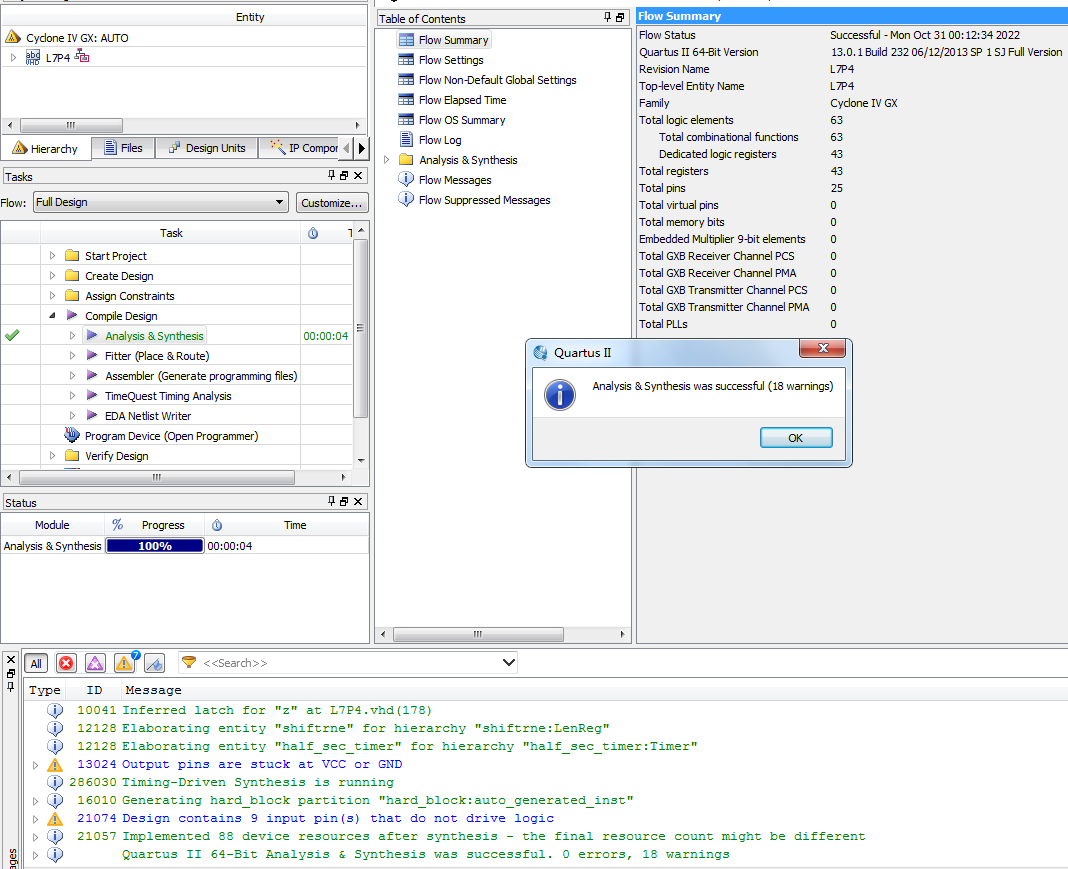

3. 程序编译

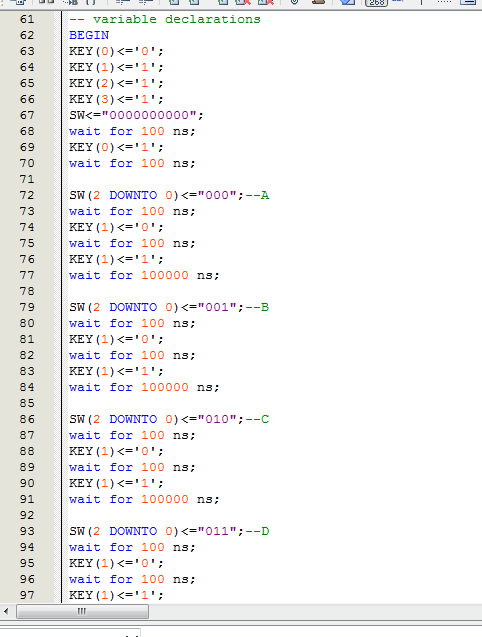

4. Testbench

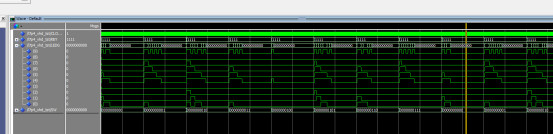

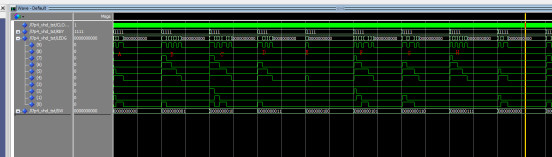

5. 仿真图

部分代码展示:

LIBRARY ieee;
USE ieee.std_logic_1164.all;
ENTITY L7P4 IS
PORT(KEY:INstd_logic_vector(3 DOWNTO 0);
SW:INstd_logic_vector(9 DOWNTO 0);
CLOCK_50:INstd_logic;
--LEDR:OUT std_logic_vector(9 DOWNTO 0));-- UNCOMMENT when targetting DE1
LEDG:OUT std_logic_vector(9 DOWNTO 0));-- UNCOMMENT when targetting DE0
END L7P4;
ARCHITECTURE mixed OF L7P4 IS
COMPONENT shiftrne IS
GENERIC ( N : INTEGER := 4 ) ;
PORT ( R : IN STD_LOGIC_VECTOR(N-1 DOWNTO 0) ;
L, E, w : IN STD_LOGIC ;
Clock : IN STD_LOGIC ;
Q : BUFFER STD_LOGIC_VECTOR(N-1 DOWNTO 0) ) ;
END COMPONENT;
COMPONENT half_sec_timer IS
PORT ( Clk, Start : IN STD_LOGIC ;
Done : OUT STD_LOGIC);
END COMPONENT;
SIGNAL Clk, nReset, w, z, SEnable, TStart, TDone : std_logic;
SIGNAL LR, CR, QL, QC : std_logic_vector(3 DOWNTO 0); -- length and code values and shift register contents
SIGNAL sel : std_logic_vector(2 DOWNTO 0);
TYPE state_t IS (Init, Gen_dot, Jud_nxt, Pulse_1, Pulse_2, Pulse_3, Gen_nxt, Dash_nxt, Gen_nxt_dot, Gen_nxt_dash); -- add to state list as needed
SIGNAL y_Q, Y_D : state_t;
BEGIN
Clk <= CLOCK_50;
nReset <= KEY(0);
w <= NOT KEY(1); -- start signal
sel <= SW(2 DOWNTO 0);
--LEDR(3 DOWNTO 0) <= QC; -- code register-- UNCOMMENT when targetting DE1
--LEDR(7 DOWNTO 4) <= QL; -- length register-- UNCOMMENT when targetting DE1
--LEDR(9) <= z; -- Morse output symbol-- UNCOMMENT when targetting DE1
LEDG(3 DOWNTO 0) <= QC; -- code register-- UNCOMMENT when targetting DE0
LEDG(7 DOWNTO 4) <= QL; -- length register-- UNCOMMENT when targetting DE0
LEDG(9) <= z; -- Morse output symbol-- UNCOMMENT when targetting DE0
LEDG(8) <= '0';
WITH sel ｓｅｌｅｃｔ
CR <= "0010" WHEN "000", -- code register 0=dot, 1=dash, listed from lsb on right to msb on left
"0001" WHEN "001",
"0101" WHEN "010",
"0001" WHEN "011",
"0000" WHEN "100",
"0100" WHEN "101",
"0011" WHEN "110",
"0000" WHEN "111",
"0000" WHEN OTHERS;
WITH sel ｓｅｌｅｃｔ
LR <= "0011" WHEN "000", -- length register in unary from lsb on right
"1111" WHEN "001",
"1111" WHEN "010",
"0111" WHEN "011",
"0001" WHEN "100",
"1111" WHEN "101",
"0111" WHEN "110",
"1111" WHEN "111",
"0000" WHEN OTHERS;
