篮球比赛计时器设计VHDL代码Quartus仿真

名称：篮球比赛计时器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

篮球比赛计时器
简述
在现今的体育比赛中，计时器起到至关重要的作用。为了满足篮球比赛的计时需求，我们设计了一款基于FPGA的篮球计时器。设计各个功能子模块，再通过适当的接口和信号线进行通信和协调，最终实现篮球比赛计时器

设计指标
可以进行比赛计时，具有30秒倒计时，倒计时通过数码管显示;可通过按键对计时器清零、置数、启动和暂停。通过两个数码管显示两队比分。
当按下复位信号时，模块复位，按下开始键时开始倒计时，按下暂停键暂停，再次按下开始键时继续倒计时，直到倒计时为0后，LED闪烁报警

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

篮球设计文档.doc

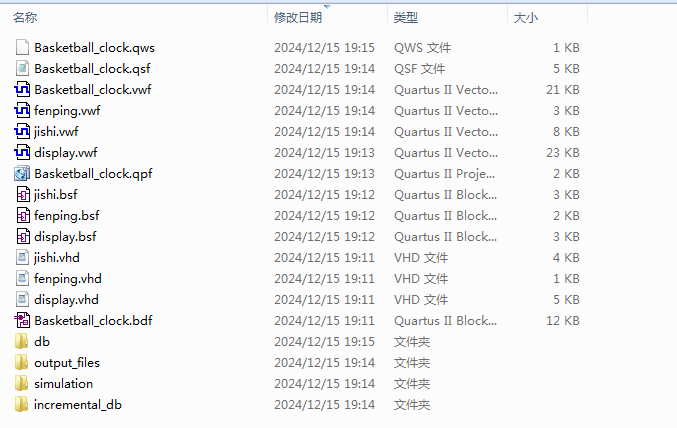

1.工程文件

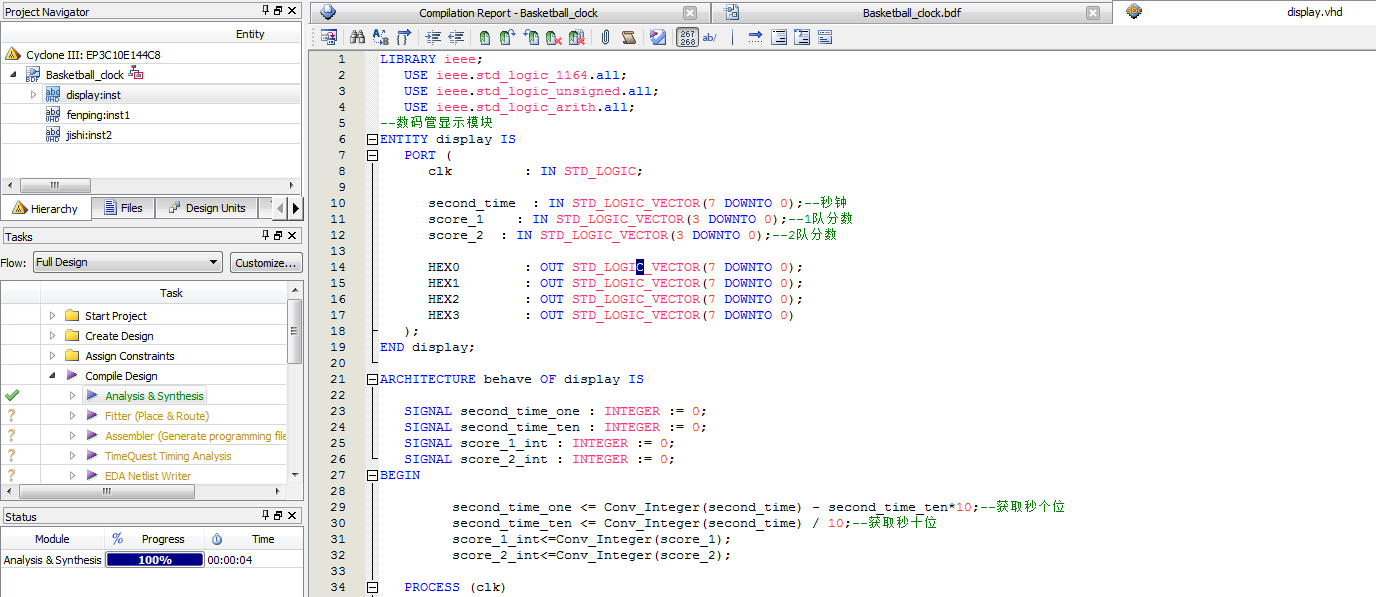

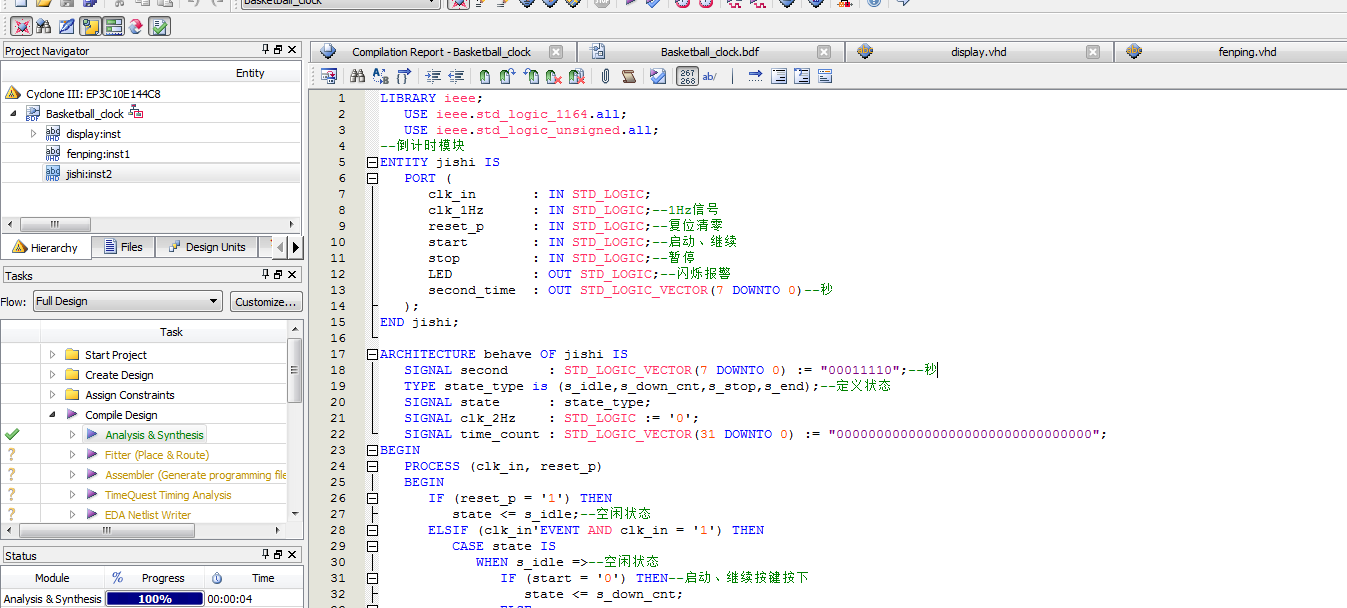

2.程序文件

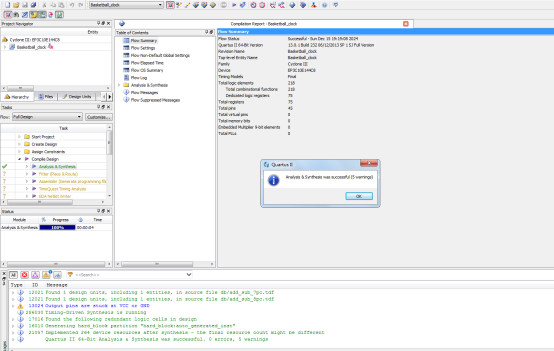

3.程序编译

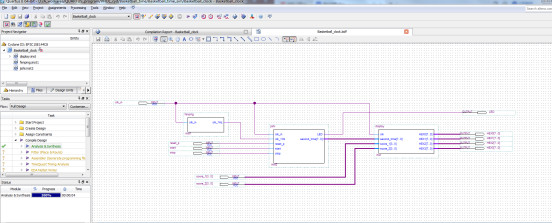

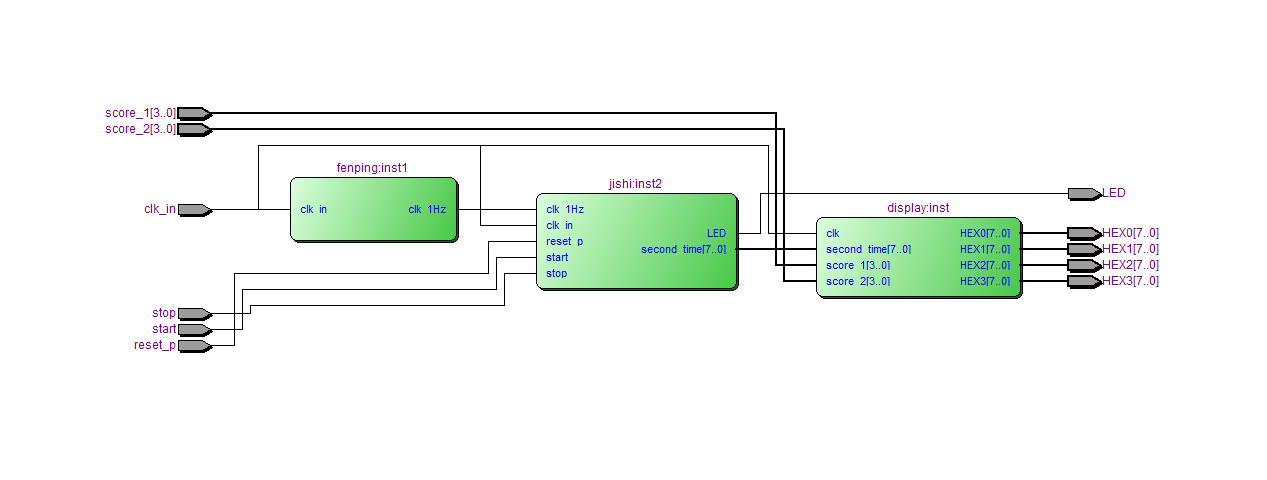

4.RTL图

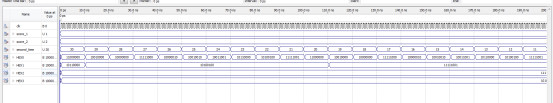

5.仿真图

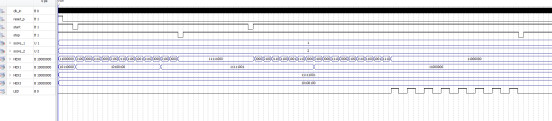

整体仿真图

分频模块

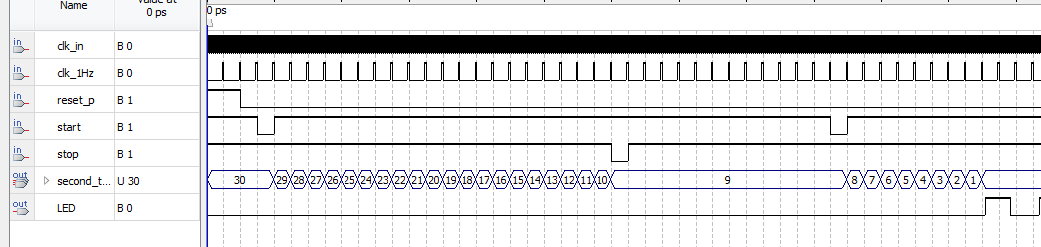

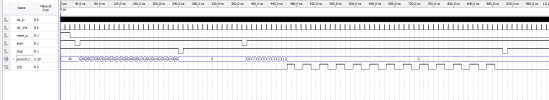

倒计时模块

显示模块

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
USE ieee.std_logic_arith.all;
--数码管显示模块
ENTITY display IS
   PORT (
      clk         : IN STD_LOGIC;

      second_time  : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--秒钟
      score_1    : IN STD_LOGIC_VECTOR(3 DOWNTO 0);--1队分数
      score_2  : IN STD_LOGIC_VECTOR(3 DOWNTO 0);--2队分数

      HEX0        : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
      HEX1        : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
      HEX2        : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
      HEX3        : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
   );
END display;
ARCHITECTURE behave OF display IS
   SIGNAL second_time_one : INTEGER := 0;
   SIGNAL second_time_ten : INTEGER := 0;
   SIGNAL score_1_int : INTEGER := 0;
   SIGNAL score_2_int : INTEGER := 0;
BEGIN
         second_time_one <= Conv_Integer(second_time) - second_time_ten*10;--获取秒个位
         second_time_ten <= Conv_Integer(second_time) / 10;--获取秒十位
score_1_int<=Conv_Integer(score_1);
score_2_int<=Conv_Integer(score_2);

   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         CASE second_time_one IS--显示秒个位
            WHEN 0 =>
               HEX0
               HEX0
               HEX0
               HEX0
               HEX0
               HEX0
               HEX0
               HEX0
               HEX0
               HEX0
         END CASE;
      END IF;
   END PROCESS;

代码文件（付费下载）：
