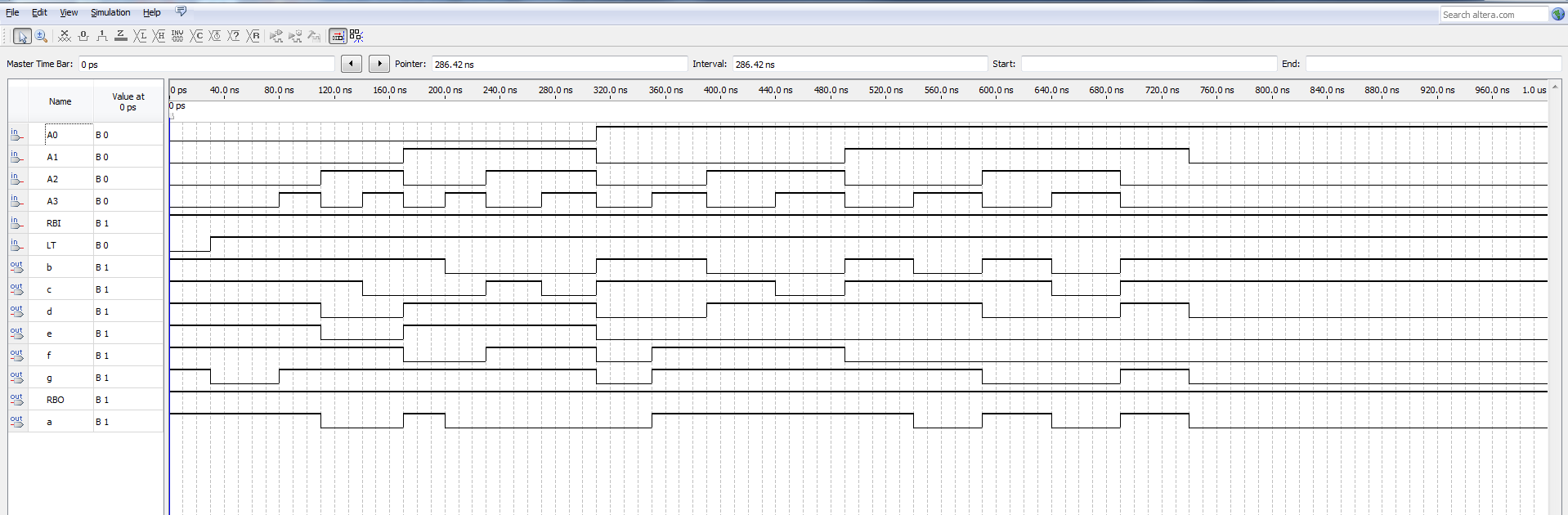

74LS48芯片功能实现设计VHDL代码Quartus仿真

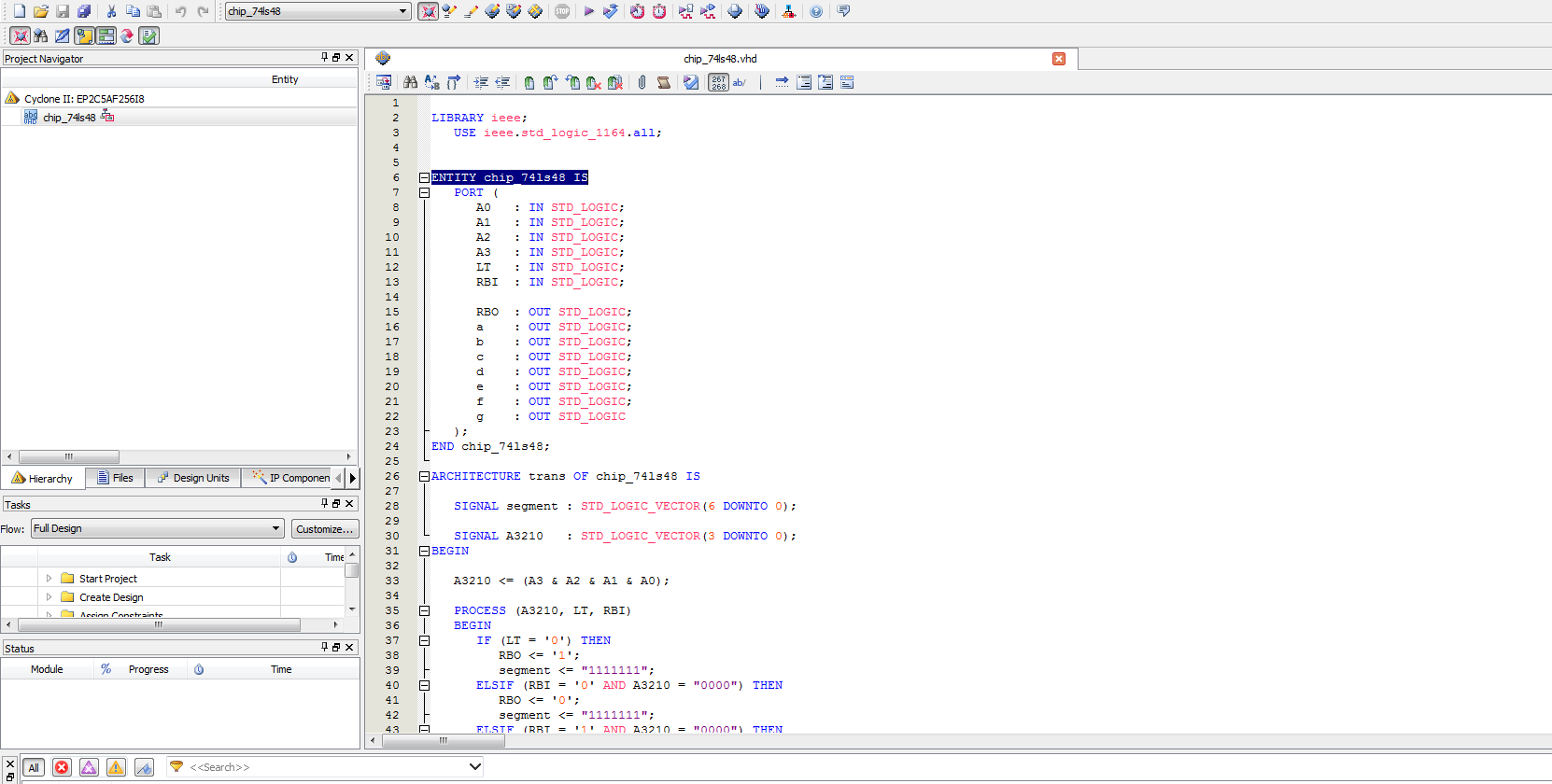

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
ENTITY chip_74ls48 IS
   PORT (
      A0   : IN STD_LOGIC;
      A1   : IN STD_LOGIC;
      A2   : IN STD_LOGIC;
      A3   : IN STD_LOGIC;
      LT   : IN STD_LOGIC;
      RBI  : IN STD_LOGIC;

      RBO  : OUT STD_LOGIC;
      a    : OUT STD_LOGIC;
      b    : OUT STD_LOGIC;
      c    : OUT STD_LOGIC;
      d    : OUT STD_LOGIC;
      e    : OUT STD_LOGIC;
      f    : OUT STD_LOGIC;
      g    : OUT STD_LOGIC
   );
END chip_74ls48;
ARCHITECTURE trans OF chip_74ls48 IS

   SIGNAL segment : STD_LOGIC_VECTOR(6 DOWNTO 0);

   SIGNAL A3210   : STD_LOGIC_VECTOR(3 DOWNTO 0);
BEGIN

   A3210 <= (A3 & A2 & A1 & A0);

   PROCESS (A3210, LT, RBI)
   BEGIN
      IF (LT = '0') THEN
         RBO <= '1';
         segment <= "1111111";
      ELSIF (RBI = '0' AND A3210 = "0000") THEN
         RBO <= '0';
         segment <= "1111111";
      ELSIF (RBI = '1' AND A3210 = "0000") THEN
         RBO <= '1';
         segment <= "1111110";
