电子琴设计Verilog代码Quartus仿真

名称：电子琴设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：有8个琴键，按下输出对应音调

1、工程文件

原理说明:电子琴弹奏的原理为通过蜂鸣器发声，分频器的不同频率对应不同的音调。通过编写代码，实现按下不同的按键输出对应频率的信号至蜂鸣器，就能发出对应音调的声音。

演示视频

编辑

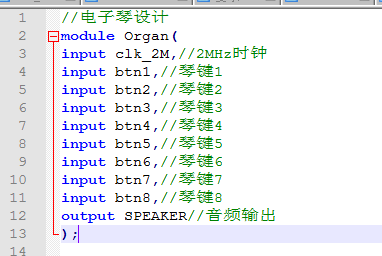

2、程序文件

编辑

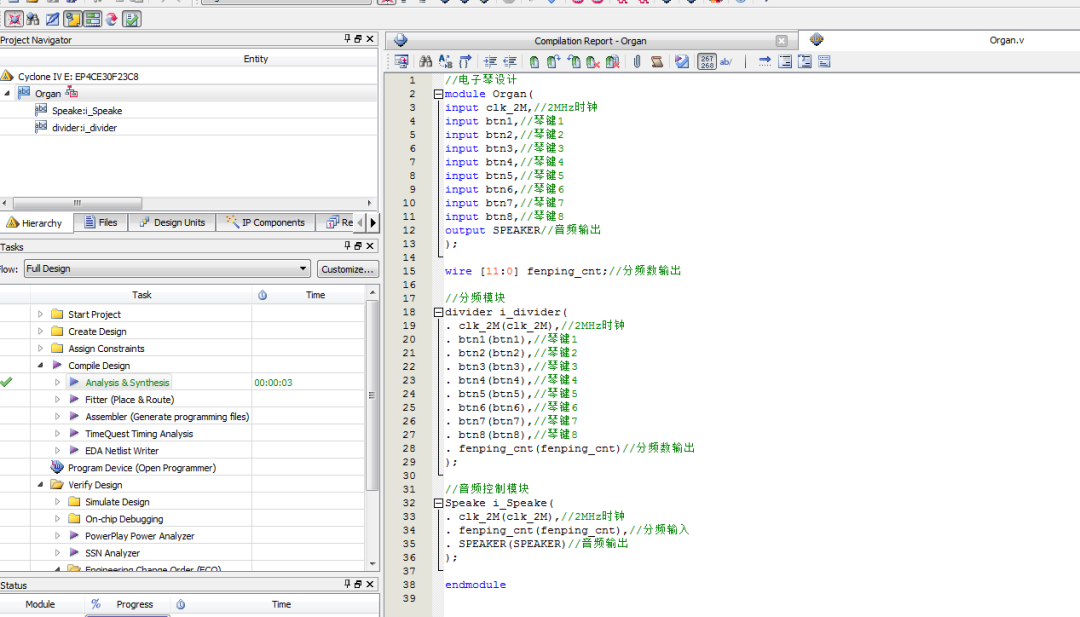

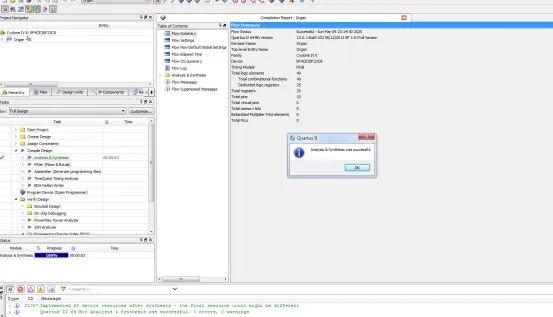

3、程序编译

编辑

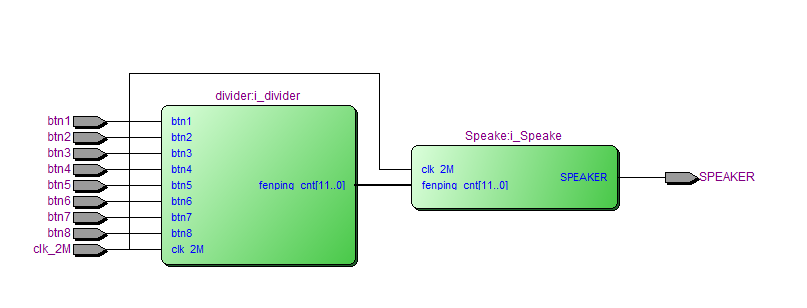

4、RTL图

编辑

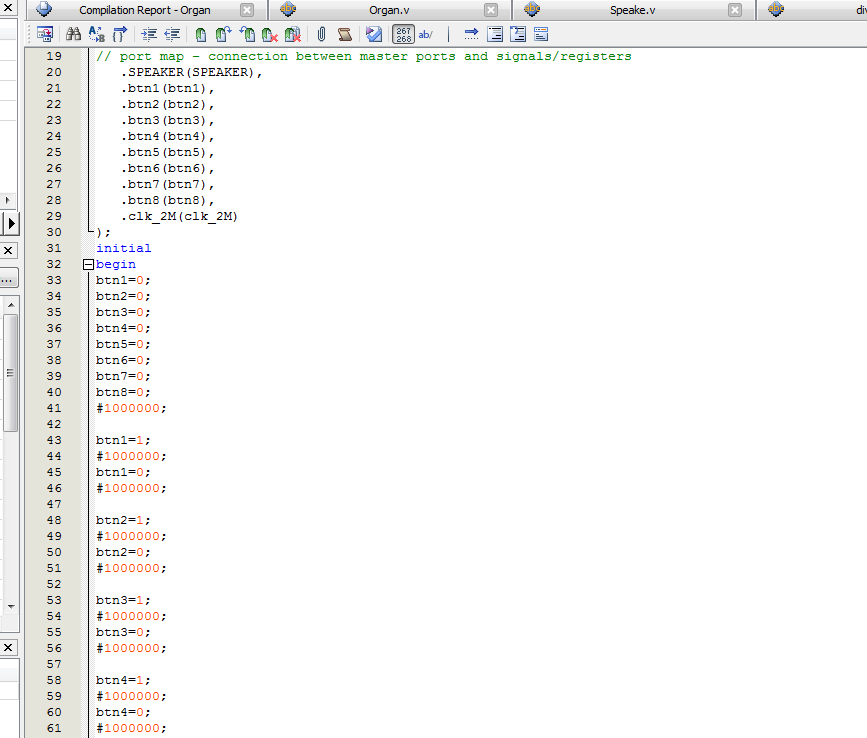

5、testbench

编辑

6、仿真图

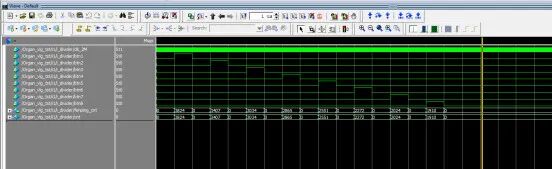

整体仿真图

编辑

编辑

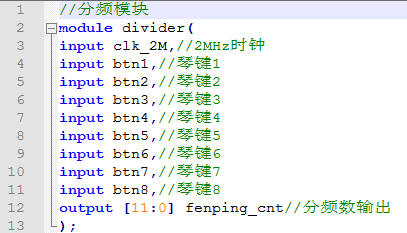

分频模块

编辑

编辑

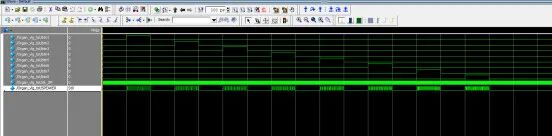

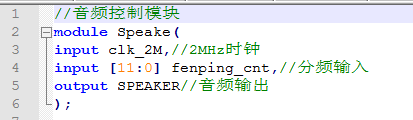

音频控制模块

编辑

编辑

部分代码展示:

//电子琴设计
module Organ(
input clk_2M,//2MHz时钟
input btn1,//琴键1
input btn2,//琴键2
input btn3,//琴键3
input btn4,//琴键4
input btn5,//琴键5
input btn6,//琴键6
input btn7,//琴键7
input btn8,//琴键8
output SPEAKER//音频输出
);
wire [11:0] fenping_cnt;//分频数输出
//分频模块
divider i_divider(
. clk_2M(clk_2M),//2MHz时钟
. btn1(btn1),//琴键1
. btn2(btn2),//琴键2
. btn3(btn3),//琴键3
. btn4(btn4),//琴键4
. btn5(btn5),//琴键5
. btn6(btn6),//琴键6
. btn7(btn7),//琴键7
. btn8(btn8),//琴键8
. fenping_cnt(fenping_cnt)//分频数输出
);
//音频控制模块
Speake i_Speake(
. clk_2M(clk_2M),//2MHz时钟
. fenping_cnt(fenping_cnt),//分频输入
. SPEAKER(SPEAKER)//音频输出
);
endmodule

源代码下载（付费后可见）
