TLC5615数模转换设计Verilog代码Quartus  开发板

名称：TLC5615数模转换设计Verilog代码Quartus  开发板

软件：Quartus

语言：Verilog

代码功能：

采用的设计方法、步骤选择合适的FPGA芯片和数模转换器(DAC)芯

片,设计硬件接口连接。编写FPGA代码实现SPI通信协议,以控制DAC芯

片。开发状态机控制器,确保数据按正确时序发送至DAC。进行系统仿真,验

证设计的正确性。进项实物测试,调整参数以优化性能,确保数模转换的精度和稳定性。低成本低精度就可以

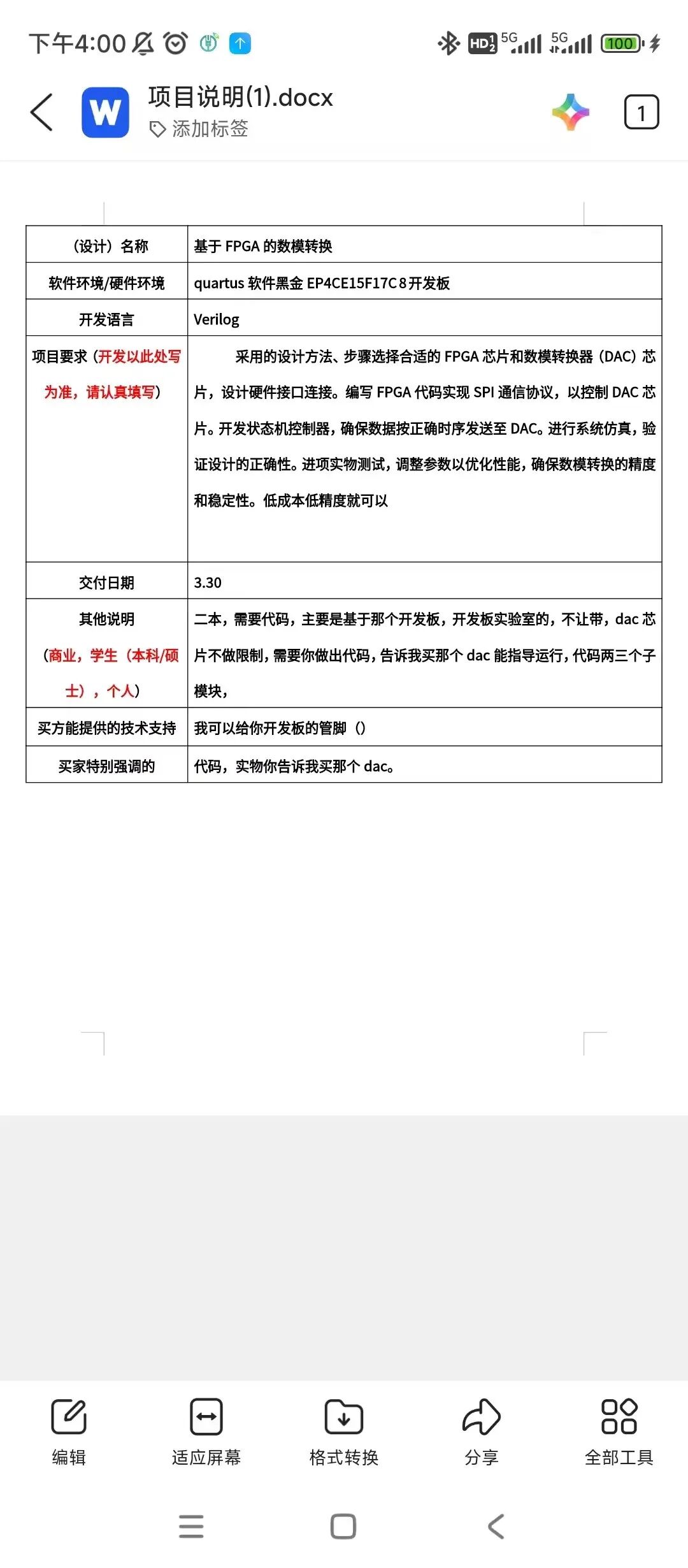

编辑

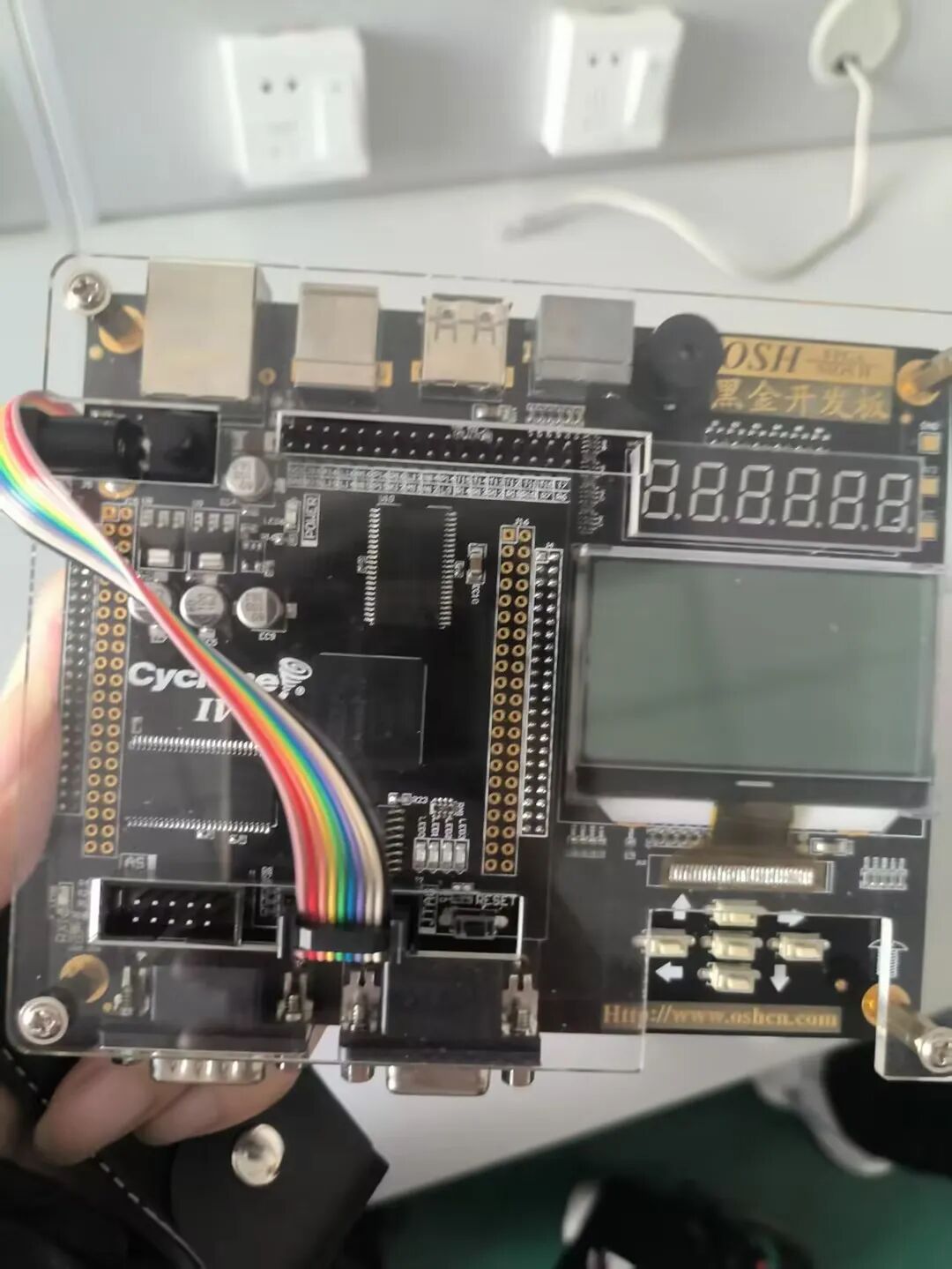

本代码已在开发板验证，开发板如下，其他开发板可以修改管脚适配：

编辑

部分代码展示:

//SPI DAC控制
module TLC5615
       (clk,                   //内部时钟50M
  data_in,
  tlc5615_dout,                  //TLC5615 dout脚
        tlc5615_sclk,                  //TLC5615 sclk时钟脚
        tlc5615_din,                   //TLC5615 din数据脚
        tlc5615_cs                     //TLC5615 cs片选
  );

input clk;
input [9:0] data_in;
input tlc5615_dout;
output tlc5615_din;
output tlc5615_cs;
output tlc5615_sclk;
reg         tlc5615_din;
reg         tlc5615_cs;
reg         tlc5615_sclk;
reg[3:0]    count1,count2,count3;
reg [15:0]  count4;
reg         clk_div;
reg[9:0]    din_reg;                //10位数据寄存器
initial                          //初始化
begin
    tlc5615_cs=1;
    tlc5615_din=0;
    count1=0;
    count2=0;
    count3=0;
    din_reg=10'b00_0000_1111;                    //实验者可以根据需要修改10为二进制码
end
/*** sclk的频率设置为2.5MHz ***/
//20分频
always@(posedge clk)
begin
    if(count3==4'd9)
    begin
        tlc5615_sclk<=~tlc5615_sclk;
        count3<=0;
    end
    else
        count3<=count3+1;
end
