小编 VGA吃豆人游戏+Verilog+TD
名称：VGA吃豆人游戏+Verilog+TD
软件：TD
语言：Verilog
代码功能：
---实现经典吃豆人游戏
演示视频：
项目相关图片预览
---
代码实现思路
本项目采用模块化设计，顶层模块负责各子模块的连接与时序同步。时钟分频模块生成VGA和游戏逻辑所需时钟，按键消抖模块确保玩家输入稳定，IO模块解析方向控制。画面控制模块根据吃豆人和鬼怪的位置动态生成VGA显示信号，得分统计模块实时更新分数。各模块通过信号线协同工作，实现游戏逻辑与硬件显示的高效结合。整体设计突出FPGA并行处理优势，保证游戏流畅运行。
---

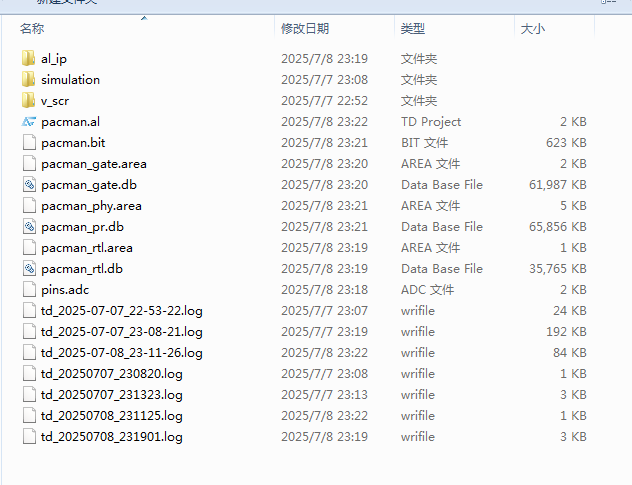

代码结构
clk_wizard
io

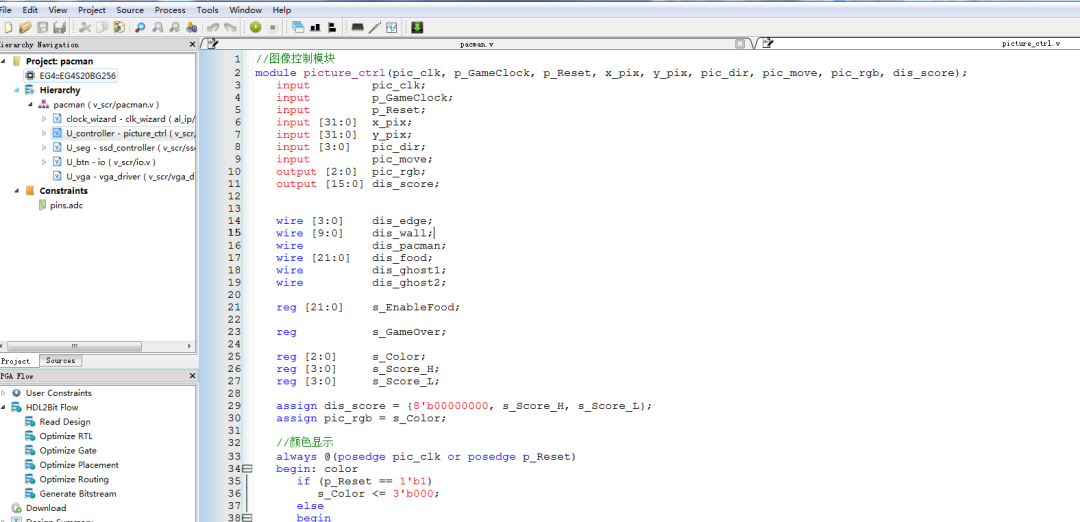

picture_ctrl
ssd_controller
vga_driver
food/ghost/player/rectangle等
---
部分代码预览

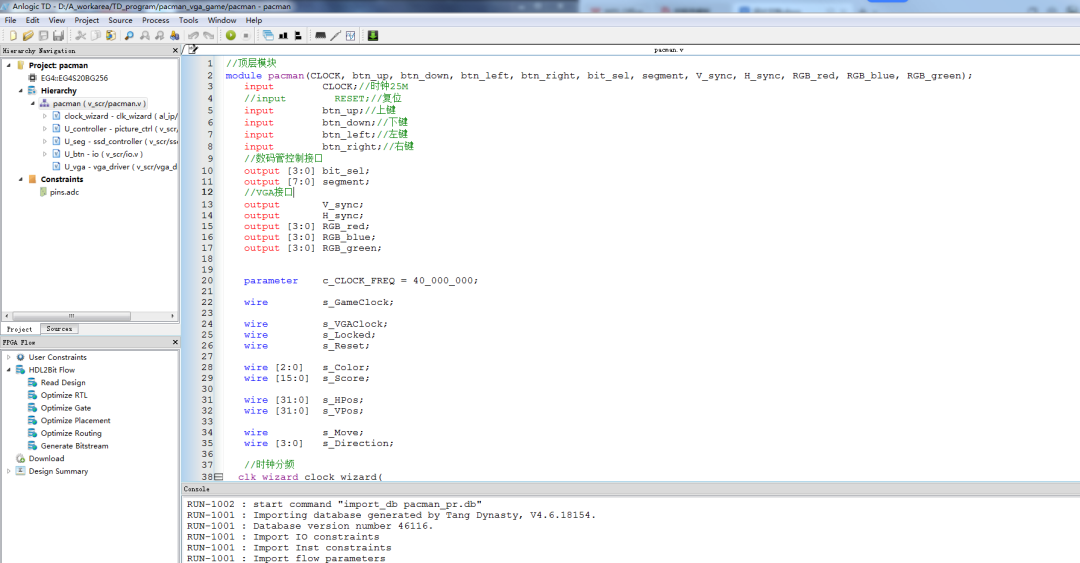

//顶层模块 pacman.v 前100行
module pacman(CLOCK, btn_up, btn_down, btn_left, btn_right, bit_sel, segment, V_sync, H_sync, RGB_red, RGB_blue, RGB_green);
input CLOCK;
//input RESET;
input btn_up;
input btn_down;
input btn_left;
input btn_right;
output [3:0] bit_sel;
output [7:0] segment;
output V_sync;
output H_sync;
output [3:0] RGB_red;
output [3:0] RGB_blue;
output [3:0] RGB_green;
parameter c_CLOCK_FREQ = 40_000_000;
wire s_GameClock;
wire s_VGAClock;
wire s_Locked;
wire s_Reset;
wire [2:0] s_Color;
wire [15:0] s_Score;
wire [31:0] s_HPos;
wire [31:0] s_VPos;
wire s_Move;
wire [3:0] s_Direction;
clk_wizard clock_wizard(
.clk0_out(s_VGAClock),
.reset(1'b0),
.extlock(s_Locked),
.refclk(CLOCK)
);
assign s_Reset = (~s_Locked);
picture_ctrl U_controller(
.pic_clk(s_VGAClock),
.p_GameClock(s_GameClock),
.p_Reset(s_Reset),
.x_pix(s_HPos),
.y_pix(s_VPos),
.pic_dir(s_Direction),
.pic_move(s_Move),
.pic_rgb(s_Color),
.dis_score(s_Score)
);
ssd_controller #(c_CLOCK_FREQ) U_seg(
.p_Reset(s_Reset),
.pic_clk(s_VGAClock),
.p_Data(s_Score),
.o_bit_sel(bit_sel),
.o_segment(segment)
);
io U_btn(
.pic_clk(s_VGAClock),
.p_Reset(s_Reset),
.btn_up(btn_up),
.btn_down(btn_down),
.btn_left(btn_left),
.btn_right(btn_right),
.o_Clock(s_GameClock),
.o_Move(s_Move),
.o_Direction(s_Direction)
);
vga_driver U_vga(
.pic_clk(s_VGAClock),
.p_Reset(s_Reset),
.p_Color(s_Color),
.H_position(s_HPos),
.V_position(s_VPos),
.VGA_hsync_o(H_sync),
.VGA_vsync_o(V_sync),
.VGA_R(RGB_red),
.VGA_G(RGB_green),
.VGA_B(RGB_blue)
);
endmodule
代码下载（付费后可见）：
1、代码文件需要付费后才可见。
2、支付问题请联系微信公众号客服。
3、优质Verilog/VHDL代码资源，所见即所得。
