DDS波形发生器Verilog QuartusII正点原子开发板

概要信息

• 名称：DDS波形发生器Verilog QuartusII正点原子开发板
• 软件：QuartusII
• 语言：Verilog

代码功能

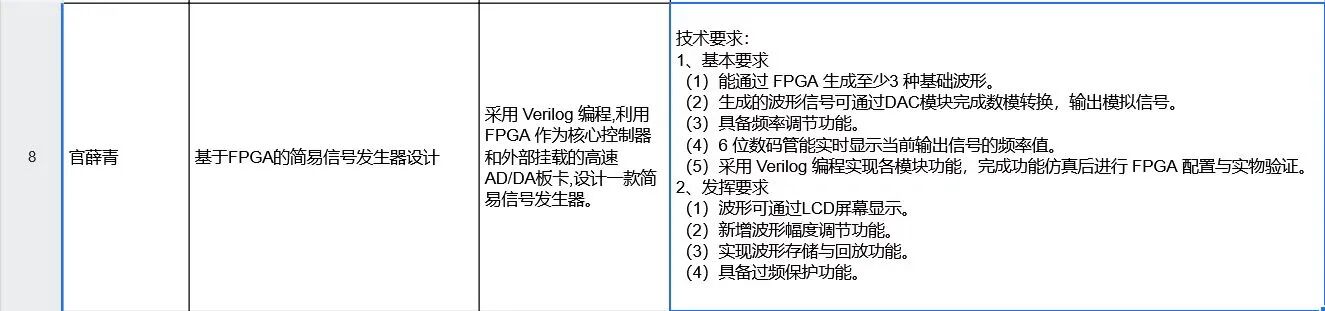

该工程实现一个基于数控直接数字合成（DDS）的波形发生器，能输出正弦、方波、三角波和锯齿波四种波形；通过按键选择波形并通过加/减键调整输出频率；波形数据经 ROM 查表后送往 DAC 接口，同时将频率在 6 位数码管上实时显示。即实现了下图中的基本要求（不含发挥）

代码实现思路

整体采用分层模块化设计：顶层 top.v负责端口映射，top_dds.v集成子模块并生成 DAC 时钟。核心dds.v使用 32 位相累加器（fre_add）累加步长FREQ_CTRL以控制频率，将高位作为 ROM 地址并通过地址偏移选择不同波形（各波形在 ROM 中按区间排列）。rom_wave提供 8-bit 波形点序列。按键经key_filter去抖并由key_ctl解码为波形选择信号，f_word_set根据加/减键调整FREQ_CTRL并维护显示计数；seg_led 负责多位数码管的分时驱动与数字解码。

简单模块连接示意：

top.v
└─ top_dds.v
├─ dds.v ── rom_wave (ROM)
├─ key_ctl.v
├─ key_filter.v (用于按键去抖，f_word_set 中亦实例化)
├─ f_word_set.v
└─ seg_led.v / count.v（用于数码管显示和计时）

该方法优点：结构清晰、易扩展（增加波形或改变ROM深度只需修改ROM与地址映射）；基于查表的波形输出效率高，适合 FPGA 实时输出。注意相位偏移（PHASE_CTRL）与 ROM 地址位宽需一致以保证波形连续性。

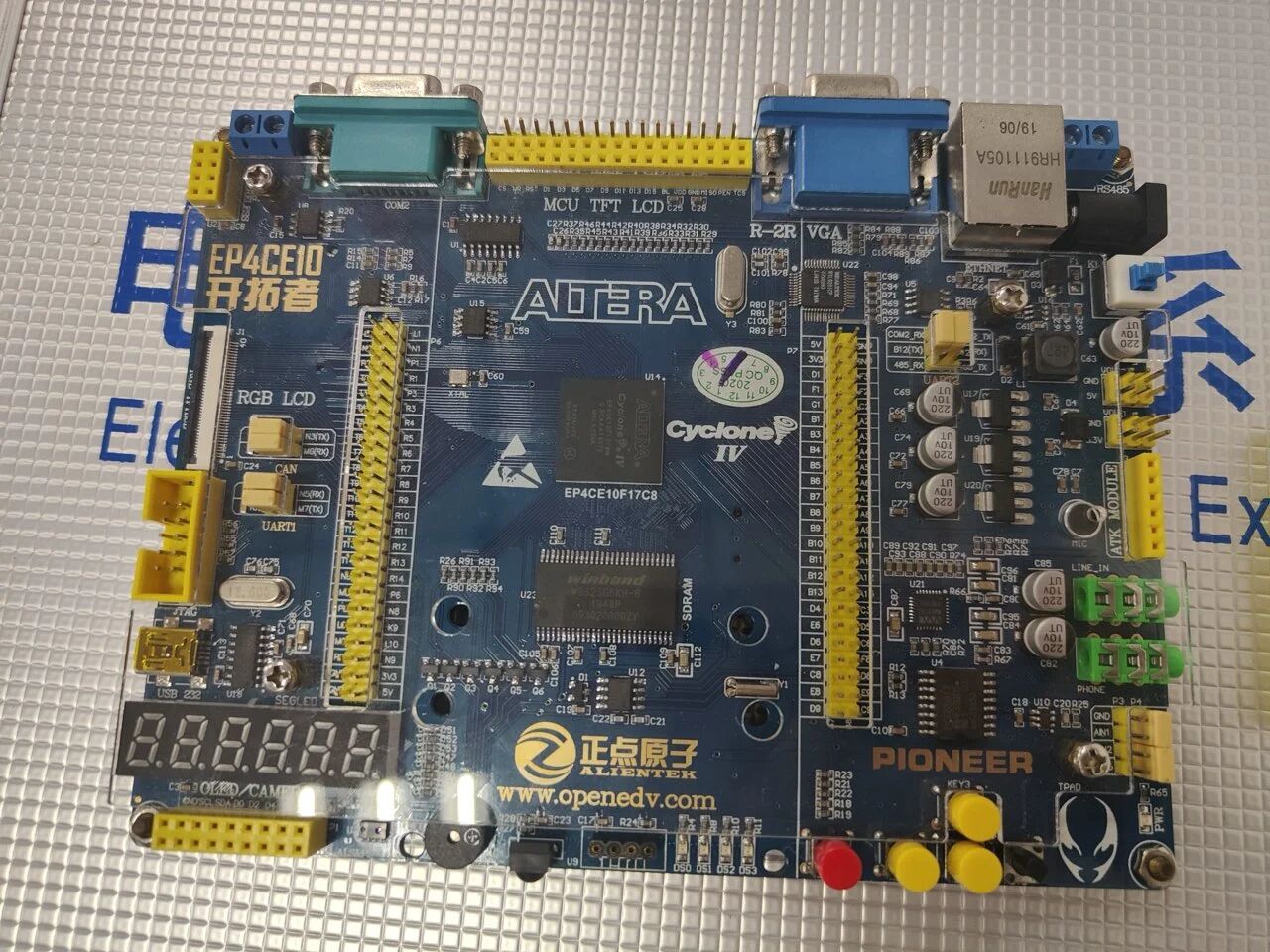

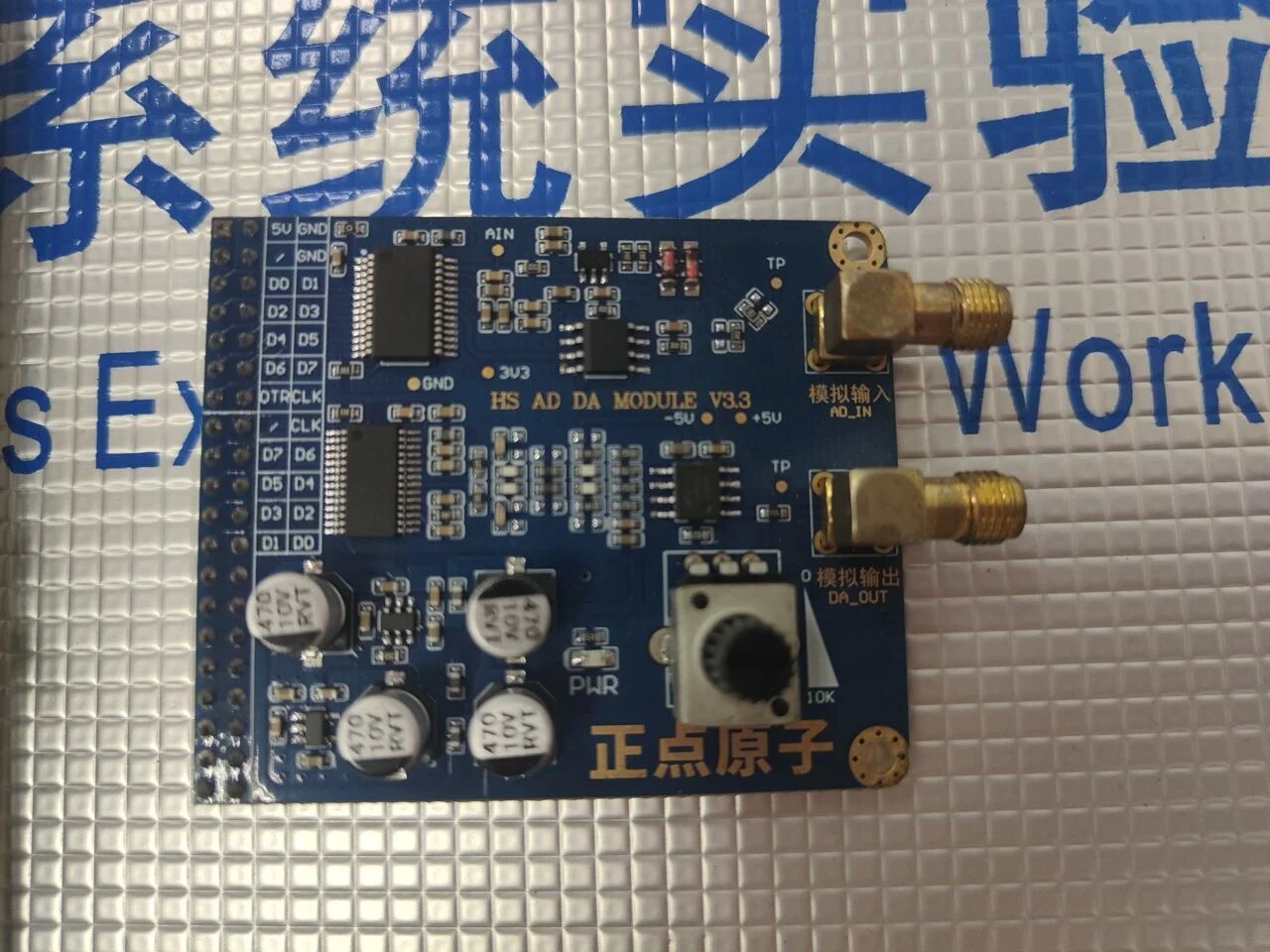

上板演示

本代码已在开发板验证

代码结构（各模块一句话说明）

• top.v
  ：顶层端口映射，实例化 top_dds 并连接外设引脚（DAC、按键、数码管）。
• top_dds.v
  ：系统整合模块，生成 DAC 时钟并把子模块（DDS、按键控制、数码管驱动、频率设置）串联起来。
• dds.v
  ：DDS 核心；32 位相累加器加步进量 FREQ_CTRL，通过高位索引 rom_wave 并用地址偏移区分四种波形，输出 8-bit 波形数据给 DAC。
• rom_wave.*
  （ROM/初始化文件）：查表存储波形数据（多个波形按地址区分），供 dds.v 读取。
• key_filter.v
  ：按键消抖模块，计时确认按键按下以产生稳定的按键触发信号。
• key_ctl.v
  ：根据按键编码产生波形选择信号 wave_select。
• f_word_set.v
  ：频率步进管理，响应加/减键修改 FREQ_CTRL 并维护显示计数 cn。
• seg_led.v
  ：数码管显示驱动，完成多位分时扫描和七段编码显示（包括小数点/符号处理）。
• count.v
  ：定时/采样模块，用于按周期输出当前 FREQ_CTRL 到显示或上层逻辑（与 seg_led/f_word_set 配合）。

设计注意点与建议

• ROM 地址映射：当前设计将四种波形放在 ROM 的不同时段（偏移 0/4096/8192/12288），如需扩展精度应同时调整相位累加位宽与地址偏移量。
• 定时与去抖：key_filter 使用计数器去抖，门限（CNT_MAX）应与系统时钟匹配以获得期望的按键响应时间。
• 固定参数：PHASE_CTRL 等常量影响相位偏移，若需要相对相位控制或相位同步，建议增加相位寄存与外部控制接口。
• 仿真与验证：建议对 dds.v 做时序仿真，观察相位累加器、ROM 读出与输出波形的一致性；在硬件上观察 DAC 输出并用示波器验证频率与波形类型。

关键源文件

trl/top.v, trl/top_dds.v, trl/dds.v, trl/key_ctl.v, trl/key_filter.v, trl/f_word_set.v, trl/seg_led.v, trl/count.v
