Verilog十日谈Day 1： 从软件思维到硬件思维：我的第一行Verilog代码与ModelSim仿真
告别点灯侠！从第一天起，就用工程师的方式写代码、做仿真。
各位未来的芯片设计与FPGA高手，你是否：
- 困在“点灯”阶段：代码只会下载到板子看结果，出了问题一脸茫然，调试基本靠猜？
- 对仿真望而生畏：听说过Testbench和ModelSim，但觉得复杂难学，迟迟不敢上手？
- 缺乏工程化思维：教程只教语法，不教如何在一个完整的工程环境下编译、仿真、调试？
如果你的答案是“是”，那么你来对地方了。
我们见过太多学习者，因为第一步就走错了方向——他们只学语法，不学验证；只会综合，不会仿真。结果就是永远无法独立完成高质量的设计。
《Verilog十日谈》系列，就是要从根本上解决这个问题。 我们承诺：
- ✅ 工业级流程：从Day 1起，就带你使用Quartus + ModelSim这一行业标准组合。
- ✅ 验证驱动开发：强调Testbench编写与仿真分析，让你“代码未下载，已知结果对”。
- ✅ 完整的工程视角：每个例子都是一个完整的Quartus工程，让你知其然，更知其所以然。
- ✅ 手把手实战
今天，就让我们跨越理论与实践的鸿沟，完成从“学生”到“工程师”的第一个关键转变。
一、 思维破壁：你的代码不是程序，是电路蓝图！
请立刻忘记C/C++/Python！你不再是“程序员”，而是“数字世界的建筑师”。
- 软件思维
- 硬件思维：代码描述电路结构，核心是“空间结构”和“并行工作”。
一个比喻：
你的Verilog代码就像一张电路蓝图。module就是你设计的芯片；input/output是芯片的引脚；assign和always块则是内部具体的逻辑门和寄存器。一旦上电，整个电路同时工作。
理解“代码即电路”，是学好Verilog的唯一前提。
二、 环境准备：打造你的专业“数字工作站”
本系列使用 Intel QuartusII 和 ModelSim 进行联合仿真。
关于安装：
- 请确保你的Quartus版本中包含了ModelSim（例如Intel FPGA Edition或预装了ModelSim的版本）。
- 关于软件安装、License设置（Quartus和ModelSim均有免费版本），B站有极其详尽的视频教程。请自行搜索学习，这是成为工程师的必备技能。
关键一步：关联仿真工具
- 打开Quartus，进入
Tools -> Options -> General -> EDA Tool Options。 - 在“ModelSim”一项中，指定你的ModelSim可执行文件所在路径（例如
.../intelFPGA/XX.x/modelsim_ase/win32aloem）。 - 这一步是Quartus能调用ModelSim的关键！
三、 第一行代码：设计一个“与门”芯片
启动Quartus，创建一个新项目（项目路径和名称不要有中文和空格！）。器件可以先选择一个Cyclone IV EP4CE6系列。

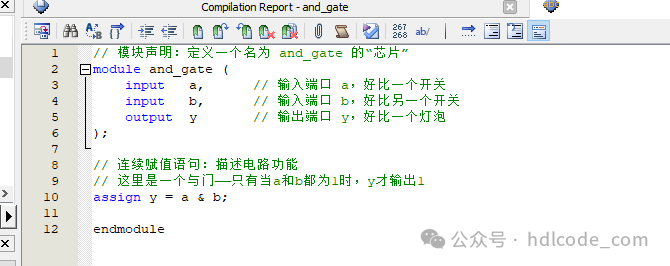

新建一个Verilog文件，保存为 and_gate.v，输入以下代码：
// 模块声明：定义一个名为 and_gate 的“芯片”
module and_gate (
input a, // 输入端口 a，好比一个开关
input b, // 输入端口 b，好比另一个开关
output y // 输出端口 y，好比一个灯泡
);
// 连续赋值语句：描述电路功能
// 这里是一个与门——只有当a和b都为1时，y才输出1
assign y = a & b;
endmodule

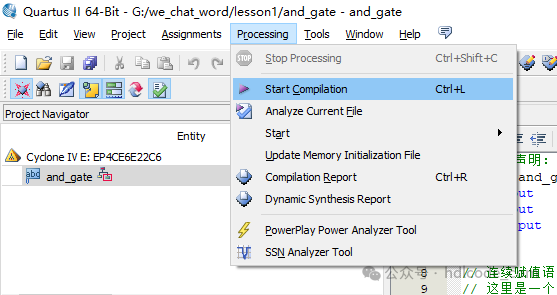

点击 编译按键。如果下方信息窗口显示成功，恭喜！你的第一个数字电路“蓝图”已经绘制完毕。

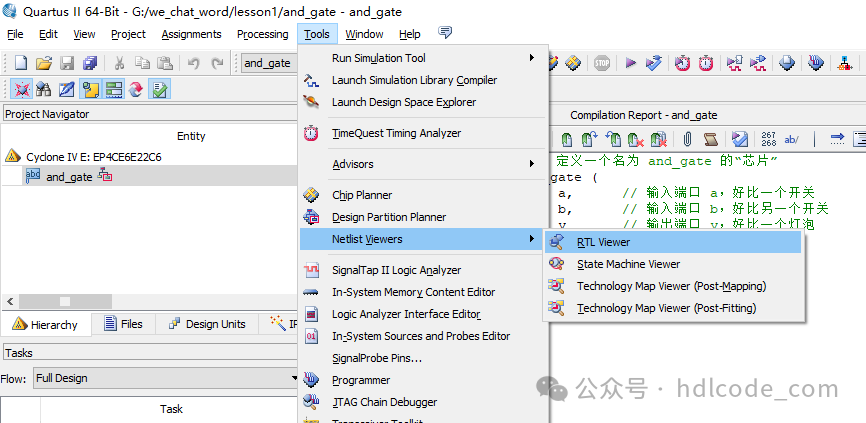

点击RTL图可以看到生成的电路图：
可以看到生成了一个与门
四、 第一个Testbench：为你的芯片搭建“测试平台”
这是工程师的核心技能！Testbench就是一个虚拟的“测试平台”，用来给你的设计（DUT）施加激励，并检查其输出。
新建Testbench文件：在Quartus中，再新建一个Verilog文件，命名为 tb_and_gate.v。注意：这个文件不需要加入到项目中，它仅用于仿真。
编写测试脚本：将以下代码写入 tb_and_gate.v。
// 测试模块（Testbench）
// 注意：testbench模块没有输入输出端口！
`timescale 1ns/1ns // 定义仿真时间单位/精度
module tb_and_gate();
// 1. 定义连接到被测模块的信号
reg a, b; // "reg" 类型：在测试中用于驱动输入
wire y; // "wire"类型：用于连接被测模块的输出
// 2. 实例化被测模块 (Device Under Test, DUT)
// 这相当于把设计好的“and_gate”芯片插到测试底座上
and_gate u_and_gate (
.a (a),
.b (b),
.y (y)
);
// 3. 产生激励波形
initial begin
// 初始化信号
a = 1'b0;
b = 1'b0;
#20; // 等待20个时间单位
// 测试用例1： a=0, b=1
a = 1'b0;
b = 1'b1;
#20;
// 测试用例2： a=1, b=0
a = 1'b1;
b = 1'b0;
#20;
// 测试用例3： a=1, b=1
a = 1'b1;
b = 1'b1;
#20;
// 测试结束
$stop; // 暂停仿真（ModelSim中可继续），用 $finish 则直接退出
end
endmodule
五、 联合仿真：在ModelSim中见证电路工作！

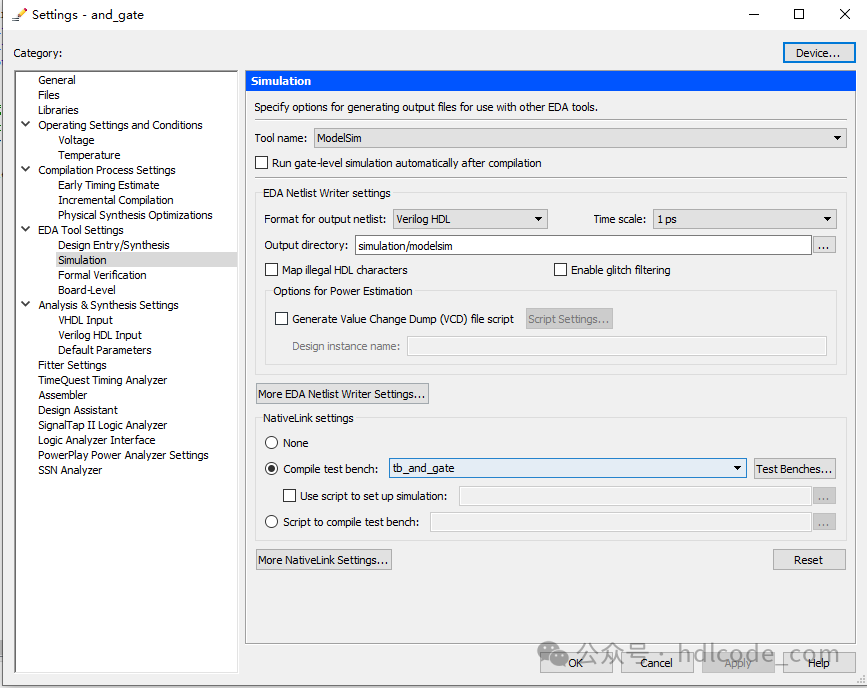

设置仿真工具：在Quartus中，进入 Assignments -> Settings -> EDA Tool Settings -> Simulation。
Tool nameFormat for output netlistOutput directory: simulation/modelsim (默认即可)
启动仿真：

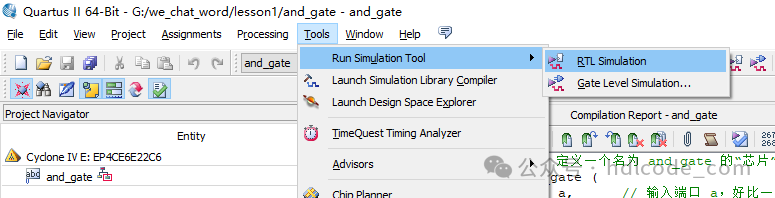

- 点击
Tools -> Run Simulation Tool -> RTL Simulation。 - Quartus会自动编译你的设计，生成仿真模型，并启动ModelSim。
在ModelSim中查看结果：
- ModelSim启动后，你可能需要手动将测试信号添加到波形窗口。在"Transcript"窗口输入：
do wave.do (如果Quartus已生成) 或手动将左侧Objects窗口中的信号 a, b, y 拖到波形窗口。 - 在Transcript窗口输入：

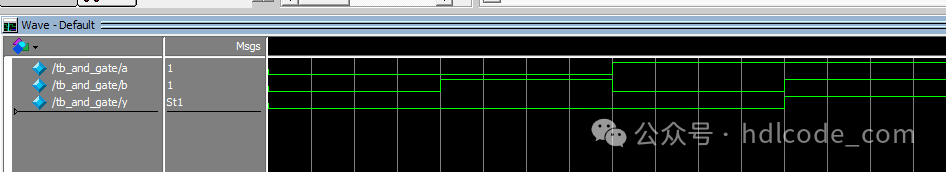

run 100ns 或点击工具栏上的"Run"按钮。 - 现在，请凝视你的波形图！
这，就是你的芯片在工作！ 你不再需要物理板卡，在电脑上就完美验证了设计的正确性。这就是仿真的威力！
【今日源码下载】
我们为本文提供了完整的源码与Testbench文件。
lesson1.rar
【明日预告 & 系列精华一览】
今天，你迈出了最关键的一步：建立了硬件思维，并掌握了设计-验证的完整工业流程。接下来的课程，我们将在这个坚实的基础上，快速构建你的Verilog知识体系。
