FPGAcoder LCD1602显示器驱动为Verilog Quartus EP1C3开发板
名称
LCD1602显示器驱动为Verilog Quartus EP1C3开发板
软件
Quartus
语言
Verilog
代码功能
clk_LCD为LCD_Drvier模块所需要的500Hz的时钟信号主要模块包括：Clock_Gen、LCD_Driver、LCD_Top。设计聚焦关键功能的实现与时序约束，强调可综合性与可移植性，适合在Verilog环境下进行快速迭代与验证。

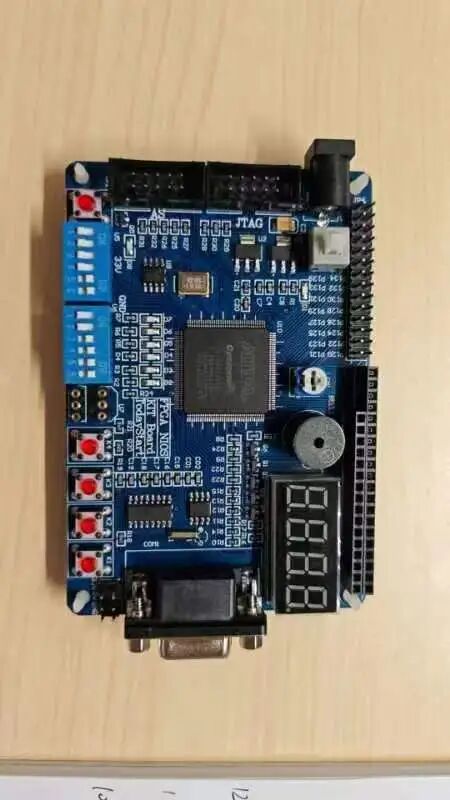

相关图片
设计文档：
代码实现思路
总体思路采用自顶向下的层次化设计，先明确接口与约束，再细化功能模块。时序方面以同步时钟为主，统一复位策略，关键路径通过流水线或并行分解降低延迟。控制部分使用有限状态机组织流程，数据路径依据接口协议进行缓冲与握手。验证阶段采用仿真与综合联合检查，覆盖边界条件与异常输入，确保在FPGA平台上稳定运行。核心模块：Clock_Gen、LCD_Driver、LCD_Top，分别承担接口、控制与运算等职责。
代码结构
整体结构采用分层与模块化设计：顶层负责接口与时序组织，中间层拆分为控制与数据通道，底层为具体算法与外设驱动。通过统一的时钟与复位策略维持同步，关键路径引入流水线降低延迟。模块间通过明确的端口协议进行耦合与解耦，便于复用与扩展。主要子模块包括：Clock_Gen、LCD_Driver、LCD_Top 等，各自承担接口适配、状态机控制、缓存与计算等职责，形成清晰可维护的架构。
部分代码
module Clock_Gen(clk_50M,rst,clk_LCD); input clk_50M,rst; //rst为全局复位信号（高电平有效） outputclk_LCD;wire clk_counter; reg [11:0]cnt; //对时钟进行计数分频 wire clk_equ; reg [9:0] count; reg clk_BUF; parameter counter = 48; //多少分频 /******************************************************************************** ** 模块名称：分频器 ** 功能描述：通过计数器实现分频功能. ********************************************************************************/ always@(posedge clk_50M) begin if(!rst) //低电平复位 cnt <= 12'd0; else if(clk_equ) cnt <= 12'd0; else cnt <= cnt+1'b1; end assign clk_equ = (cnt==counter); assign clk_counter = clk_equ; always @(posedge clk_counter or negedge rst) begin //利用计数器分频产生500Hz时钟 if(!rst) begin clk_BUF <= 1'b0; count <= 10'b0; end else begin if(count == 10'd1000) begin clk_BUF <= ~clk_BUF; count <= 10'b0; end else begin clk_BUF <= clk_BUF; //clk_BUF为500Hz的时钟信号 count <= count + 1'b1; end end end assignclk_LCD = clk_BUF; //clk_LCD为LCD_Drvier模块所需要的500Hz的时钟信号 endmodule |
代码文件（付费下载）：
2、支付问题请联系微信公众号客服。
3、优质Verilog/VHDL代码资源，所见即所得。
Verilog/VHDL资源下载 » LCD1602显示器驱动为Verilog Quartus EP1C3开发板
