基于FPGA的温度报警系统的设计VHDL代码Quartus仿真

名称：基于FPGA的温度报警系统的设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

基于FPGA的温度报警系统的设计 

主要内容 

 要求基于FPGA驱动温度传感器DS18B20进行实时采集温度，并显示在液晶显示屏上，同时可以通过按键设定规定温度，当实际温度低于设定温度时，有呼吸灯正常闪亮，当实际温度超过设定温度时，蜂鸣器发声，呼吸灯常亮。系统应包括温度传感器模块、FPGA开发板、显示模块和报警器。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.docx

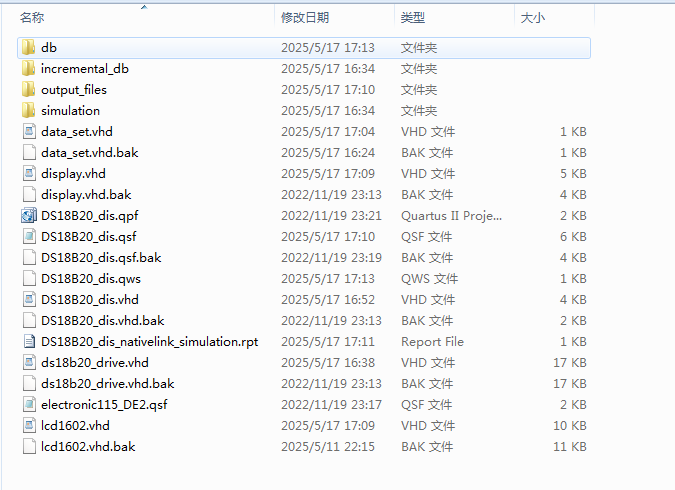

1、工程文件

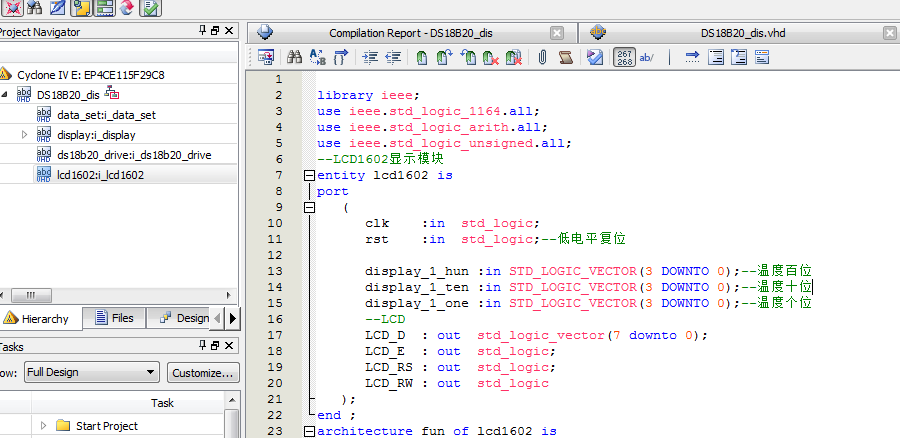

2、程序文件

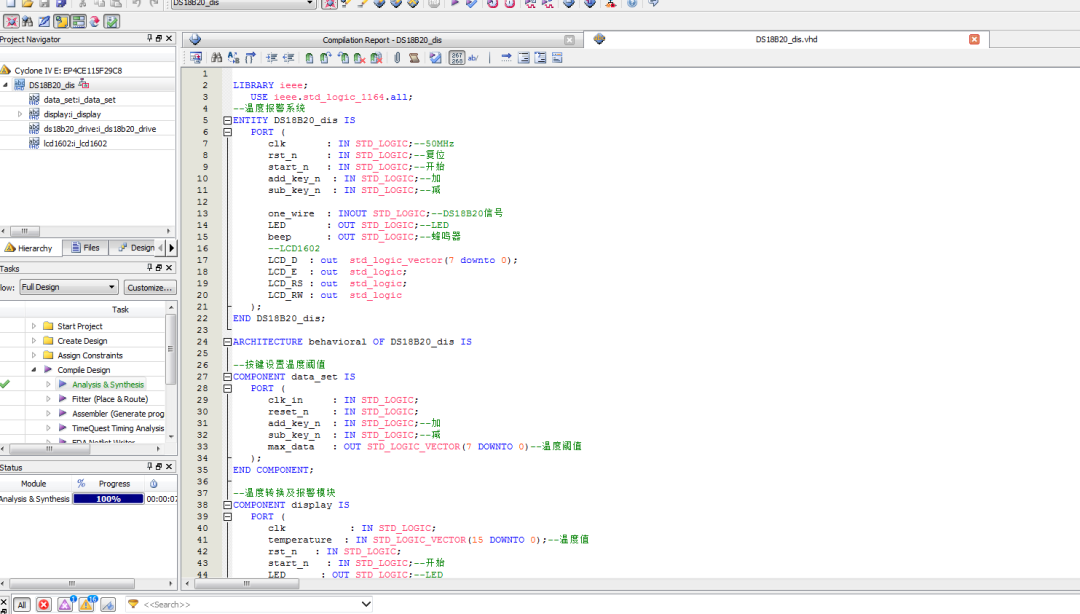

3、程序编译

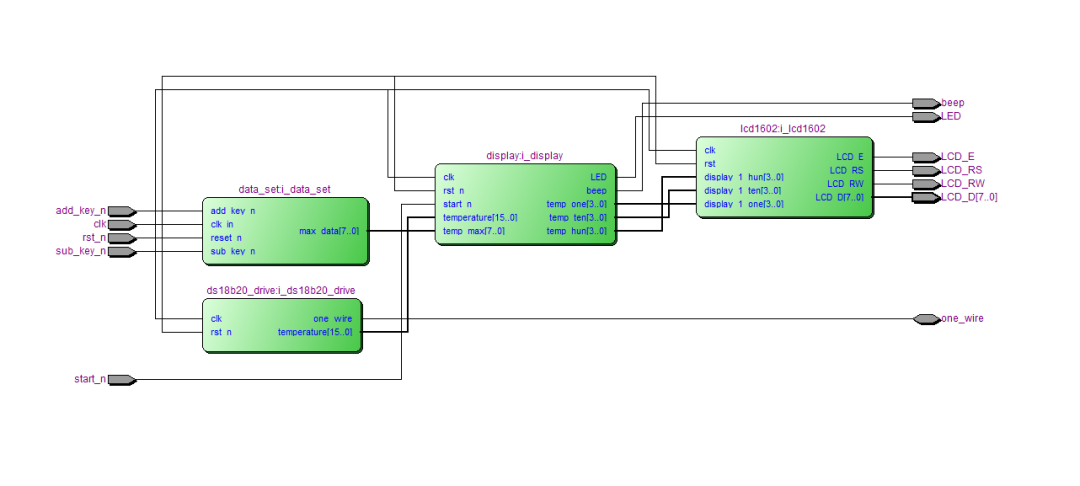

4、RTL图

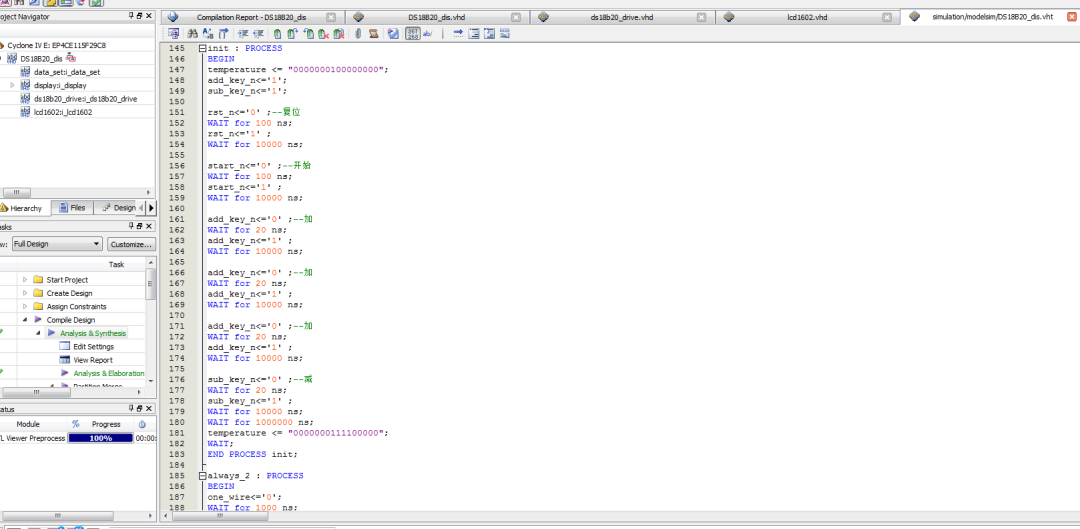

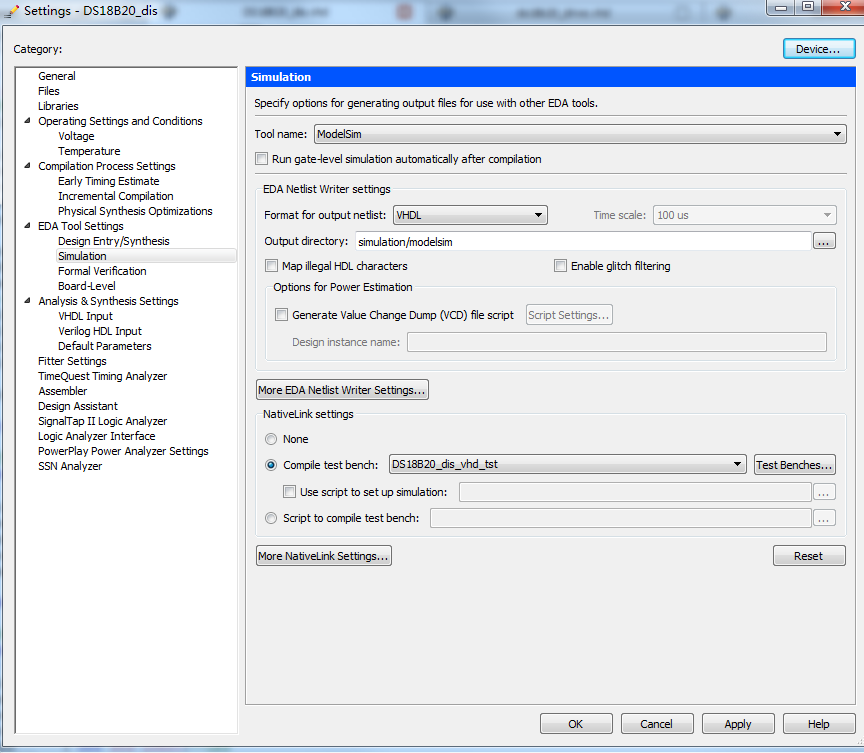

5、testbench

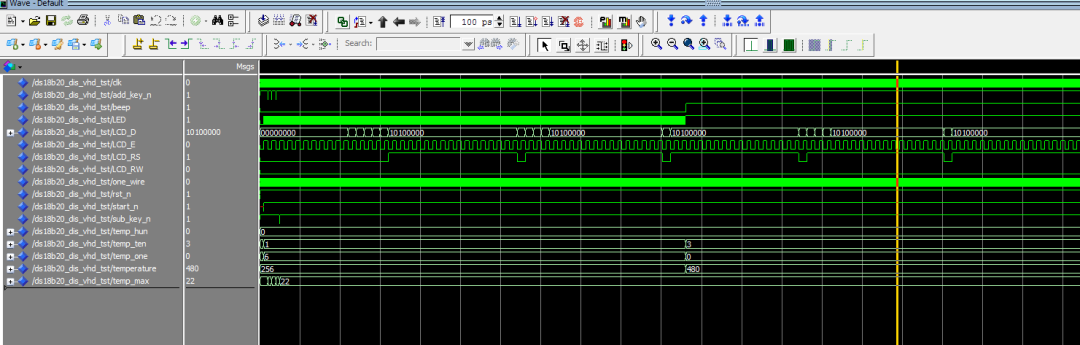

6、仿真图

整体仿真图

按键设置温度阈值模块

温度转换及报警模块

LCD1602显示模块

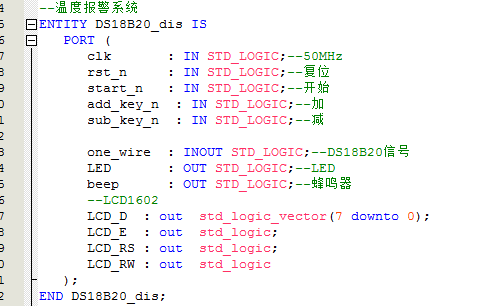

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
--温度报警系统
ENTITY DS18B20_dis IS
   PORT (
      clk       : IN STD_LOGIC;--50MHz
      rst_n     : IN STD_LOGIC;--复位
start_n   : IN STD_LOGIC;--开始
      add_key_n  : IN STD_LOGIC;--加
      sub_key_n  : IN STD_LOGIC;--减
      one_wire  : INOUT STD_LOGIC;--DS18B20信号
      LED      : OUT STD_LOGIC;--LED
beep      : OUT STD_LOGIC;--蜂鸣器
--LCD1602
   LCD_D  : out  std_logic_vector(7 downto 0);
   LCD_E  : out  std_logic;
   LCD_RS : out  std_logic;
   LCD_RW : out  std_logic
   );
END DS18B20_dis;
ARCHITECTURE behavioral OF DS18B20_dis IS
--按键设置温度阈值
COMPONENT data_set IS
   PORT (
      clk_in     : IN STD_LOGIC;
      reset_n    : IN STD_LOGIC;
      add_key_n  : IN STD_LOGIC;--加
      sub_key_n  : IN STD_LOGIC;--减
      max_data   : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--温度阈值
   );
END COMPONENT;
--温度转换及报警模块
COMPONENT display IS
   PORT (
      clk           : IN STD_LOGIC;
      temperature  : IN STD_LOGIC_VECTOR(15 DOWNTO 0);--温度值
rst_n   : IN STD_LOGIC;
start_n   : IN STD_LOGIC;--开始
      LED      : OUT STD_LOGIC;--LED
beep      : OUT STD_LOGIC;--蜂鸣器
temp_max     : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--设置范围内最高温度
      temp_one        : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
      temp_ten        : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
      temp_hun        : OUT STD_LOGIC_VECTOR(3 DOWNTO 0)
   );
END COMPONENT;
