名称：8086接口缓存与同步串行发送的设计VHDL代码ModelSim  仿真

软件：ModelSim

语言：VHDL

代码功能

该工程实现一个带缓冲的串行发送模块：外部以8086兼容的片选/读写/地址信号写入8位数据，模块内部用环形缓冲区存储数据；在同步信号FS到来时，若缓冲区累计数据达到阈值，则按固定节拍把若干字节从高位到低位串行输出到TXD；若数据不足，则输出空闲字节用于占位，保证链路连续性。

代码实现思路

实现上把“并行写入”和“串行发送”分离：写入过程在2MHz时钟下对片选与写信号进行采样，将D总线数据写入数组并推进写指针；发送过程使用状态机等待FS的有效窗口，在满足“缓存中至少4字节”等条件后进入发送状态。每个字节通过位计数器控制移位输出，高位先出；当一个字节发送完成时产生读走脉冲推进读指针并更新待发送字节。这种结构既能适配不均匀的写入节奏，又能在同步场景下稳定地输出固定长度的帧数据。

代码结构

代码主体由三部分组成：1）环形缓冲区与读写指针，完成数据入队/出队统计；2）主状态机，决定当前输出空闲字节还是输出有效数据；3）位计数与移位逻辑，将字节转换为串行比特流。模块的关键接口是FS：FS有效时优先尝试输出有效数据帧；否则维持空闲字节输出。通过data_count限制出队条件，避免在帧发送过程中出现数据不完整。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.docx

1、程序文件

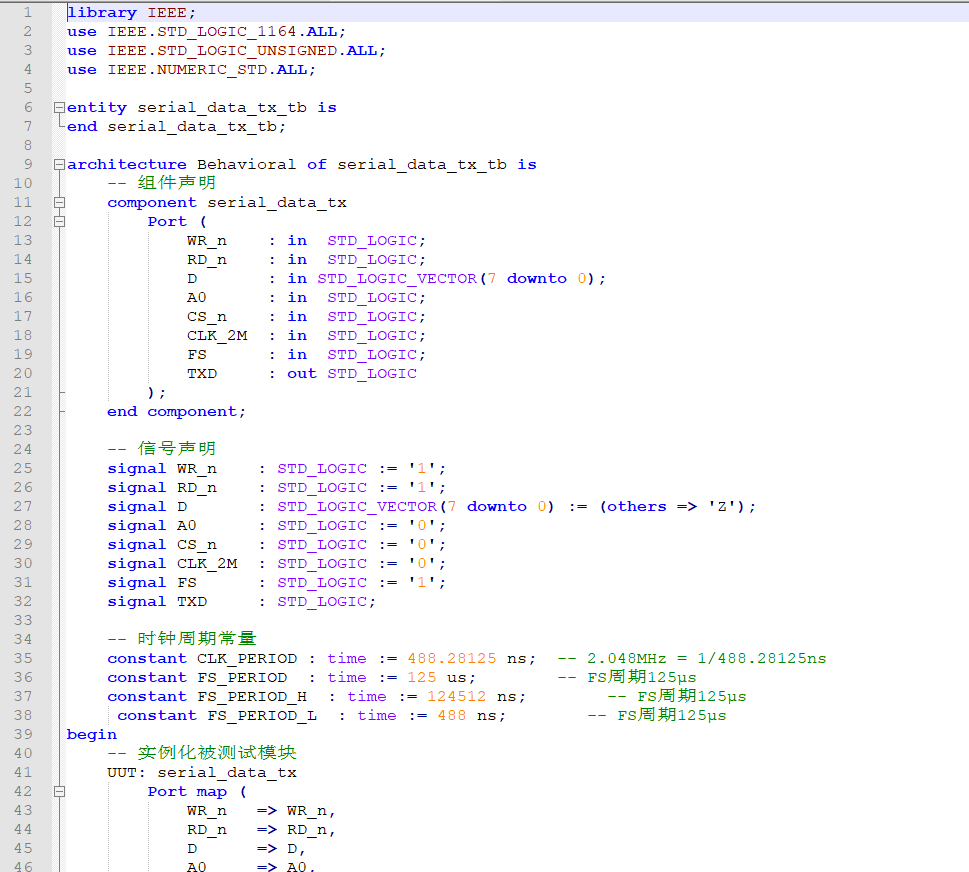

Testbench

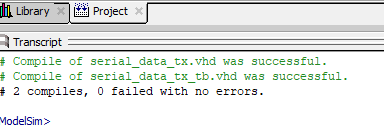

2、程序编译

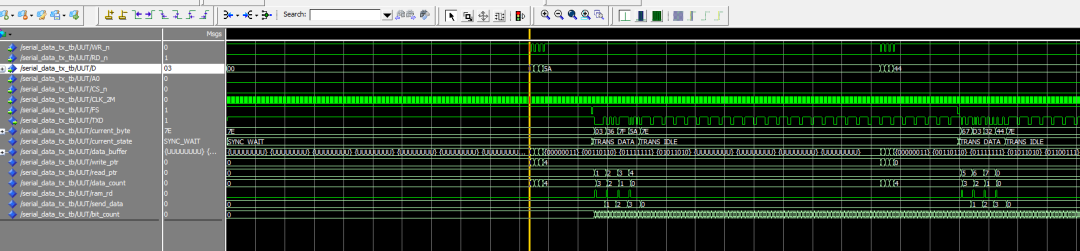

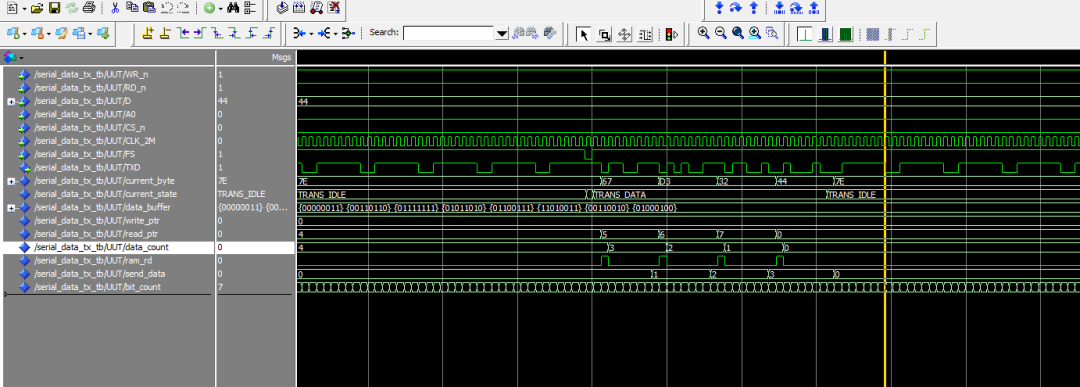

3、仿真图

部分代码

serial_data_tx.vhd

library IEEE;          use IEEE.STD_LOGIC_1164.ALL;          use IEEE.STD_LOGIC_UNSIGNED.ALL;          use IEEE.NUMERIC_STD.ALL;          entity serial_data_tx is              Port (                  -- 8086兼容接口信号                  WR_n    : inSTD_LOGIC;                    -- 写信号（低有效）                  RD_n    : inSTD_LOGIC;                    -- 读信号（低有效）                  D       : in STD_LOGIC_VECTOR(7 downto 0); -- 双向数据线                  A0      : inSTD_LOGIC;                    -- 地址线                  CS_n    : inSTD_LOGIC;                    -- 片选信号                          -- 时钟和同步信号                  CLK_2M: inSTD_LOGIC;                    -- 2.048MHz时钟                  FS      : inSTD_LOGIC;                    -- 同步信号（低有效）                          -- 串行输出                  TXD     : out STD_LOGIC                     -- 串行数据输出              );          end serial_data_tx;          architecture Behavioral of serial_data_tx is              -- 数据缓冲区 - 存储4个字节              type data_buffer_type is array (0 to 7) of STD_LOGIC_VECTOR(7 downto 0);              signal data_buffer : data_buffer_type;              signal write_ptr : integer range 0 to 7 := 0;-- 写指针                         signal read_ptr : integer range 0 to 7 := 0;-- 读指针              signal data_count : integer range 0 to 8 := 0; -- 缓冲区中数据个数              signal FS_D : STD_LOGIC:='0';                         signal ram_rd : STD_LOGIC:='0';                         signal send_data : integer range 0 to 7 := 0;               signal bit_count : integer range 0 to 7 := 0;--每个字节的位计数0~7                         signal bit_count_d: integer range 0 to 7 := 0;                         signal preread_byte : STD_LOGIC_VECTOR(7 downto 0) := X"7E"; --当前发送的字节                         signal current_send_byte : STD_LOGIC_VECTOR(7 downto 0) := X"7E"; --当前发送的字节                         signal tx_byte : STD_LOGIC_VECTOR(7 downto 0) := X"7E"; --发送的字节              -- 状态机              type state_type is (IDLE, SYNC_WAIT, TRANSMIT, TRANS_DATA, TRANS_IDLE);              signal current_state : state_type := IDLE;              begin              -- 8086兼容的读写接口              process(CLK_2M)              begin                  if rising_edge(CLK_2M) then                      -- 写操作：向数据缓冲区写入数据                      if CS_n = '0' and WR_n = '0' and A0 = '0' then                          if data_count < 8 then                              data_buffer(write_ptr) <= D;                              write_ptr <= (write_ptr + 1) mod 8;                              data_count <= data_count + 1;                          end if;                                                                  elsif ram_rd = '1' then --读走                                                                                if data_count > 0 then                                                                                              data_count <= data_count - 1;                                                                                              --read_ptr <= (read_ptr + 1) mod 8;                                                                                end if;                      end if;                  end if;                            end process;                                                                      -- 主状态机              process(CLK_2M)              begin                  if rising_edge(CLK_2M) then                      -- 主状态机                      case current_state is                          when IDLE =>                              current_state <= SYNC_WAIT;                          when SYNC_WAIT => --等待FS                              if FS = '0' then                                  current_state <= TRANSMIT;                              else                                  current_state <= TRANS_IDLE;                              end if;                          when TRANSMIT => --发送                              if data_count >= 4 then --buffer中够4字节                                  current_state <= TRANS_DATA;                              else                                  current_state <= TRANS_IDLE;                              end if;                          when TRANS_DATA => --发送数据                                  if send_data = 3 and bit_count = 7 then --已经发送4个字节                                  current_state <= TRANS_IDLE;                              else                                  current_state <= TRANS_DATA;                              end if;                          when TRANS_IDLE => --发送空闲字节                              if FS = '0'then --and bit_count = 7                                                                                              if(data_count >= 4 )then                                                                                                            current_state <= TRANS_DATA;                                                                                              else                                                                                                            current_state <= TRANS_IDLE;                                                                                                            end if;                              else                                  current_state <= TRANS_IDLE;                              end if;                          when others =>                               current_state <= IDLE;                      end case;                  end if;              end process;                         --控制send_data，发送的字节数              process(CLK_2M)              begin                  if rising_edge(CLK_2M) then                      case current_state is                          when TRANSMIT =>                              send_data <= 0; -- 重置发送字节计数                          when TRANS_DATA =>                              if bit_count = 7 then -- 一个字节发送完成                                  if send_data < 3 then                                      send_data <= send_data + 1;                                                                                              else                                                                                                            send_data <= 0;                                   end if;                              end if;                          when TRANS_IDLE =>                              send_data <= 0; -- 重置发送字节计数                          when others =>                              null;                      end case;                  end if;              end process;                                                         --控制bit_count--每个字节的位计数              process(CLK_2M)              begin                  if rising_edge(CLK_2M) then                      case current_state is                          when TRANSMIT =>                              bit_count <= 0; -- 重置位计数                          when TRANS_DATA | TRANS_IDLE =>                              if bit_count = 7 then                                  bit_count <= 0; -- 一个字节发送完成，重置位计数                              else                                  bit_count <= bit_count + 1; -- 位计数递增                              end if;                          when others =>                              null;                      end case;                  end if;              end process;                                 --控制每次发送的字节内容              process(CLK_2M)              begin                  if rising_edge(CLK_2M) then                      -- 默认ram_rd为低电平                      ram_rd <= '0';                                  case current_state is                         -- when TRANSMIT =>                             --进入发送状态时，准备第一个字节                             -- if data_count >= 4 then                                 -- preread_byte <= data_buffer(read_ptr);                             -- else                                 -- preread_byte <= X"7E"; -- 空闲字节                             -- end if;                          when TRANS_DATA =>                              if bit_count = 0 then -- 当前字节发送完成，准备下一个字节                                  -- 产生ram_rd脉冲，表示读走一个数据                                  ram_rd <= '1';                                                                                              read_ptr <= (read_ptr + 1) mod 8;                                  -- 准备下一个字节                                  preread_byte <= data_buffer(read_ptr);                              end if;                          when TRANS_IDLE =>                              preread_byte <= X"7E"; -- 空闲字节                          when others =>                              null;                      end case;                  end if;              end process;              process(CLK_2M)              begin                  if rising_edge(CLK_2M) then                                                    bit_count_d<=bit_count;                                                    current_send_byte<=preread_byte;                  end if;              end process;                            --                                                        tx_byte<=std_logic_vector(shift_left(unsigned (preread_byte),bit_count)); -- 数据左移              --                TXD <= tx_byte(7);--最终输出移位后信号的最高位                                                        -- 控制将待发送的字节转换为串行输出，高位在前              process(current_state,preread_byte,bit_count_d)              begin                      case current_state is                          when IDLE | SYNC_WAIT =>                              TXD <= '0'; -- 空闲时输出高电平                                                                                tx_byte<=X"7E";                          when TRANSMIT =>                              TXD <= '0'; -- 准备发送时输出高电平                          when TRANS_DATA | TRANS_IDLE =>                              ---数据左移
