电子琴音乐播放 FPGA 设计 VHDL Quartus

名称：电子琴音乐播放 FPGA 设计 VHDL Quartus

软件：Quartus

语言：VHDL

功能介绍

本设计实现一个基于 FPGA 的电子琴音乐播放系统，使用 50MHz 时钟作为系统输入，通过按键输入选择不同音符，并由音乐输出端产生对应的声音信号。顶层接口包含 8 位键盘输入、复位、模式选择以及音乐输出，适合用于学习 FPGA 音频方波发生、按键控制和简单数字音乐播放的完整流程。 系统支持电子琴手动弹奏与预置音乐播放相关功能。按键输入用于选择音调，模式选择信号用于在不同音乐输出路径之间切换，最终通过输出端驱动外部蜂鸣器或音频输出电路，实现可听的电子琴演示效果。 工程结构较完整，包含顶层控制、音调查表、分频、预置音乐 ROM、二选一选择模块以及 testbench。对于课程设计、实验报告、FPGA 入门项目和音乐类数字系统设计，该工程具有较好的参考价值。

运行环境

开发语言：VHDL 开发软件：Quartus 仿真环境：ModelSim 相关仿真目录与 testbench 工程文件包含 Quartus 项目文件、管脚约束文件、编译输出文件以及 SOF 配置文件，可用于综合、编译、时序分析和下载验证。

设计思路

设计采用模块化结构完成电子琴功能。系统以 50MHz 时钟作为统一时钟源，分频模块根据目标音调产生不同频率基准，使输出端能够形成对应音高的方波信号。按键输入作为音符选择信号，控制模块根据当前按键状态选择音调参数，从而实现电子琴按键发声。 在音乐播放部分，工程加入预置音乐数据 ROM 模块，用于保存固定旋律数据。系统可根据模式选择信号在手动按键演奏和预置音乐播放之间切换，二选一模块负责选择最终输出路径，使整体功能既能用于按键演示，也能用于固定旋律播放演示。 顶层模块负责连接时钟、复位、按键、模式选择和音乐输出，并将分频、音调表、电子琴控制、预置音乐数据和选择模块组合起来。这样的结构便于单独理解每个功能模块，也便于在实验中替换音调表、修改预置旋律或扩展更多按键音阶。

模块结构

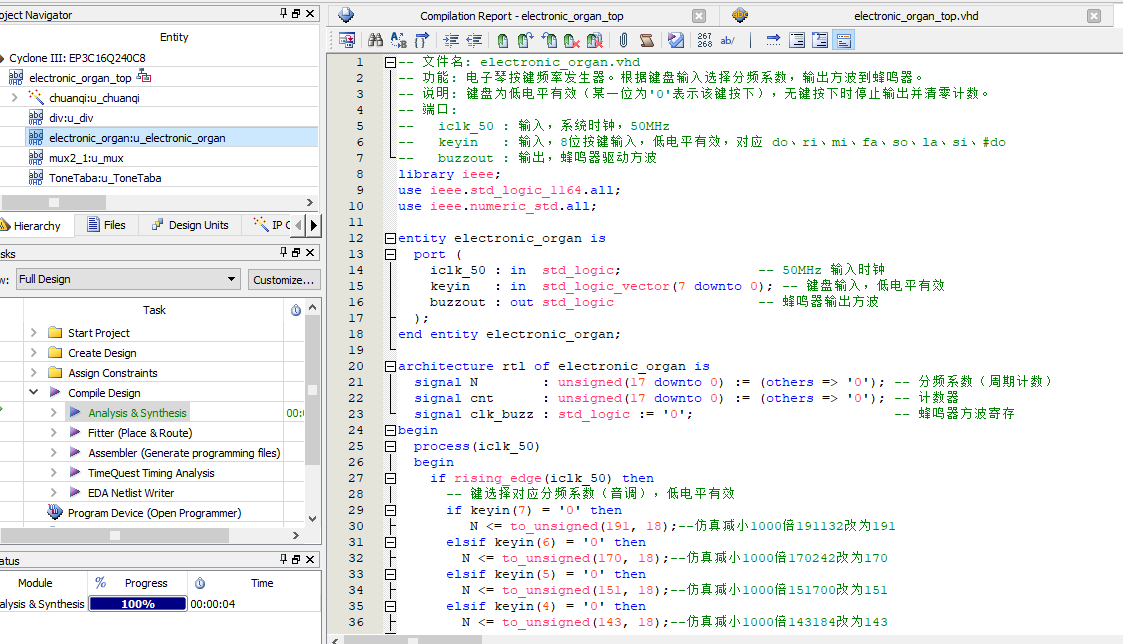

主要模块包括： 1. electronic_organ_top：顶层模块，连接 50MHz 时钟、复位、键盘输入、模式选择和音乐输出。 2. electronic_organ：电子琴控制模块，处理按键输入与音调控制逻辑。 3. div：分频模块，用于从系统时钟生成发声所需的分频信号。 4. ToneTaba：音调查表模块，为不同按键或音符提供对应音调参数。 5. chuanqi：预置音乐数据 ROM 相关模块，用于固定旋律播放。 6. mux2_1：二选一模块，用于在不同声音输出来源之间进行选择。 7. tb_electronic_organ：仿真测试模块，用于配合 ModelSim 观察整体逻辑行为。

开发板验证

工程提供 Quartus 管脚约束/分配文件，可用于开发板下载验证。顶层信号包括 50MHz 时钟输入、低电平复位、8 位按键输入、模式选择输入和音乐输出，便于连接开发板按键、拨码开关及时钟资源，并将 o_music 输出到蜂鸣器或音频接口进行实际演示。

演示视频

配套演示视频展示电子琴工程的实际运行效果，可用于直观看到按键输入、模式选择和音乐输出的演示过程。

仿真图/仿真说明/设计文档图片

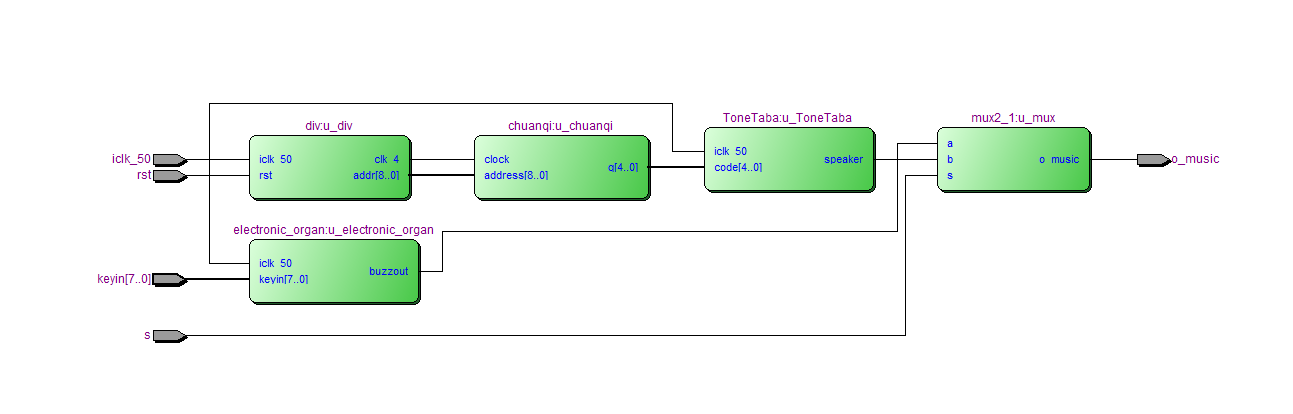

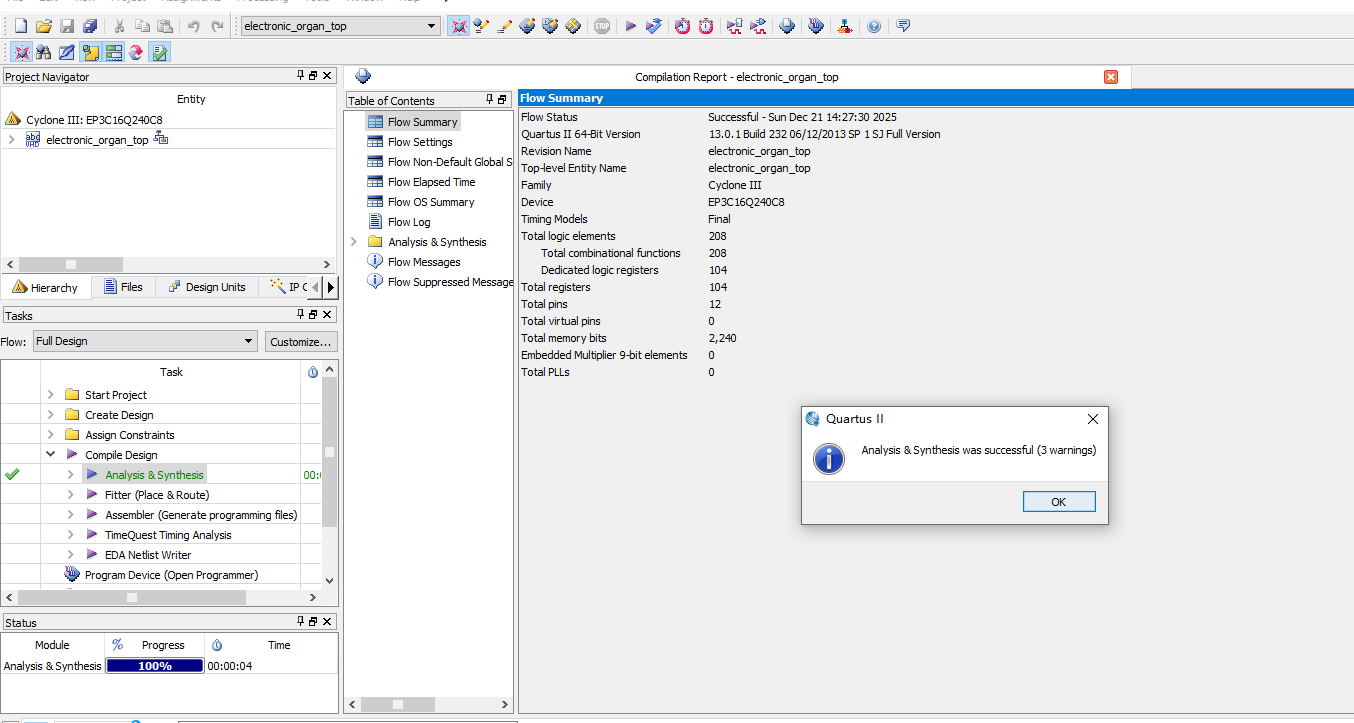

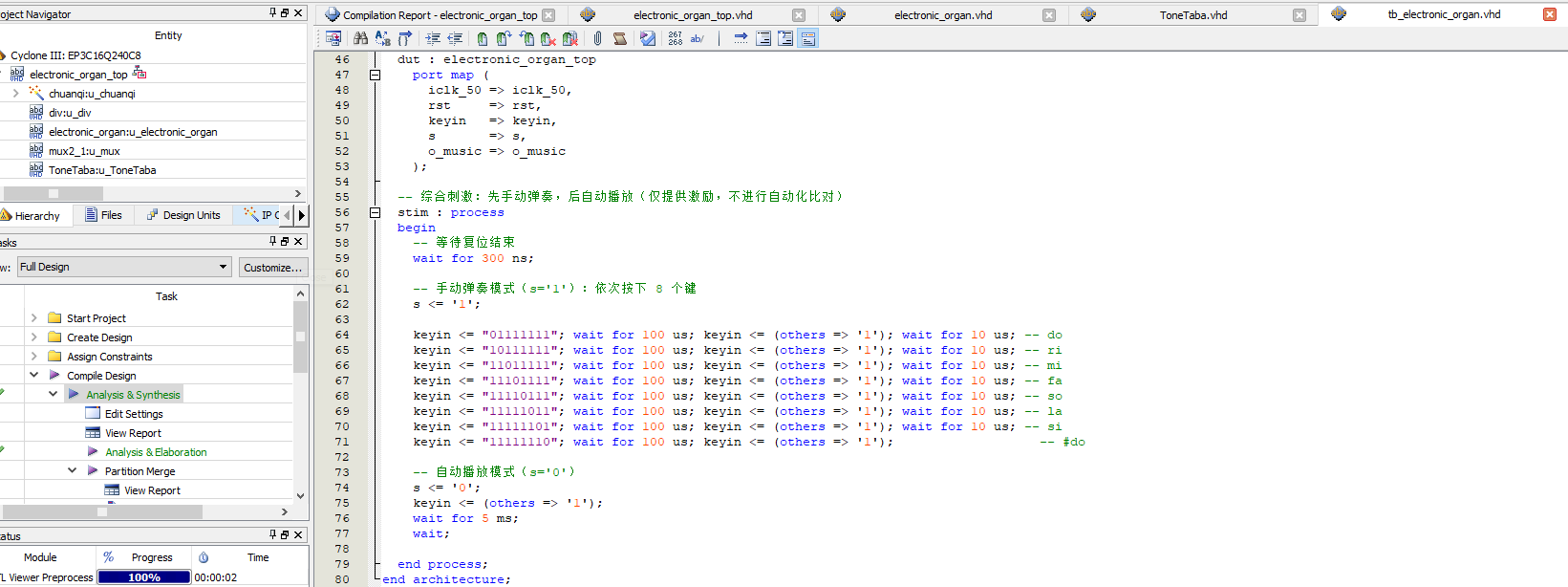

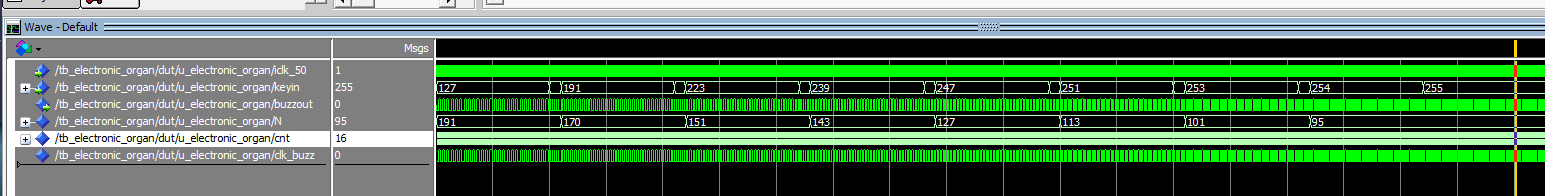

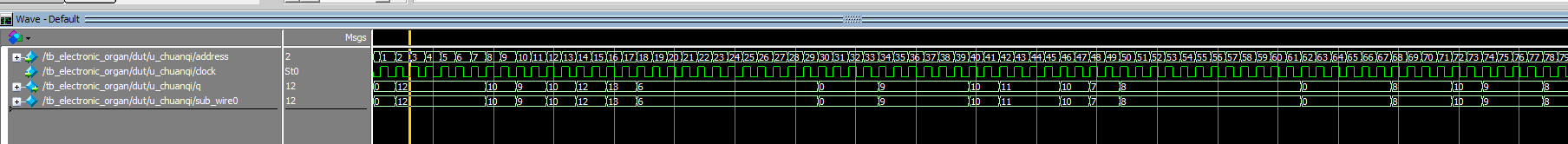

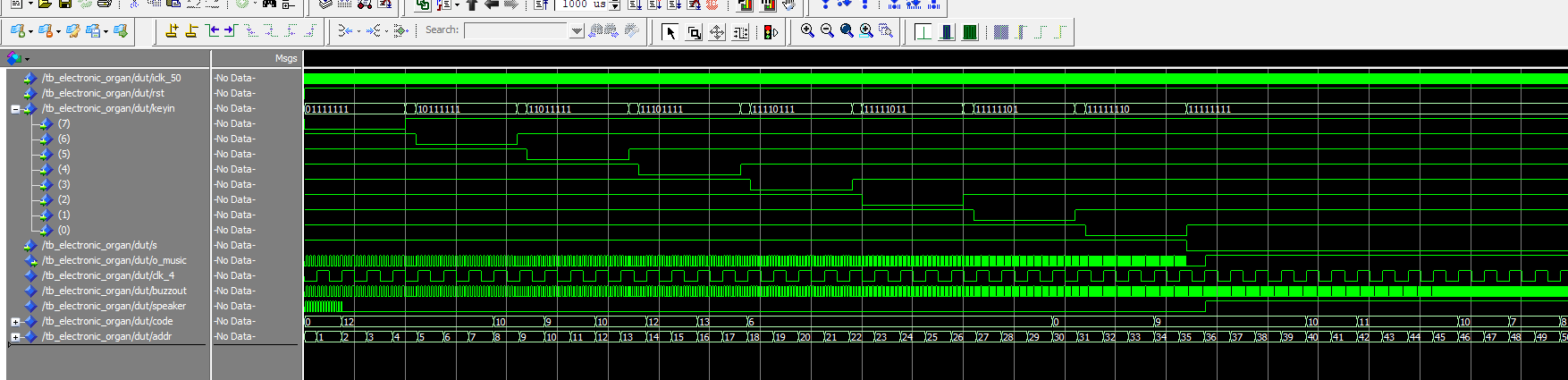

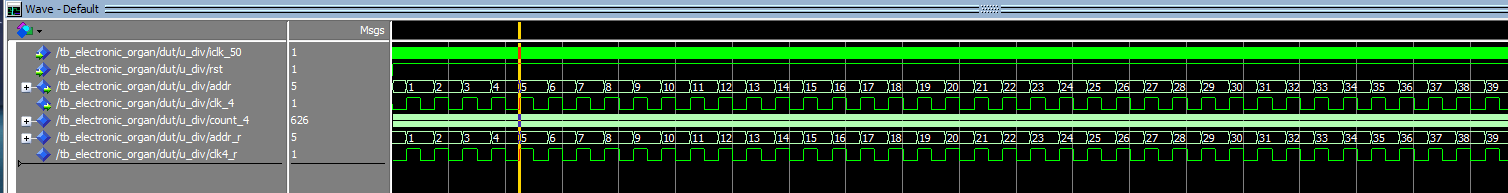

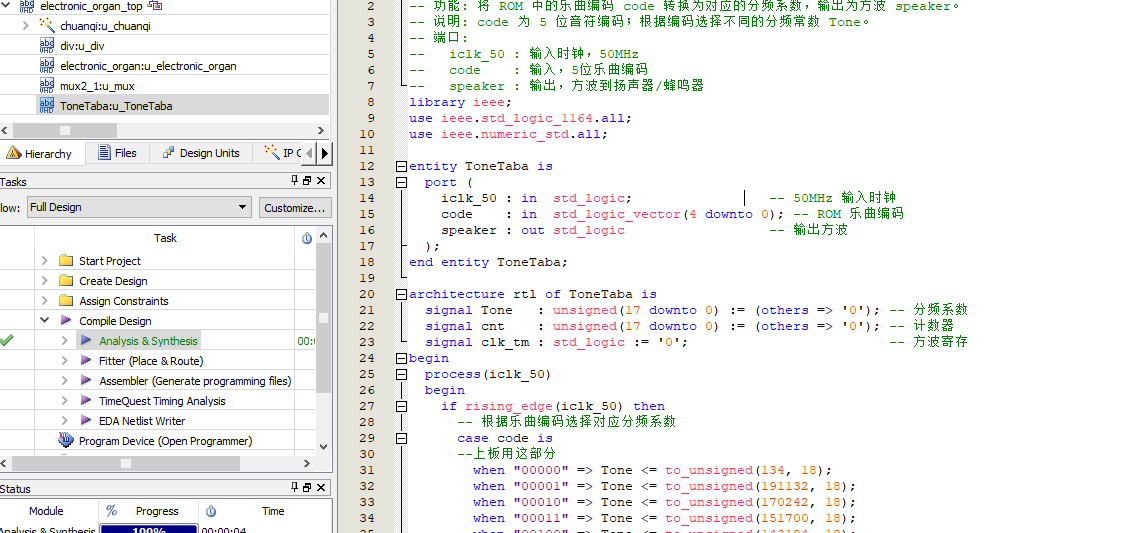

设计文档包含工程文件、程序文件、程序编译、RTL 图、testbench、整体仿真图、分频模块、电子琴控制模块、预置音乐数据 ROM 和二选一模块等内容。仿真部分适合用于理解模块连接关系、验证顶层逻辑流程，并辅助撰写课程设计或实验报告。

部分代码

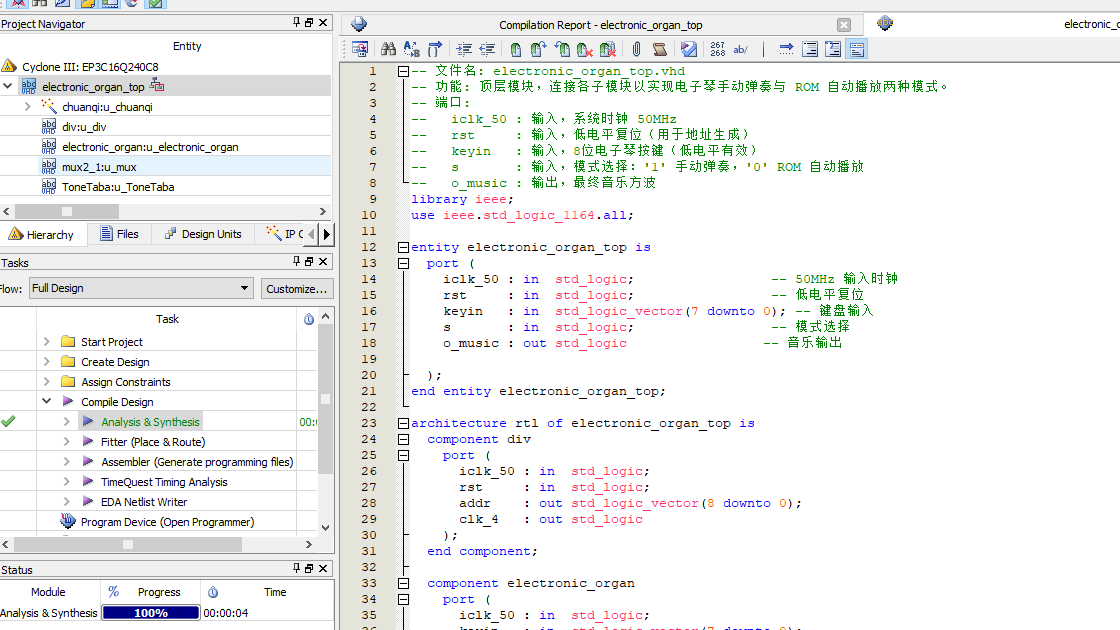

以下展示顶层模块 electronic_organ_top 的部分代码，完整源码请下载压缩包查看。

entity electronic_organ_top is
  port (
    iclk_50 : in  std_logic;                 -- 50MHz 输入时钟
    rst     : in  std_logic;                 -- 低电平复位
    keyin   : in  std_logic_vector(7 downto 0); -- 键盘输入
    s       : in  std_logic;                 -- 模式选择
    o_music : out std_logic                 -- 音乐输出

  );
end entity electronic_organ_top;
