93LC46 EEPROM SPI 读写控制 FPGA 设计 Verilog Vivado

名称：93LC46 EEPROM SPI 读写控制 FPGA 设计 Verilog Vivado

软件：Vivado

语言：Verilog

功能介绍

本设计实现了 FPGA 对 93LC46 串行 EEPROM 的 SPI 读写控制，适合用于学习外部串行存储器访问、按键触发控制、片选时序、串行数据收发以及板级 LED 显示验证等内容。工程以 Verilog 编写，在 Vivado 环境下组织源码、仿真与实现流程。 顶层模块提供 50MHz 时钟输入、低电平复位按键、写按键、读按键、93LC46 的 MISO/MOSI/SCK/CS 接口以及 16 位 LED 显示输出。用户可通过按键触发写入或读取操作，控制逻辑完成与 93LC46 的串行通信，并将相关结果或状态通过 LED 进行显示。 该设计重点面向 93LC46 EEPROM 的 FPGA 接口应用，不只是简单的 SPI 信号连线，还包含按键打拍、触发生成、读写控制、串行通信时序和显示输出等完整逻辑，便于在实验教学、课程设计和外设接口开发中复用。

运行环境

开发语言：Verilog 开发软件：Vivado 工程类型：FPGA 工程，包含 Vivado 项目文件、Verilog 源码、Testbench 仿真文件、XDC 管脚约束文件、综合实现结果和 bit 文件。

设计思路

设计采用顶层封装加控制模块的结构。top_93lc46 作为工程顶层，负责定义系统输入输出端口，并例化 spi_ctrl 控制模块。外部接口包括系统时钟、复位、读写按键、93LC46 串行接口以及 LED 显示端口，使工程结构清晰，便于直接查看板级连接关系。 核心控制思路是将按键输入转换为稳定的读写触发信号，再由 SPI/93LC46 控制逻辑完成 EEPROM 的访问流程。写操作和读操作通过独立按键触发，控制模块根据触发条件驱动 cs、sck、mo 等信号，并通过 mi 接收串行返回数据。由于 93LC46 采用串行通信方式，设计中需要按照器件访问流程组织命令、地址和数据的移位输出，同时在读周期中采样输入数据。 LED 输出用于显示控制状态或读回数据结果，便于在开发板上观察操作效果。通过这种结构，用户可以从顶层端口、控制模块、EEPROM 通信模块和仿真文件逐步理解整个设计，也可以在现有工程基础上扩展数据宽度、地址控制方式或上层交互方式。

模块结构

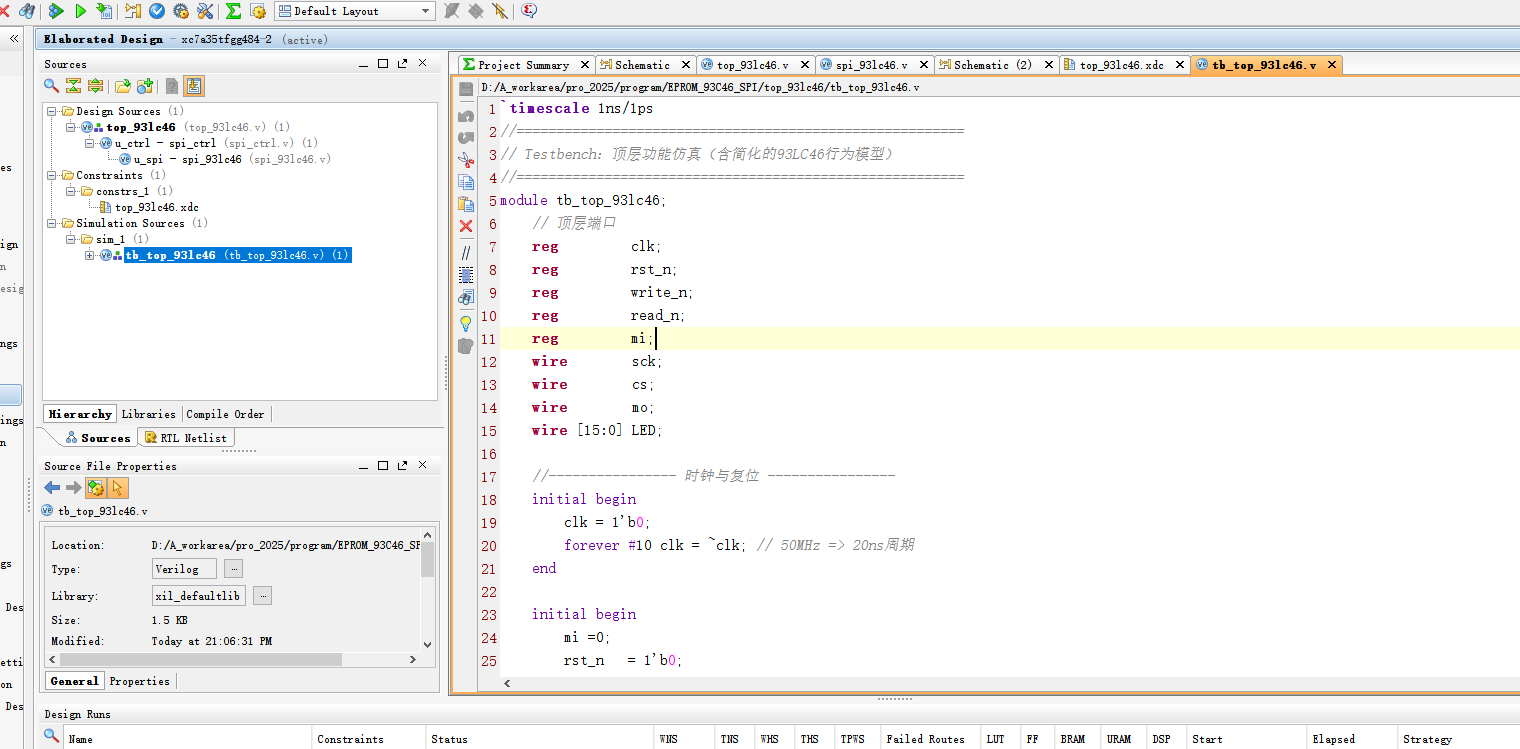

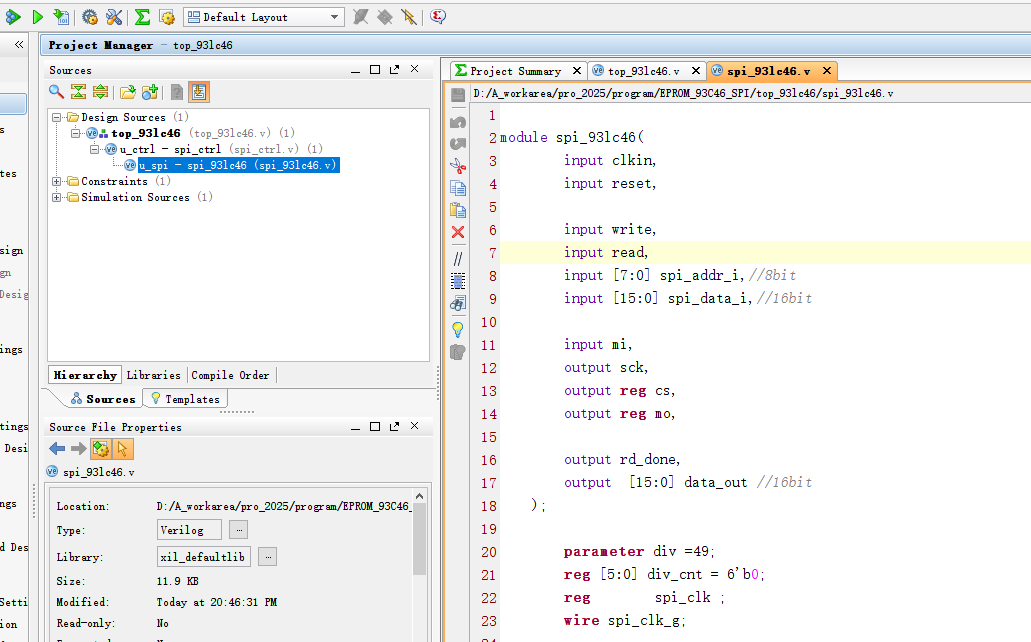

主要模块包括： 1. top_93lc46：工程顶层模块，定义时钟、复位、读写按键、93LC46 接口和 LED 输出，并例化控制模块。 2. spi_ctrl：控制模块，负责按键打拍、读写触发生成、显示逻辑以及与 93LC46 通信逻辑的连接控制。 3. spi_93lc46：93LC46 串行 EEPROM 接口相关模块，承担 SPI 时序和 EEPROM 读写流程控制。 4. tb_top_93lc46：Testbench 仿真文件，用于对顶层设计进行行为仿真。 5. glbl：Vivado 仿真环境相关全局模块。

开发板验证

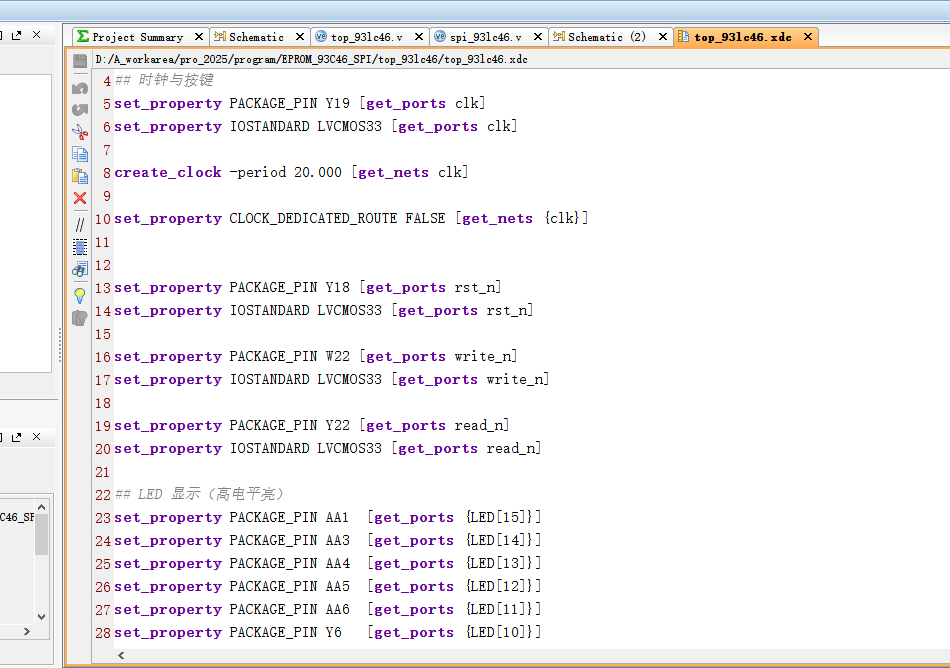

工程包含 XDC 管脚约束文件，并提供 Artix-7 开发板相关图片，可用于开发板下载验证。顶层端口已分配到复位按键、读写按键、93LC46 串行接口和 16 位 LED 显示信号，适合在 Artix-7 FPGA 学习板环境中进行板级实验。 开发板验证关注点包括：按下写按键触发 EEPROM 写操作，按下读按键触发 EEPROM 读操作，SPI 接口信号连接到 93LC46 芯片，LED 用于显示状态或读回结果。结合管脚约束文件和已生成的 bit 文件，可作为完整的上板验证参考。

演示视频

包含演示视频，可用于查看工程运行效果和开发板验证过程。

仿真图/仿真说明/设计文档图片

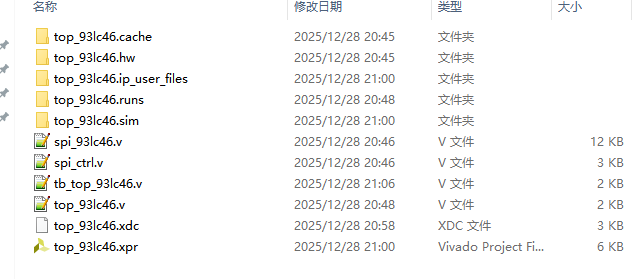

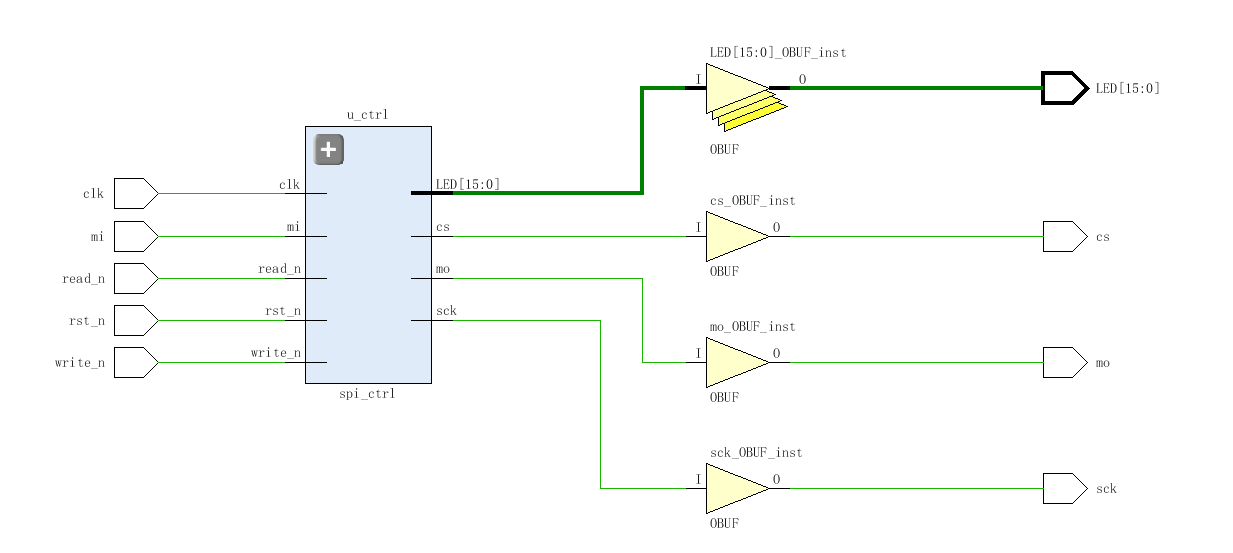

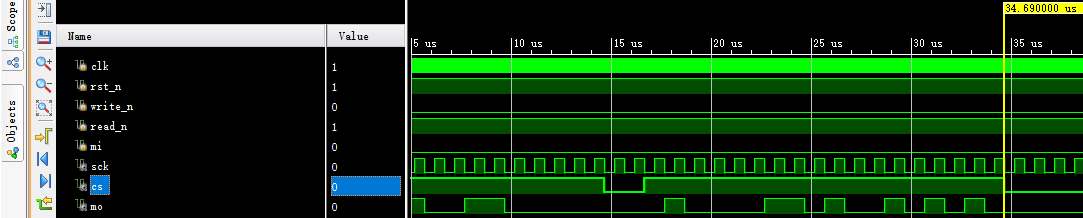

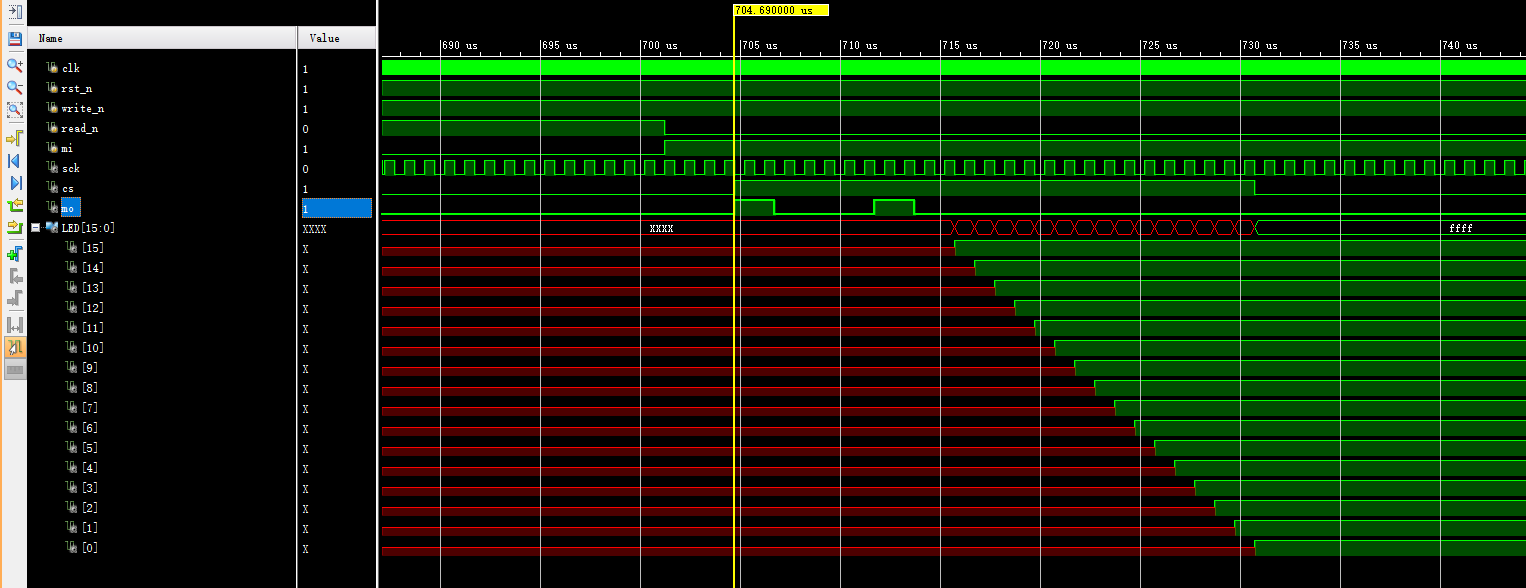

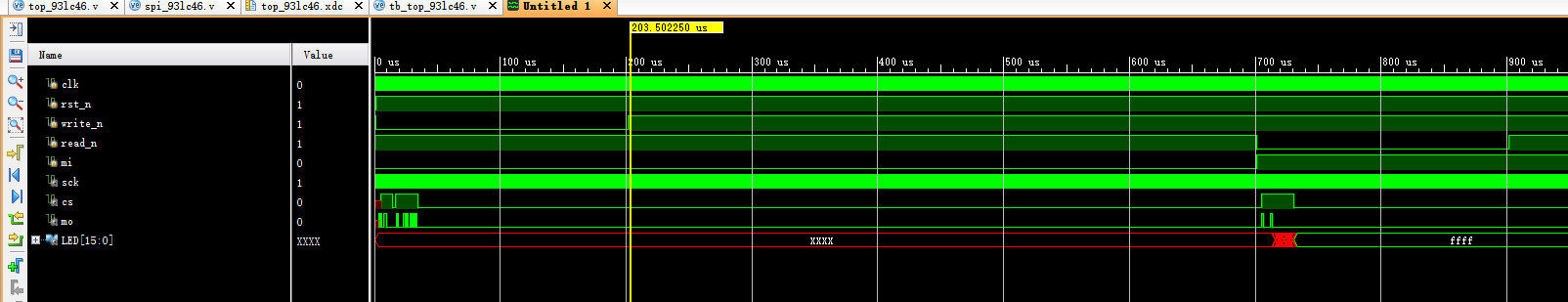

包含设计文档内容，文档中整理了工程文件、程序文件、程序编译、RTL 图、管脚分配、Testbench 和仿真图等内容，可辅助理解工程结构、仿真过程与实现结果。Vivado 仿真目录中包含行为仿真生成文件和波形数据库，可作为进一步查看仿真结果的参考。

部分代码

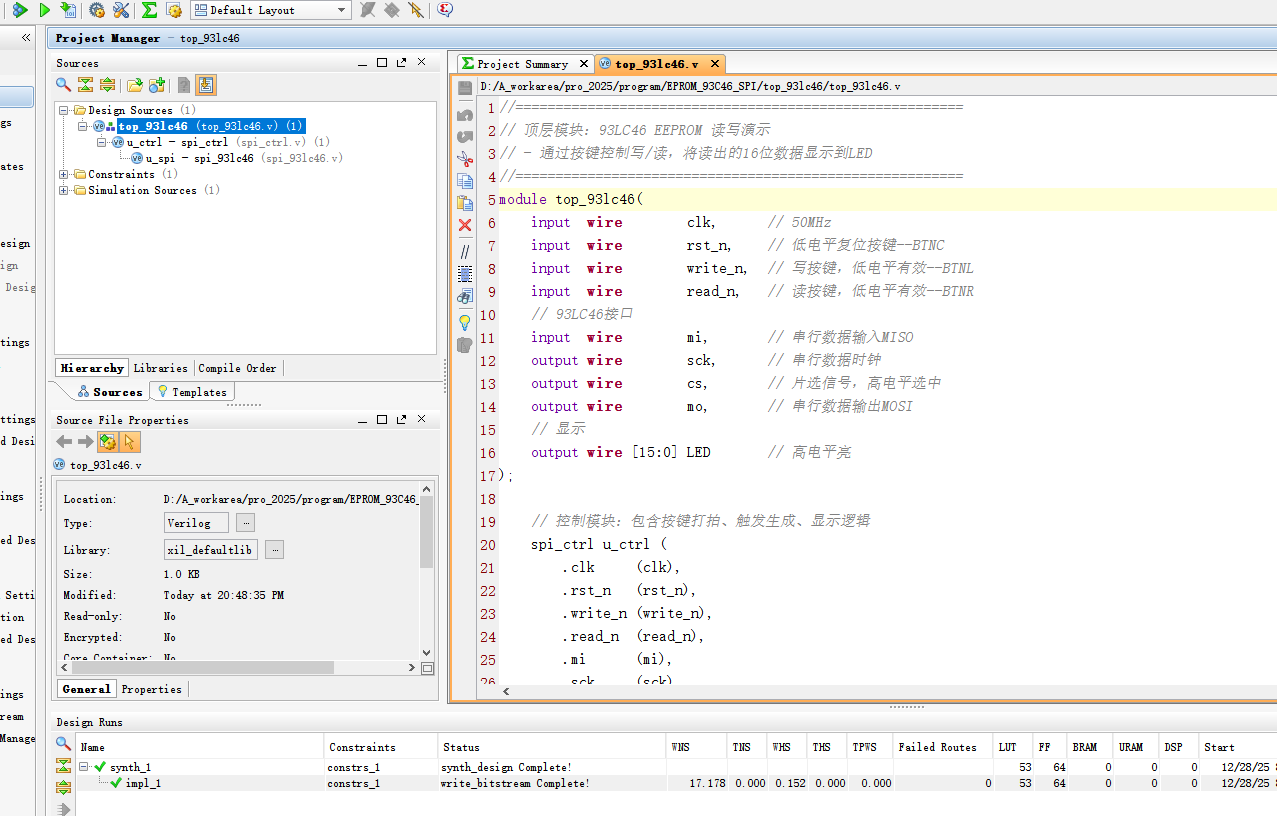

以下展示顶层模块 top_93lc46 的部分代码，完整源码请下载压缩包查看。

module top_93lc46(
    input  wire        clk,      // 50MHz
    input  wire        rst_n,    // 低电平复位按键--BTNC
    input  wire        write_n,  // 写按键，低电平有效--BTNL
    input  wire        read_n,   // 读按键，低电平有效--BTNR
    // 93LC46接口
    input  wire        mi,       // 串行数据输入MISO
    output wire        sck,      // 串行数据时钟
    output wire        cs,       // 片选信号，高电平选中
    output wire        mo,       // 串行数据输出MOSI
    // 显示
    output wire [15:0] LED       // 高电平亮
);

    // 控制模块：包含按键打拍、触发生成、显示逻辑
    spi_ctrl u_ctrl (
        .clk     (clk),
        .rst_n   (rst_n),
        .write_n (write_n),
        .read_n  (read_n),
        .mi      (mi),
        .sck     (sck),
        .cs      (cs),
        .mo      (mo),
        .LED     (LED)
    );

endmodule
