复合视频显示与按键蜂鸣控制 FPGA 设计 Verilog Vivado

名称：复合视频显示与按键蜂鸣控制 FPGA 设计 Verilog Vivado

软件：Vivado

语言：Verilog

功能介绍

本设计是一个基于 FPGA 的 Verilog 综合实验工程，主要实现按键输入处理、七段数码管显示、蜂鸣器控制以及单色视频/复合视频信号输出等功能。工程顶层模块为 test02，面向 Vivado 开发环境，适合用于学习 FPGA 外设综合控制、视频时序信号组织、按键消抖和板级 I/O 约束配置。 工程通过左右按键和复用按键作为人机输入，内部完成复位同步、100us 定时节拍生成、按键消抖、按键优先编码等处理。输出端可驱动 8 位七段数码管段选与位选信号，并提供 blink 闪烁控制和 buz 蜂鸣器输出，便于在开发板上观察交互状态。 视频输出部分提供 cv_lum、cv_chrom、cv_sync、cv_sync_h、cv_sync_v 等信号接口，配合字符、字库访问、棋盘格/对角线等视频图形相关模块，可用于复合视频显示控制实验。该工程不仅包含核心 RTL 模块，也包含 testbench、约束文件、Vivado 工程结果和板级验证材料，适合课程设计、实验报告和二次开发参考。

运行环境

开发语言：Verilog。 开发软件：Vivado。 工程包含 Vivado 项目文件、RTL 源码、testbench、XDC 管脚约束、bit/mcs 配置结果以及仿真脚本相关文件。约束文件中包含 Cmod A7 相关 master/config 约束，适合在对应硬件环境下进行综合、实现、生成 bitstream 和上板测试。

设计思路

设计以 test02 顶层模块为核心，将人机输入、七段数码管显示、蜂鸣器提示和复合视频输出整合在同一 FPGA 工程中。外部输入包括系统时钟、复位、左右按键以及复用按键输入，输出侧包括数码管段选/位选、闪烁信号、蜂鸣器信号，以及 CV 视频亮度、色度、同步、水平同步和垂直同步相关端口。 系统先对原始复位信号进行同步处理，避免异步复位直接进入后级逻辑造成时序不稳定。随后通过可重载倒计数器产生 100us 采样节拍，用于按键消抖等低速外设逻辑。工程中设置 turbosim 输入，用于在仿真场景下缩短部分计数周期，提高仿真观察效率。 按键部分采用独立消抖模块处理左右按键，同时通过 mbutton 模块读取复用按键，再将普通按键和复用按键组合成统一的按键向量。优先编码模块 prio_enc 对按键状态进行编码，便于后级控制逻辑使用单一优先级结果判断当前有效输入。 显示与输出部分由 display_7s、buzzer02、cv_core、cv_control、cv_char、cv_charrom、cv_checkers、cv_diagonal 等模块协同完成。七段数码管用于显示固定测试内容和状态信息，蜂鸣器根据控制逻辑输出音调，复合视频相关模块负责字符、图案和同步信号生成，适合作为 FPGA 视频输出、外设控制和板级验证的综合练习工程。

模块结构

顶层模块：test02，负责连接时钟复位、按键输入、数码管、蜂鸣器和复合视频输出接口。 主要功能模块包括：synchroniser_3s 复位同步，counter_down_rld 定时节拍，debounce 按键消抖，mbutton 复用按键读取，prio_enc 按键优先编码，display_7s 七段数码管动态扫描显示，buzzer02 蜂鸣器驱动，cv_core/cv_control 视频核心控制，cv_char/cv_charrom/cv_charrom_access 字符与字库访问，cv_checkers/cv_diagonal 图形显示辅助，mux_8ch、counter_triangular 等通用逻辑模块。 工程还包含 fpga_wrapper_test02、clkgen_cmod_a7 等板级封装和时钟相关模块，以及 tb01_test02 测试平台文件，用于配合 Vivado 仿真和工程实现。

开发板验证

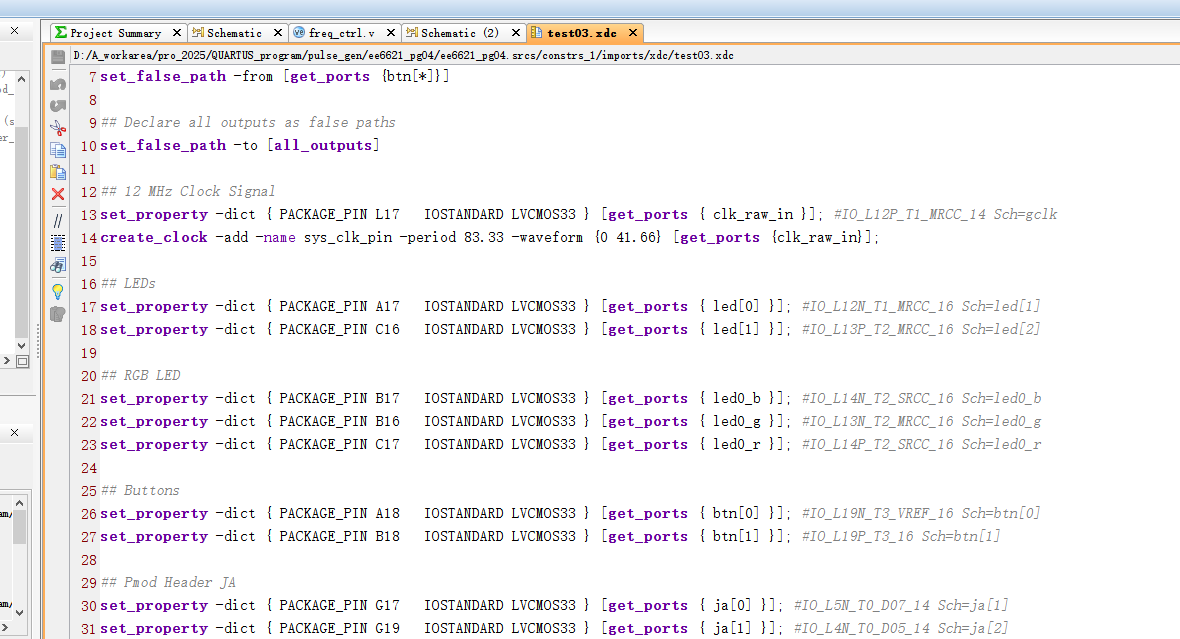

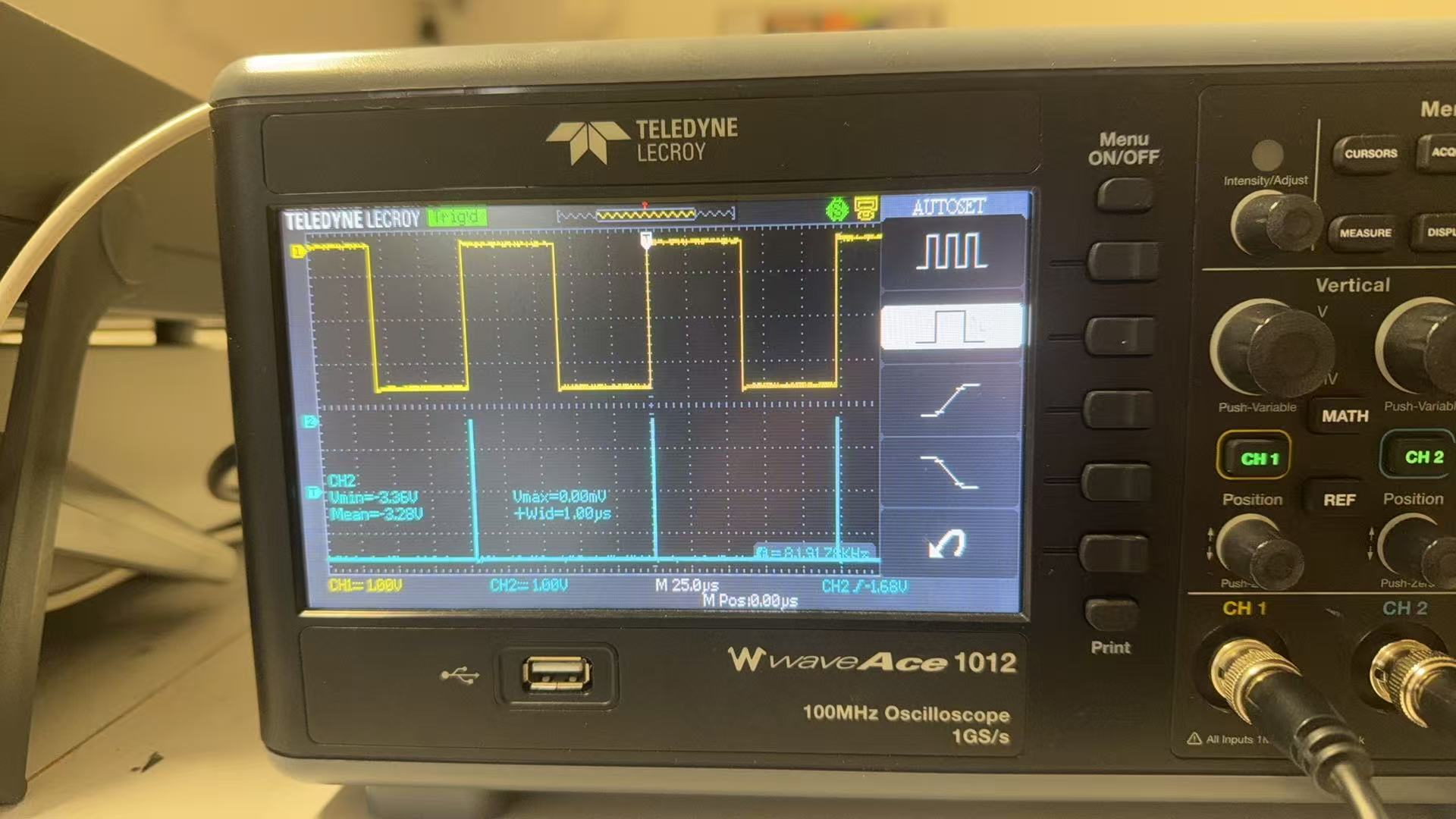

工程配套 Cmod A7 相关管脚约束文件，并提供开发板实物与上板测试画面，可用于核对时钟、复位、按键、七段数码管、蜂鸣器以及复合视频输出等外设连接。约束文件覆盖主工程 I/O 分配，适合在 Vivado 完成综合、实现和 bitstream 生成后进行实际硬件验证。 上板验证重点包括按键输入响应、数码管显示内容、蜂鸣器输出以及 CV 视频同步/亮度/色度相关信号的外设表现。工程中同时保留 bit/mcs 等配置结果，便于参考实现流程与硬件调试。

演示视频

提供仿真视频和演示视频，可直观看到工程运行与验证过程。视频内容适合在下载前了解工程现象，并在复现实验时对照按键、显示、蜂鸣器和视频输出相关表现。

仿真图/仿真说明/设计文档图片

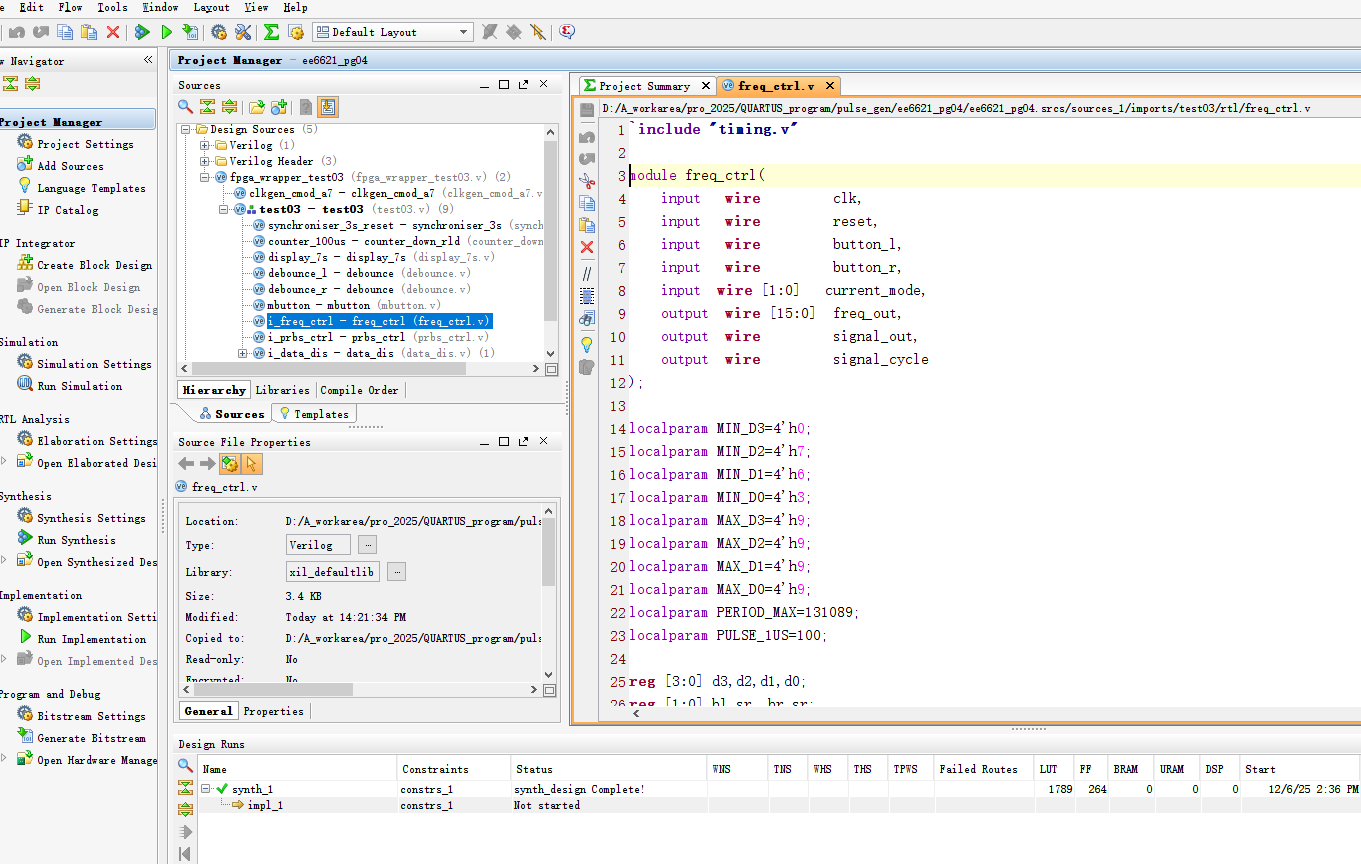

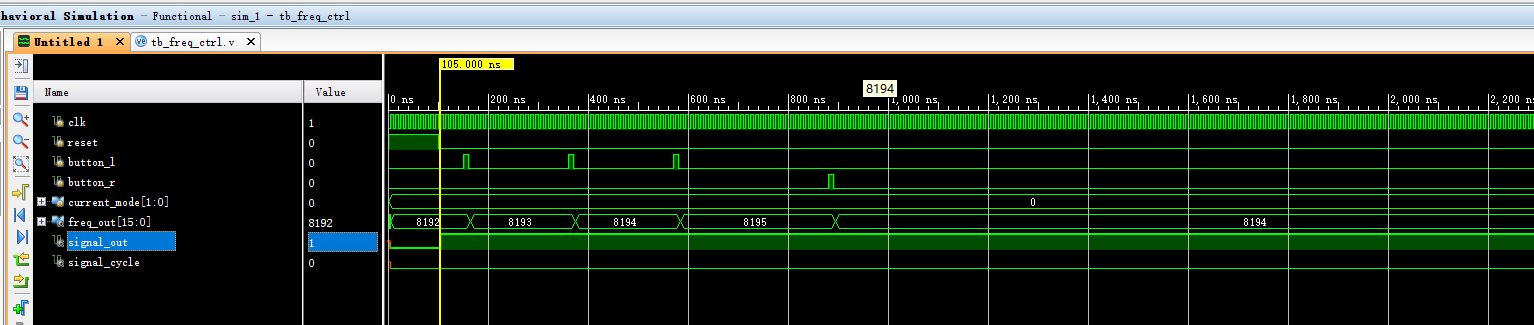

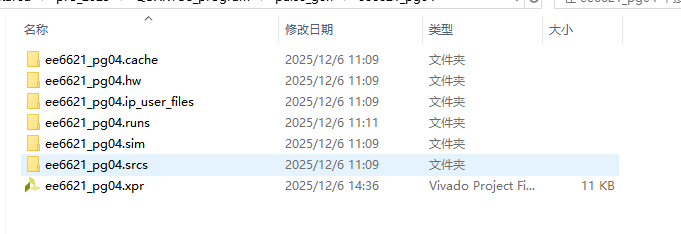

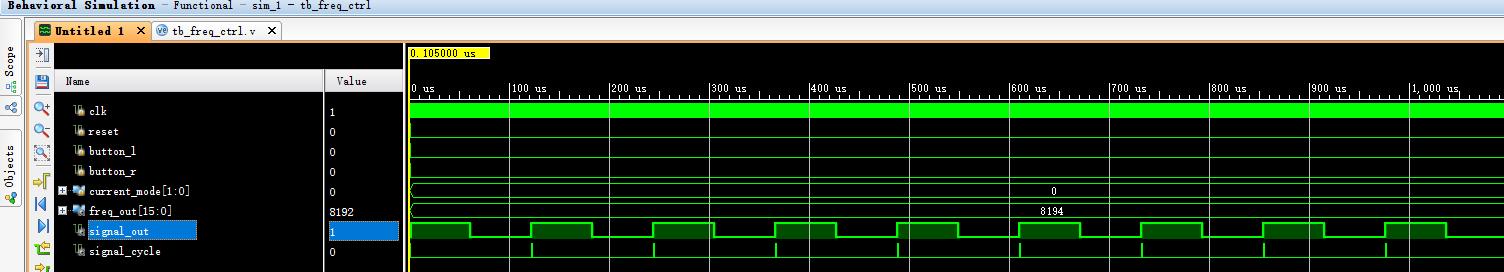

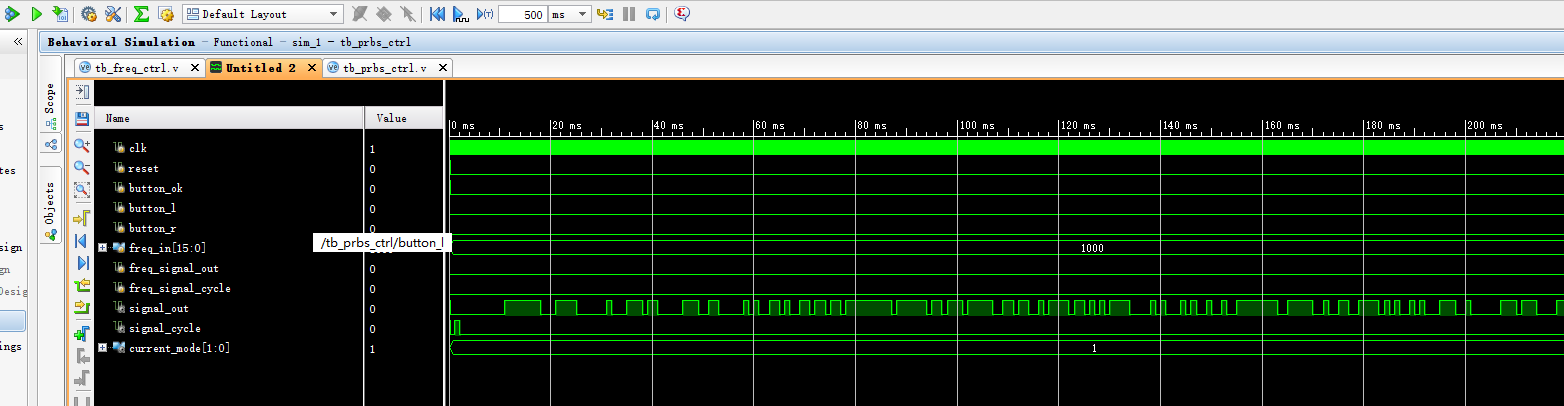

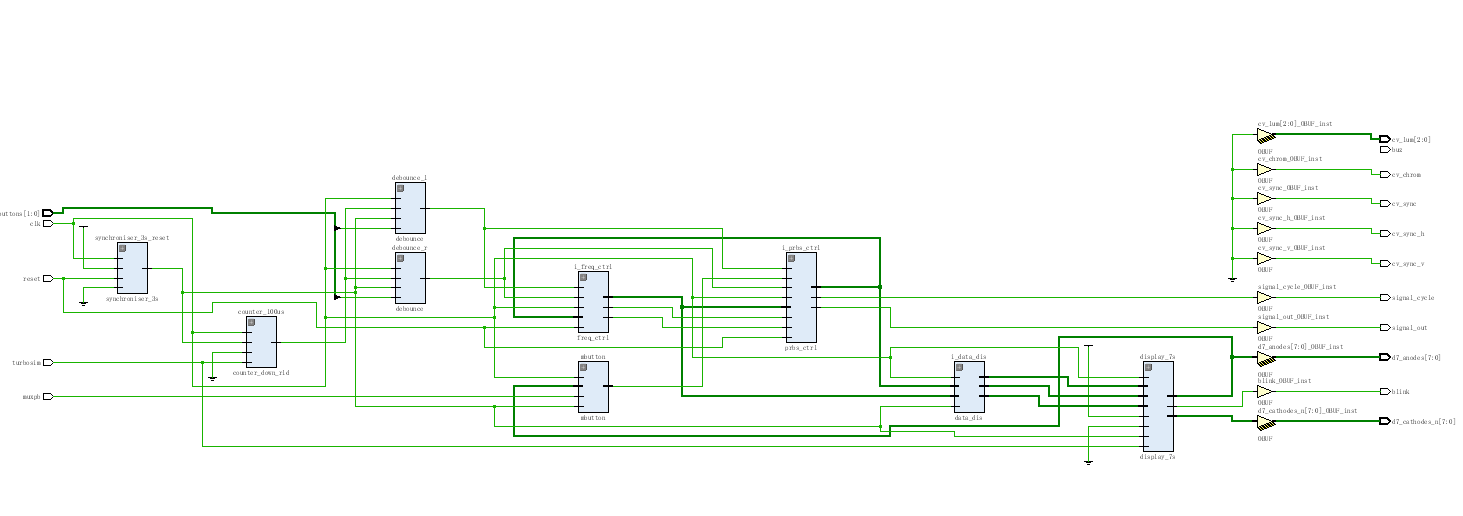

设计文档内容覆盖工程文件、程序文件、程序编译、RTL 图、管脚分配、Testbench 和仿真图等部分。配套文档图片可用于查看工程结构、编译过程、RTL 连接关系、管脚约束分配以及仿真波形说明，便于理解从源码到仿真验证、再到板级实现的完整流程。

部分代码

以下展示顶层模块 test02 的部分代码，完整源码请下载压缩包查看。

module test02
(
    input wire                  clk,
    input wire                  reset,
    input wire					turbosim,
    input wire [1:0]            buttons,        // {L, R}
    input wire                  muxpb,          // multiplexed pushbutton
    output wire [7:0]           d7_cathodes_n,  // {DP,CG,CF,CE,CD,CC,CB,CA}
    output wire [7:0]           d7_anodes,
    output wire                 blink,
    output wire                 buz,
    output wire [2:0]           cv_lum,
    output wire                 cv_chrom,
    output wire                 cv_sync,
    output wire                 cv_sync_h,
    output wire                 cv_sync_v
);

    `include "display_7s.vh"
    `include "buzzer02.vh"

    wire                        reset_s;        // synchronised reset signal
    wire                        clk_ev_100us;

    wire                        button_l;       // debounced
    wire                        button_r;       // debounced
    wire [7:0]                  mbuttons;

    wire [79:0]                 d7_content0;

    wire [BUZZER_NOTE_NOB-1:0]  buzzer_note;
    wire [7:0]                  buttons_all;
    wire [2:0]                  buttons_prio;
    wire                        buttons_active;

    wire [7:0]                  cv_ctrl;

    // Assign display contents (blink, mode, data)
    // "tESt02"
    assign d7_content0={8'b0000_0000,8'b0000_0011, 16'h0, d7_t, d7_E, d7_S, d7_t, 8'h0, 8'h2};

    // Synchronise the incoming raw reset signal
    synchroniser_3s synchroniser_3s_reset
    (
        .clk(clk),
        .reset(1'b0),
        .en(1'b1),
        .in(reset),
        .out(reset_s)
    );

    // Instantiate a down counter to provide 100us time base (for sampling of button, debounce)
    counter_down_rld #( .COUNT_MAX(9_999), .COUNT_MAX_TURBOSIM(9) ) counter_100us
    (
        .clk(clk),
        .reset(reset_s),
        .turbosim(turbosim),
        .rld(1'b0),
        .underflow(clk_ev_100us)
    );

    // Instantiate a 7-segment display driver
    display_7s #( .PRESCALER_RLD(99_999), .BLINK_RLD(499) ) display_7s
    (
        .clk(clk),
        .reset(reset_s),
        .turbosim(turbosim),
        .en(1'b1),
        .dis_data(d7_content0[63:0]),
        .dis_mode(d7_content0[71:64]),
        .dis_blink(d7_content0[79:72]),
        .negate_a(1'b0),            // we're using non-negating external drivers for anodes (npn emitter follower)
        .cathodes_n(d7_cathodes_n),
        .anodes(d7_anodes),
        .blink(blink)
    );

    //Instantiate debounce for buttons[1] (left)
    debounce debounce_l
    (
        .clk(clk),
        .reset(reset_s),
        .en(clk_ev_100us),
        .signal_in(buttons[1]),
        .signal_debounced(button_l)
    );

    //Instantiate debounce for buttons[0] (right)
    debounce debounce_r
    (
        .clk(clk),
        .reset(reset_s),
        .en(clk_ev_100us),
        .signal_in(buttons[0]),
        .signal_debounced(button_r)
    );

    // multiplexed buttons
    mbutton #(.MUX_NOB(8)) mbutton
    (
        .clk(clk),
        .reset(reset_s),
        .muxin(d7_anodes),
        .pbin(muxpb),
        .buttons(mbuttons)
    );

    // assign all buttons to a vector
    assign buttons_all={mbuttons[5:0],button_l,button_r};

    // prio encoder of button vector
    prio_enc #(.INPUT_NOB(8)) prio_enc_button
    (
        .in(buttons_all),
        .out(buttons_prio),
        .out_active(buttons_active)
    );

    // Instantiate a buzzer
    buzzer02 #(.BUZZER_RLD_1us(99) ) buzzer02
// ... 以下代码略，完整源码请下载压缩包查看

代码文件（付费下载）
