模10模99计数器与分频器 Verilog Quartus

名称：模10模99计数器与分频器 Verilog Quartus

软件：Quartus

语言：Verilog

功能介绍

本设计包含 Verilog 编写的数字计数与分频基础工程，主要包括同步模10计数器、两位 8421 BCD 模99计数器以及偶数分频器。工程可在 Quartus 环境中打开、编译和仿真，适合数字逻辑、FPGA 入门实验以及计数器级联设计学习使用。 模10计数器提供 clk、rst_n、en、count 和 tc 接口。rst_n 为低有效异步复位，en 为计数使能，count 输出 4 位当前计数值，tc 在 9 回 0 时输出一个周期的进位脉冲。该结构清晰，既可以单独作为 0 到 9 循环计数模块使用，也可以作为多级十进制计数系统中的基础单元。 模99 BCD 计数器输出十位 tens 和个位 ones，实现 00 到 99 再回到 00 的循环计数。分频器模块提供 2 分频、4 分频和 8 分频输出，复位后各级输出清零，释放复位后按级联关系翻转，可用于生成较低频率的控制节拍。

运行环境

开发语言：Verilog 开发软件：Quartus 工程类型：Quartus FPGA 工程，包含 Verilog 源码、工程配置文件以及仿真波形相关文件。

设计思路

模10计数器采用同步计数结构，核心逻辑由时钟上升沿驱动，低有效异步复位负责初始化计数值和终端进位信号。使能信号 en 为高时，count 按 0、1、2 直到 9 的顺序递增；当 count 达到 9 后，下一个有效计数周期回到 0，同时 tc 输出一个时钟周期的高脉冲，用于表示一次模10循环结束。 这种设计方式适合级联扩展。tc 可作为下一级计数器的进位触发条件，从而扩展成多位十进制计数系统。低有效复位使电路能够快速回到确定初值，使能门控则让计数器在暂停状态下保持当前计数值，便于在数字钟、计数显示、频率控制和状态计数类实验中复用。 两位 8421 BCD 计数器部分采用个位与十位联动的思路：个位从 0 到 9 循环，个位回零时推动十位加 1；十位同样按 0 到 9 循环。当十位和个位均达到 9 后，下一拍共同回到 00，实现完整的 00 到 99 循环。分频器部分通过 D 触发器翻转实现 2 分频，并以上一级输出级联生成 4 分频、8 分频信号，适合用于时钟降频和节拍产生。

模块结构

主要模块包括： 1. mod10_counter：同步模10计数器，包含低有效异步复位、计数使能、4位计数输出和终端进位输出。 2. mod99_bcd_counter：两位 8421 BCD 计数器，个位满 9 回零并推动十位递增，实现 00 到 99 循环。 3. freq_divider：级联偶数分频器，生成 2 分频、4 分频和 8 分频时钟输出。 4. adder8、fa1：8位加法器及一位全加器模块，可作为组合逻辑基础模块参考。

演示视频

配套演示视频展示了工程功能运行效果，便于对照计数、复位、使能和分频输出等关键现象进行理解。视频可作为学习工程结构和验证波形含义的辅助参考。

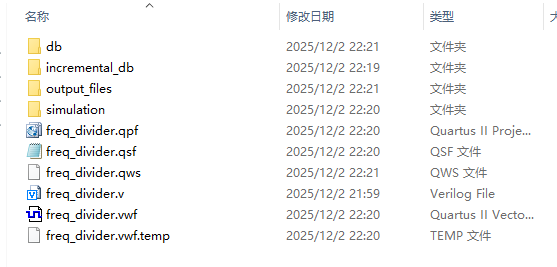

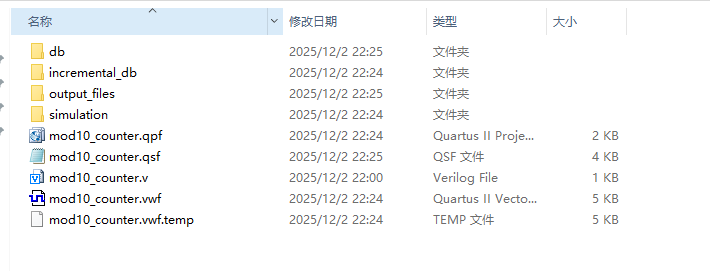

仿真图/仿真说明/设计文档图片

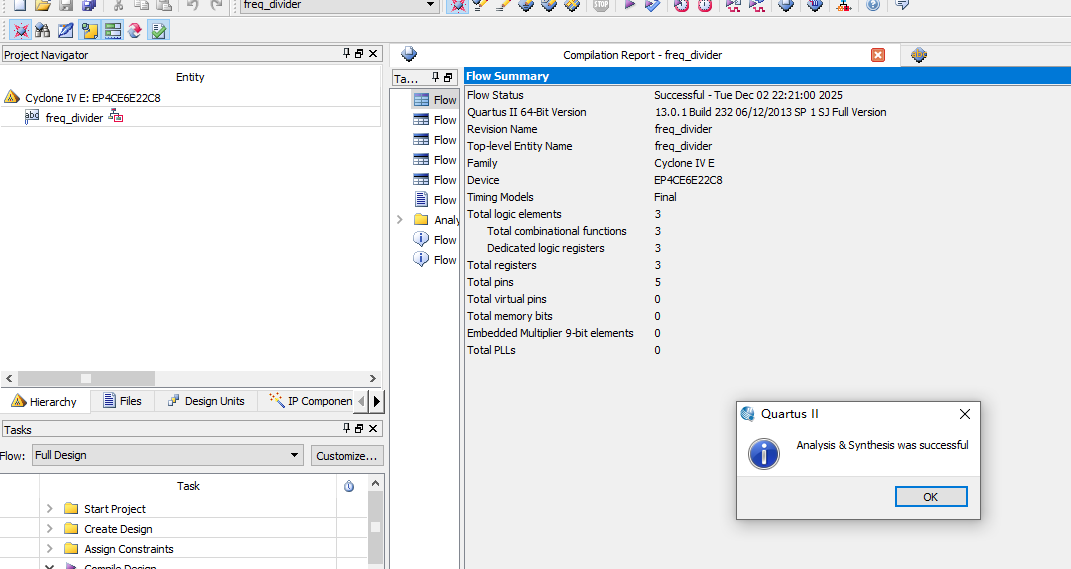

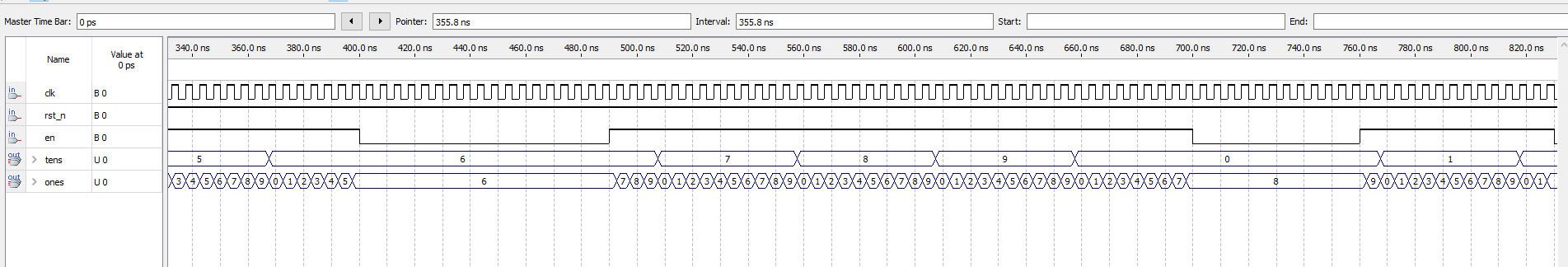

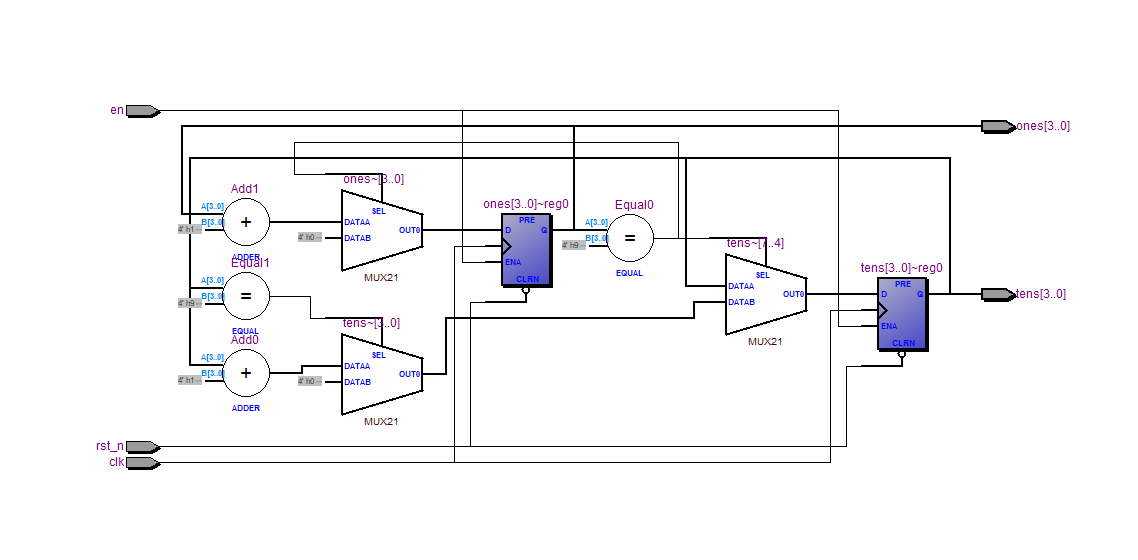

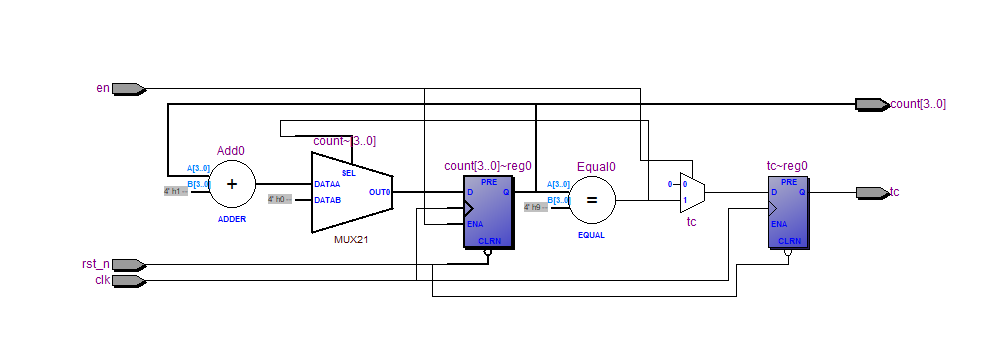

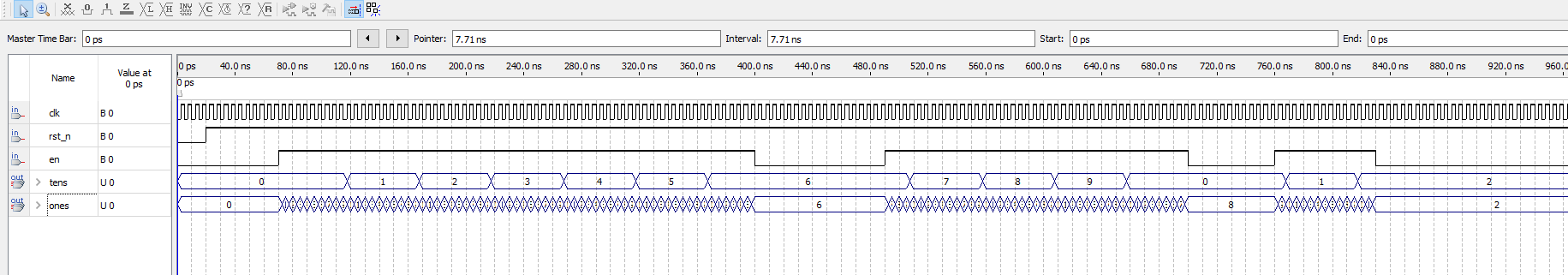

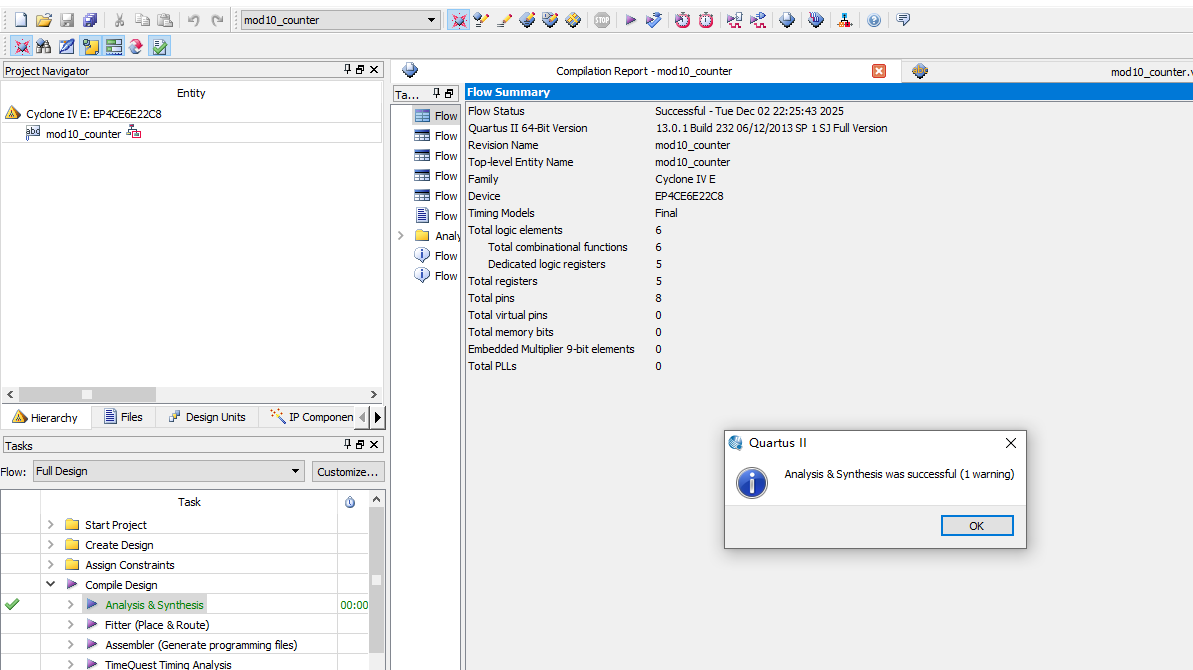

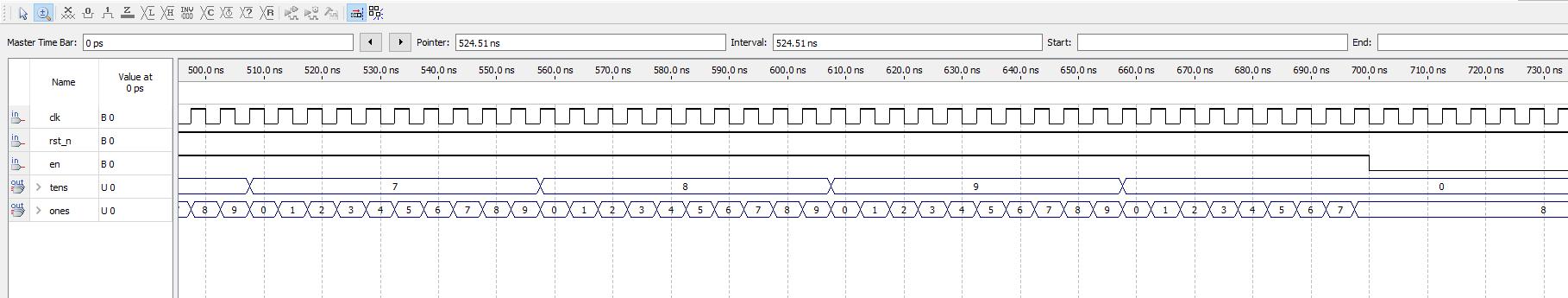

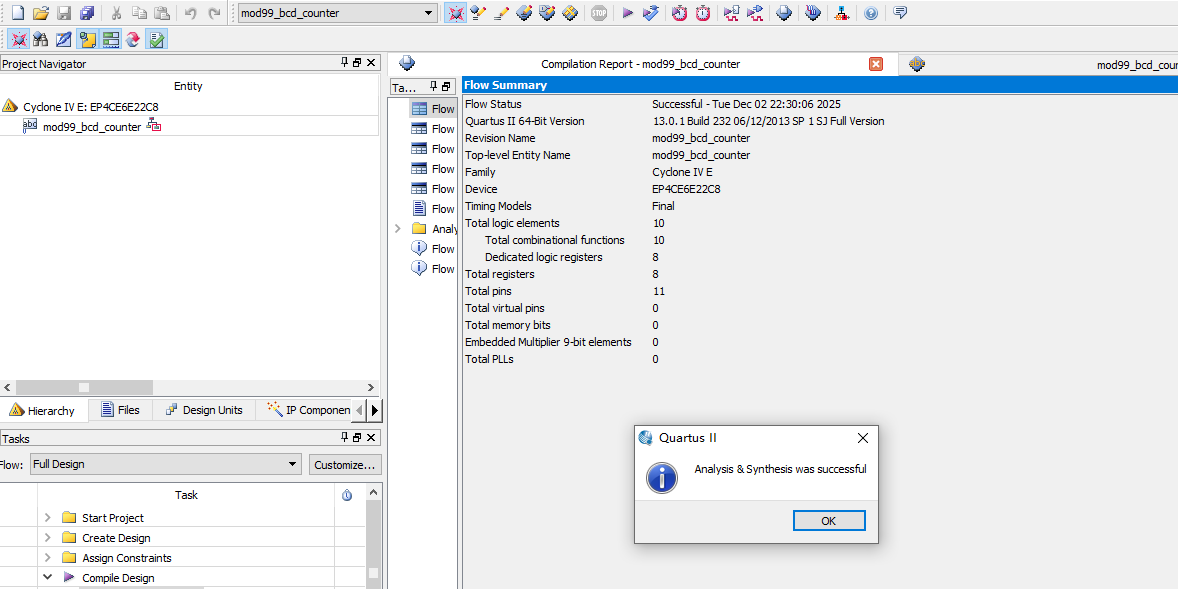

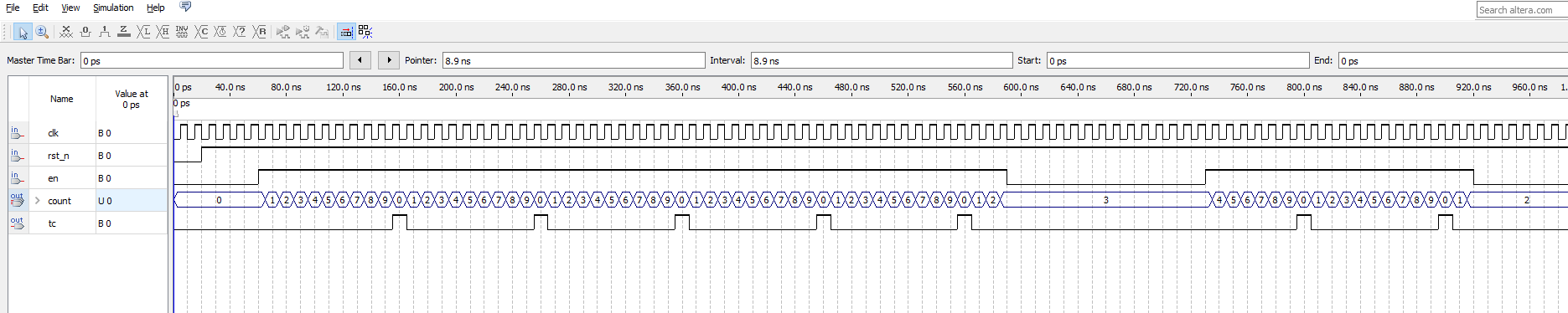

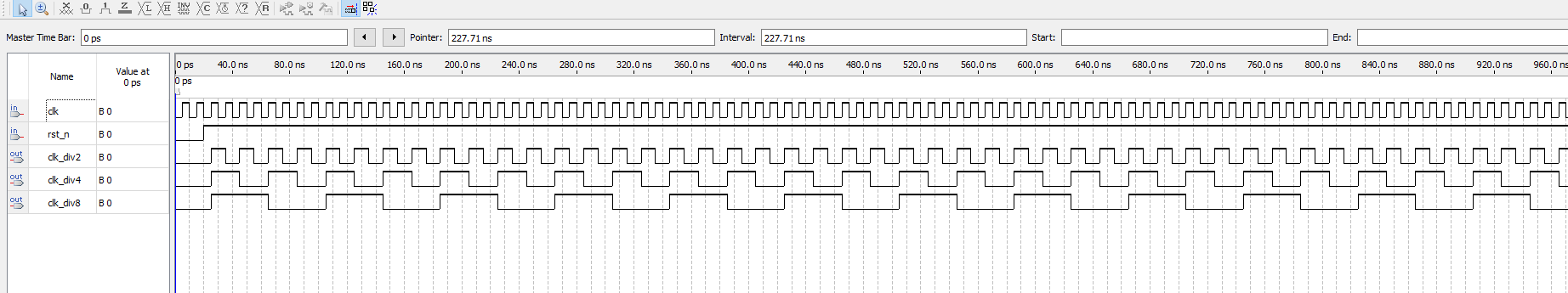

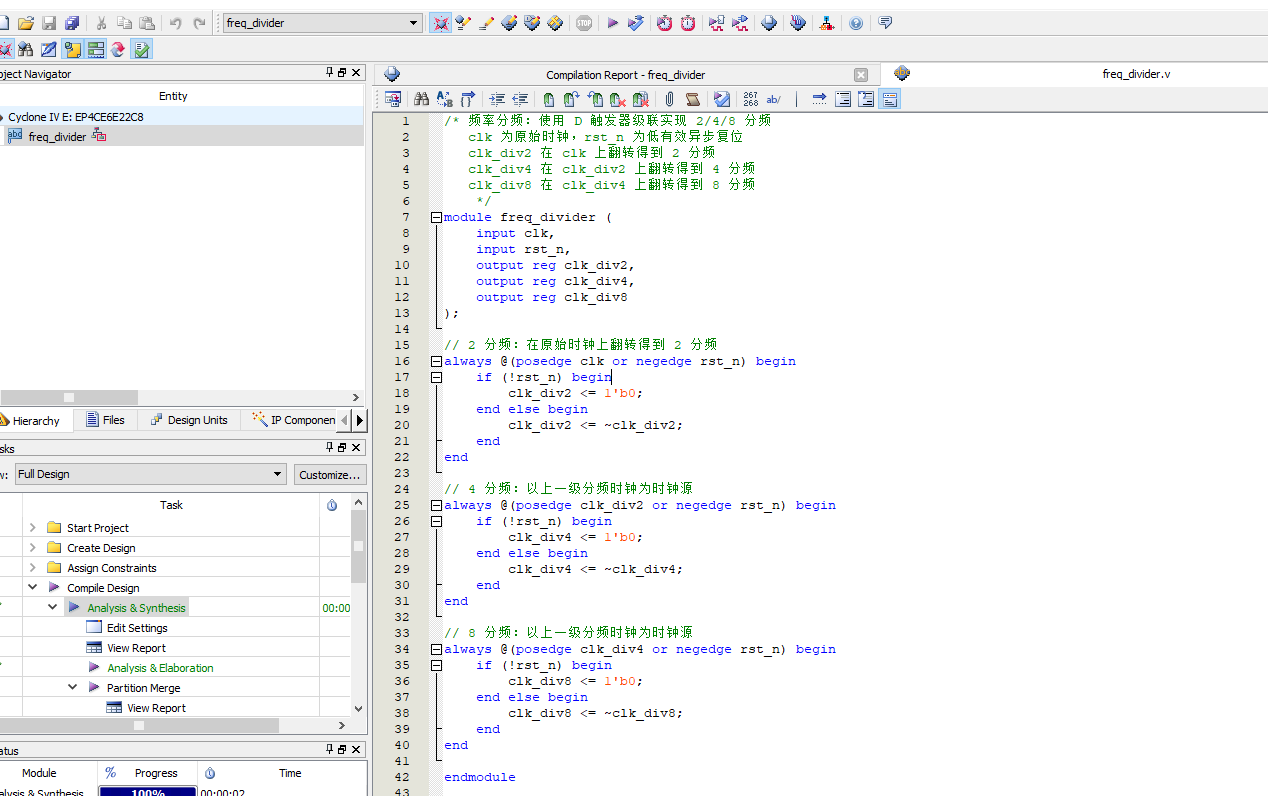

配套设计文档包含工程文件说明、程序编译结果、RTL 图、仿真图和仿真分析内容。仿真覆盖了复位、使能、计数递增、终端回零、BCD 十位进位以及 2/4/8 分频输出等关键行为。 模10计数器仿真中，rst_n 初始拉低后释放，en 为高时 count 从 0 递增到 9，随后回到 0，回零当拍 tc 输出高脉冲；en 拉低时 count 保持不变，tc 保持为 0。模99 BCD 计数器仿真中，ones 每拍递增，ones 为 9 后回 0 并使 tens 加 1，tens 和 ones 到达 99 后回到 00。分频器仿真中，clk_div2、clk_div4、clk_div8 的周期分别为输入时钟的 2、4、8 倍，占空比为 50%。

部分代码

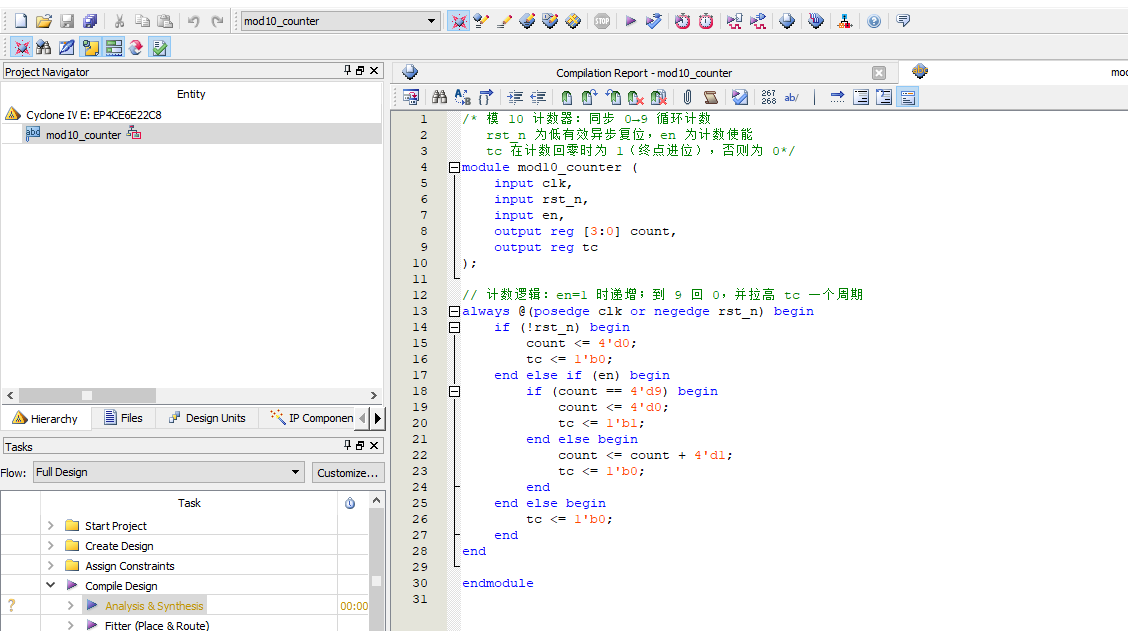

以下展示顶层模块 mod10_counter 的部分代码，完整源码请下载压缩包查看。

module mod10_counter (
    input clk,
    input rst_n,
    input en,
    output reg [3:0] count,
    output reg tc
);

// 计数逻辑：en=1 时递增；到 9 回 0，并拉高 tc 一个周期
always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        count <= 4'd0;
        tc <= 1'b0;
    end else if (en) begin
        if (count == 4'd9) begin
            count <= 4'd0;
            tc <= 1'b1;
        end else begin
            count <= count + 4'd1;
            tc <= 1'b0;
        end
    end else begin
        tc <= 1'b0;
    end
end

endmodule
