洗衣机控制系统 FPGA 设计 Verilog Quartus

名称：洗衣机控制系统 FPGA 设计 Verilog Quartus

软件：Quartus

语言：Verilog

开发板/平台：DE2-115

功能介绍

本项目实现了一个基于 FPGA 的洗衣机控制系统，使用 Verilog 编写并在 Quartus 工程中完成设计。系统模拟洗衣机的完整工作流程，包括启动、洗涤、暂停、清洗、暂停、脱水、暂停和结束等阶段，并通过 LED 与数码管直观显示当前状态和剩余时间。 设计支持 4 种工作模式：正常模式、单独洗涤、单独清洗和单独甩干。正常模式用于演示完整洗衣流程，单独模式便于分别验证洗涤、清洗、甩干控制逻辑。用户可通过按键完成复位、启动、模式切换和停止控制，mode_led 用于显示当前模式。 系统使用 50MHz 主时钟，内部实现精确到秒的倒计时控制。4 位数码管以分:秒格式显示剩余时间，LED 分别模拟电机正转、暂停、反转和结束提示。该设计适合用于 FPGA 课程设计、数字逻辑综合实验、状态机设计学习以及开发板综合验证。

运行环境

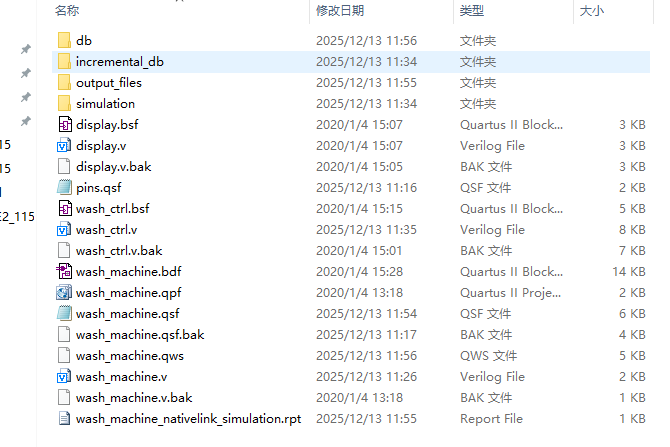

开发语言：Verilog 开发软件：Quartus 目标开发板：DE2-115 主要时钟：50MHz 工程内容包含 Quartus 工程文件、Verilog 源码、管脚约束、编译输出文件、仿真相关文件和设计文档。

设计思路

系统采用模块化设计思路，将洗衣机控制任务拆分为顶层互联、流程控制和显示驱动三个部分。顶层模块负责统一对外接口，将 50MHz 时钟、复位、启动、模式切换和停止按键接入控制逻辑，同时把控制模块输出的时间数据送入显示模块，最终驱动 LED 和 4 位数码管。 核心控制部分围绕有限状态机实现。系统包含空闲、启动、洗涤、暂停、清洗、脱水、结束以及单独洗涤、单独清洗、单独甩干等状态，通过 start_n、mode_key、stop_key 等按键完成状态切换。正常模式下按洗涤、暂停、清洗、暂停、脱水、暂停、结束的顺序执行；单独模式下则只执行对应功能，便于独立测试或演示某一段流程。 时间控制使用 50MHz 主时钟分频产生 1 秒节拍，再由分钟和秒钟计数器实现倒计时显示。正常模式总流程按分钟秒钟方式显示剩余时间，洗涤、清洗、甩干以及各暂停阶段均由控制模块统一调度。 电机动作通过 LED 进行模拟显示。洗涤阶段按正转、暂停、反转的周期运行；清洗阶段采用另一组正转、暂停、反转节奏；甩干阶段持续正转。结束后 end_led 点亮，提示流程完成。

模块结构

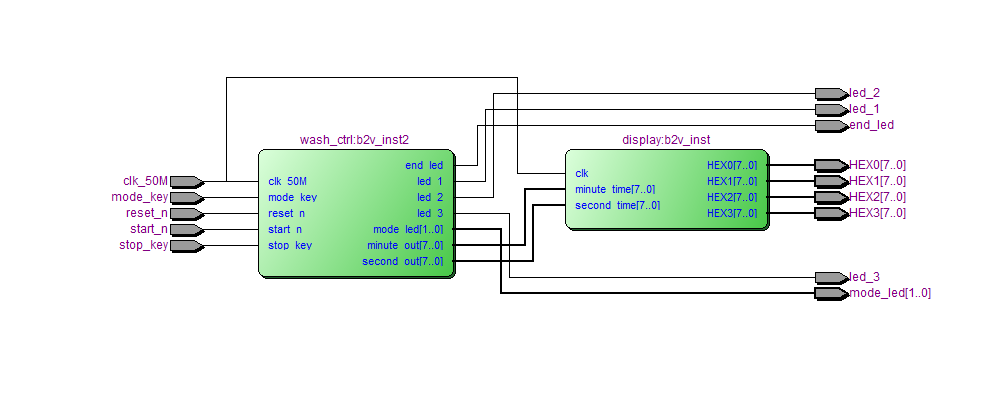

系统主要由 3 个 Verilog 模块组成： 1. wash_machine：顶层模块，负责系统接口定义、显示模块和控制模块的实例化，以及分钟、秒钟等内部信号连接。 2. wash_ctrl：洗衣机控制模块，负责核心状态机、模式选择、倒计时控制、电机动作控制和 LED 状态输出。 3. display：数码管显示模块，负责将分钟、秒钟时间转换为 4 位数码管显示所需的段码输出，用于显示剩余时间。

开发板验证

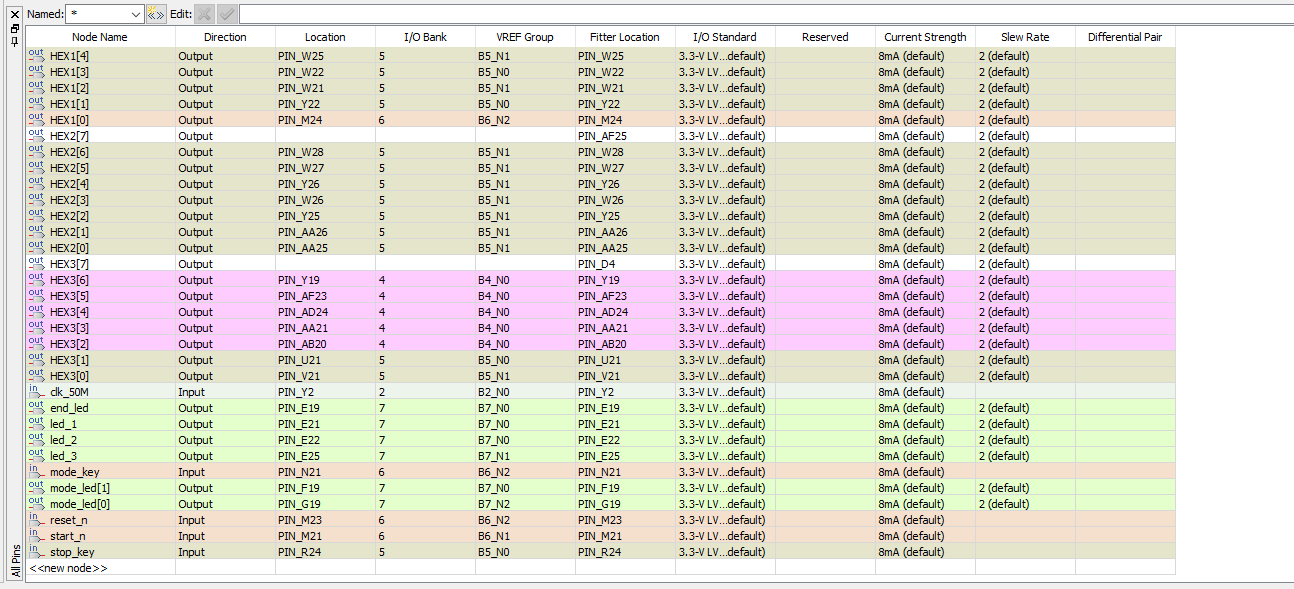

本设计支持 DE2-115 开发板验证，工程中已完成对应的 Quartus 管脚约束与分配，可直接结合板载按键、LED 和数码管进行功能观察。 上板操作时，先按下复位键使系统进入初始状态。若选择正常洗衣流程，直接按下 start 键，系统开始执行完整流程：洗涤、暂停、清洗、暂停、脱水、暂停并最终结束。运行过程中 4 位数码管显示剩余分钟和秒钟，LED 用于指示正转、暂停、反转以及结束状态。 若需要单独执行洗涤、清洗或甩干，可在复位后通过 mode_key 切换模式，mode_led 显示当前模式：00 为正常模式，01 为单独洗涤，10 为单独清洗，11 为单独甩干。选择模式后按 start 键启动，对单独模式可通过 stop_key 停止。

演示视频

配套演示视频展示了洗衣机控制系统的运行过程，可用于观察复位、启动、模式切换、倒计时显示、LED 状态指示以及结束提示等功能表现。

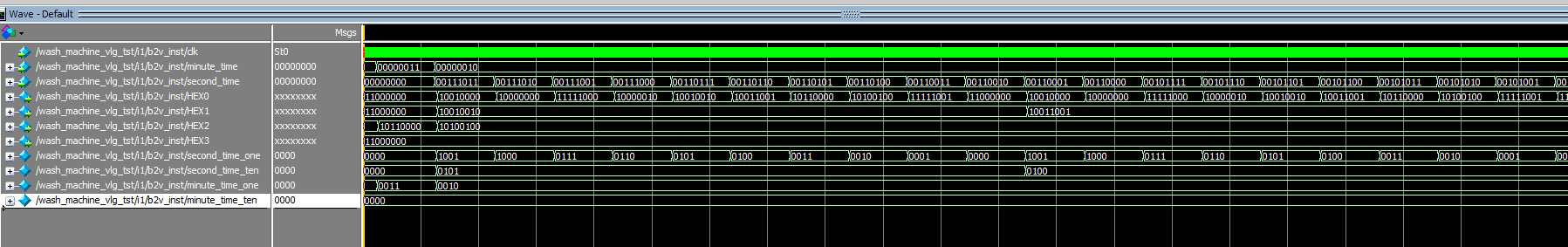

仿真图/仿真说明/设计文档图片

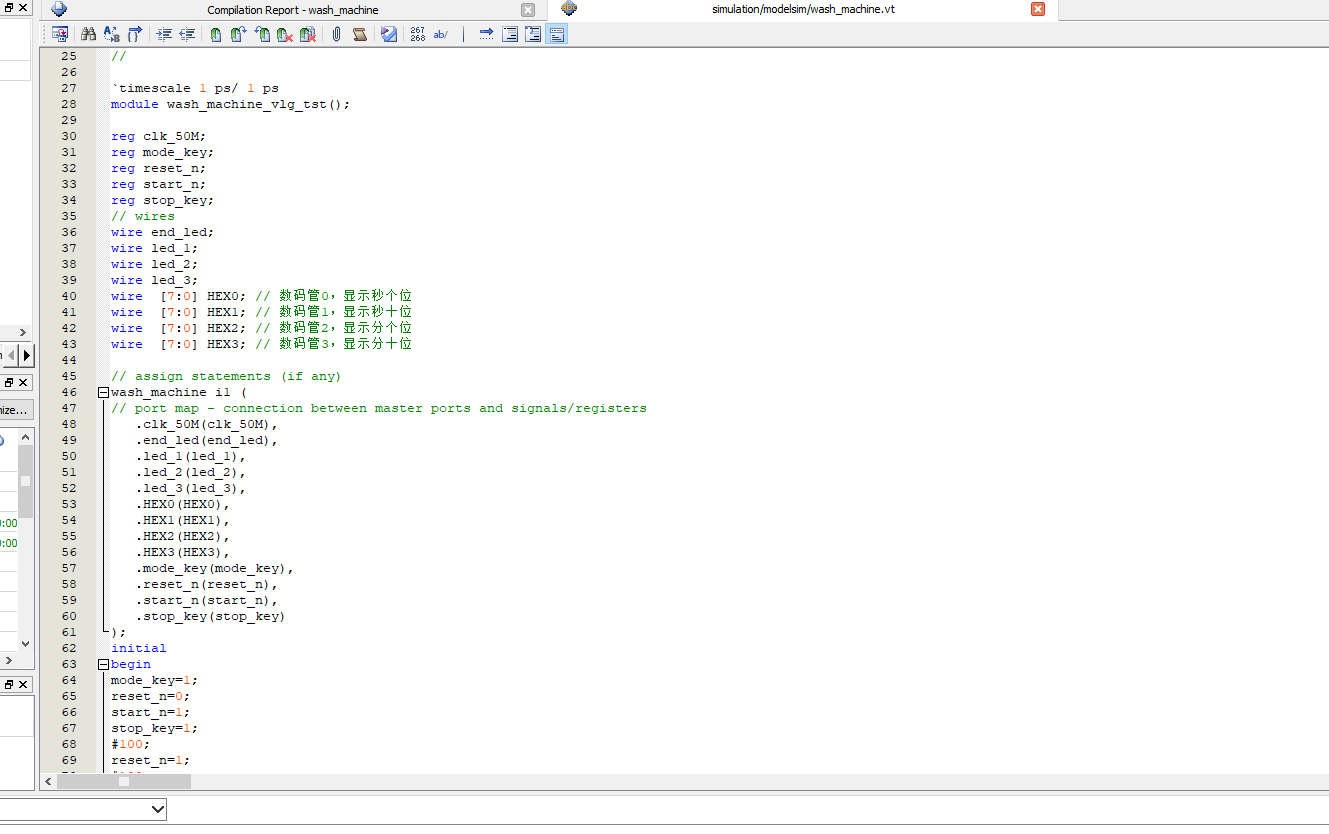

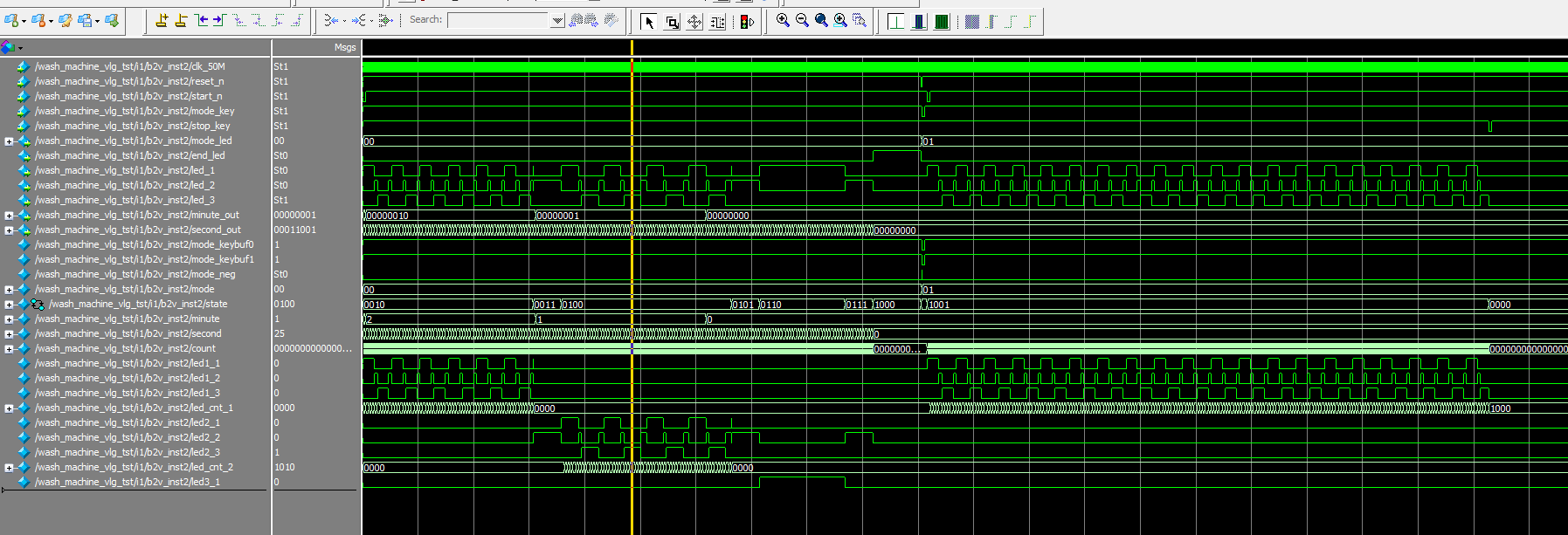

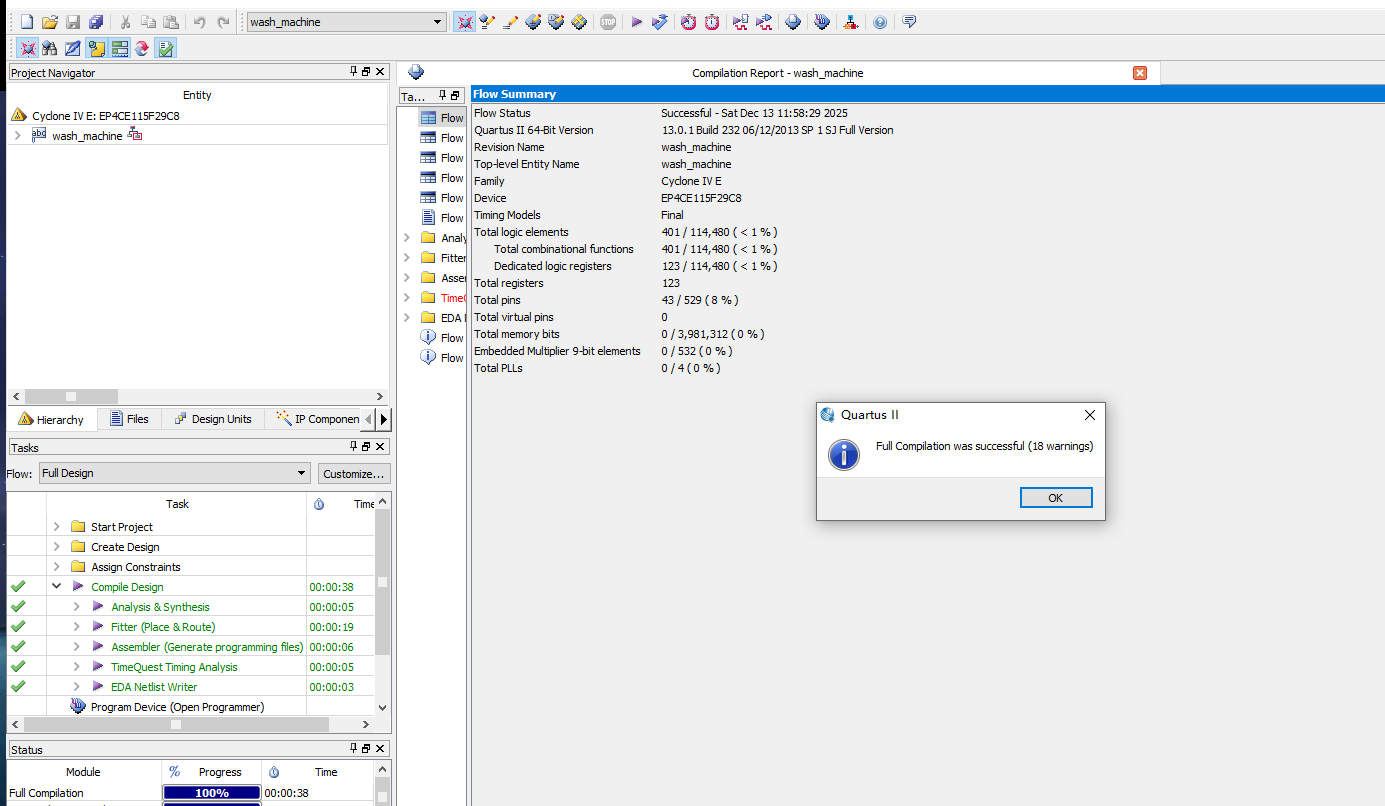

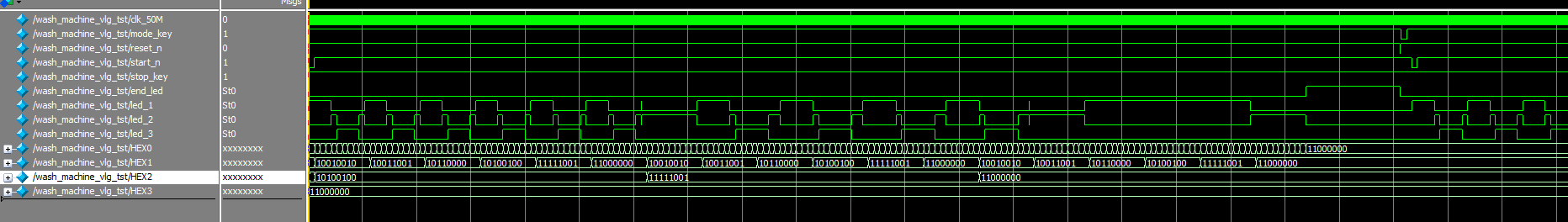

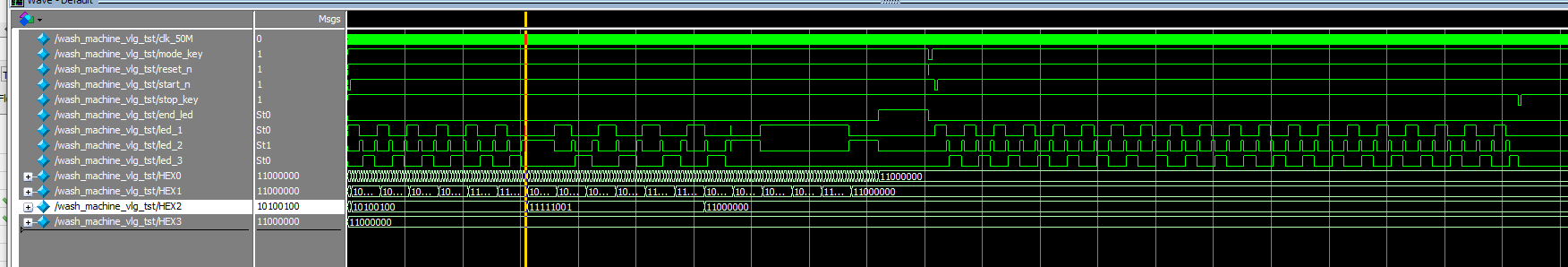

设计文档中包含工程文件、程序编译、RTL 图、管脚分配、Testbench、整体仿真图、控制模块和显示模块等内容，可用于理解工程结构、状态机实现和显示驱动逻辑。仿真相关文件位于 ModelSim 仿真目录，可作为功能验证和二次修改时的参考。

部分代码

以下展示顶层模块 wash_machine 的部分代码，完整源码请下载压缩包查看。

module wash_machine(
	clk_50M,
	reset_n,
	start_n,
	mode_key,
	stop_key,
	end_led,
	led_1,
	led_2,
	led_3,
	HEX0,
	HEX1,
	HEX2,
	HEX3,
	mode_led
);


input wire	clk_50M;    // 50MHz 时钟信号
input wire	reset_n;    // 复位信号，低电平有效
input wire	start_n;    // 启动按键，低电平有效
input wire	mode_key;   // 模式切换按键
input wire	stop_key;   // 停止按键
output wire	end_led;    // 结束指示灯
output wire	led_1;      // 电机正转指示灯
output wire	led_2;      // 电机暂停指示灯
output wire	led_3;      // 电机反转指示灯
output wire	[7:0] HEX0; // 数码管0，显示秒个位
output wire	[7:0] HEX1; // 数码管1，显示秒十位
output wire	[7:0] HEX2; // 数码管2，显示分个位
output wire	[7:0] HEX3; // 数码管3，显示分十位
output wire	[1:0] mode_led; // 模式指示灯

wire	[7:0] minute_time; // 分钟时间
wire	[7:0] second_time; // 秒钟时间


// 实例化显示模块，用于驱动数码管显示剩余时间
display	b2v_inst(
	.clk(clk_50M),
	.minute_time(minute_time),
	.second_time(second_time),
	.HEX0(HEX0),
	.HEX1(HEX1),
	.HEX2(HEX2),
	.HEX3(HEX3));


// 实例化洗衣机控制模块，负责核心逻辑控制
wash_ctrl	b2v_inst2(
	.clk_50M(clk_50M),
	.reset_n(reset_n),
	.start_n(start_n),
	.mode_key(mode_key),
	.stop_key(stop_key),
	.end_led(end_led),
	.led_1(led_1),
	.led_2(led_2),
	.led_3(led_3),
	.minute_out(minute_time),
	.mode_led(mode_led),
	.second_out(second_time));



endmodule
