交通灯控制系统仿真 FPGA 设计 Verilog Vivado

名称：交通灯控制系统仿真 FPGA 设计 Verilog Vivado

软件：Vivado

语言：Verilog

功能介绍

本设计实现一个基于 Verilog 的交通灯控制系统，面向 FPGA 数字逻辑课程设计、状态机实验和 Vivado 仿真验证场景。系统以 A、B 两个方向的车流输入作为控制条件，输出两组红、黄、绿交通灯信号，并配合数码管显示倒计时信息，便于观察交通灯状态切换和剩余时间变化。 交通灯逻辑支持多种交通场景：无车、仅 B 方向有车、双向有车、仅 A 方向有车等。仿真激励中对不同车流输入进行了分段测试，可观察主路绿灯保持、黄灯过渡、支路放行以及双向交替控制过程。通过这种输入场景安排，可以较完整地验证控制状态机在不同交通需求下的响应。 工程适合作为 Verilog 时序逻辑、有限状态机、分频计时、动态数码管显示和 Vivado 仿真流程的参考案例。整体结构清晰，模块划分明确，便于在现有逻辑基础上继续扩展倒计时时长、灯色策略、传感器输入或显示方式。

运行环境

开发软件：Vivado 设计语言：Verilog 工程形式：Vivado 工程，包含 Verilog 源码、仿真 Testbench、行为仿真相关文件和设计文档。

设计思路

系统采用模块化设计思路，将时钟分频、交通灯控制、数码管扫描显示和顶层连接分开实现。顶层模块负责连接外部时钟、复位、车流输入、交通灯输出以及数码管显示信号；控制模块根据 A、B 两路车流输入和计时信号进行状态切换；分频模块把系统时钟转换为控制逻辑需要的节拍；显示模块负责将倒计时信息通过数码管动态扫描输出。 交通灯控制核心以状态机为主，围绕红灯、黄灯、绿灯的组合关系进行切换。A、B 两个方向不会同时放行，黄灯阶段作为方向切换前的过渡状态。仿真中通过调整分频参数，将实际较长的秒级计时压缩为更快的仿真节拍，从而在较短仿真时间内观察完整状态转换过程。 测试文件设置了多组典型车流输入：先复位并进入无车状态，再依次测试支路有车、双向有车、主路有车、支路再次有车等场景。监视语句输出灯色状态和内部倒计时数值，便于结合波形或控制台信息判断交通灯逻辑是否按预期运行。

模块结构

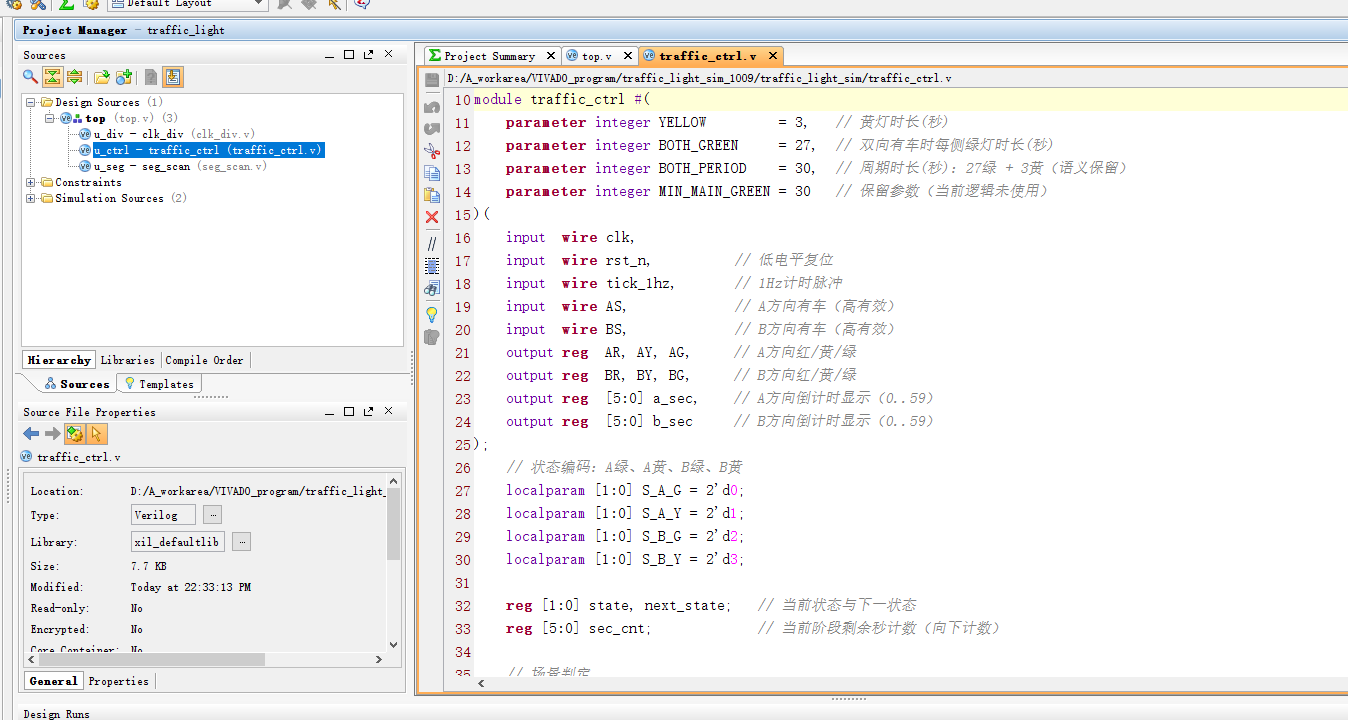

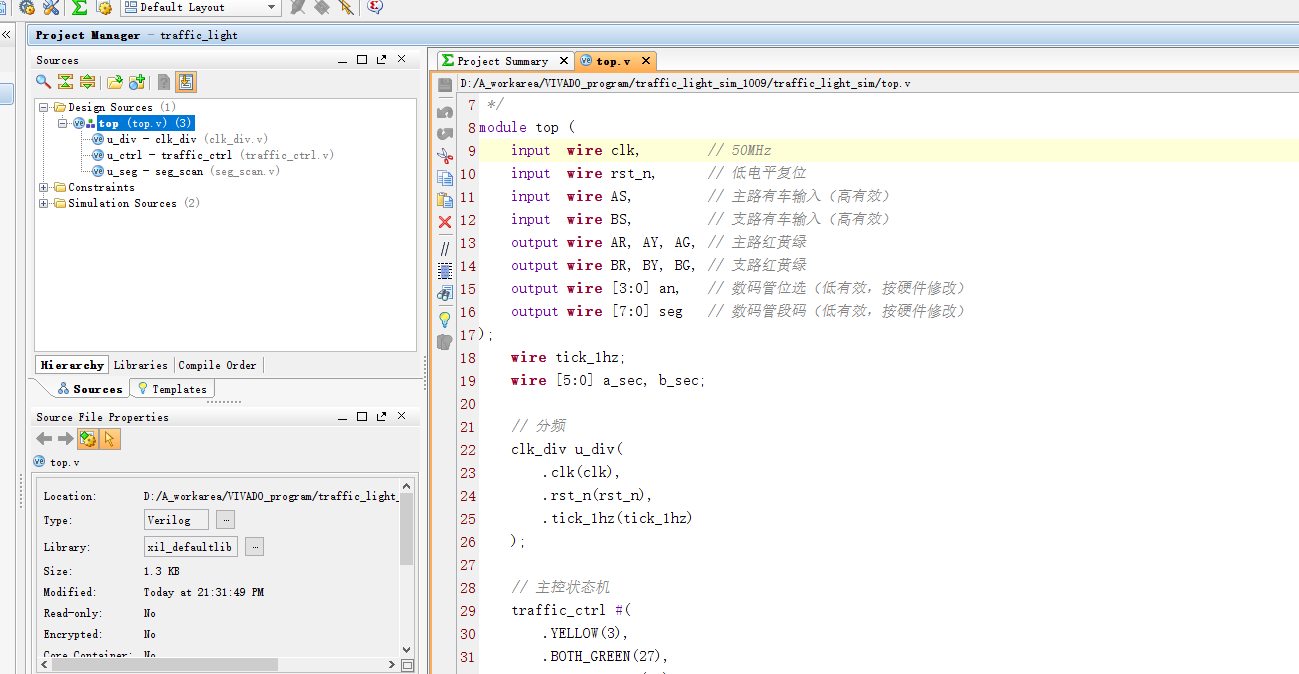

主要模块包括： 1. top：系统顶层模块，连接时钟、复位、车流输入、交通灯输出和数码管显示接口。 2. traffic_ctrl：交通灯控制模块，根据 AS、BS 车流输入和计时节拍生成 A、B 两方向红黄绿灯控制信号，并维护倒计时状态。 3. clk_div：时钟分频模块，为交通灯控制提供计时节拍；仿真中可通过参数调整加快验证速度。 4. seg_scan：数码管扫描显示模块，用于输出位选和段选信号，显示交通灯倒计时信息。 5. top_tb：仿真测试模块，产生 50MHz 时钟、复位和多组车流输入激励，并监视灯色与倒计时变化。

演示视频

包含交通灯控制系统演示视频，可用于直观看到工程仿真或运行展示效果，辅助理解不同车流条件下红、黄、绿灯状态以及倒计时显示的变化过程。

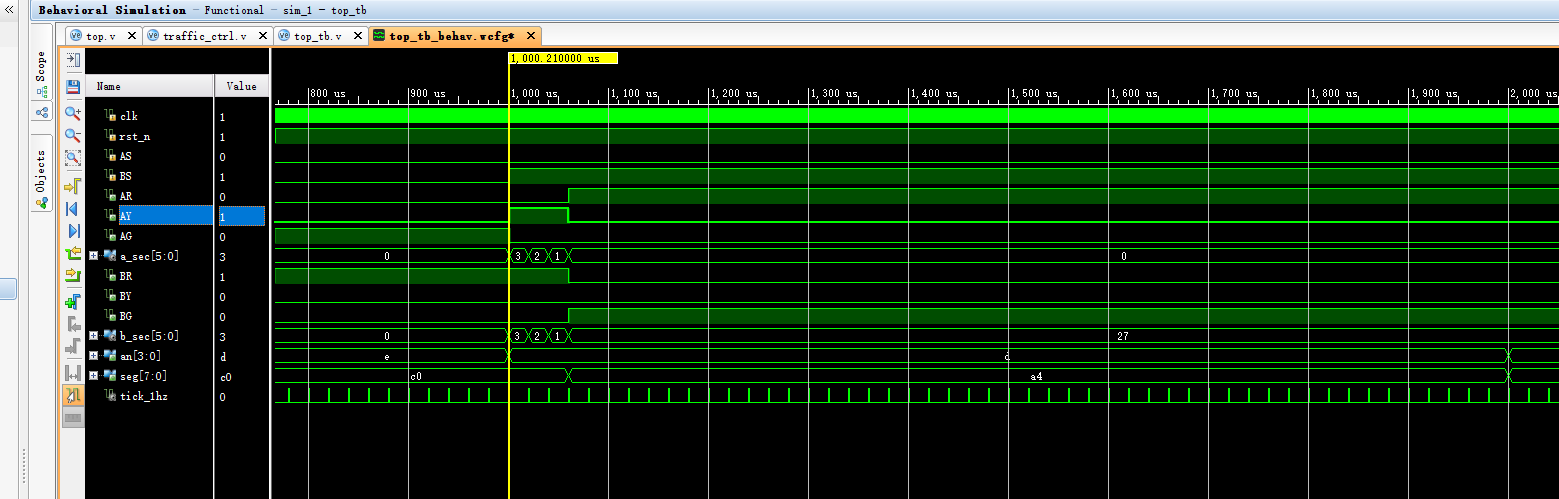

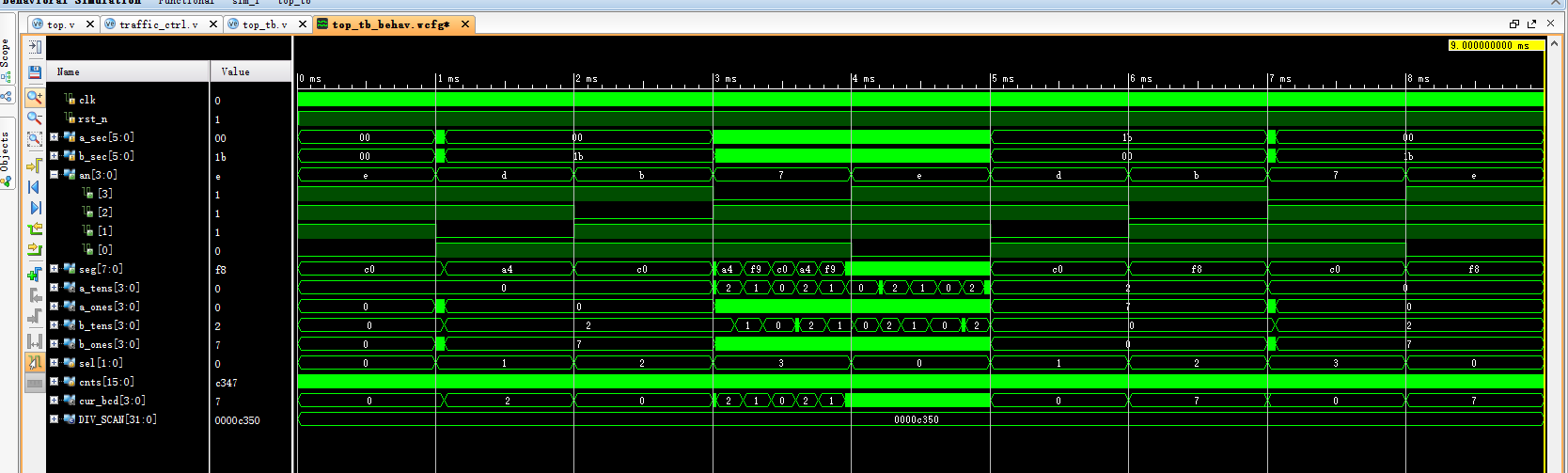

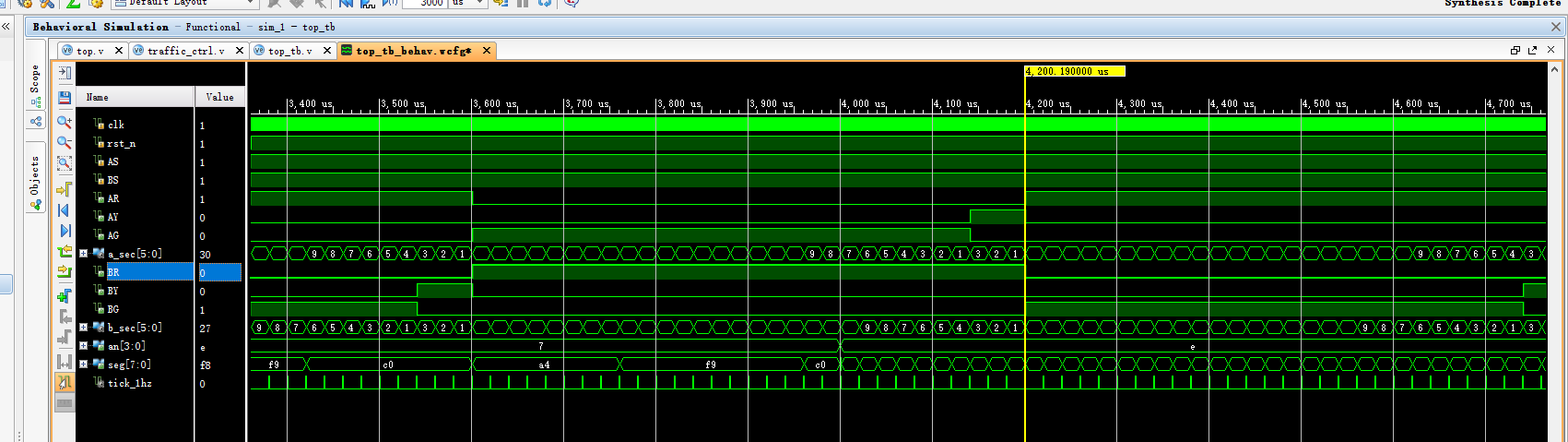

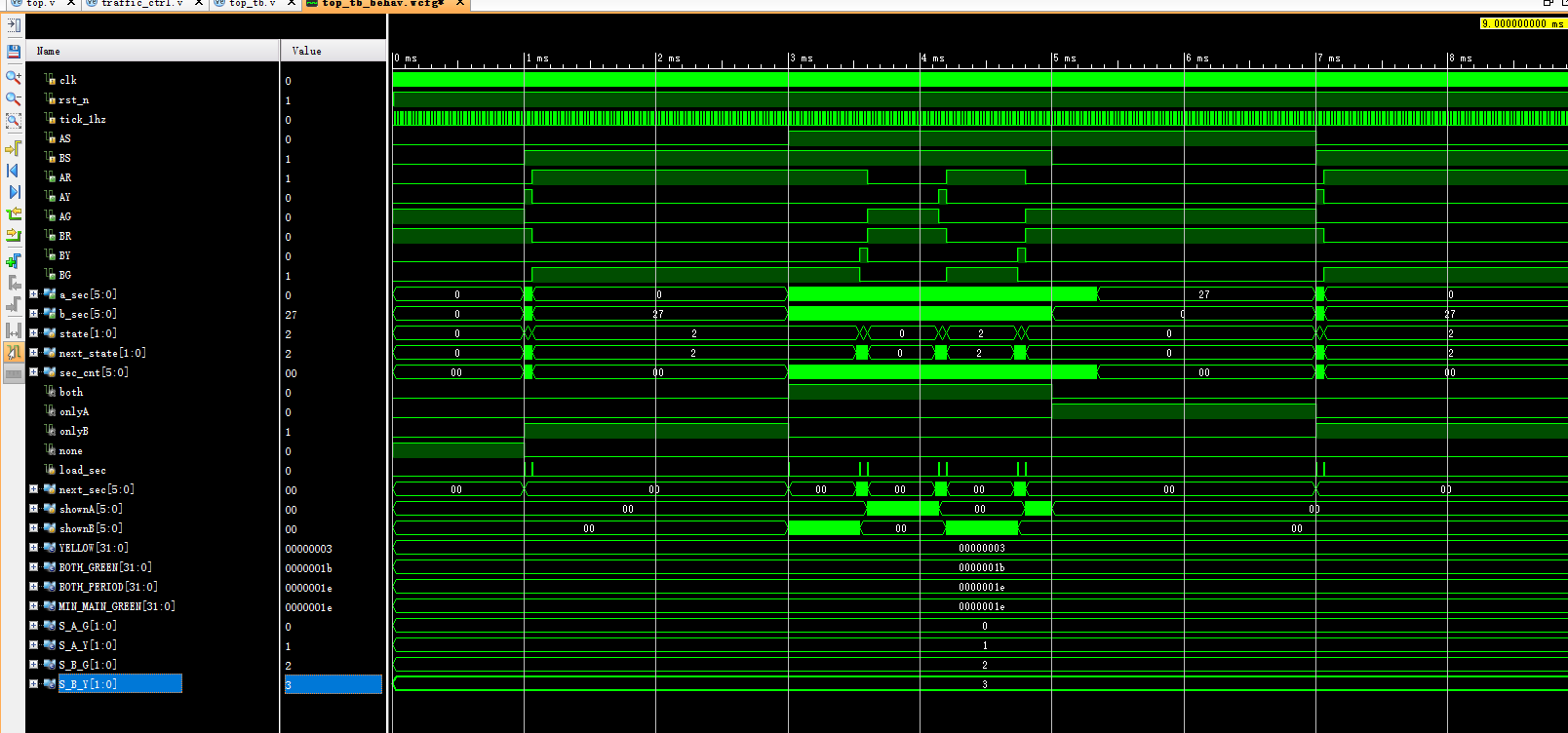

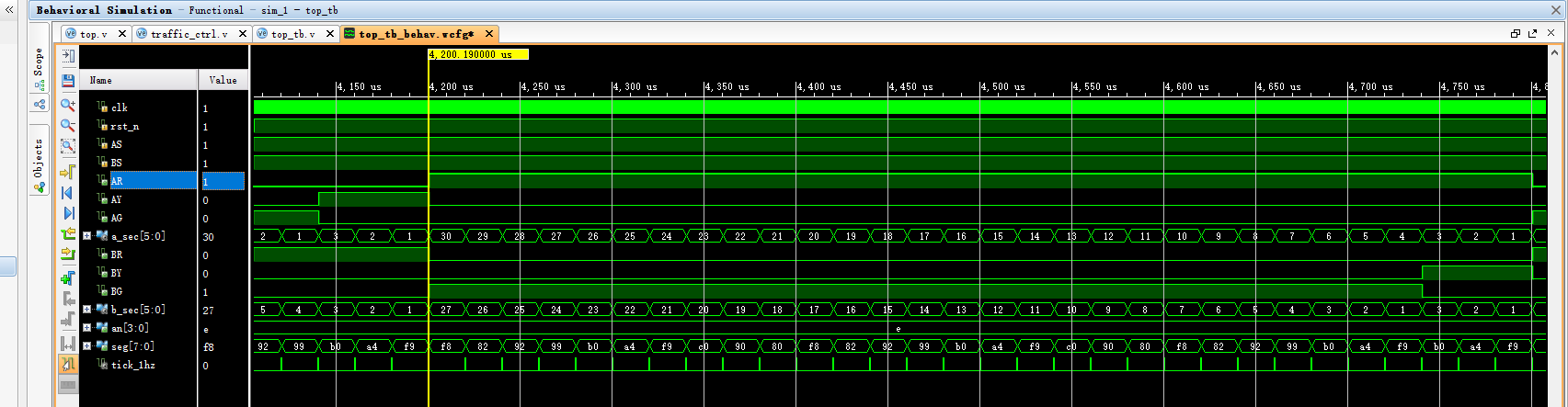

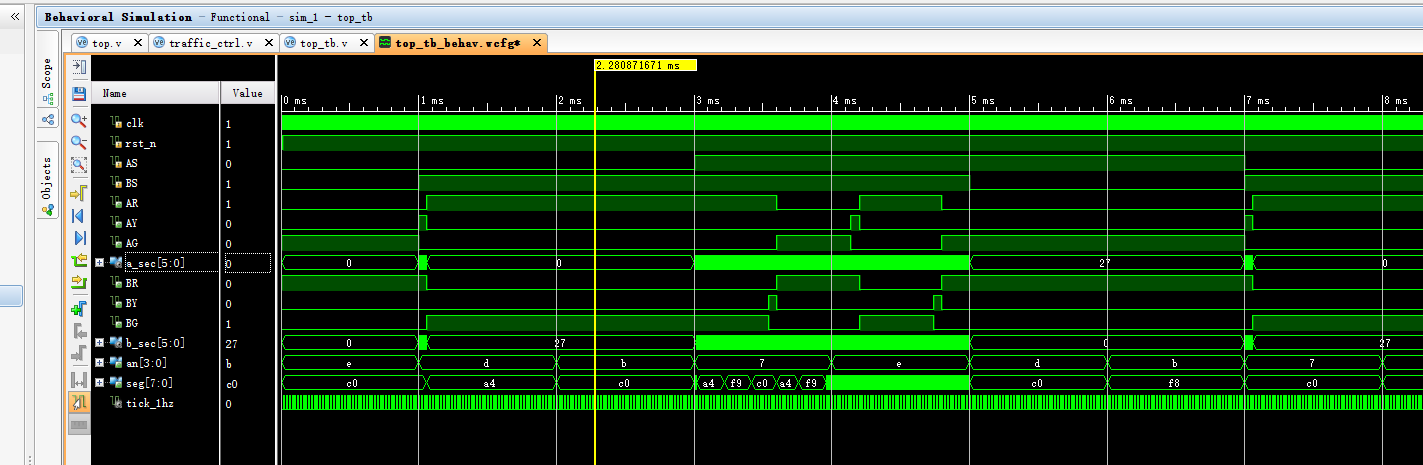

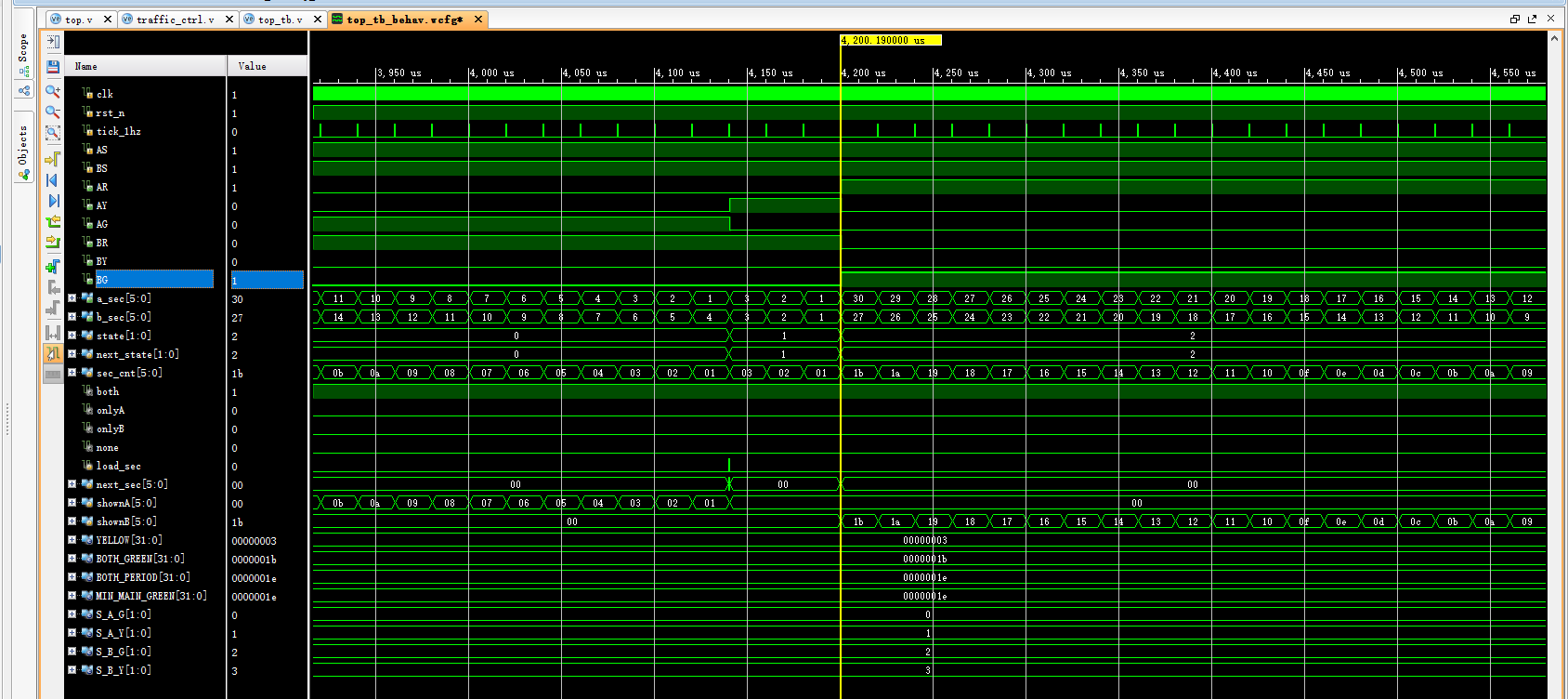

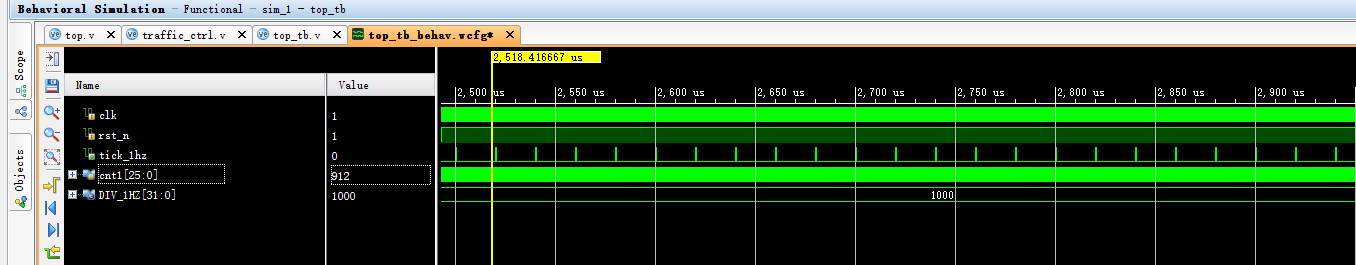

仿真图/仿真说明/设计文档图片

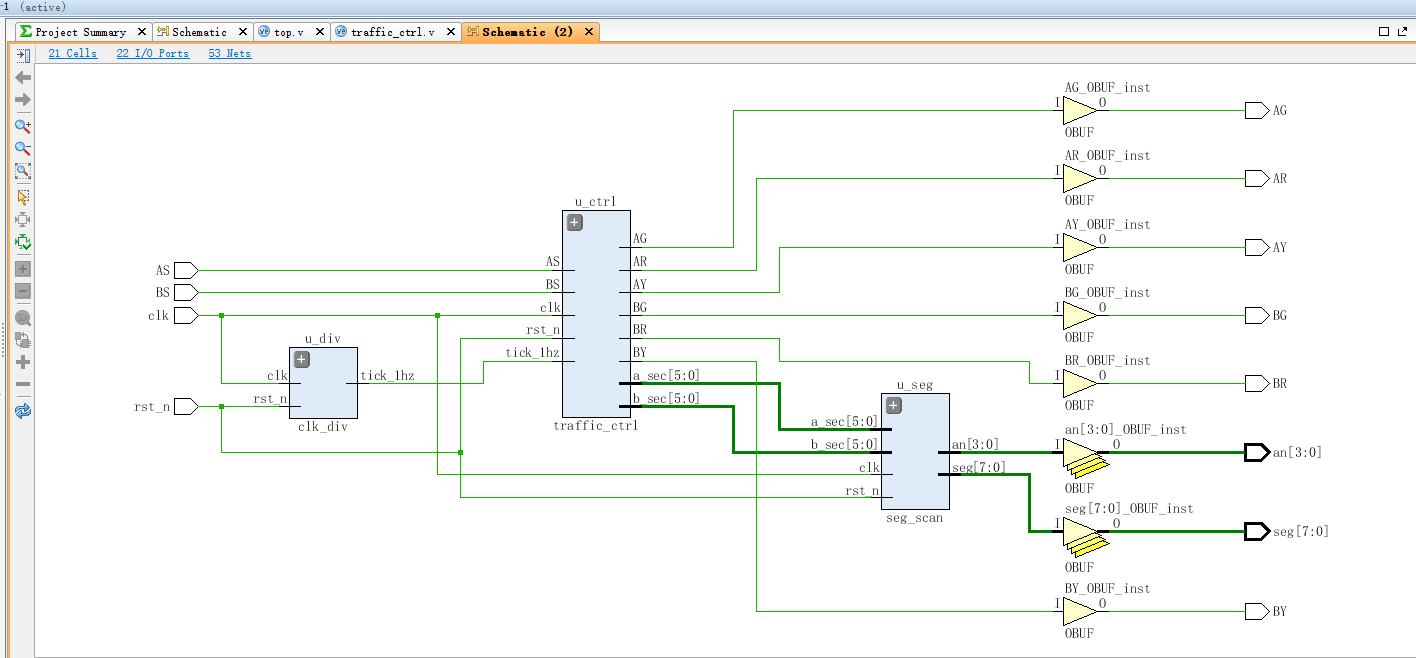

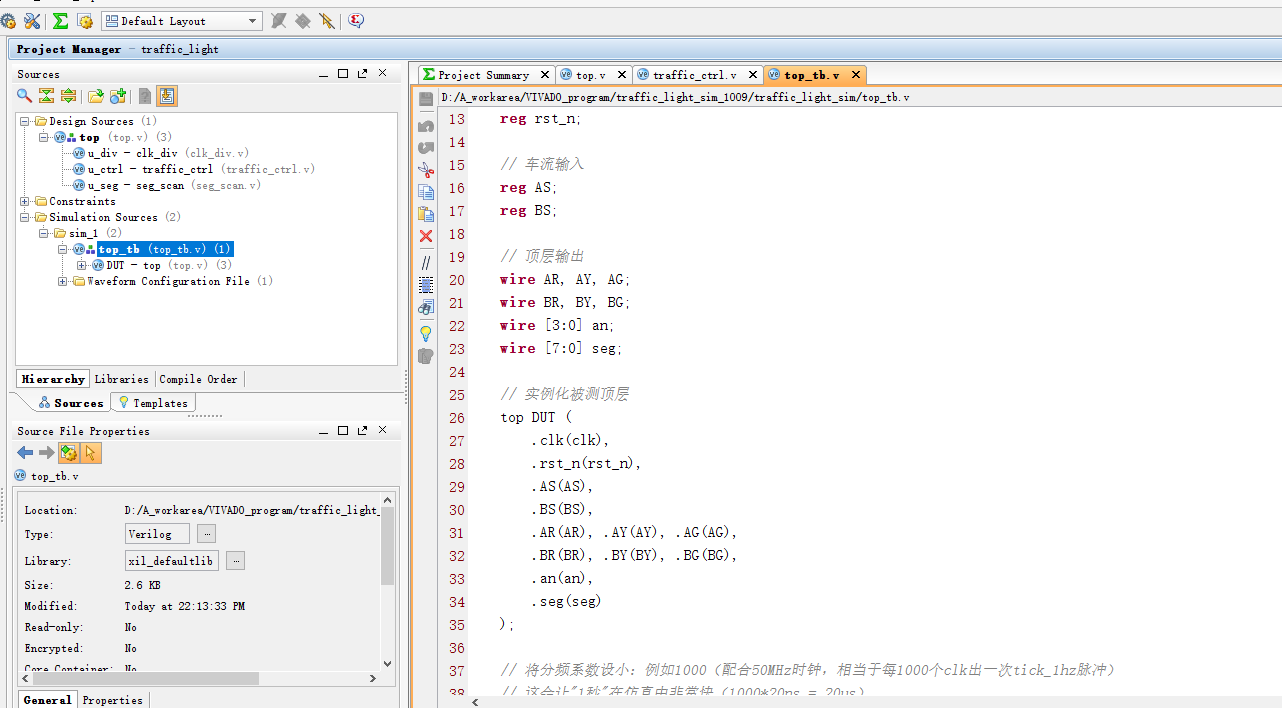

设计文档内容覆盖工程文件、程序文件、程序编译、RTL 图、仿真图、Testbench、顶层仿真、分频模块、控制模块和显示模块等部分。文档配套多张设计与仿真相关图片，适合结合 Vivado 工程查看模块层次、仿真过程和关键逻辑结构。

部分代码

以下展示顶层模块 top_tb 的部分代码，完整源码请下载压缩包查看。

module top_tb;
    // 时钟与复位
    reg clk;
    reg rst_n;

    // 车流输入
    reg AS;
    reg BS;

    // 顶层输出
    wire AR, AY, AG;
    wire BR, BY, BG;
    wire [3:0] an;
    wire [7:0] seg;

    // 实例化被测顶层
    top DUT (
        .clk(clk),
        .rst_n(rst_n),
        .AS(AS),
        .BS(BS),
        .AR(AR), .AY(AY), .AG(AG),
        .BR(BR), .BY(BY), .BG(BG),
        .an(an),
        .seg(seg)
    );

    // 将分频系数设小：例如1000（配合50MHz时钟，相当于每1000个clk出一次tick_1hz脉冲）
    // 这会让"1秒"在仿真中非常快（1000*20ns = 20us）
    defparam DUT.u_div.DIV_1HZ = 1000;

    // 50MHz 时钟：周期20ns
    initial begin
        clk = 1'b0;
        forever #10 clk = ~clk;
    end

    // 复位过程
    initial begin
        rst_n = 1'b0;
        AS = 1'b0;
        BS = 1'b0;
        repeat(10) @(posedge clk); // 200ns 复位
        rst_n = 1'b1;
    end

    // 任务：等待N个"秒"脉冲（由参数化分频产生的tick_1hz）
    task wait_secs(input integer n);
        integer i;
        begin
            for (i=0; i<n; i=i+1) begin
                @(posedge DUT.u_div.tick_1hz);
                // 再等待一个时钟，避免边沿邻近影响观测
                @(posedge clk);
            end
        end
    endtask

    // 监视：灯色与倒计时（层级访问DUT.u_ctrl的a_sec/b_sec）
    initial begin
        $display("time(us)\tAS BS | A(R,Y,G) B(R,Y,G) | A_sec B_sec");
        $monitor("%0t\t%b  %b  |  %b %b %b    %b %b %b  |  %0d    %0d",
                 $time/1000, AS, BS, AR, AY, AG, BR, BY, BG,
                 DUT.u_ctrl.a_sec, DUT.u_ctrl.b_sec);
    end

    // 场景激励：
    // 1) 上电后无车 3秒
    // 2) 仅B有车 35秒（主路最小绿30s后，A黄3s并切到B绿，可观察到切换）
    // 3) 双向有车 35秒（进入双向27绿+3黄的交替，可观察一个周期内的变化）
    // 4) 仅A有车 8秒（应尽快让回主路A）
    initial begin
        // 等待复位结束
        @(posedge rst_n);

        // 1) 无车
        AS = 1'b0; BS = 1'b0;
        wait_secs(50);

        // 2) 仅B有车
        AS = 1'b0; BS = 1'b1;
        wait_secs(100);

        // 3) 双向有车
        AS = 1'b1; BS = 1'b1;
        wait_secs(100);

        // 4) 仅A有车
        AS = 1'b1; BS = 1'b0;
        wait_secs(100);

        // 5) 仅B有车
        AS = 1'b0; BS = 1'b1;
        wait_secs(100);

    end

endmodule
