多功能数字时钟 FPGA 设计 Verilog Vivado

名称：多功能数字时钟 FPGA 设计 Verilog Vivado

软件：Vivado

语言：Verilog

功能介绍

本设计实现了一个多功能数字时钟 FPGA 系统，顶层模块为 clock，输入包含 100MHz 系统时钟、复位信号以及模式切换、确认、选择、加减调节等按键信号，输出包含蜂鸣器 beep 信号。整体功能围绕数字计时、时间调整、闹钟设置和提示输出展开，适合用于 FPGA 数字钟、按键控制状态机、分频计时和闹钟逻辑等课程设计或工程学习。 工程内部通过分频模块把输入时钟转换为秒脉冲、2Hz、4Hz 等控制节拍，为计时器、控制器、时间调整和闹钟相关模块提供基础时序。用户可以通过 switch_mode、switch_enter、switch_pick、switch_up、switch_down 等输入完成不同工作模式下的选择与调整，控制器根据按键状态输出模式信号和使能信号，协调各个功能模块工作。 设计还包含 clock_set、time_adjust、timer、hour_alarm、clock_alarm、clock_music、output_pick 等功能模块，能够体现较完整的模块化数字系统设计思路。配套 testbench 覆盖 clock_set、controller、time_adjust、clock_alarm 等模块，便于在 Vivado 仿真环境中观察关键逻辑行为。

运行环境

开发语言：Verilog 开发软件：Vivado 工程文件：clock.xpr 仿真环境：Vivado Simulator / xsim，包含 clock_set_test、controller_test、time_adjust_test、clock_alarm_test 等 testbench 文件。

设计思路

系统采用顶层集成加功能模块分层的设计方式。clock 作为顶层模块，负责连接外部时钟、复位、按键输入和蜂鸣器输出，并在内部例化控制器、计时器、时间调整、闹钟设置、整点提示、分频等模块。各子模块之间通过小时、分钟、秒、模式、使能、进入信号等内部连线进行数据和控制交互，使系统结构清晰，便于单独仿真与后续扩展。 时钟处理部分先由顶层对 100MHz 输入时钟进行基础分频，形成 25MHz 等内部时钟，再由 fre_divider 进一步生成秒脉冲、2Hz 和 4Hz 等低频节拍。秒脉冲用于正常计时，2Hz 节拍用于按键调整和模式控制等低速逻辑，4Hz 等节拍可用于显示选择或提示类逻辑。通过这种方式，系统把高速 FPGA 时钟转换为适合人机交互和时间计数的稳定时序。 控制部分由 controller 根据模式键和确认键输出当前工作模式、时间调整使能、调整确认和闹钟设置使能等信号。timer 模块负责维护当前时分秒计数，并能接收 time_adjust 输出的调整值；clock_set 模块负责设置闹钟小时和分钟；hour_alarm、clock_alarm、clock_music 等模块负责根据当前时间和设置时间产生提示或蜂鸣相关输出。整体设计重点在于多模块协同、按键模式控制和计时逻辑的组合应用。 仿真设计按模块划分，分别为 clock_set、controller、time_adjust、clock_alarm 等关键功能提供 testbench。这样的验证方式可以先确认单个模块的状态变化、按键响应和输出逻辑，再结合顶层工程理解完整数字时钟系统的工作流程。

模块结构

顶层模块：clock 主要功能模块包括： fre_divider：分频模块，产生秒脉冲、2Hz、4Hz 等时钟节拍。 controller：控制模块，根据模式、确认等按键产生工作模式和控制使能信号。 timer：计时模块，维护当前小时、分钟、秒计数，并支持调整后的时间写入。 time_adjust：时间调整模块，根据选择键、加减键调整时分秒。 clock_set：闹钟设置模块，用于设置闹钟小时和分钟。 hour_alarm：整点或时间提示相关模块，结合当前计时信号产生提示输出。 clock_alarm：闹钟判断相关模块。 clock_music：蜂鸣或音乐提示相关模块。 output_pick：输出选择相关模块。 仿真模块包括：clock_set_test、controller_test、time_adjust_test、clock_alarm_test。

演示视频

提供仿真演示视频，可用于查看工程仿真过程和关键功能演示效果，文件名为“仿真视频.mp4”。

仿真图/仿真说明/设计文档图片

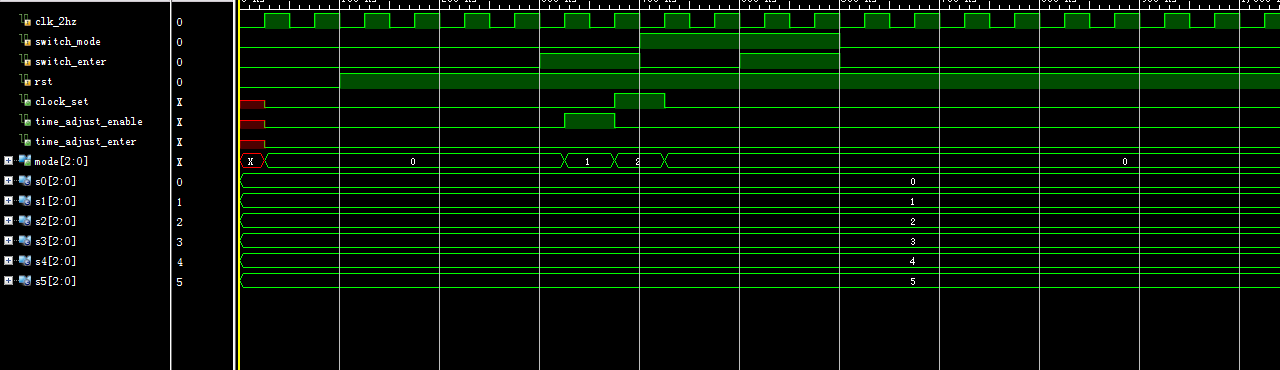

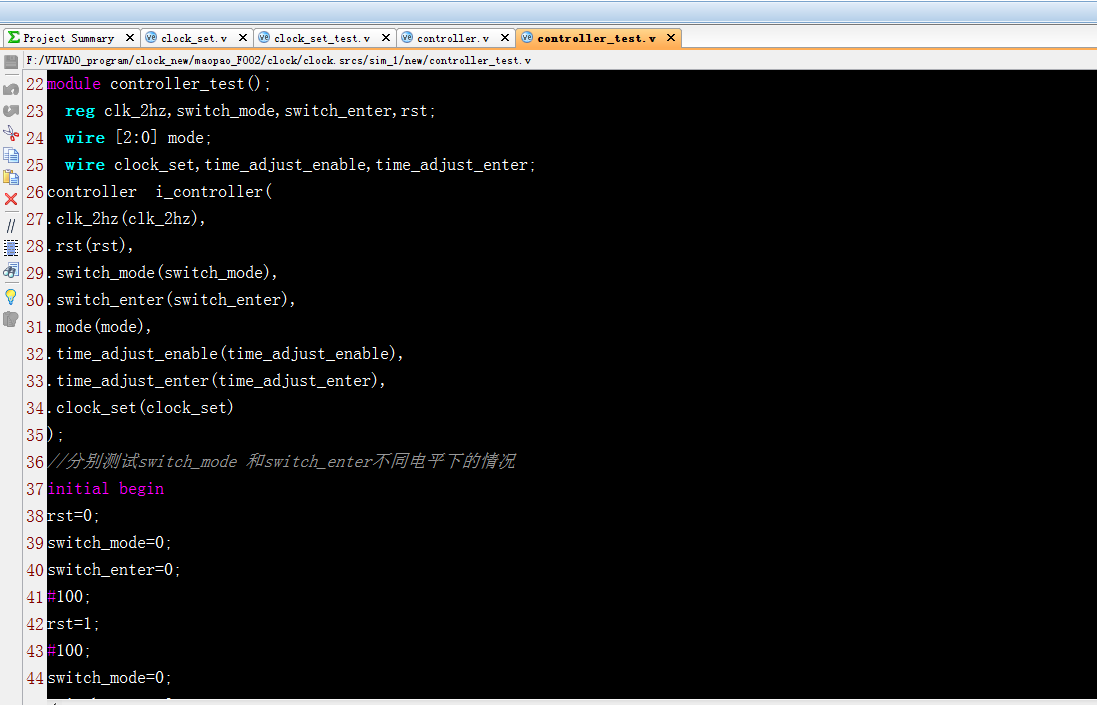

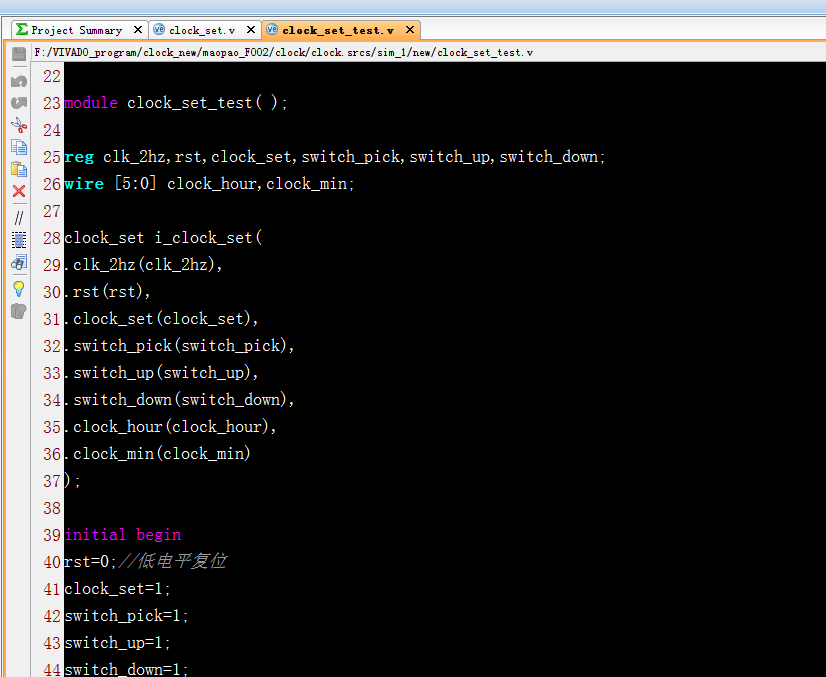

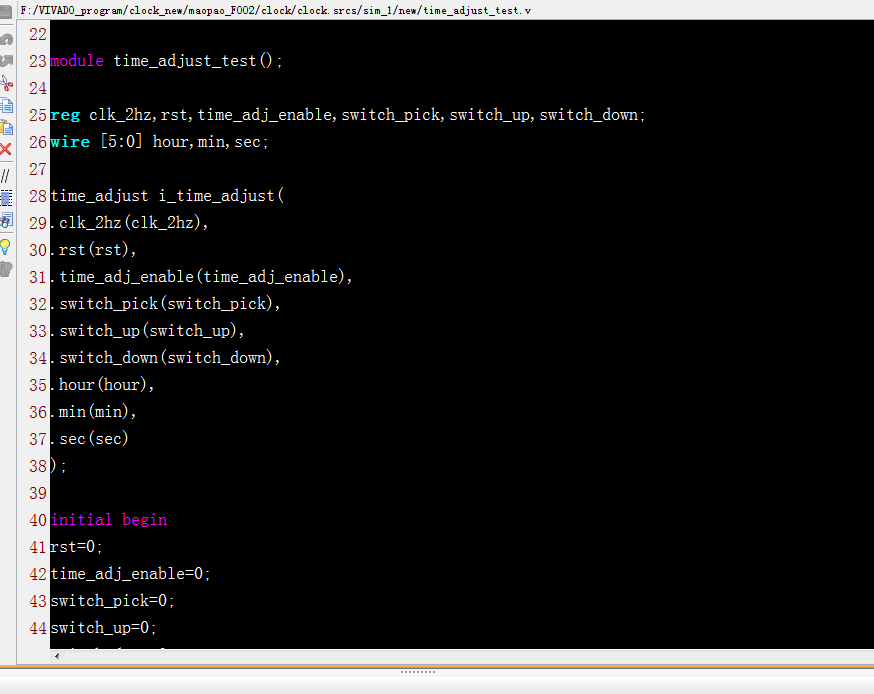

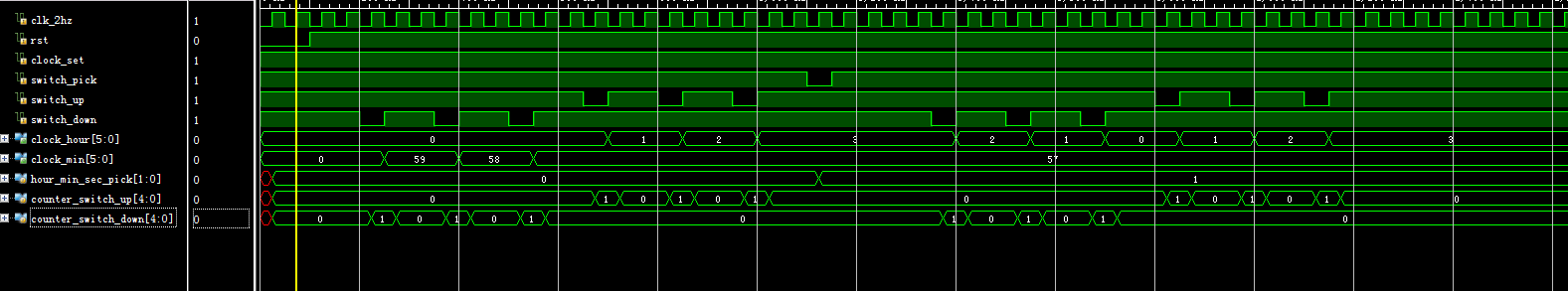

设计文档内容围绕 clock_set、Controller、time_adjust 等模块展开，包含对应 testbench 说明和仿真图，可作为理解模块输入输出关系、按键控制流程和仿真验证方法的参考。 仿真文件覆盖 clock_set_test、controller_test、time_adjust_test、clock_alarm_test 等模块，适合在 Vivado 中分别运行，观察闹钟设置、控制状态、时间调整和闹钟逻辑的时序变化。

部分代码

以下展示顶层模块 clock 的部分代码，完整源码请下载压缩包查看。

module clock(clk_100m,
             rst,switch_down,
             switch_enter,switch_mode,
             switch_pick,switch_up,
             beep);//?????100MHz

  input clk_100m;
  input rst;//???
  input switch_enter;//??????
  input switch_mode;//????????????????????
  input switch_pick;//????????????????
  input switch_up;//????
  input switch_down;//????
  output beep;//???

  wire [7:0] XLXN_4;//???????????????
  wire [7:0] XLXN_5;
  wire [7:0] XLXN_6;
  wire [7:0] XLXN_7;
  wire [7:0] XLXN_8;
  wire [7:0] XLXN_9;
  wire [7:0] XLXN_10;
  wire [7:0] XLXN_11;
  wire [2:0] XLXN_14;
  wire XLXN_15;
  wire XLXN_16;
  wire XLXN_17;
  wire XLXN_19;
  wire [5:0] XLXN_20;
  wire [5:0] XLXN_21;
  wire [5:0] XLXN_22;
  wire XLXN_24;
  wire [5:0] XLXN_33;
  wire [5:0] XLXN_34;
  wire XLXN_36;
  wire [5:0] XLXN_37;
  wire [5:0] XLXN_39;
  wire [5:0] XLXN_40;
  wire XLXN_50;
  wire XLXN_51;
  reg clk_25m;
  reg clk_50m;

  wire switch_up;

  assign switch_up=1;

  reg [1:0] div;//???
  always @(posedge clk_100m or negedge rst) begin
    if(!rst)
      div<=2'b00;
    else
      div<=div+1;
    end

  always @(posedge clk_100m or negedge rst) begin
    if(!rst)
      clk_25m<=0;
    else if(div==2'b00||div==2'b10)
      clk_25m<=~clk_25m;
    else
      clk_25m<=clk_25m;
    end

   controller XLXI_2 (.clk_2hz(XLXN_24),
                      .rst(rst),
                      .switch_enter(switch_enter),
                      .switch_mode(switch_mode),
                      .clock_set(XLXN_15),
                      .mode(XLXN_14[2:0]),
                      .time_adjust_enable(XLXN_16),
                      .time_adjust_enter(XLXN_17)
                      );//????

    timer XLXI_3 (.clk_sec(XLXN_19),
                 .rst(rst),
                 .time_adjust_enter(XLXN_17),
                 .time_adjust_hou(XLXN_22[5:0]),
                 .time_adjust_min(XLXN_21[5:0]),
                 .time_adjust_sec(XLXN_20[5:0]),
                 .timer_hou(XLXN_33[5:0]),
                 .timer_min(XLXN_34[5:0]),
                 .timer_sec(XLXN_37[5:0])
              );//????

    time_adjust XLXI_4 (.clk_2hz(XLXN_24),
                        .rst(rst),
                        .switch_down(switch_down),
                        .switch_pick(switch_pick),
                        .switch_up(switch_up),
                        .time_adj_enable(XLXN_16),
                        .hour(XLXN_22[5:0]),
                        .min(XLXN_21[5:0]),
                        .sec(XLXN_20[5:0])
                        );//??????

    clock_set XLXI_5 (.clk_2hz(XLXN_24),
                      .clock_set(XLXN_15),
                      .rst(rst),
                      .switch_down(switch_down),
                      .switch_pick(switch_pick),
                      .switch_up(switch_up),
                      .clock_hour(XLXN_40[5:0]),
                      .clock_min(XLXN_39[5:0])
                      );//??????

    hour_alarm XLXI_6 (.clk_sec(XLXN_19),
                       .clk_25m(clk_25m),
                       .rst(rst),
                       .timer_min(XLXN_34[5:0]),
                       .timer_sec(XLXN_37[5:0]),
                       .hour_alarm(XLXN_51)
                       );//??????


    fre_divider XLXI_9 (.clk_25m(clk_25m),
                        .rst(rst),
                        .clk_sec(XLXN_19),
                        .clk_2hz(XLXN_24),
                        .clk_4hz(XLXN_36)
// ... 以下代码略，完整源码请下载压缩包查看
