AD7612 ADC 采集驱动 FPGA 设计 Verilog Vivado

名称：AD7612 ADC 采集驱动 FPGA 设计 Verilog Vivado

软件：Vivado

语言：Verilog

功能介绍

本设计实现 AD7612 模数转换器的 FPGA 采集驱动逻辑，主模块为 AD7612_driver，使用 Verilog 编写，可在 Vivado 工程中直接查看、综合和仿真。设计面向 ADC 转换控制与串行数据接收场景，提供转换启动信号、串行时钟、16 位并行采样数据输出以及 data_valid 数据有效标志。 模块以 25MHz 时钟作为输入时钟，外部 adc_trig_i 信号作为一次 ADC 转换的触发来源。触发信号经过同步寄存后进行下降沿检测，触发后由状态机依次完成启动转换、等待 BUSY、读取串行数据、锁存并行数据和结束等待等流程。 数据读取部分按照 MSB first 的方式接收 ad_adout 串行数据，在读取状态下通过 data_cnt 对 16 位数据逐位计数，并将结果整理到 adc_data[15:0]。当一次采样数据整理完成后，data_valid 输出一个有效标志，方便后级模块进行数据缓存、滤波、显示或通信发送。

运行环境

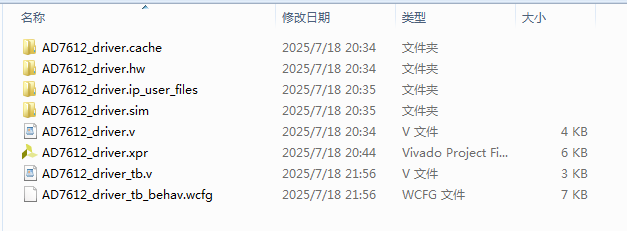

开发语言：Verilog 开发软件：Vivado 工程形式：Vivado FPGA 工程，包含 AD7612_driver 顶层驱动模块与 AD7612_driver_tb 测试文件。

设计思路

设计核心采用同步状态机控制 ADC 的一次转换周期。系统复位后处于空闲状态，等待 adc_trig_i 的下降沿触发；触发到来后输出 ADC 转换启动控制信号，并结合 ad_busy 状态进入后续读取流程。这样的结构将触发、转换、等待和读数过程拆分为清晰的状态，便于理解 AD7612 的工作时序，也方便后续根据实际硬件时序要求调整状态停留时间。 触发输入采用两级寄存器同步处理，降低异步触发信号直接进入时序逻辑带来的亚稳态风险。下降沿检测逻辑由同步后的两拍信号组合得到，保证状态机只在有效触发边沿启动一次转换流程，避免长电平触发造成重复启动。 串行读取阶段由 data_cnt 计数控制，前 16 个读取周期使能串行时钟并采样 ad_adout。采样顺序从最高位到最低位写入 rd_data，完成后进入数据输出状态，将 rd_data 锁存到 adc_data，同时拉高 data_valid。后级逻辑只需要关注 adc_data 与 data_valid 即可获取一次完整的 16 位 ADC 数据。 整体结构适合用于学习 ADC 芯片时序控制、串行数据采集、FPGA 状态机设计以及 Vivado testbench 仿真流程，也可以作为 AD7612 采集接口的工程参考。

模块结构

主要模块包括： AD7612_driver：ADC 采集驱动顶层模块，负责触发同步、转换控制、BUSY状态处理、串行时钟输出、16位串行数据接收、并行数据输出和数据有效标志生成。 AD7612_driver_tb：仿真测试模块，用于对驱动逻辑进行行为仿真验证。 glbl：Vivado 仿真环境相关全局模块。

开发板验证

工程配有开发板实物验证参考图片，可用于对照硬件连接和板级运行效果。开发板验证内容与 AD7612 驱动工程配套，便于在实际 FPGA 硬件环境中核对 ADC 控制信号、采集流程和演示效果。

演示视频

配有演示视频，可直观看到工程运行和验证过程，适合下载前了解实际操作效果与板级演示状态。

仿真图/仿真说明/设计文档图片

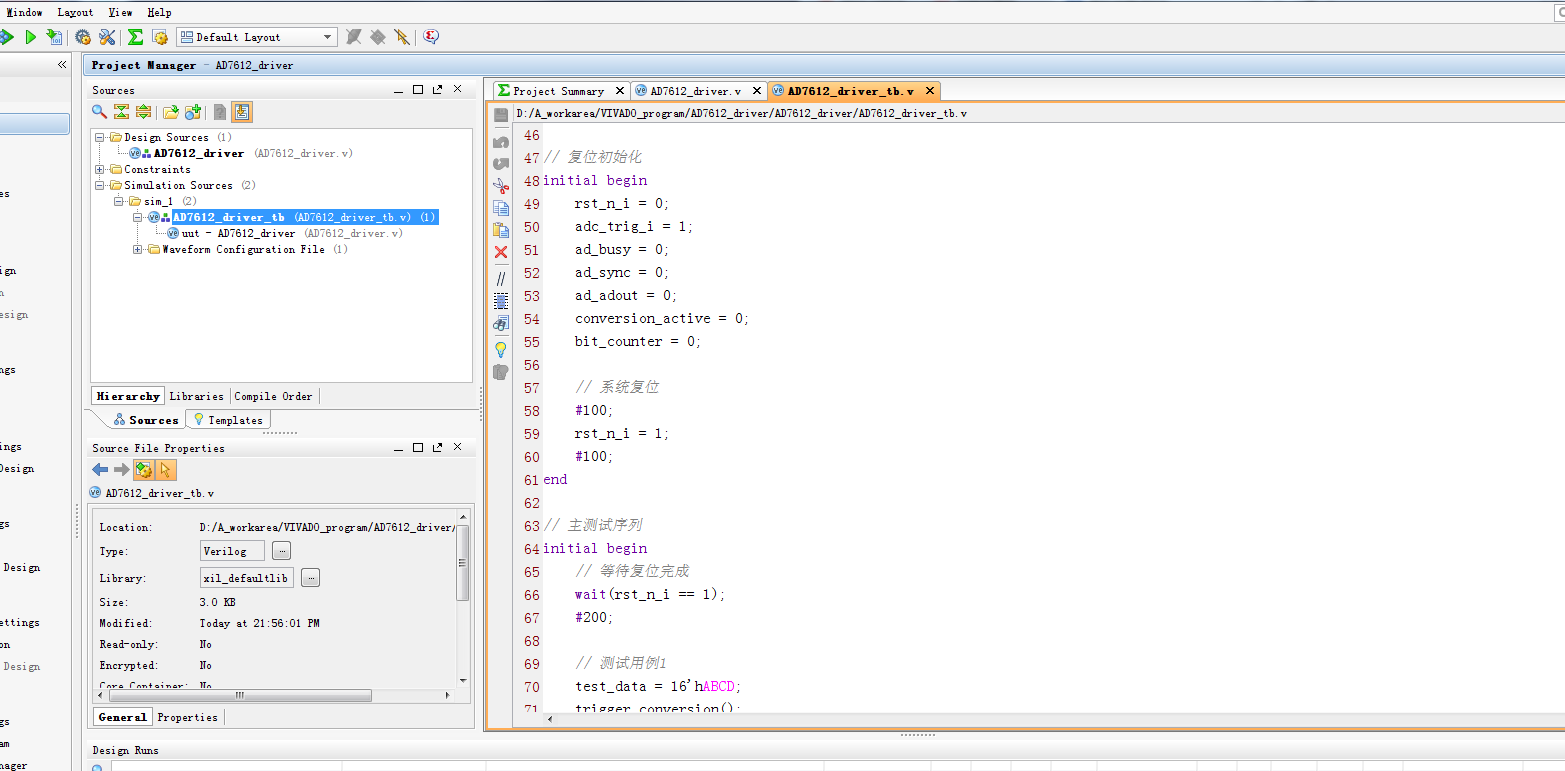

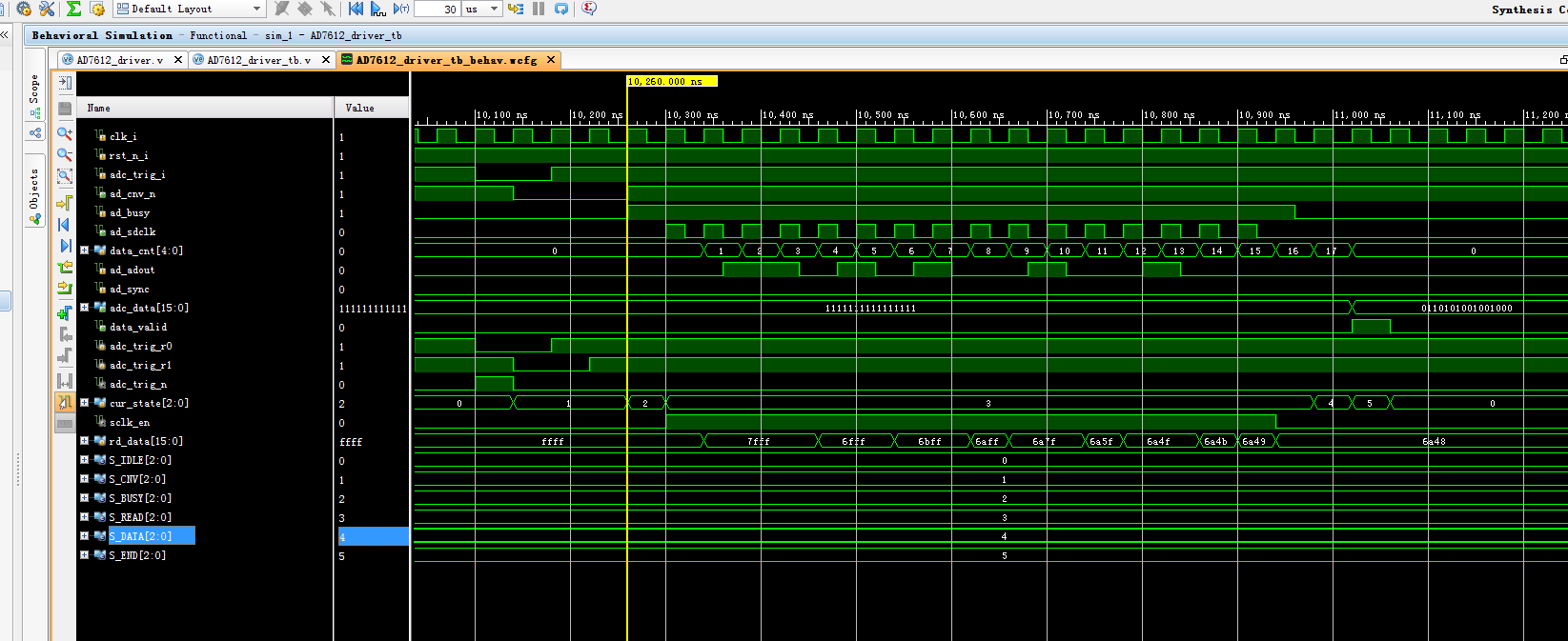

配套设计文档包含工程文件、程序文件、程序编译、testbench 和仿真图等内容说明，并提供时序图、配置图等参考图片。仿真工程中包含 AD7612_driver_tb 相关文件和 VCD 波形结果，可用于查看驱动逻辑的触发、状态跳转、串行读取和数据有效输出过程。

部分代码

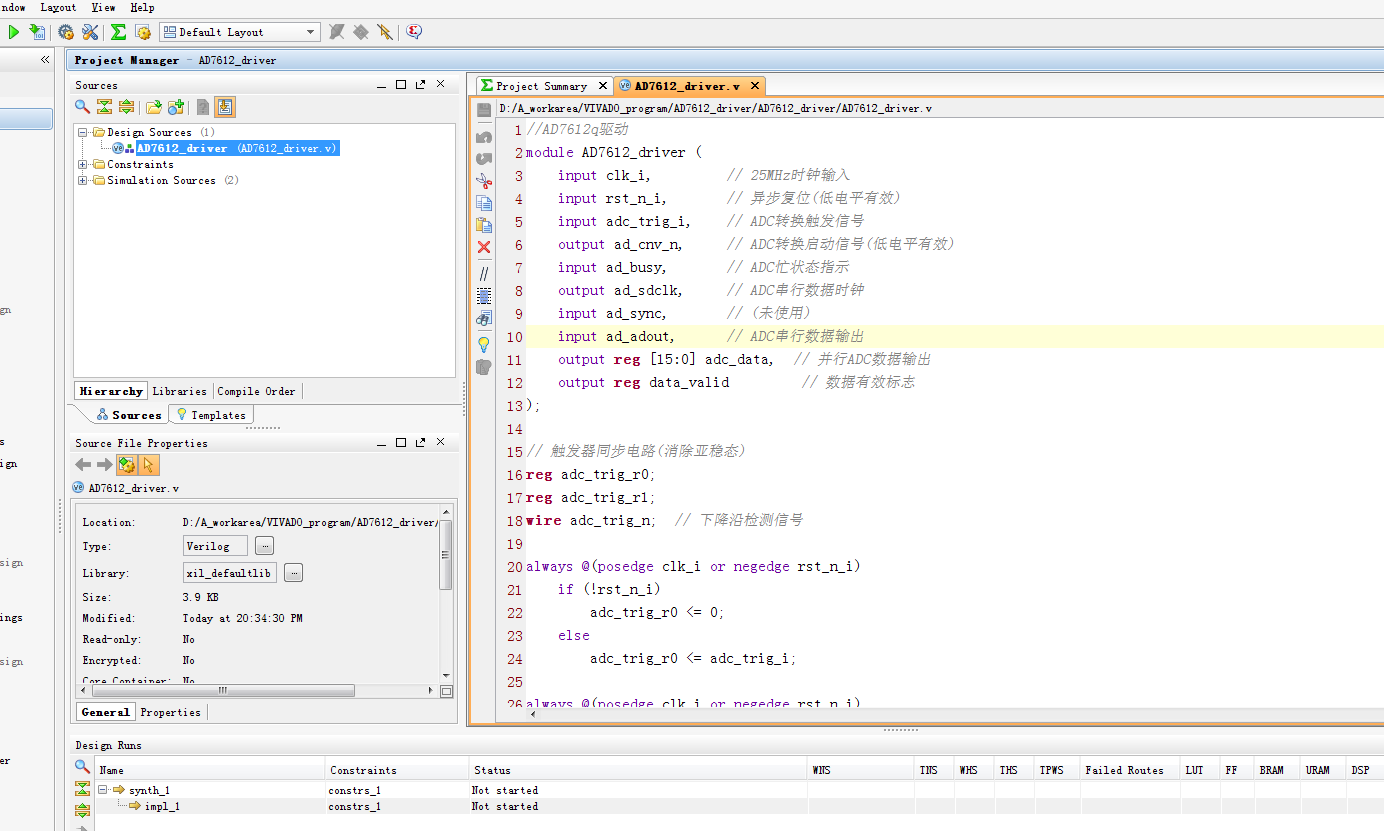

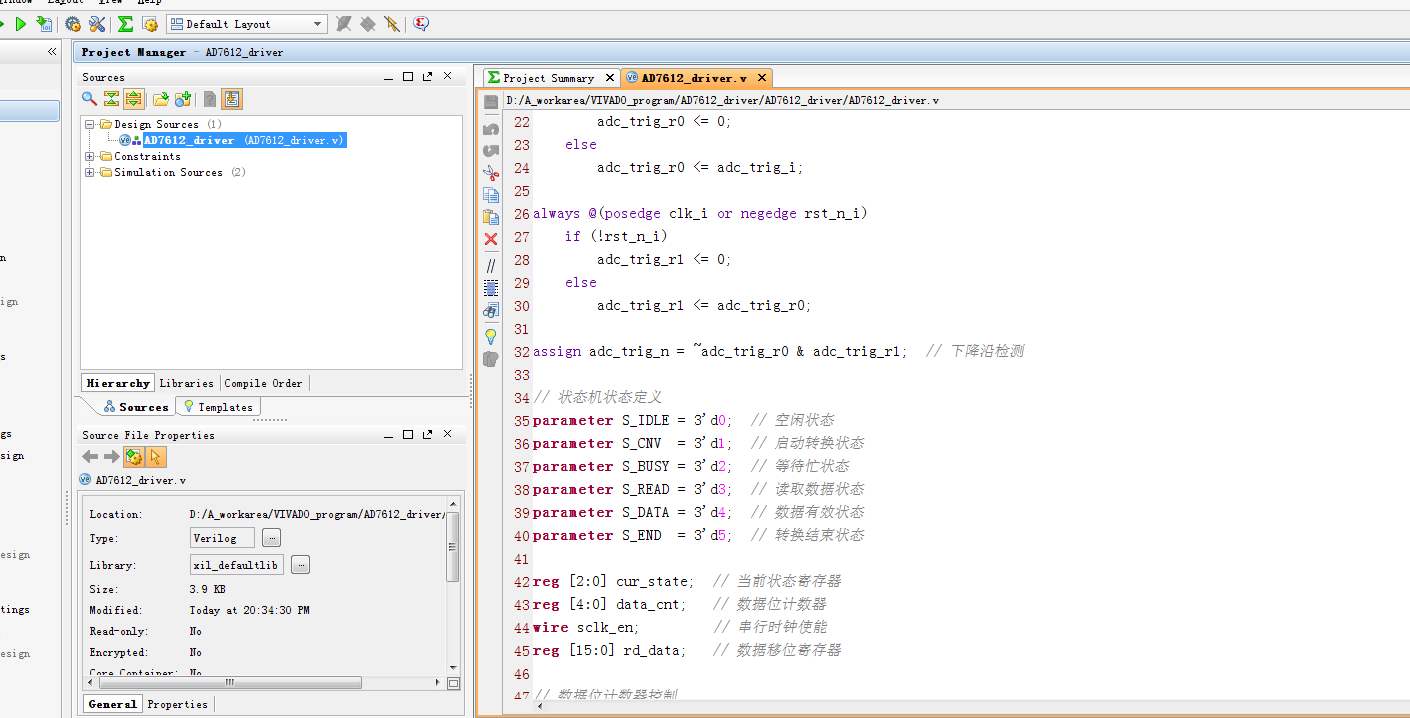

以下展示顶层模块 AD7612_driver 的部分代码，完整源码请下载压缩包查看。

module AD7612_driver (
    input clk_i,         // 25MHz时钟输入
    input rst_n_i,       // 异步复位(低电平有效)
    input adc_trig_i,    // ADC转换触发信号
    output ad_cnv_n,     // ADC转换启动信号(低电平有效)
    input ad_busy,       // ADC忙状态指示
    output ad_sdclk,     // ADC串行数据时钟
    input ad_sync,       // (未使用)
    input ad_adout,      // ADC串行数据输出
    output reg [15:0] adc_data,  // 并行ADC数据输出
    output reg data_valid         // 数据有效标志
);

// 触发器同步电路(消除亚稳态)
reg adc_trig_r0;
reg adc_trig_r1;
wire adc_trig_n;  // 下降沿检测信号

always @(posedge clk_i or negedge rst_n_i)
    if (!rst_n_i)
        adc_trig_r0 <= 0;
    else
        adc_trig_r0 <= adc_trig_i;

always @(posedge clk_i or negedge rst_n_i)
    if (!rst_n_i)
        adc_trig_r1 <= 0;
    else
        adc_trig_r1 <= adc_trig_r0;

assign adc_trig_n = ~adc_trig_r0 & adc_trig_r1;  // 下降沿检测

// 状态机状态定义
parameter S_IDLE = 3'd0;  // 空闲状态
parameter S_CNV  = 3'd1;  // 启动转换状态
parameter S_BUSY = 3'd2;  // 等待忙状态
parameter S_READ = 3'd3;  // 读取数据状态
parameter S_DATA = 3'd4;  // 数据有效状态
parameter S_END  = 3'd5;  // 转换结束状态

reg [2:0] cur_state;  // 当前状态寄存器
reg [4:0] data_cnt;   // 数据位计数器
wire sclk_en;         // 串行时钟使能
reg [15:0] rd_data;   // 数据移位寄存器

// 数据位计数器控制
always @(posedge clk_i or negedge rst_n_i)
    if (!rst_n_i)
        data_cnt <= 5'd0;
    else if (cur_state == S_READ)
        data_cnt <= data_cnt + 5'd1;
    else
        data_cnt <= 5'd0;

assign sclk_en = (cur_state == S_READ) && (data_cnt < 5'd16);  // 仅在前16个时钟周期使能

// 串行数据移位寄存(MSB first)
always @(posedge clk_i or negedge rst_n_i)
    if (!rst_n_i)
        rd_data <= 16'd0;
    else if (cur_state == S_READ)
    begin
        case (data_cnt)
            5'd0:  rd_data[15] <= ad_adout;
            5'd1:  rd_data[14] <= ad_adout;
            5'd2:  rd_data[13] <= ad_adout;
            5'd3:  rd_data[12] <= ad_adout;
            5'd4:  rd_data[11] <= ad_adout;
            5'd5:  rd_data[10] <= ad_adout;
            5'd6:  rd_data[9]  <= ad_adout;
            5'd7:  rd_data[8]  <= ad_adout;
            5'd8:  rd_data[7]  <= ad_adout;
            5'd9:  rd_data[6]  <= ad_adout;
            5'd10: rd_data[5]  <= ad_adout;
            5'd11: rd_data[4]  <= ad_adout;
            5'd12: rd_data[3]  <= ad_adout;
            5'd13: rd_data[2]  <= ad_adout;
            5'd14: rd_data[1]  <= ad_adout;
            5'd15: rd_data[0]  <= ad_adout;
            default: ;
        endcase
    end

// 并行数据输出和数据有效信号
always @(posedge clk_i or negedge rst_n_i)
    if (!rst_n_i) begin
        adc_data <= 16'd0;
        data_valid <= 1'b0;
    end else if (cur_state == S_DATA) begin
        adc_data <= rd_data;
        data_valid <= 1'b1;
    end else
        data_valid <= 1'b0;

// 主状态机控制
always @(posedge clk_i or negedge rst_n_i)
    if (!rst_n_i)
        cur_state <= S_IDLE;
    else
        case (cur_state)
            S_IDLE:
                if (adc_trig_n)  // 检测到触发下降沿
                    cur_state <= S_CNV;
            S_CNV:
                if (ad_busy)     // 等待ADC进入忙状态
                    cur_state <= S_BUSY;
            S_BUSY:
                cur_state <= S_READ;  // 立即进入读取状态
            S_READ:
                if (data_cnt == 5'd16)  // 读完16位数据
                    cur_state <= S_DATA;
            S_DATA:
                cur_state <= S_END;     // 数据输出完成
            S_END:
                if (!ad_busy)           // 等待ADC结束忙状态
                    cur_state <= S_IDLE;
            default:
                cur_state <= S_IDLE;
        endcase

// ... 以下代码略，完整源码请下载压缩包查看
