1位与4位全加器 FPGA 设计 Verilog Vivado

名称：1位与4位全加器 FPGA 设计 Verilog Vivado

软件：Vivado

语言：Verilog

功能介绍

本设计实现了 FPGA 数字逻辑基础实验中常用的 1 位全加器与 4 位全加器功能，使用 Verilog 编写并在 Vivado 环境下建立工程。1 位全加器以 A、B 和 CarryIn 作为输入，输出 Sum 与 CarryOut，可完成单个位宽的带进位二进制加法；4 位全加器则在此基础上扩展为多位加法结构，适合用于理解组合逻辑加法器的级联方式。 全加器是 CPU、ALU、计数器、累加器等数字系统中的基础运算单元。本工程适合作为 Verilog 入门、组合逻辑设计、Vivado 工程练习和 Testbench 仿真训练使用，能够帮助学习者从真值逻辑、门级表达、模块封装到仿真验证完整理解加法器设计流程。 工程内容覆盖源程序、测试文件、编译结果、仿真结果以及相关设计截图说明，既可以直接用于课程实验，也可以作为后续设计多位加法器、算术逻辑单元或更复杂运算模块的参考模板。

运行环境

开发语言：Verilog 开发软件：Vivado 工程类型：FPGA 逻辑设计工程 主要内容：1 位全加器、4 位全加器、Testbench 仿真、RTL/综合相关设计结果

设计思路

1 位全加器的核心思想是对两个输入位 A、B 以及低位进位 CarryIn 进行组合逻辑运算。和位 Sum 由三个输入的异或结果得到，即当输入中为 1 的个数为奇数时输出 1；进位 CarryOut 则在任意两个或三个输入同时为 1 时产生，因此可以通过 CarryIn&A、CarryIn&B、A&B 三项相或得到。 这种写法逻辑清晰，便于和全加器真值表对应，也便于综合工具映射为基础逻辑资源。设计中先定义中间线网 CA、CB、AB 分别表示三组进位产生条件，再通过或运算得到最终进位输出，使进位逻辑的含义直观明确。 4 位全加器可基于 1 位全加器进行扩展，将每一位的加法结果和进位输出逐级连接，低位产生的进位作为高一位的 CarryIn。通过这种级联结构，可以将单个位宽加法器扩展为多位二进制加法器，体现了模块化设计和层次化设计思想。

模块结构

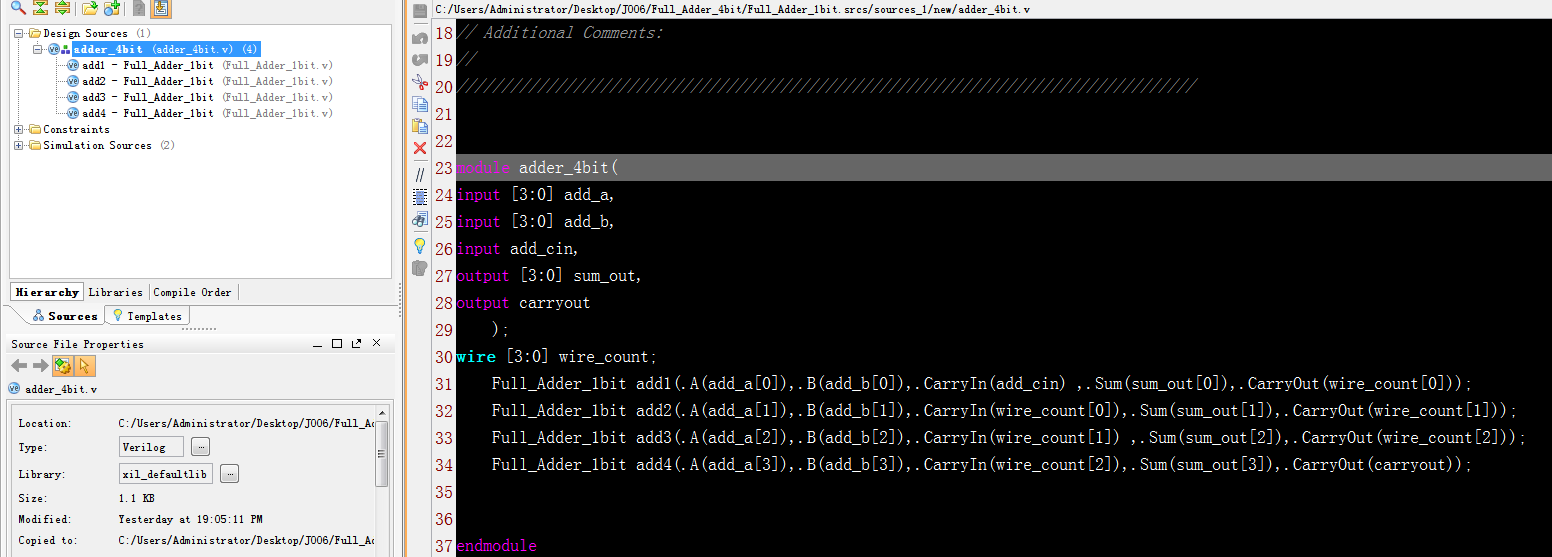

主要模块包括： Full_Adder_1bit：1 位全加器模块，输入 A、B、CarryIn，输出 Sum、CarryOut。 adder_4bit：4 位全加器模块，用于实现多位加法结构。 test：1 位全加器仿真测试模块。 test_4bit：4 位全加器仿真测试模块。 glbl：Vivado 仿真全局模块。

演示视频

配套演示视频展示了 1bit、4bit 全加器工程与运行效果，可用于对照理解工程结构、仿真过程和设计结果。

仿真图/仿真说明/设计文档图片

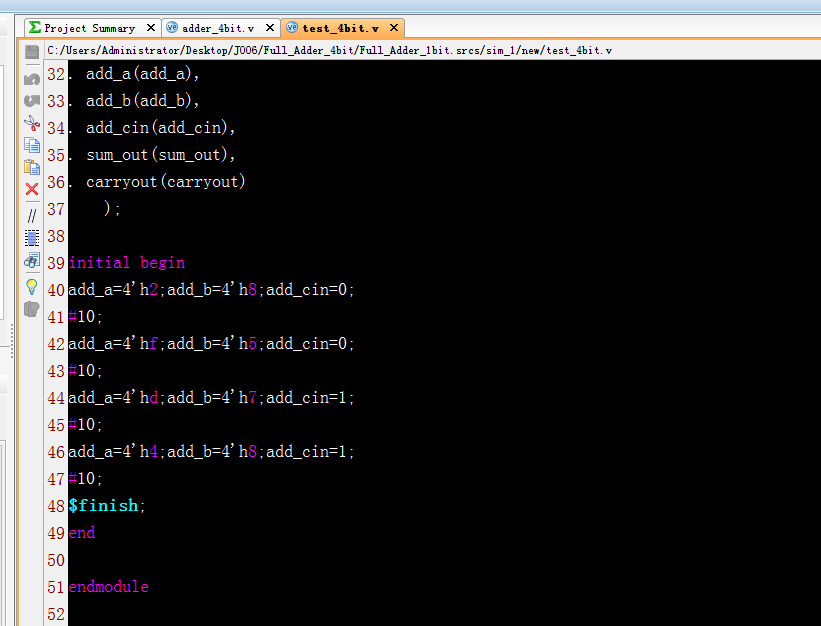

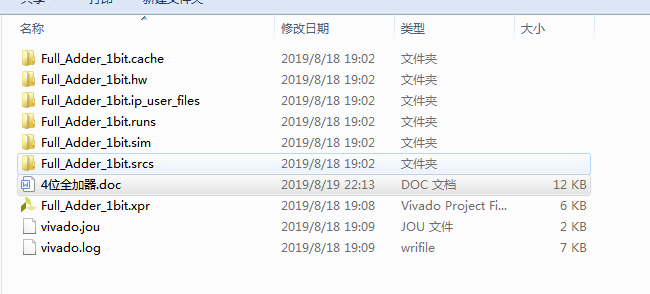

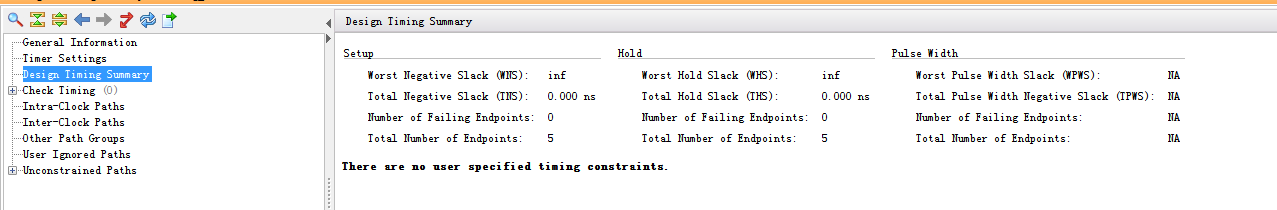

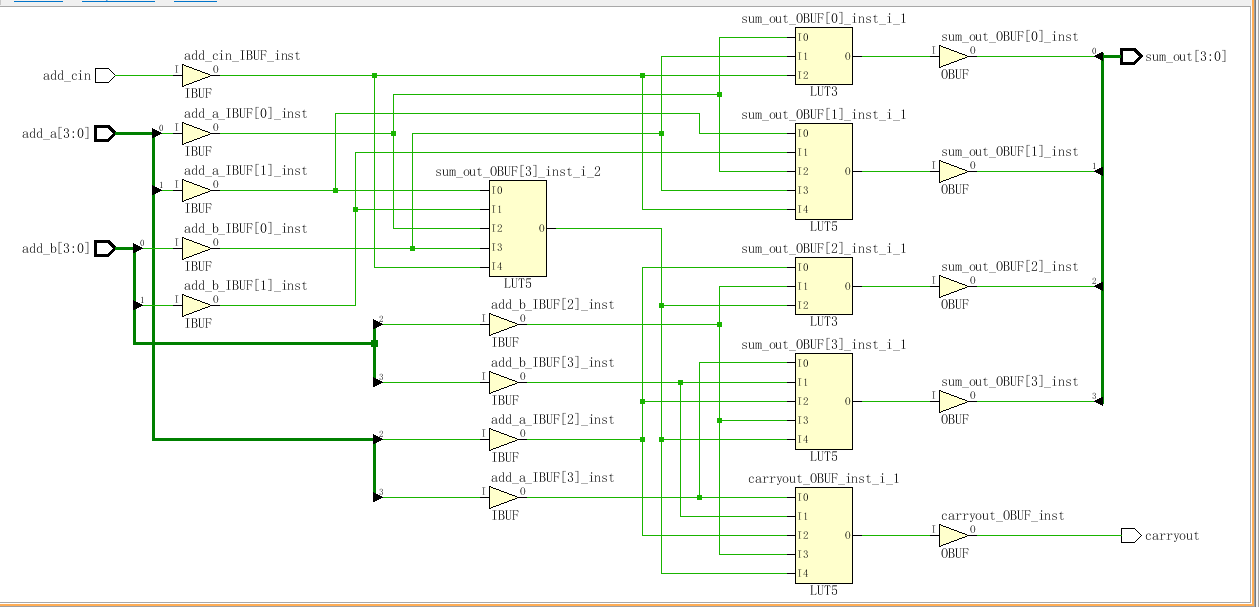

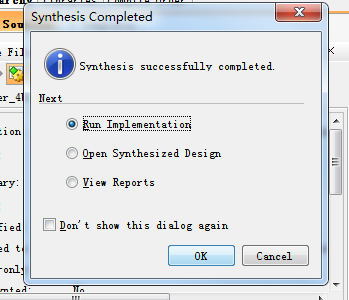

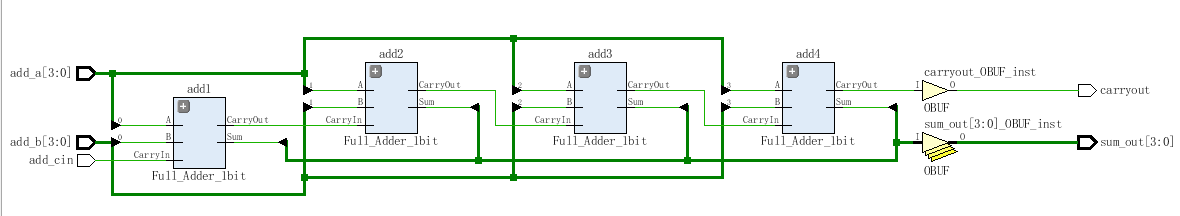

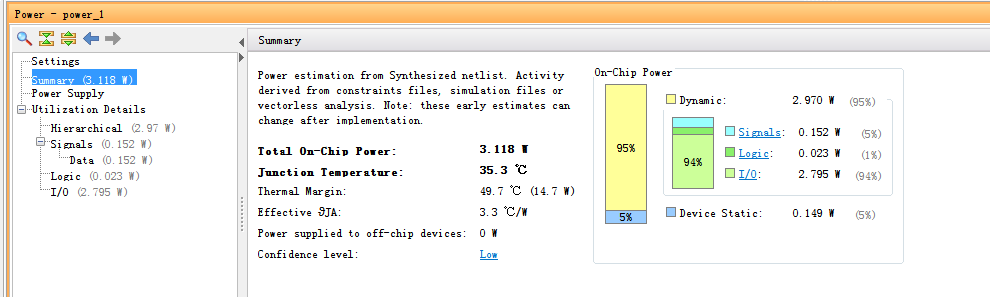

设计文档包含工程文件、程序文件、程序编译、Testbench、仿真图、RTL 图、综合后原理图、功耗图、资源消耗和最大延迟等内容。相关图片可帮助查看 Vivado 工程编译、仿真波形、RTL 结构、综合结果以及资源/功耗分析情况。

部分代码

以下展示顶层模块 Full_Adder_1bit 的部分代码，完整源码请下载压缩包查看。

module Full_Adder_1bit(
    input A,
    input B,
    input CarryIn,
    output Sum,
    output CarryOut
    );

wire CA,CB,AB;
assign CA=CarryIn & A;
assign CB=CarryIn & B;
assign AB=A & B;
assign CarryOut= CA | CB | AB;

assign  Sum=(A^B)^ CarryIn;

endmodule
