出租车计费器 FPGA 设计 Verilog Quartus

名称：出租车计费器 FPGA 设计 Verilog Quartus

软件：Quartus

语言：Verilog

功能介绍

本设计为出租车计费器 FPGA 工程，使用 Verilog 编写并基于 Quartus 工程组织。系统围绕出租车行程计费场景设计，包含启动、停止、车轮脉冲输入、车辆行驶/等待状态判断、里程累计、等待时间累计、总费用输出以及数码管显示等功能。 工程顶层模块为 taxi_fee，外部输入包括 clk、reset、stop、start 和 pulse_in，其中 reset 为低有效复位，start 用于行程开始，stop 用于本次行程结束，pulse_in 表示车轮脉冲。输出端包含两组数码管段选和位选信号，可用于显示费用、里程和等待时间等计费相关信息。 计费逻辑通过多个功能模块协同完成：先根据车轮脉冲判断车辆是否处于行驶状态，再产生车轮计数脉冲和秒脉冲，随后转换为 1 公里触发信号和 1 分钟等待触发信号，最后由状态控制模块完成里程、等待时间和总费用的统计。该设计重点体现了出租车计费系统中“按里程计费”和“等待计时计费”的基本控制流程。

运行环境

开发语言：Verilog 开发软件：Quartus 仿真环境：ModelSim/Nativelink 相关仿真工程文件 工程类型：FPGA 数字逻辑设计工程 顶层模块：taxi_fee 主要文件：taxi_fee.v、judge.v、wheel_second_pluse.v、speed_pulse.v、taxi_state.v、display.v

设计思路

设计采用分层模块化思路，将出租车计费过程拆分为车辆状态判断、脉冲生成、里程/等待时间换算、计费控制和数码管显示几个部分。顶层模块 taxi_fee 负责连接外部时钟、复位、启动、停止、车轮脉冲输入以及两组数码管输出，各子模块之间通过 one_kilometre、one_minute、mileage、minute_time、totel_money 等信号传递运行状态和计费数据。 车辆运行状态由 judge 模块根据车轮脉冲进行判断，Speed 信号用于区分等待和行驶状态。wheel_second_pluse 模块在 Speed 状态和 pulse_in 输入的配合下输出车轮脉冲与秒脉冲，其中车轮脉冲用于里程累计，秒脉冲用于等待时间累计。speed_pulse 模块进一步把底层脉冲整理为“1公里产生一次”和“等待1分钟产生一次”的计费触发信号。 taxi_state 模块承担核心计费控制功能，结合 start、stop、Speed、one_kilometre、one_minute 等输入完成行程过程中的里程、等待时间和总费用更新。display 模块将费用、里程、等待时间转换为数码管段选和位选输出，适合用于观察计费结果和运行过程。整体结构清晰，适合课程设计、模块化 Verilog 练习和出租车计费逻辑仿真参考。

模块结构

工程主要模块包括： 1. taxi_fee：顶层模块，连接启动、停止、复位、车轮脉冲输入以及数码管显示输出，完成各子模块例化和信号互联。 2. judge：车辆状态判断模块，通过对车轮脉冲计数判断出租车是否停下，输出 Speed 状态信号，Speed 为 0 表示等待，Speed 为 1 表示行驶。 3. wheel_second_pluse：车轮脉冲和秒脉冲产生模块，根据输入脉冲和车辆状态输出 wheel_pulse、second_pulse。 4. speed_pulse：1 公里及 1 分钟信号产生模块，将车轮脉冲和秒脉冲转换为 one_kilometre、one_minute 计费触发信号。 5. taxi_state：计费控制模块，根据启动、停止、行驶状态、里程触发和等待时间触发信号，输出等待时间、里程和总费用。 6. display：显示模块，将费用、里程、等待时间转换为数码管段选和位选信号。 同时包含 speed_pulse_tb、display_tb、judge_tb、wheel_second_pluse_tb、taxi_state_tb 等测试文件，便于分别验证功能模块。

演示视频

配套演示视频展示了出租车计费工程的仿真运行过程，可用于直观看到启动、行驶脉冲、等待计时以及费用显示相关信号在仿真中的变化情况，便于下载后对照工程进行学习和验证。

仿真图/仿真说明/设计文档图片

设计说明：

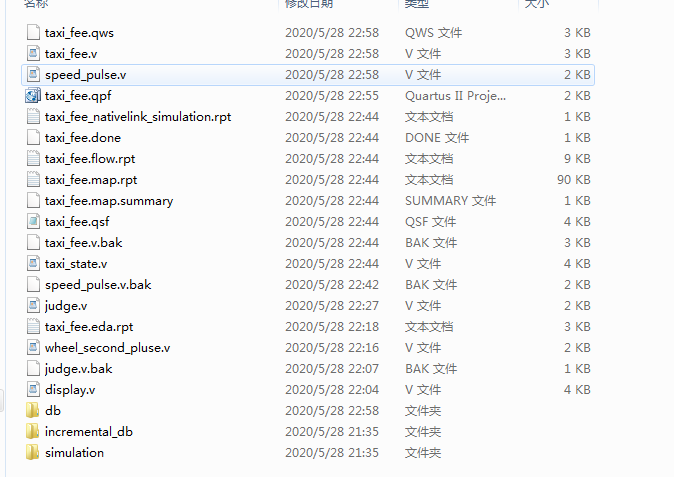

工程文件

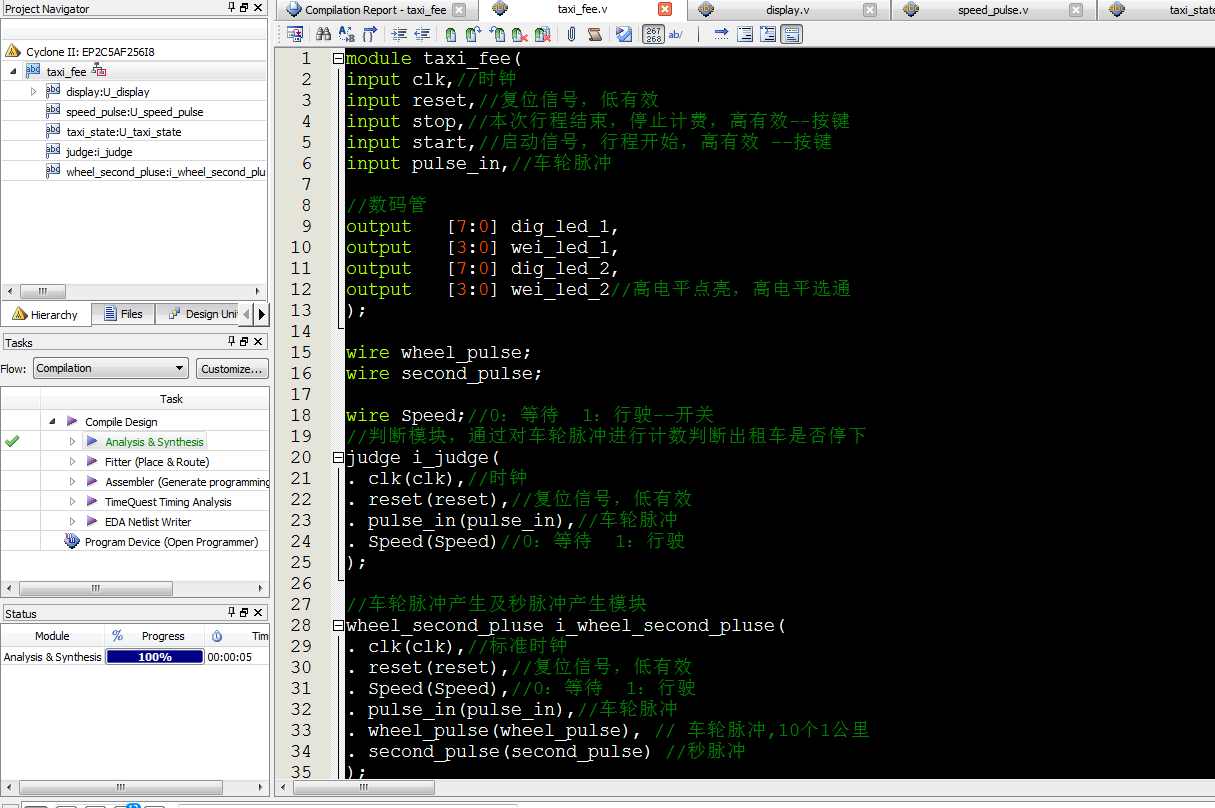

程序文件

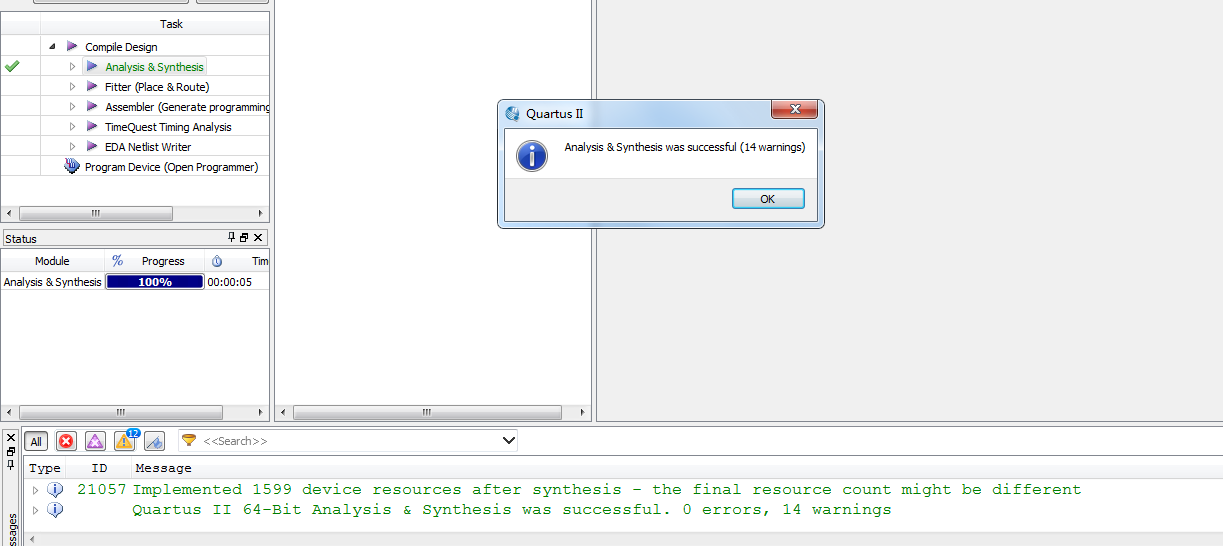

程序编译

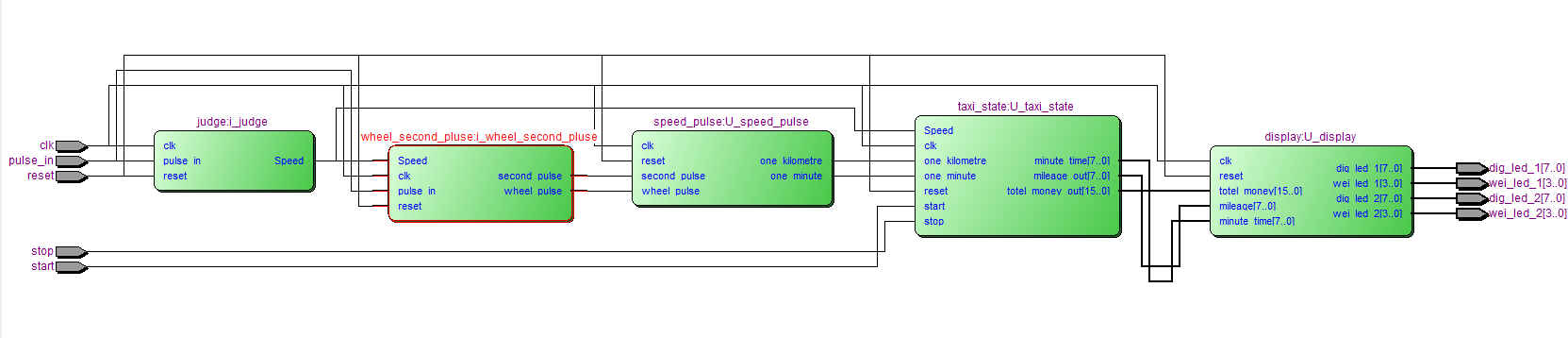

RTL图

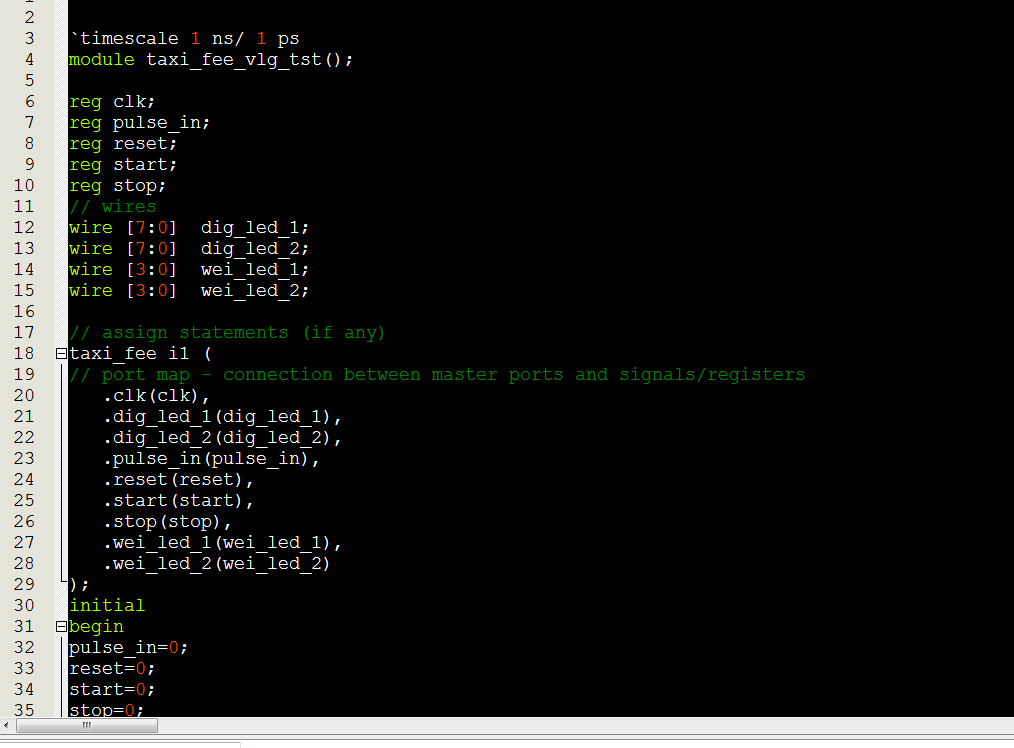

Testbench

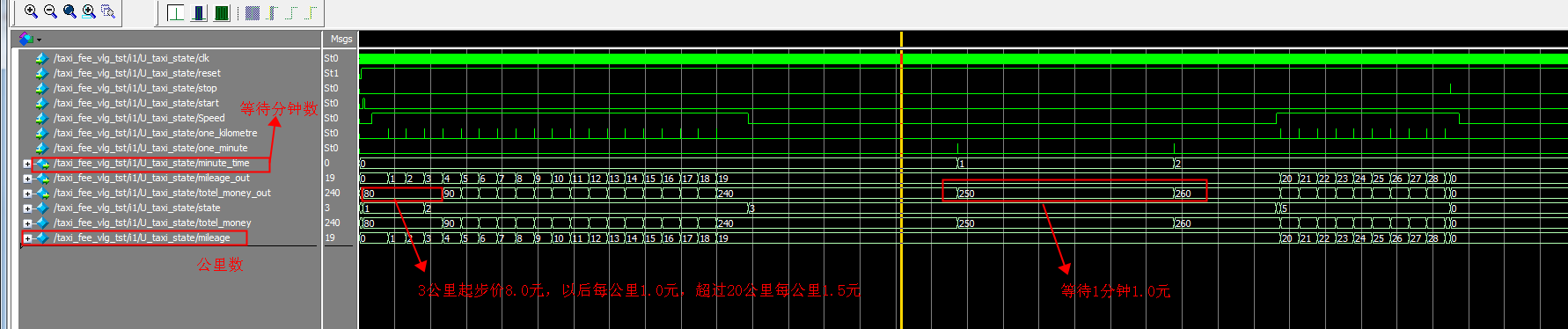

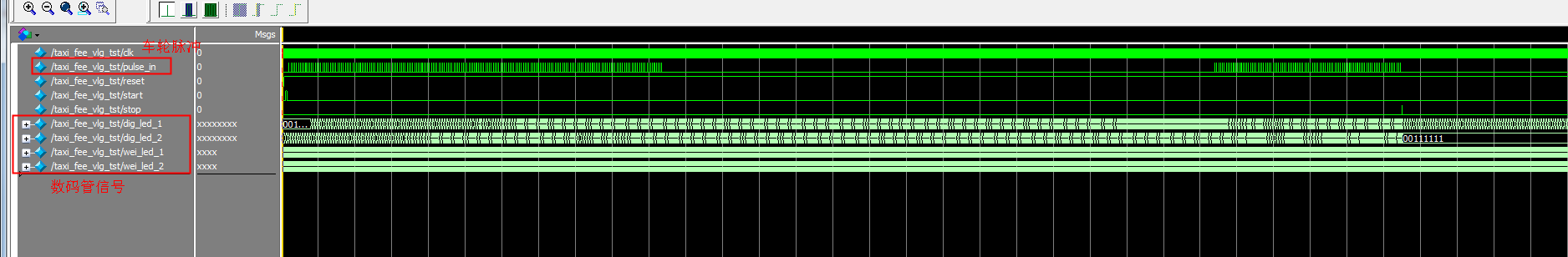

仿真图

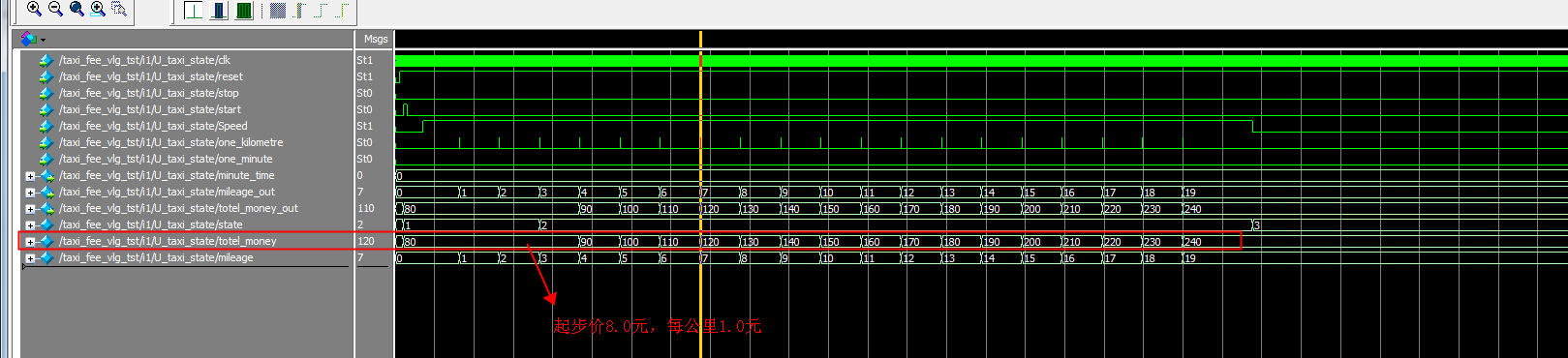

整体仿真图

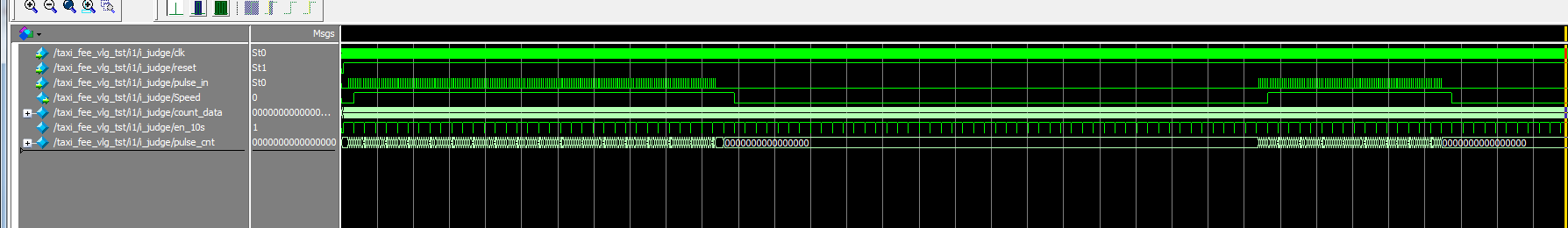

判断模块
判断模块，通过对车轮脉冲进行计数判断出租车是否停下
Speed==0：等待 1：行驶

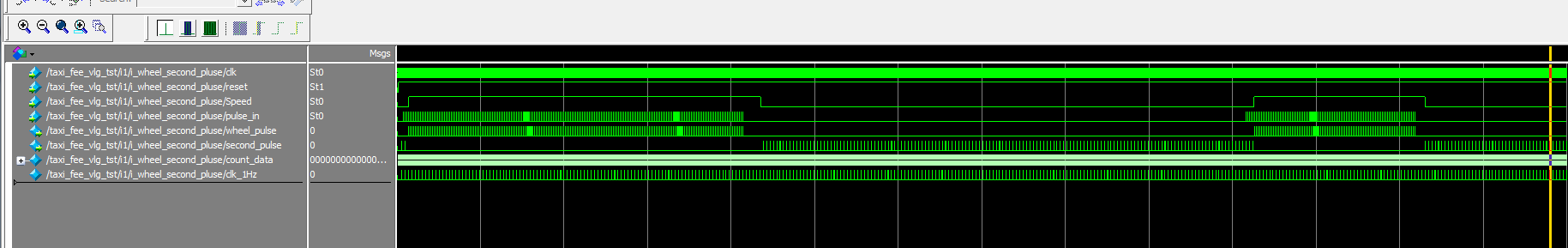

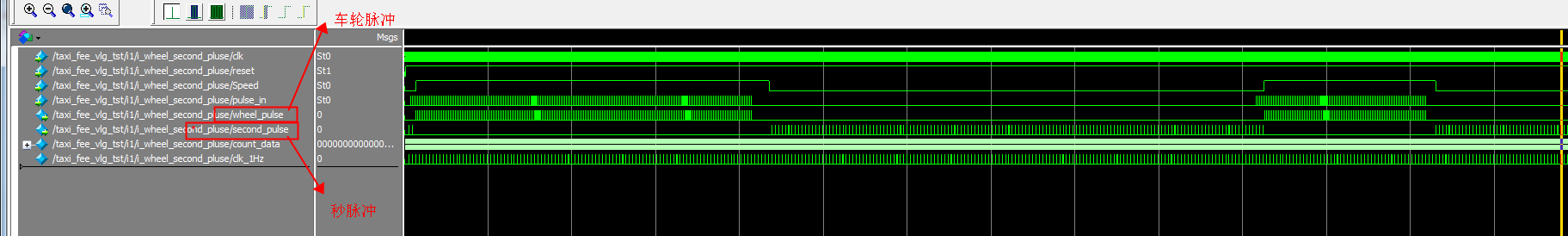

秒脉冲即车轮输出模块

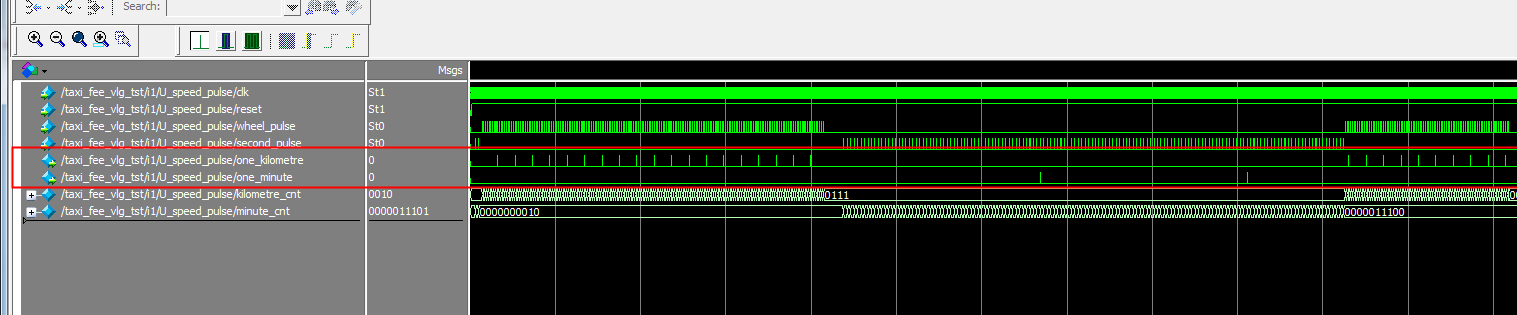

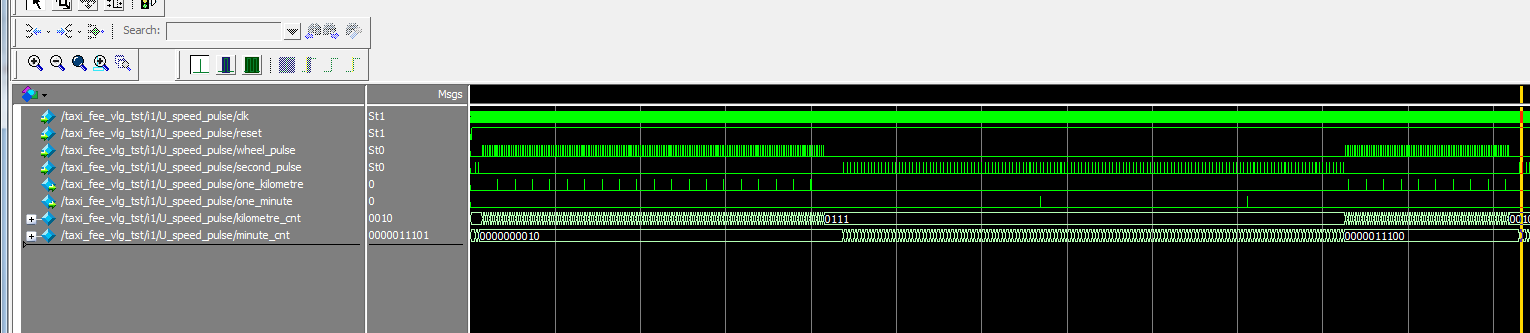

1公里及1分钟信号产生模块

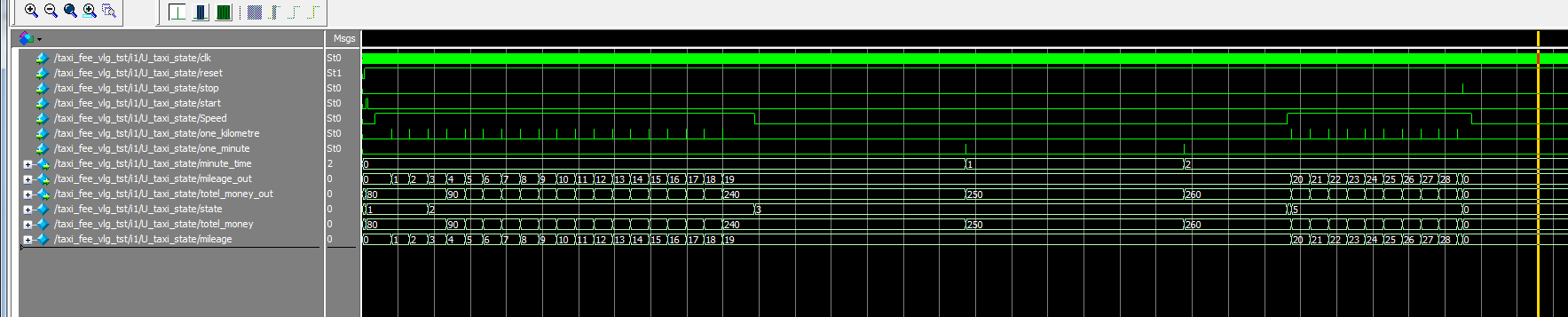

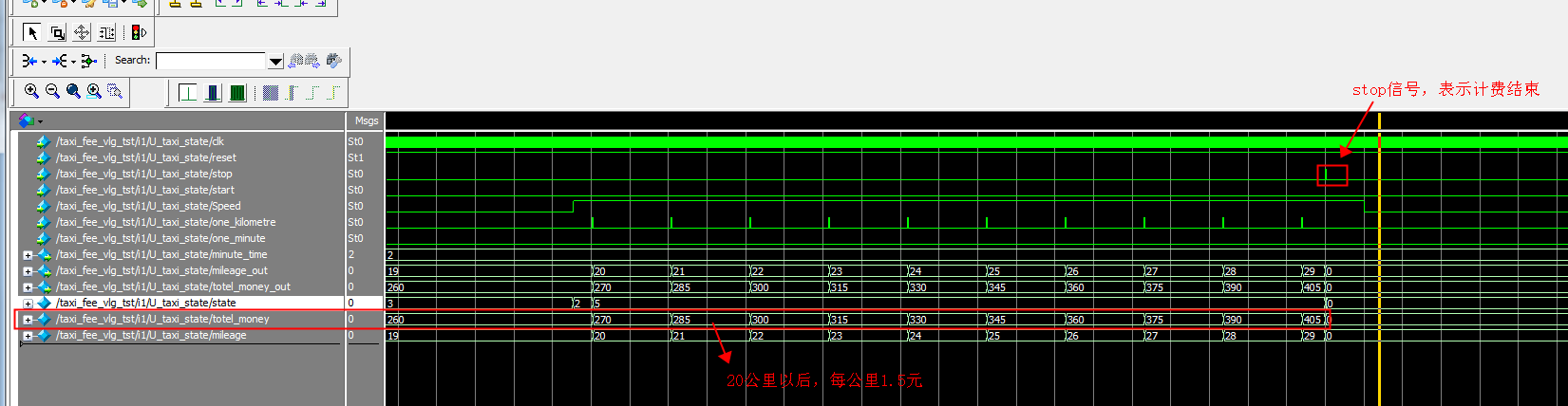

计费控制模块

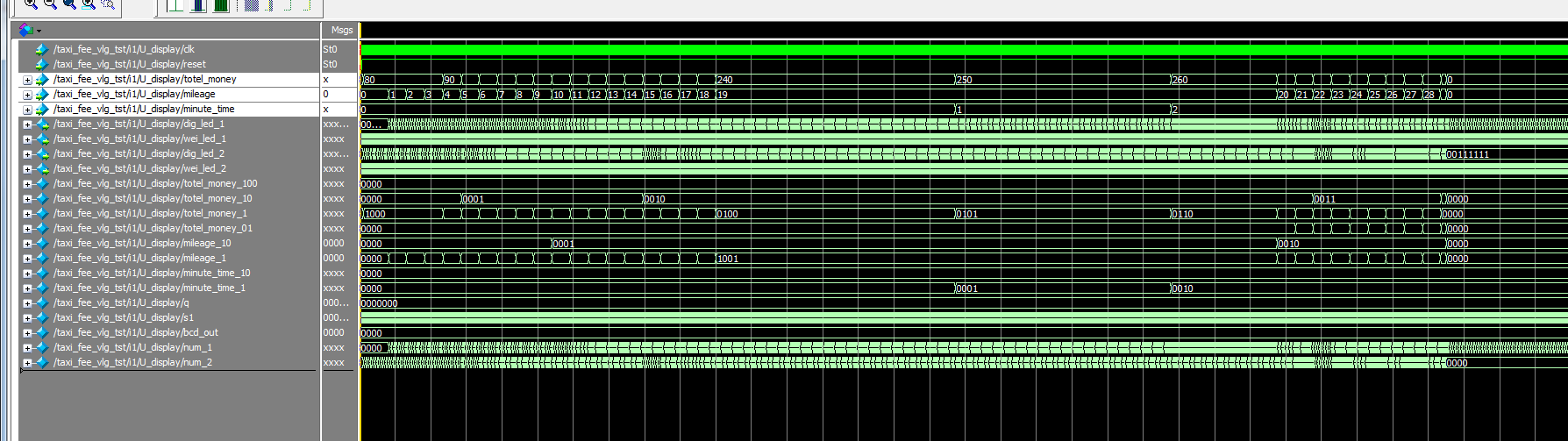

显示模块

部分代码

以下展示顶层模块 taxi_fee 的部分代码，完整源码请下载压缩包查看。

module taxi_fee(
input clk,//时钟
input reset,//复位信号，低有效
input stop,//本次行程结束，停止计费，高有效--按键
input start,//启动信号，行程开始，高有效 --按键
input pulse_in,//车轮脉冲

//数码管
output   [7:0] dig_led_1,//数码管段选
output   [3:0] wei_led_1,//数码管位选
output   [7:0] dig_led_2,//数码管段选
output   [3:0] wei_led_2//数码管位选，高电平点亮，高电平选通
);

wire wheel_pulse;
wire second_pulse;

wire Speed;//0：等待  1：行驶--开关
//判断模块，通过对车轮脉冲进行计数判断出租车是否停下
judge i_judge(
. clk(clk),//时钟
. reset(reset),//复位信号，低有效
. pulse_in(pulse_in),//车轮脉冲
. Speed(Speed)//0：等待  1：行驶
);

//车轮脉冲产生及秒脉冲产生模块
wheel_second_pluse i_wheel_second_pluse(
. clk(clk),//标准时钟
. reset(reset),//复位信号，低有效
. Speed(Speed),//0：等待  1：行驶
. pulse_in(pulse_in),//车轮脉冲
. wheel_pulse(wheel_pulse), // 车轮脉冲,10个1公里
. second_pulse(second_pulse) //秒脉冲
);


//模块例化
wire one_kilometre;//1公里产生一次
wire one_minute;//暂停等待,1分钟产生一次
wire [15:0] totel_money;
wire [7:0] mileage;
wire [7:0] minute_time;
//1公里及1分钟信号产生模块
speed_pulse U_speed_pulse(
. clk(clk),//标准时钟
. reset(reset),//复位信号，低有效
. wheel_pulse(wheel_pulse), // 车轮脉冲,10个1公里
. second_pulse(second_pulse), //秒脉冲
. one_kilometre(one_kilometre),//1公里产生一次
. one_minute(one_minute)//1分钟产生一次
);

//状态控制模块
taxi_state U_taxi_state(
. clk(clk),//标准时钟
. reset(reset),//复位信号，低有效

. stop(stop),//本次行程结束，停止计费，高有效
. start(start),//启动信号，行程开始，高有效

. Speed(Speed),//0：等待  1：行驶

. one_kilometre(one_kilometre),//1公里产生一次
. one_minute(one_minute),//1分钟产生一次

. minute_time(minute_time),
. mileage_out(mileage),
. totel_money_out(totel_money)//合计费用
);

//显示模块
display U_display(
. clk(clk),//标准时钟
. reset(reset),//复位信号，低有效

. totel_money(totel_money),//费用
. mileage(mileage),//里程
. minute_time(minute_time),

. dig_led_1(dig_led_1),
. wei_led_1(wei_led_1),

. dig_led_2(dig_led_2),
. wei_led_2(wei_led_2)//高电平点亮，高电平选通
);




endmodule
