DAC芯片AD5689控制代码SPI接口

名称：DAC芯片AD5689控制代码SPI接口（代码在文末付费下载）

软件：QuartusII

语言：VHDL

代码功能：

控制DAC芯片AD5689，通过芯片的SPI接口，进行命令和地址、数据写入，控制DAC输出模拟信号。

AD5689/AD5687采用多功能SPI接口，时钟速率高达50 MHz，并均包含一个为1.8 V/3 V/5 V逻辑电平准备的VLOGIC引脚。

设计语言使用VHDL，本代码简单易懂，注释详细，可以方便改写为verilog代码。

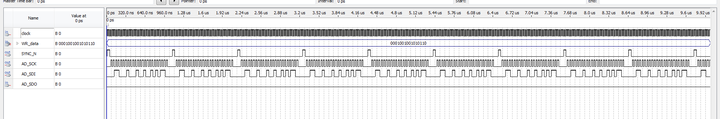

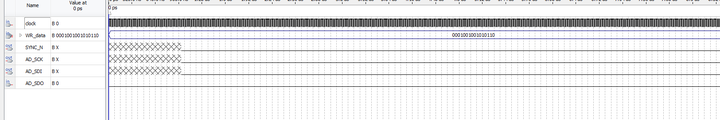

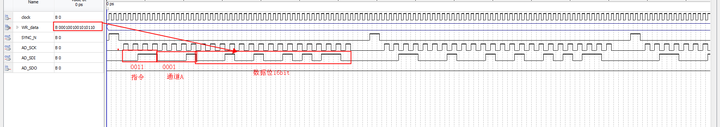

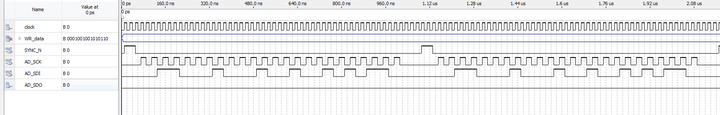

演示视频：

FPGA代码Verilog/VHDL代码资源下载网：www.hdlcode.com

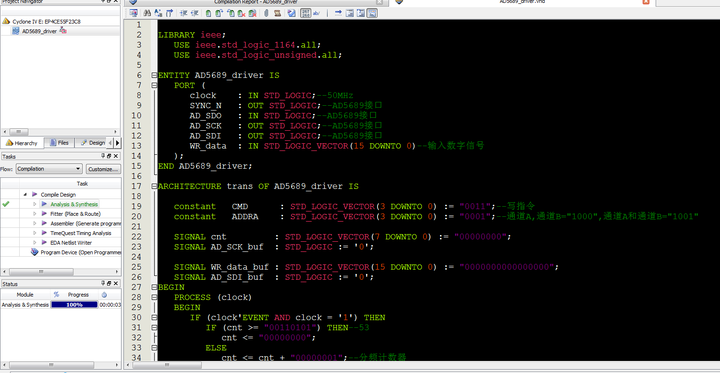

部分代码展示

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
ENTITY AD5689_driver IS
   PORT (
      clock    : IN STD_LOGIC;--50MHz
      SYNC_N   : OUT STD_LOGIC;--AD5689接口
      AD_SDO   : IN STD_LOGIC;--AD5689接口
      AD_SCK   : OUT STD_LOGIC;--AD5689接口
      AD_SDI   : OUT STD_LOGIC;--AD5689接口
      WR_data  : IN STD_LOGIC_VECTOR(15 DOWNTO 0)--输入数字信号
   );
END AD5689_driver;
ARCHITECTURE trans OF AD5689_driver IS
   constant   CMD      : STD_LOGIC_VECTOR(3 DOWNTO 0) := "0011";--写指令
   constant   ADDRA    : STD_LOGIC_VECTOR(3 DOWNTO 0) := "0001";--通道A,通道B="1000",通道A和通道B="1001"

   SIGNAL cnt         : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000000";
   SIGNAL AD_SCK_buf  : STD_LOGIC := '0';

   SIGNAL WR_data_buf : STD_LOGIC_VECTOR(15 DOWNTO 0) := "0000000000000000";
   SIGNAL AD_SDI_buf  : STD_LOGIC := '0';
BEGIN
   PROCESS (clock)
   BEGIN
      IF (clock'EVENT AND clock = '1') THEN
         IF (cnt >= "00110101") THEN--53
            cnt <= "00000000";
         ELSE
            cnt <= cnt + "00000001";--分频计数器
         END IF;
      END IF;
   END PROCESS;

   PROCESS (clock)
   BEGIN
      IF (clock'EVENT AND clock = '1') THEN
         IF (cnt >= "00000000" AND cnt <= "00000001") THEN
            SYNC_N <= '1';--40ns之后,SYNC拉低，开始进入读取数据的状态
         ELSE
            SYNC_N <= '0';
         END IF;
      END IF;
   END PROCESS;

   PROCESS (clock)
   BEGIN
      IF (clock'EVENT AND clock = '1') THEN--clock2二分频得到sck的值为--25MHz
         IF (cnt > "00000001" AND cnt < "00110011") THEN--1~51
            IF (cnt(0) = '0') THEN
               AD_SCK_buf <= '0'; --cnt[0]==0的时候，sck为下降沿
            ELSE
               AD_SCK_buf <= '1';--cnt[0]==1的时候，sck为上升沿
